塔吊基础施工方案汇总教学教材.doc

合肥海亮九玺花园二期二标段塔吊基础专项施工方案

~~
合肥海亮九玺花园二期二标段塔吊基础专项施工方案
1

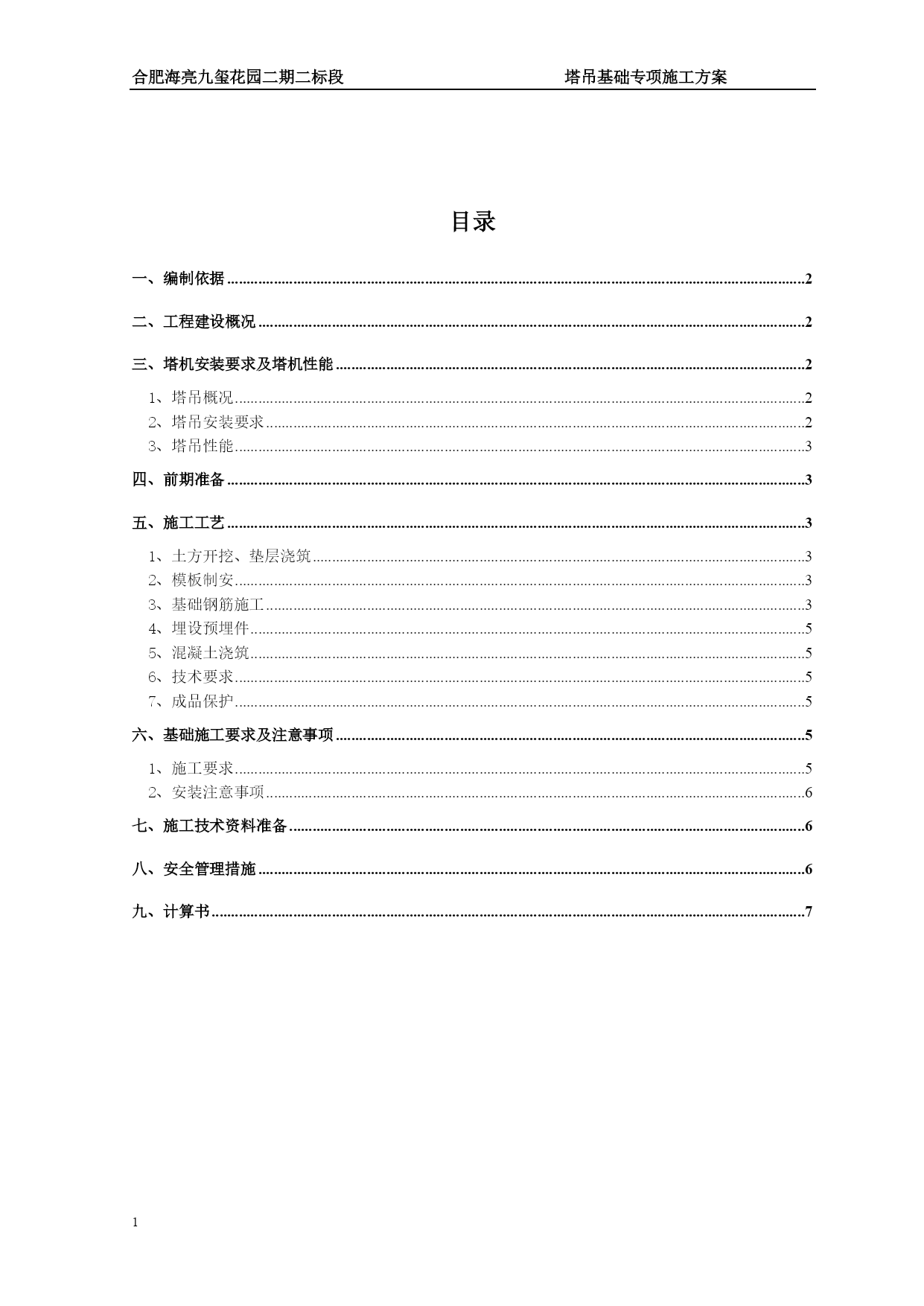

目录
TOC\o"1-2"\h\z\uHYPERLINK\l"_Toc372699894"一、编制依据 PAGEREF_Toc372699894\h2
HYPERLINK\l"_Toc372699895"二、工程建设概况 PAGEREF_Toc372699895\h2
HYPERLINK\l"_Toc372699896"三、塔机安装要求及塔机性能 PAGEREF_Toc372699896\h2
HYPERLINK\l"_Toc372699897"1、塔吊概况 PAGEREF_Toc372699897\h2
HYPERLINK\l"_Toc372699898"2、塔吊安装要求 PAGEREF_Toc372699898\h2
HYPERLINK\l"_Toc372699899"3、塔吊性能 PAGEREF_Toc372699899\h3
HYPERLINK\l"_Toc372699900"四、前期准备 PAGEREF_Toc372699900\h3
HYPERLINK\l"_Toc372699901"五、施工工艺 PAGEREF_Toc372699901\h3
HYPERLINK\l"_Toc372699902"1、土方开挖、垫层浇筑 PAGEREF_Toc372699902\h3
HYPERLINK\l"_Toc372699903"2、模板制安 PAGEREF_Toc372699903\h3
HYPERLINK\l"_Toc372699904"3、基础钢筋施工 PAGEREF_Toc372699904\h3
HYPERLINK\l"_Toc372699905"4、埋设预埋件 PAGEREF_Toc372699905\h5
HYPERLINK\l"_Toc372699906"5、混凝土浇筑 PAGEREF_Toc372699906\h5
HYPERLINK\l"_Toc372699907"6、技术要求 PAGEREF_Toc372699907\h5
HYPERLINK\l"_Toc372699908"7、成品保护 PAGEREF_Toc372699908\h5
HYPERLINK\l"_Toc372699909"六、基础施工要求及注意事项 PAGEREF_Toc372699909\h5
HYPERLINK\l"_Toc372699910"1、施工要求 PAGEREF_Toc372699910\h5
HYPERLINK\l"_Toc372699911"2、安装注意事项 PAGEREF_Toc372699911\h6
HYPERLINK\l"_Toc372699912"七、施工技术资料准备 PAGEREF_Toc372699912\h6
HYPERLINK\l"_Toc372699913"八、安全管理措施 PAGEREF_Toc372699913\h6
HYPERLINK\l"_Toc372699914"九、计算书 PAGEREF_Toc372699914\h7

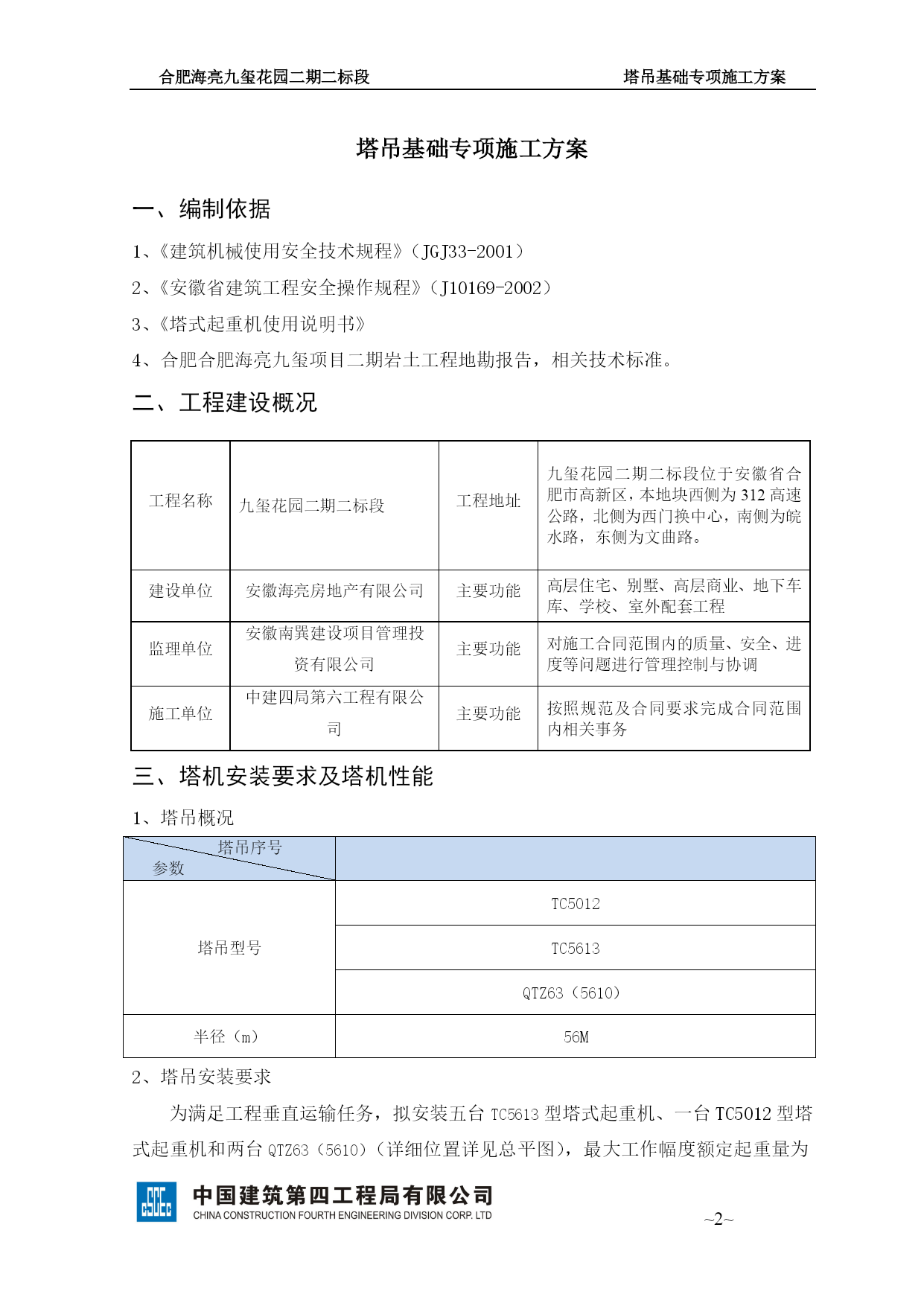

塔吊基础专项施工方案
一、编制依据
1、《建筑机械使用安全技术规程》（JGJ33-2001）
2、《安徽省建筑工程安全操作规程》（J10169-2002）
3、《塔式起重机使用说明书》
4、合肥合肥海亮九玺项目二期岩土工程地勘报告，相关技术标准。
二、工程建设概况
工程名称九玺花园二期二标段工程地址九玺花园二期二标段位于安徽省合肥市高新区，本地块西侧为312高速公路，北侧为西门换中心，南侧为皖水路，东侧为文曲路。建设单位安徽海亮房地产有限公司主要功能高层住宅、别墅、高层商业、地下车库、学校、室外配套工程监理单位安徽南巽建设项目管理投资有限公司主要功能对施工合同范围内的质量、安全、进度等问题进行管理控制与协调施工单位中建四局第六工程有限公司主要功能按照规范及合同要求完成合同范围内相关事务三、塔机安装要求及塔机性能
1、塔吊概况
塔吊序号
参数塔吊型号TC5012TC5613QTZ63（5610）半径（m）56M2、塔吊安装要求
为满足工程垂直运输任务，拟安装五台TC5613型塔式起重机、一台TC5012型塔式起重机和两台QTZ63（5610）（详细位置详见总平图），最大工作幅度额定起重量为1.3吨，可把构件和物料垂直或水平直接吊运至工作位置，不需二次搬运，可有效提供工程的运输效率。塔吊基础采用整体预埋式基础，由C3
