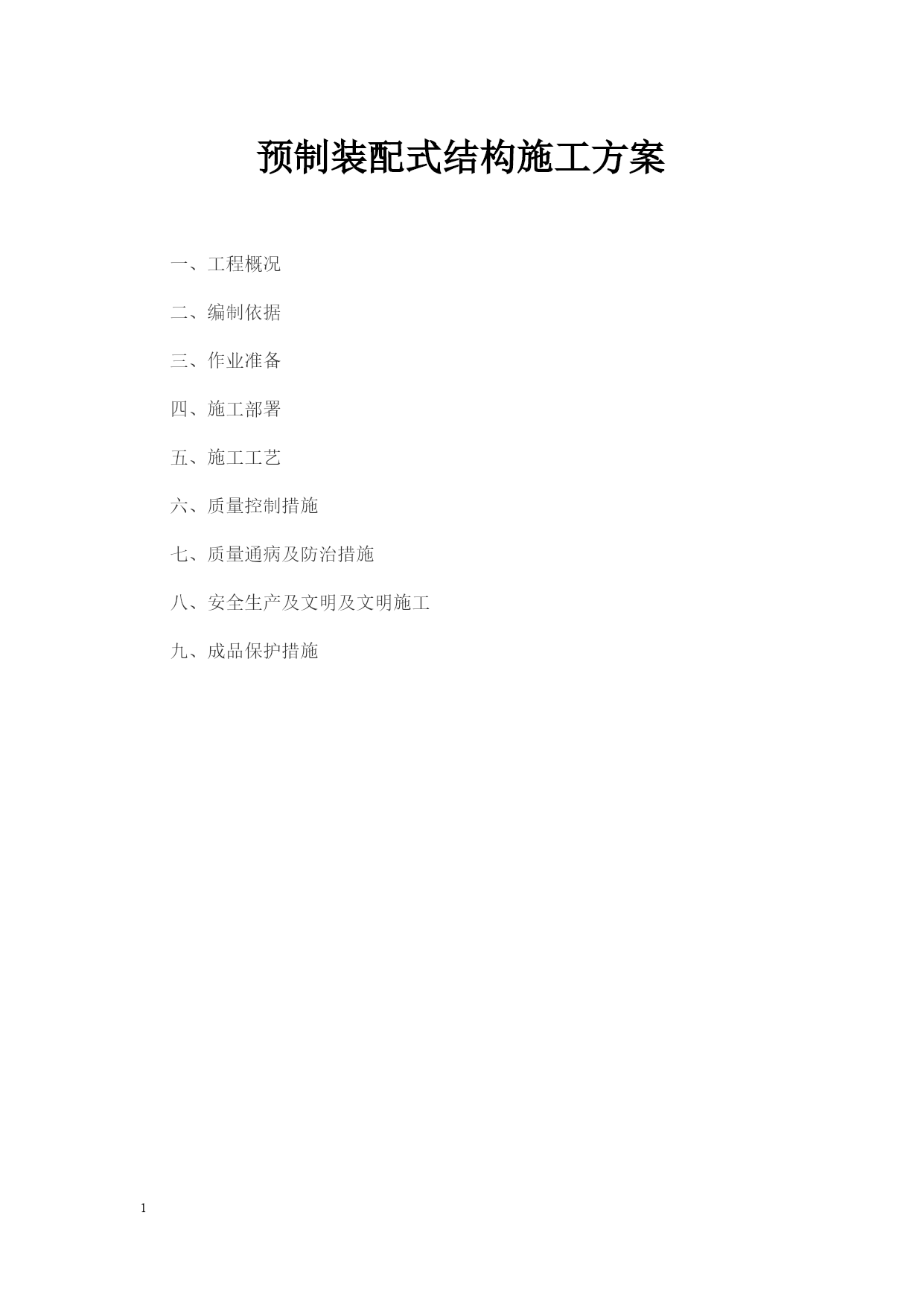

预制装配式结构施工方案

一、工程概况
二、编制依据
三、作业准备
四、施工部署
五、施工工艺
六、质量控制措施
七、质量通病及防治措施
八、安全生产及文明及文明施工
九、成品保护措施

一、工程概况
西安市建筑工程总公司蔡家坡百万平米标准厂房项目10#、11#楼主体结构劳务分包施工，位于陕西省宝鸡市蔡家坡镇，建筑面积约13558.61㎡。
二、编制依据
《建筑施工技术》第二版
三、作业准备
1、场地准备
做好三通一平工作。在起重机进场之前，按照施工平面布置图，标出起重机
的开行路线、构件运输路线与构件堆放场地，清理场地和平整、压实道路。对起重机不能作业的松软地面、停机点要用枕木铺垫。起重机回转范围内无障碍物，电源是否接通等等
2、基础准备
基础为钢筋混凝土矩形基础，在吊装前要在基础面上弹出建筑物的纵、横定
位线和柱的吊装准线，作为柱对位、校正的依据。如吊装时发生有不便于下道工序的较大误差，应进行纠正。基础已做好。
3、技术准备工程开工前，由技术负责人组织施工技术人员认真熟悉施工图纸，领会设计意图,对施工图进行图纸自审。在图纸自审的基础上，会同设计院，监理进行专业图纸会审。编制各分部分项工程施工作业方案和关键关键过程作业技术。进行技术交底，制定本工程项目质量计划。配备本工程所需规范，标准和资料表格。
4、资源准备
材料准备：根据网络进度计划，提出材料进场计划和设备进场计划，物资设备，落实材料，设备供应。安排运输及储存，并做好验收检验工作。
机具准备跟均进度计划及施工方案选定工机具类型，数量及进场时间。
劳动力准备：项目经理根据施工进度计划编制劳动力需求计划，按照劳动力进场计划，组织劳动力进场，并对施工作业人员进行入场质量，安全，文明施工和环保教育。
四、施工部署
根据本工程特点，施工划分为如下几个阶段：

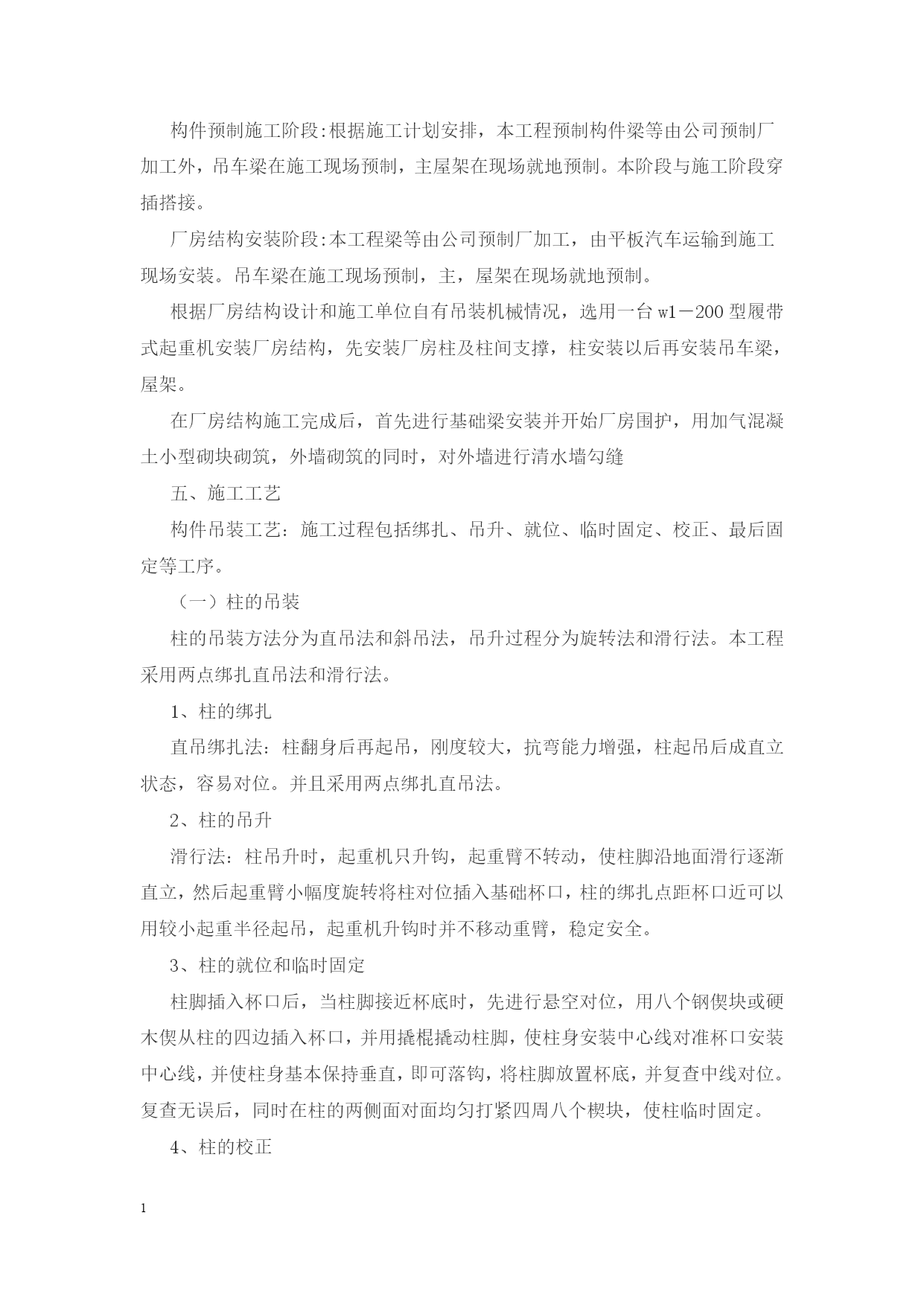

构件预制施工阶段:根据施工计划安排，本工程预制构件梁等由公司预制厂加工外，吊车梁在施工现场预制，主屋架在现场就地预制。本阶段与施工阶段穿插搭接。
厂房结构安装阶段:本工程梁等由公司预制厂加工，由平板汽车运输到施工现场安装。吊车梁在施工现场预制，主，屋架在现场就地预制。
根据厂房结构设计和施工单位自有吊装机械情况，选用一台w1－200型履带式起重机安装厂房结构，先安装厂房柱及柱间支撑，柱安装以后再安装吊车梁，屋架。
在厂房结构施工完成后，首先进行基础梁安装并开始厂房围护，用加气混凝
土小型砌块砌筑，外墙砌筑的同时，对外墙进行清水墙勾缝
五、施工工艺
构件吊装工艺：施工过程包括绑扎、吊升、就位、临时固定、校正、最后固定等工序。
（一）柱的吊装
柱的吊装方法分为直吊法和斜吊法，吊升过程分为旋转法和滑行法。本工程采用两点绑扎直吊法和滑行法。
1、柱的绑扎
直吊绑扎法：柱翻身后再起吊，刚度较大，抗弯能力增强，柱起吊后成直立状态，容易对位。并且采用两点绑扎直吊法。
2、柱的吊升
滑行法：柱吊升时，起重机只升钩，起重臂不转动，使柱脚沿地面滑行逐渐直立，然后起重臂小幅度旋转将柱对位插入基础杯口，柱的绑扎点距杯口近可以用较小起重半径起吊，起重机升钩时并不移动重臂，稳定安全。
3、柱的就位和临时固定
柱脚插入杯口后，当柱脚接近杯底时，先进行悬空对位，用八个钢偰块或硬木偰从柱的四边插入杯口，并用撬棍撬动柱脚，使柱身安装中心线对准杯口安装中心线，并使柱身基本保持垂直，即可落钩，将柱脚放置杯底，并复查中线对位。复查无误后，同时在柱的两侧面对面均匀打紧四周八个楔块，使柱临时固定。
4、柱的校正
柱的校正有三个内容：平面位置校正、垂直度校正、标高校正。标高校正在基础准备中杯底超平已进行。平面位置校正在吊装时柱与杯口对位时进行。校正柱子垂直度需用两台经纬仪从柱的相邻两面同时观测。测出的实际偏差值大于允许偏差时，应进行校正。垂直度偏差较小时，可以用敲打楔块法校正，当垂直度偏差较大时，可以用千斤顶校正法、钢管撑杆法及揽风绳校正法。
5、柱的最后固定
为了防止刮风或楔块松动产生新的偏差，柱子校正后应立即进行最后固定。在柱脚与杯口的空隙中浇筑比柱身混凝土强度等级高一级的细石混凝土。浇筑分两次进行，第一次浇至楔块底面，待此混凝土强度达到25%设计强度后，拔出楔块，在浇筑混凝土以致杯口。待第二次浇筑的混凝土强度达到70%设计强度以后，方可吊装上部构件。

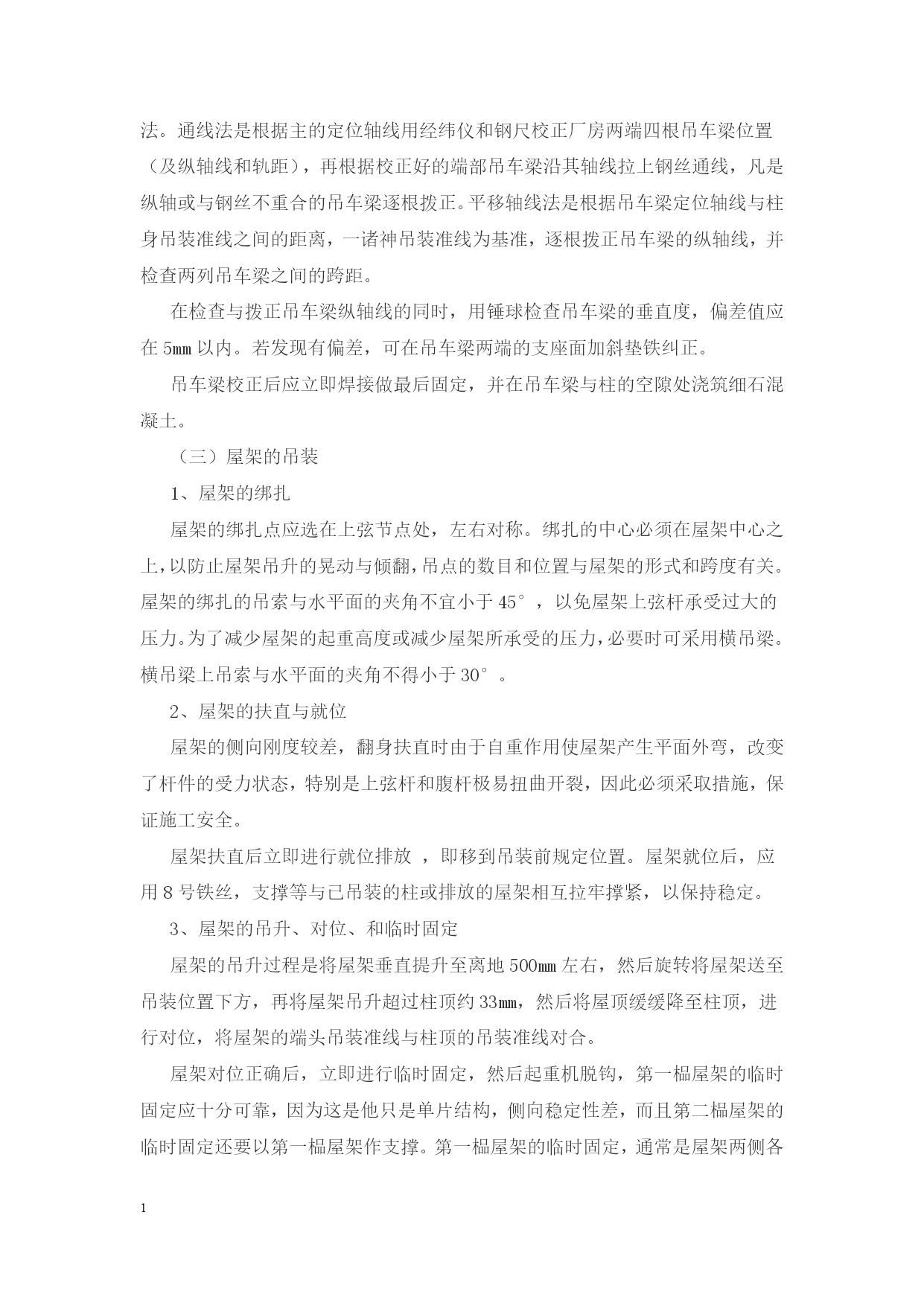

（二）吊车梁的吊装
1.吊车梁的绑扎、吊升、就位和临时固定
吊车梁的绑扎应使吊车梁在吊升后基本保持水平状态，一次应两点绑扎，绑扎点对称设置，两根吊索的长短应略有不同，以利于吊车梁下落就位。吊升时吊车梁两端头用拉绳控制梁的转动，防止吊车梁碰撞柱子。
吊车梁对位时应缓慢松钩，使吊车梁端与柱牛腿面的吊装准线对准。在对位过程中不宜用撬棍顺纵轴线方向撬动吊车梁，因为柱在顺轴线方向的刚度较差，桥东后悔
