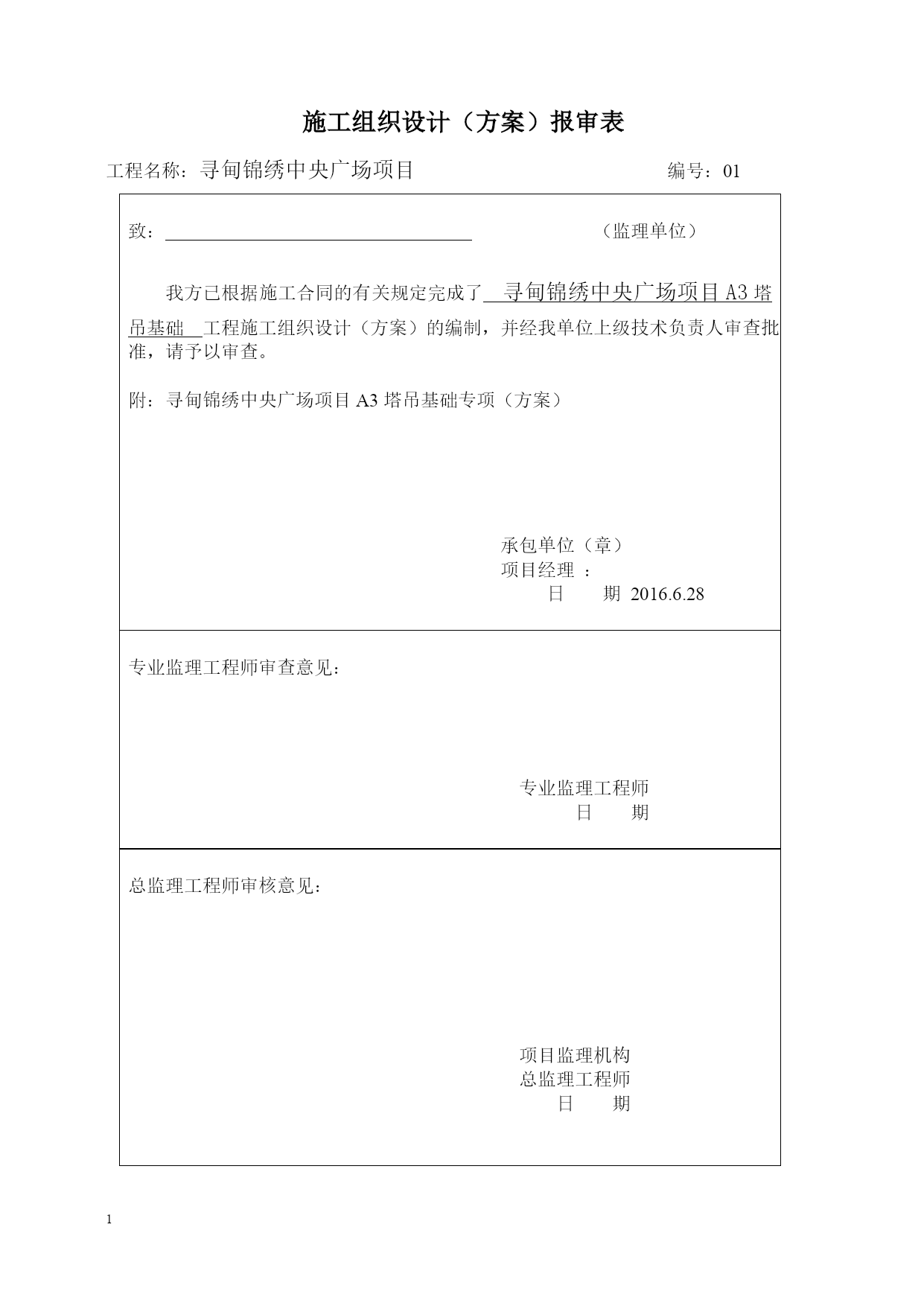

施工组织设计（方案）报审表
工程名称：寻甸锦绣中央广场项目编号：01

致：（监理单位）

我方已根据施工合同的有关规定完成了寻甸锦绣中央广场项目A3塔吊基础工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。

附：寻甸锦绣中央广场项目A3塔吊基础专项（方案）

承包单位（章）
项目经理：
日期2016.6.28

专业监理工程师审查意见：

专业监理工程师
日期

总监理工程师审核意见：

项目监理机构
总监理工程师
日期寻甸锦绣中央广场项目A3
塔吊基础施工方案
编制依据
由锦汉转业有限公司工程部提供的寻甸锦绣中央广场项目A3施工图纸、岩土工程勘察报告。
由四川强力建筑机械有限公司提供的QTZ63（5013）塔式起重机的使用说明书、塔吊基础施工图。
1.3《塔式起重机设计规范》（GB/T13752-1992）《地基基础设计规范》（GB50007-2002）《建筑结构荷载规范》（GB50009-2006）《建筑安全检查标准》（JGJ59-99）《混凝土结构设计规范》（GB50010-2002）。
工程基本概况
工程建设概况
本工程A3块建筑层数：地上四层，地下一层；建筑总高度未超过30m。
场地内地质情况：
场地地质情况较差，主要为粘土层、圆砾和泥炭质土。基础受力层为粘土层，承载力特征值fak=130KPa.
塔吊选择及平面布置
本工程占地平面积较大；为尽可能满足区域内楼层都在塔吊覆盖范围内，本工程选用两台55米臂长的施工塔吊，型号为QTZ63（Q5510）和一台60米臂长的施工塔吊Q6010，生产厂家为四川强力建筑机械有限公司。臂端起重量1.0吨。独立式的起升高度为37.5米，附着式的起升高度可达140米，可满足本工程的垂直及水平运输需要。
A3北的塔吊为1#塔吊（Q5510），A3西的为2#塔吊（Q5510），A3南的为3#塔吊（Q6010）。2#塔吊为主吊，由于受1#和3#塔吊影响，2#塔吊须比1号塔吊高5米，比3号塔吊高10米，加上2#塔吊地面比3#塔吊地面高6米，塔吊吊钩及富余钢丝绳考虑5m长，塔吊最终安装高度为40米左右（至操作室），12个标准节高。

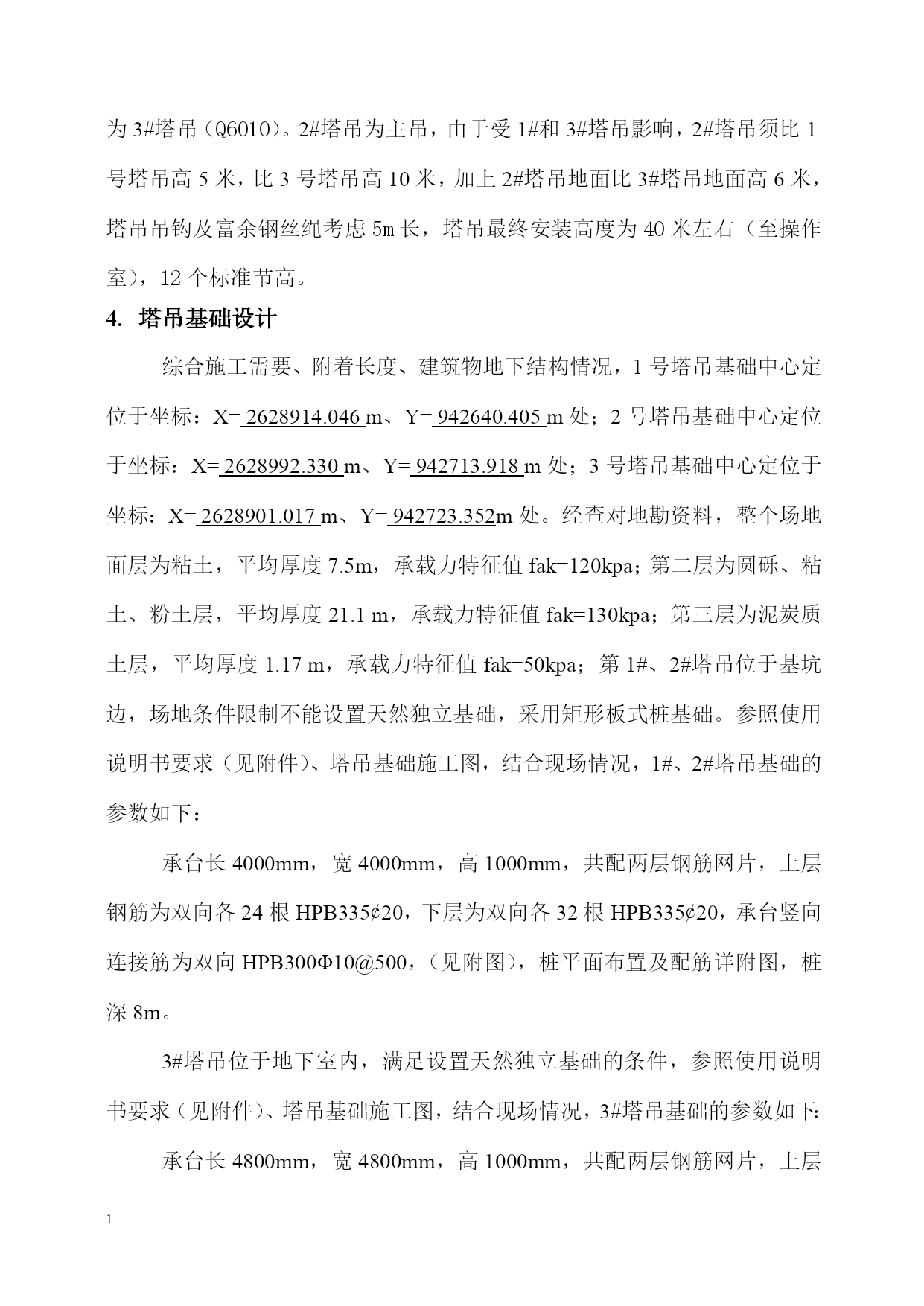

塔吊基础设计
综合施工需要、附着长度、建筑物地下结构情况，1号塔吊基础中心定位于坐标：X=2628914.046m、Y=942640.405m处；2号塔吊基础中心定位于坐标：X=2628992.330m、Y=942713.918m处；3号塔吊基础中心定位于坐标：X=2628901.017m、Y=942723.352m处。经查对地勘资料，整个场地面层为粘土，平均厚度7.5m，承载力特征值fak=120kpa；第二层为圆砾、粘土、粉土层，平均厚度21.1m，承载力特征值fak=130kpa；第三层为泥炭质土层，平均厚度1.17m，承载力特征值fak=50kpa；第1#、2#塔吊位于基坑边，场地条件限制不能设置天然独立基础，采用矩形板式桩基础。参照使用说明书要求（见附件）、塔吊基础施工图，结合现场情况，1#、2#塔吊基础的参数如下：
承台长4000mm，宽4000mm，高1000mm，共配两层钢筋网片，上层钢筋为双向各24根HPB335¢20，下层为双向各32根HPB335¢20，承台竖向连接筋为双向HPB300Φ10@500，（见附图），桩平面布置及配筋详附图，桩深8m。
3#塔吊位于地下室内，满足设置天然独立基础的条件，参照使用说明书要求（见附件）、塔吊基础施工图，结合现场情况，3#塔吊基础的参数如下：
承台长4800mm，宽4800mm，高1000mm，共配两层钢筋网片，上层钢筋为双向各31根HPB335¢20，下层为双向各31根HPB335¢20，架力筋为HPB300¢12@500，的钢筋。（见附图）。
塔吊基础外防水处理

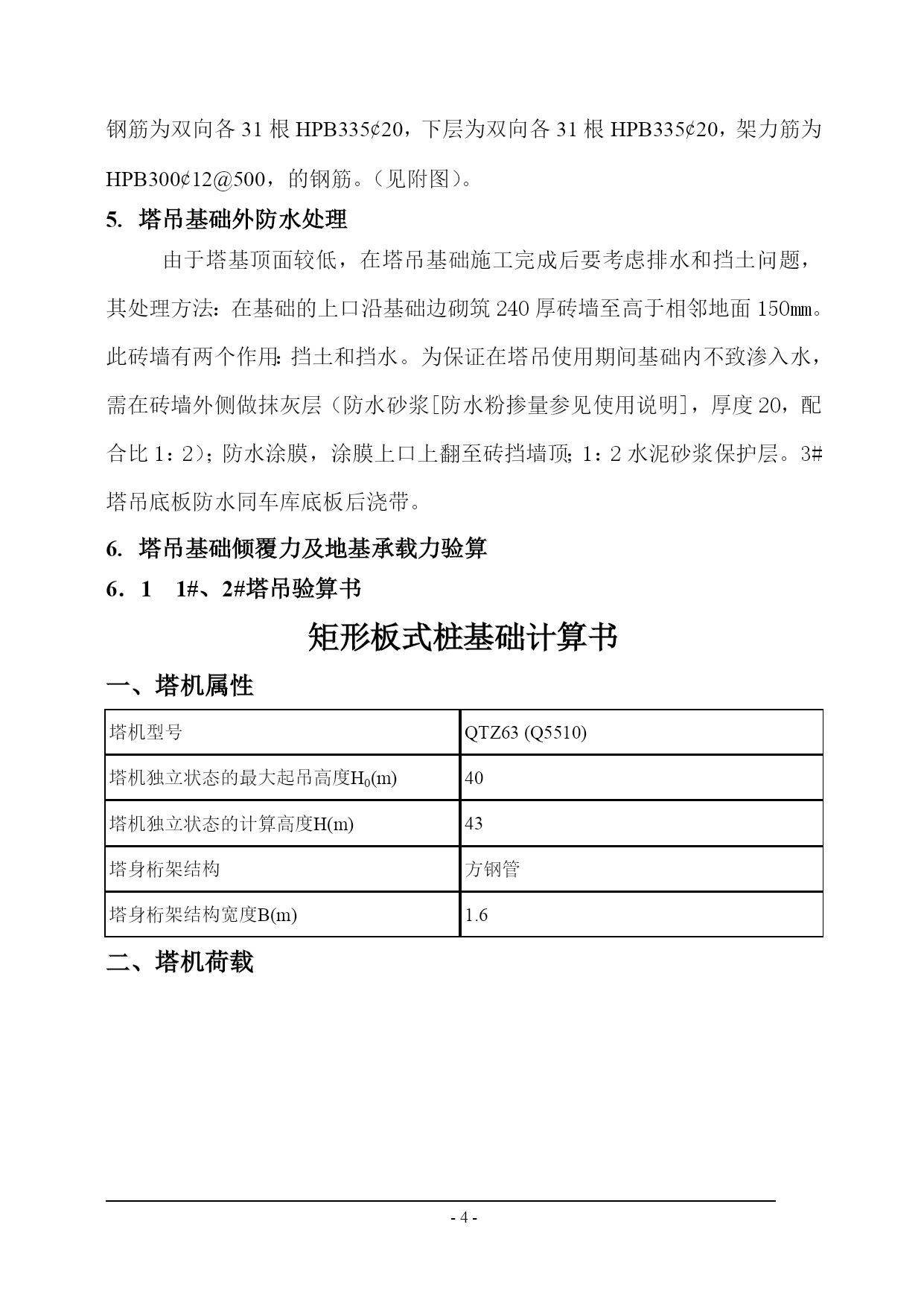

由于塔基顶面较低，在塔吊基础施工完成后要考虑排水和挡土问题，其处理方法：在基础的上口沿基础边砌筑240厚砖墙至高于相邻地面150mm。此砖墙有两个作用：挡土和挡水。为保证在塔吊使用期间基础内不致渗入水，需在砖墙外侧做抹灰层（防水砂浆[防水粉掺量参见使用说明]，厚度20，配合比1：2）；防水涂膜，涂膜上口上翻至砖挡墙顶；1：2水泥砂浆保护层。3#塔吊底板防水同车库底板后浇带。
塔吊基础倾覆力及地基承载力验算
6．11#、2#塔吊验算书
矩形板式桩基础计算书
一、塔机属性
塔机型号QTZ63(Q5510)塔机独立状态的最大起吊高度H0(m)40塔机独立状态的计算高度H(m)43塔身桁架结构方钢管塔身桁架结构宽度B(m)1.6二、塔机荷载

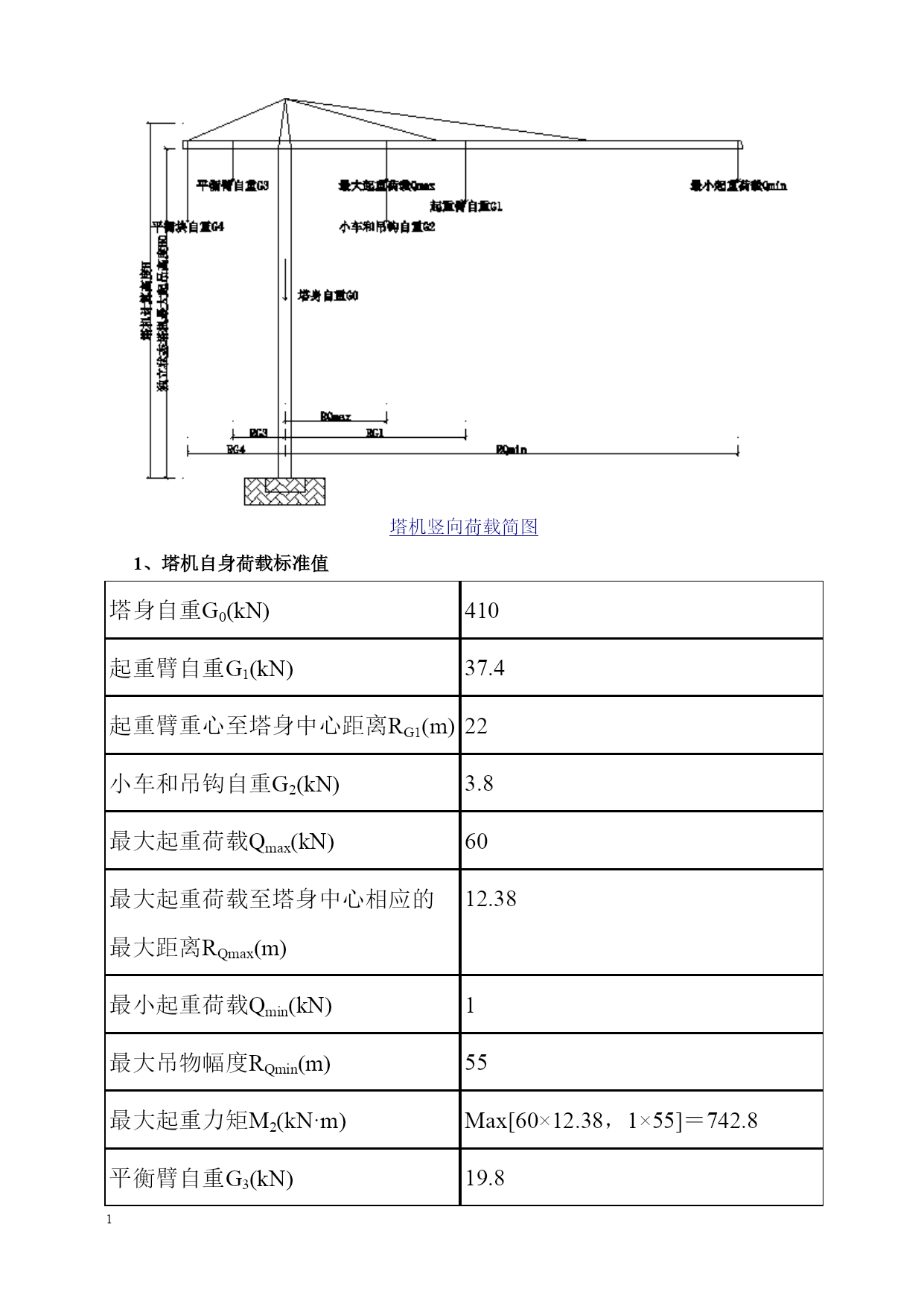

HYPERLINK"D:\\PINMING\\CSC2011\\OutPut\\塔机竖向荷载简图.dwg"塔机竖向荷载简
