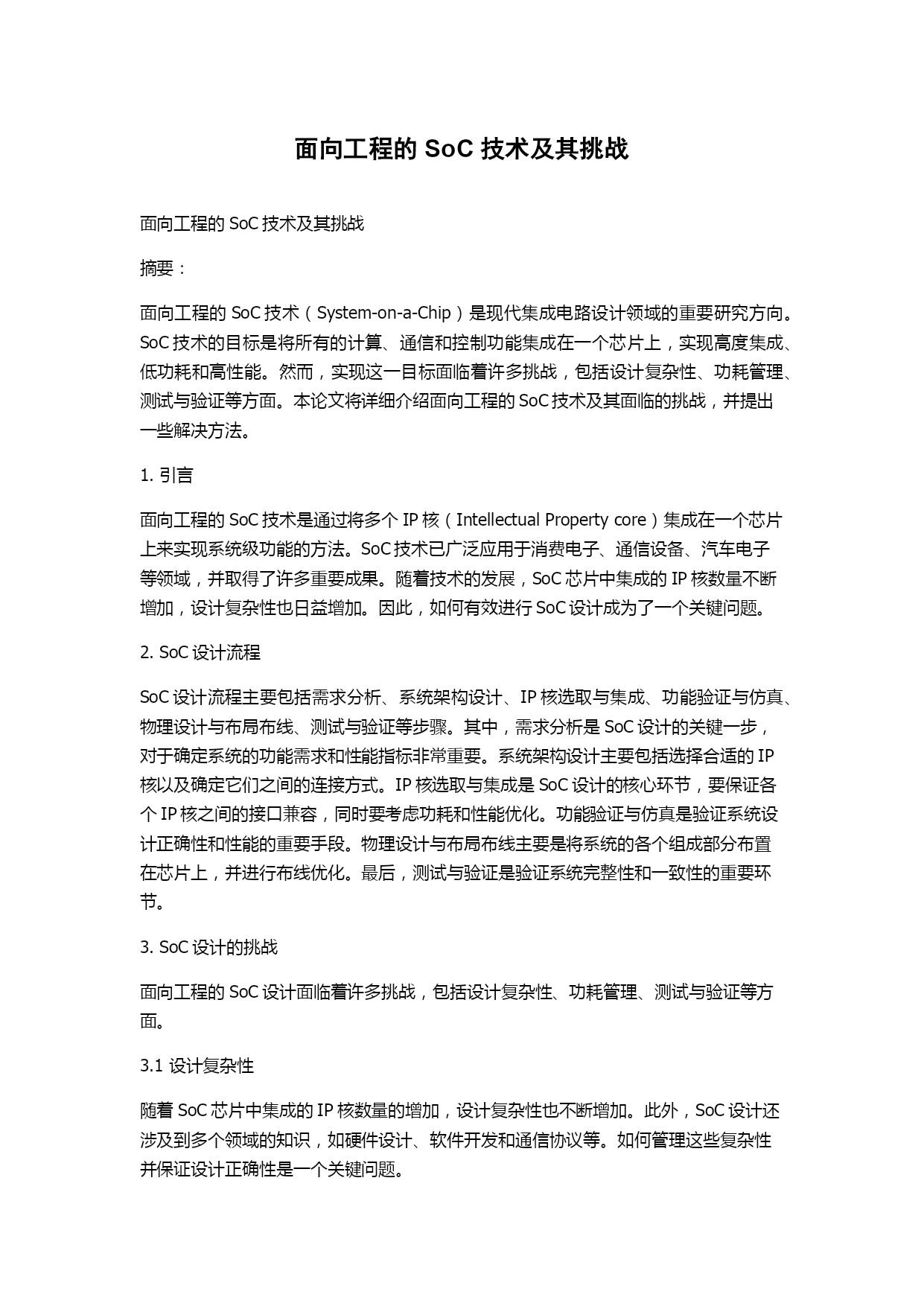

面向工程的SoC技术及其挑战
面向工程的SoC技术及其挑战
摘要：
面向工程的SoC技术（System-on-a-Chip）是现代集成电路设计领域的重要研究方向。SoC技术的目标是将所有的计算、通信和控制功能集成在一个芯片上，实现高度集成、低功耗和高性能。然而，实现这一目标面临着许多挑战，包括设计复杂性、功耗管理、测试与验证等方面。本论文将详细介绍面向工程的SoC技术及其面临的挑战，并提出一些解决方法。
1.引言
面向工程的SoC技术是通过将多个IP核（IntellectualPropertycore）集成在一个芯片上来实现系统级功能的方法。SoC技术已广泛应用于消费电子、通信设备、汽车电子等领域，并取得了许多重要成果。随着技术的发展，SoC芯片中集成的IP核数量不断增加，设计复杂性也日益增加。因此，如何有效进行SoC设计成为了一个关键问题。
2.SoC设计流程
SoC设计流程主要包括需求分析、系统架构设计、IP核选取与集成、功能验证与仿真、物理设计与布局布线、测试与验证等步骤。其中，需求分析是SoC设计的关键一步，对于确定系统的功能需求和性能指标非常重要。系统架构设计主要包括选择合适的IP核以及确定它们之间的连接方式。IP核选取与集成是SoC设计的核心环节，要保证各个IP核之间的接口兼容，同时要考虑功耗和性能优化。功能验证与仿真是验证系统设计正确性和性能的重要手段。物理设计与布局布线主要是将系统的各个组成部分布置在芯片上，并进行布线优化。最后，测试与验证是验证系统完整性和一致性的重要环节。
3.SoC设计的挑战
面向工程的SoC设计面临着许多挑战，包括设计复杂性、功耗管理、测试与验证等方面。
3.1设计复杂性
随着SoC芯片中集成的IP核数量的增加，设计复杂性也不断增加。此外，SoC设计还涉及到多个领域的知识，如硬件设计、软件开发和通信协议等。如何管理这些复杂性并保证设计正确性是一个关键问题。
3.2功耗管理
SoC芯片通常需要在低功耗的情况下实现高性能。功耗管理涉及到动态功耗和静态功耗的控制。动态功耗管理主要通过电压和频率调整来实现，静态功耗管理主要通过电源管理单元（PowerManagementUnit,PMU）来实现。如何有效管理功耗，并在性能和功耗之间做好平衡是一个挑战。
3.3测试与验证
SoC芯片的测试和验证是一个复杂且耗时的过程。因为SoC芯片中集成的IP核数量多且复杂，所以需要设计合适的测试和验证方法来确保芯片的可靠性和稳定性。此外，SoC芯片还需要考虑到硬件和软件之间的协同验证。
4.解决方法
为了解决面向工程的SoC设计中的挑战，可以采用以下方法：
4.1设计工具和方法的改进
通过改进设计工具和方法，可以有效降低设计复杂性。例如，采用高级综合（High-LevelSynthesis,HLS）工具可以简化硬件设计过程，提高设计效率。此外，采用面向模型的设计方法（Model-basedDesign）和系统级仿真（System-LevelSimulation）可以提前验证系统设计的正确性和性能。
4.2功耗管理技术的研究
针对功耗管理方面的挑战，可以开展相关研究来提高功耗管理的效果。例如，可以采用动态电压频率调整（DynamicVoltageFrequencyScaling,DVFS）技术来实现动态功耗管理。同时，可以研究开发新的功耗管理方法和算法。
4.3验证和测试技术的改进
为了提高SoC芯片的测试和验证效率，可以采用硬件和软件协同验证的方法。例如，可以采用虚拟平台（VirtualPlatform）来进行功能验证和集成测试。此外，可以开展自动化测试和验证技术的研究，以提高验证效率。
5.结论
面向工程的SoC技术是集成电路设计领域的重要研究方向。本论文详细介绍了SoC设计流程和面临的挑战，并提出了一些解决方法。通过改进设计工具和方法、研究功耗管理技术以及改进验证和测试技术，可以有效地应对SoC设计的挑战，实现高性能、低功耗的SoC芯片设计。
