浙江省食品药品检验所迁建项目工程塔吊安拆专项施工方案

1

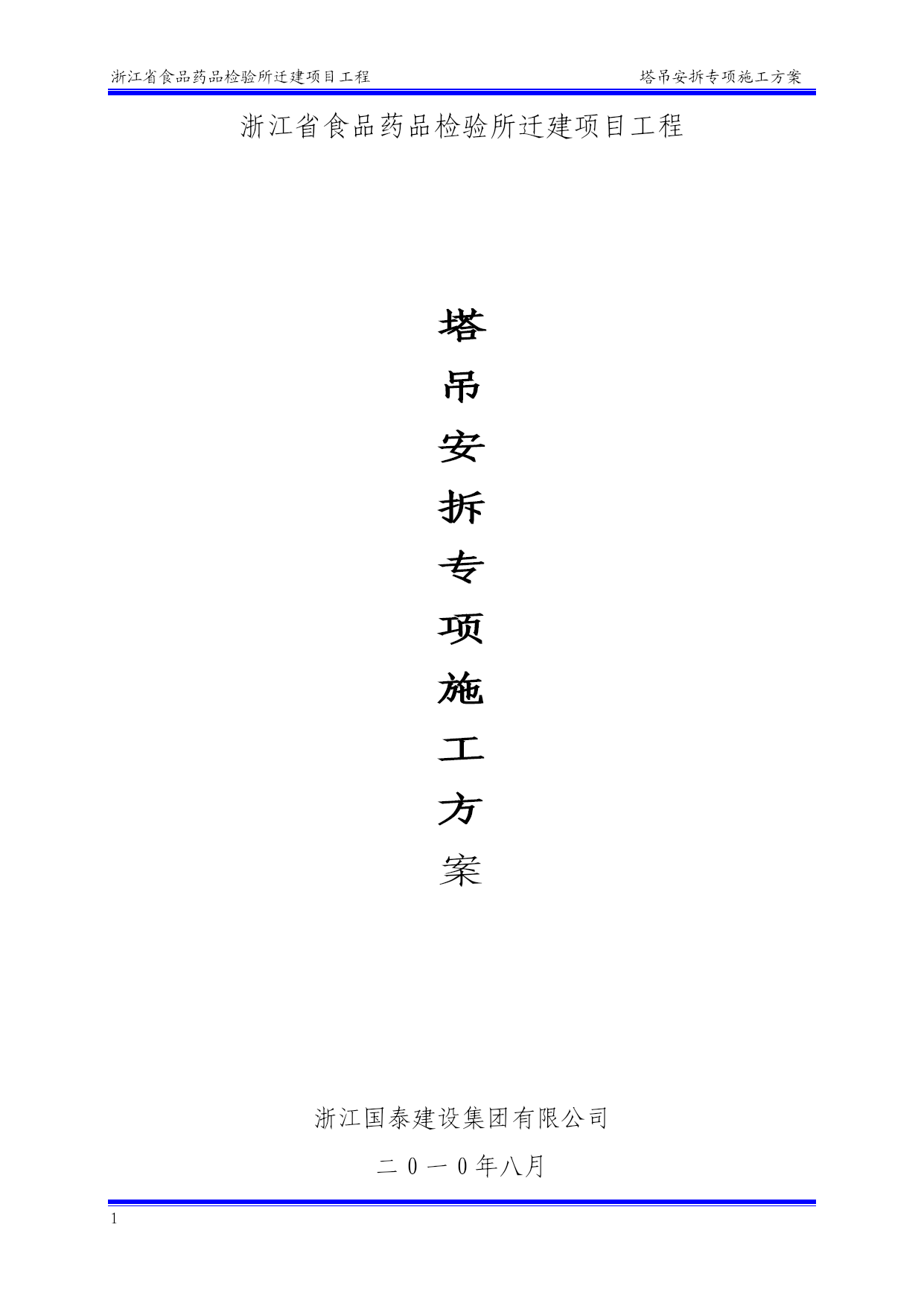

浙江省食品药品检验所迁建项目工程

塔
吊
安
拆
专
项
施
工
方
案

浙江国泰建设集团有限公司
二0一0年八月

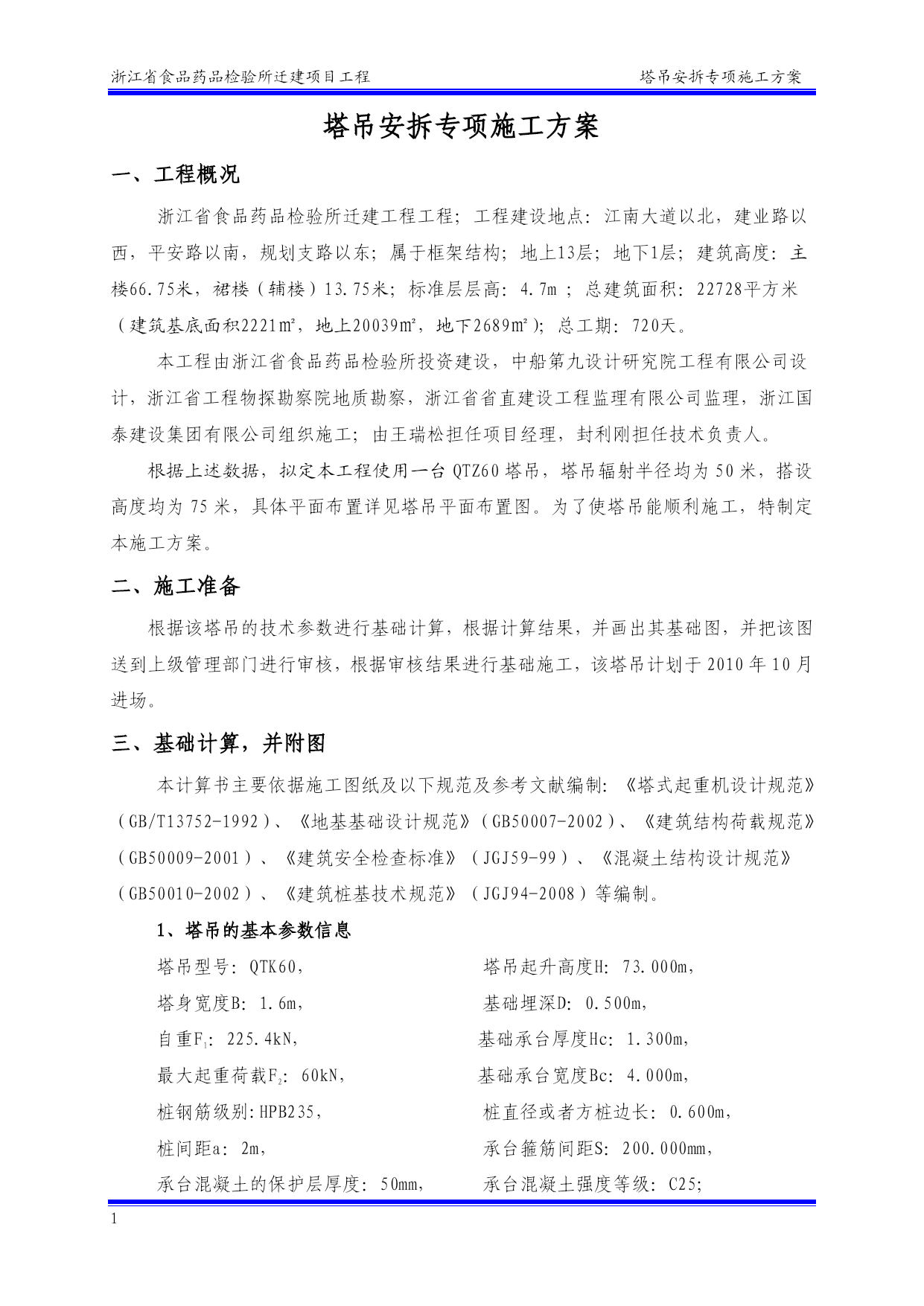

塔吊安拆专项施工方案
一、工程概况
浙江省食品药品检验所迁建工程工程；工程建设地点：江南大道以北，建业路以西，平安路以南，规划支路以东；属于框架结构；地上13层；地下1层；建筑高度：主楼66.75米，裙楼（辅楼）13.75米；标准层层高：4.7m；总建筑面积：22728平方米（建筑基底面积2221㎡，地上20039㎡，地下2689㎡）；总工期：720天。
本工程由浙江省食品药品检验所投资建设，中船第九设计研究院工程有限公司设计，浙江省工程物探勘察院地质勘察，浙江省省直建设工程监理有限公司监理，浙江国泰建设集团有限公司组织施工；由王瑞松担任项目经理，封利刚担任技术负责人。
根据上述数据，拟定本工程使用一台QTZ60塔吊，塔吊辐射半径均为50米，搭设高度均为75米，具体平面布置详见塔吊平面布置图。为了使塔吊能顺利施工，特制定本施工方案。
二、施工准备
根据该塔吊的技术参数进行基础计算，根据计算结果，并画出其基础图，并把该图送到上级管理部门进行审核，根据审核结果进行基础施工，该塔吊计划于2010年10月进场。
三、基础计算，并附图
本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机设计规范》（GB/T13752-1992）、《地基基础设计规范》（GB50007-2002）、《建筑结构荷载规范》（GB50009-2001）、《建筑安全检查标准》（JGJ59-99）、《混凝土结构设计规范》（GB50010-2002）、《建筑桩基技术规范》（JGJ94-2008）等编制。
1、塔吊的基本参数信息
塔吊型号：QTK60，塔吊起升高度H：73.000m，
塔身宽度B：1.6m，基础埋深D：0.500m，
自重F1：225.4kN，基础承台厚度Hc：1.300m，
最大起重荷载F2：60kN，基础承台宽度Bc：4.000m，
桩钢筋级别:HPB235，桩直径或者方桩边长：0.600m，
桩间距a：2m，承台箍筋间距S：200.000mm，
承台混凝土的保护层厚度：50mm，承台混凝土强度等级：C25；
额定起重力矩是：600kN·m，基础所受的水平力：30kN，
标准节长度：2.5m，
主弦杆材料：角钢/方钢,宽度/直径c：120mm，
所处城市：浙江杭州市，基本风压ω0：0.45kN/m2，
地面粗糙度类别为：D类密集建筑群，房屋较高，风荷载高度变化系数μz：1.11。

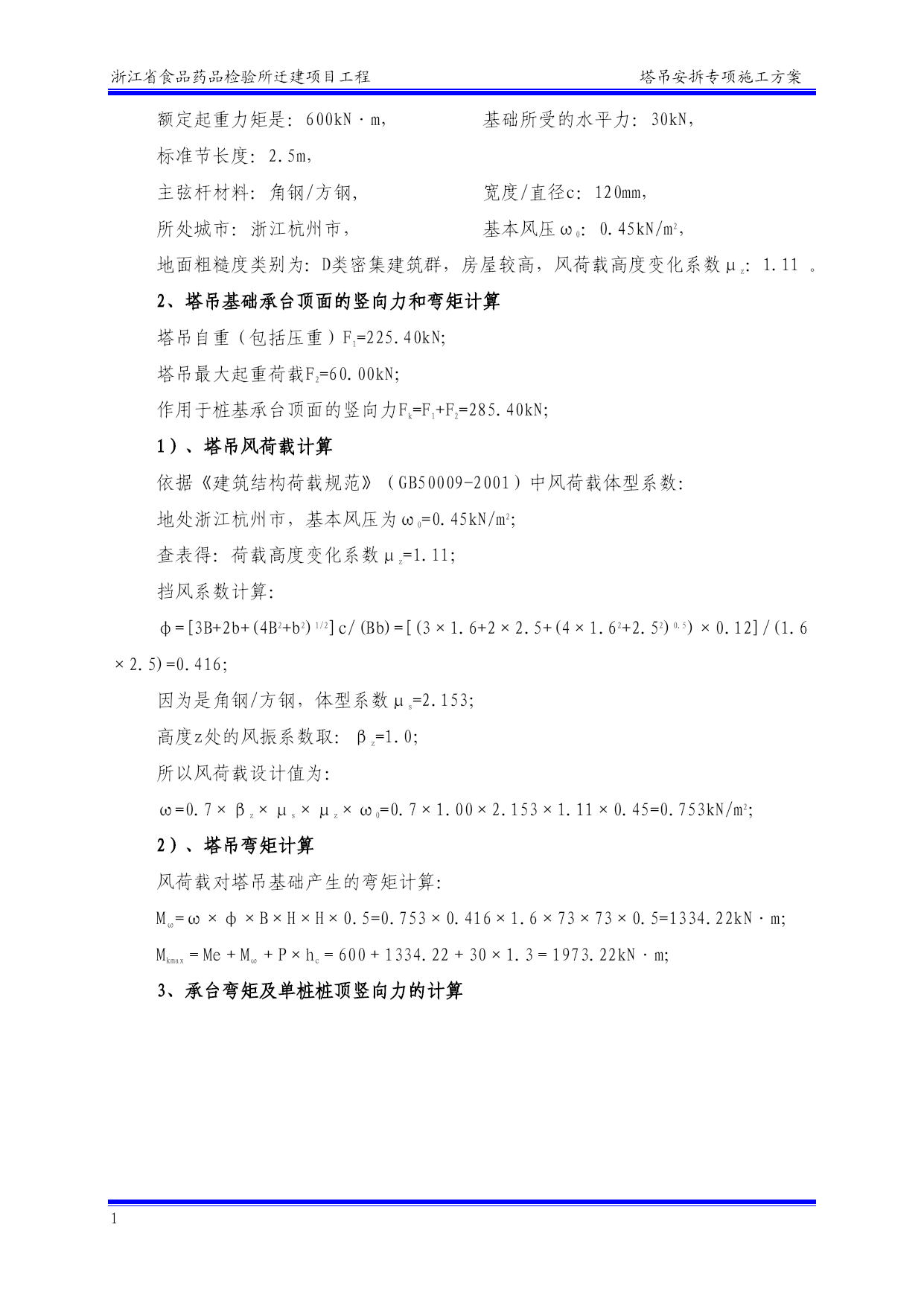

2、塔吊基础承台顶面的竖向力和弯矩计算
塔吊自重（包括压重）F1=225.40kN；
塔吊最大起重荷载F2=60.00kN；
作用于桩基承台顶面的竖向力Fk=F1+F2=285.40kN；
1）、塔吊风荷载计算
依据《建筑结构荷载规范》（GB50009-2001）中风荷载体型系数：
地处浙江杭州市，基本风压为ω0=0.45kN/m2；
查表得：荷载高度变化系数μz=1.11；
挡风系数计算：
φ=[3B+2b+(4B2+b2)1/2]c/(Bb)=[(3×1.6+2×2.5+(4×1.62+2.52)0.5)×0.12]/(1.6×2.5)=0.416；
因为是角钢/方钢，体型系数μs=2.153；
高度z处的风振系数取：βz=1.0；
所以风荷载设计值为：
ω=0.7×βz×μs×μz×ω0=0.7×1.00×2.153×1.11×0.45=0.753kN/m2；
2）、塔吊弯矩计算
风荷载对塔吊基础产生的弯矩计算：
Mω=ω×φ×B×H×H×0.5=0.753×0.416×1.6×73×73×0.5=1334.22kN·m；
Mkmax＝Me＋Mω＋P×hc＝600＋1334.22＋30×1.3＝1973.22kN·m；
3、承台弯矩及单桩桩顶竖向力的计算

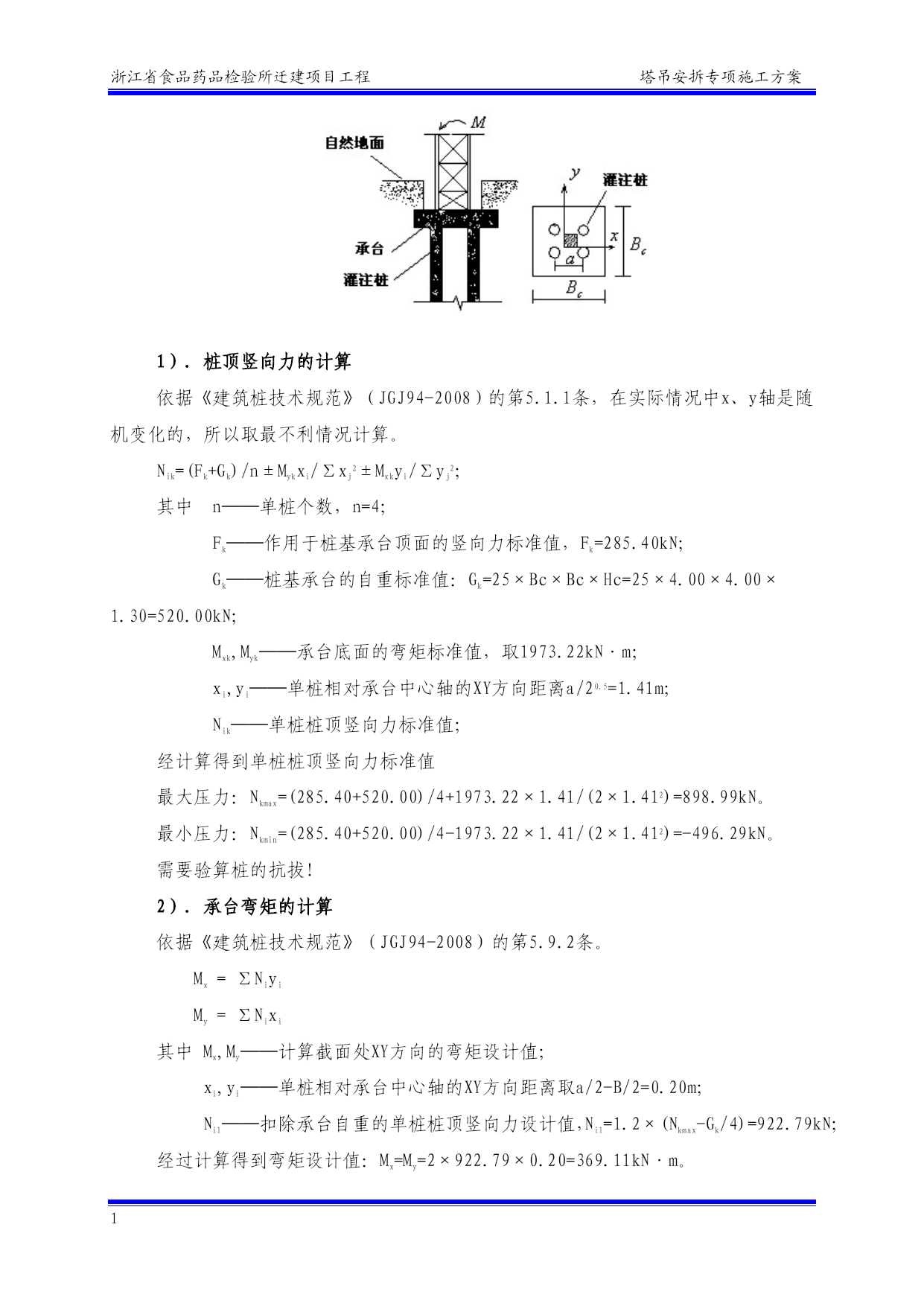

1）.桩顶竖向力的计算
依据《建筑桩技术规范》（JGJ94-2008）的第5.1.1条，在实际情况中x、y轴是随机变化的，所以取最不利情况计算。
Nik=(Fk+Gk)/n±Mykxi/∑xj2±Mxkyi/∑yj2；
其中n──单桩个数，n=4；
Fk──作用于桩基承台顶面的竖向力标准值，Fk=285.40kN；
Gk──桩基承台的自重标准值：Gk=25×Bc×Bc×Hc=25×4.00×4.00×1.30=520.00kN；
Mxk,Myk──承台底面的弯矩标准值，取1973.22kN·m；
xi,yi──单桩相对承台中心轴的XY方向距离a/20.5=1.41m；
Nik──单桩桩顶竖向力标准值；
经计算得到单桩桩顶竖向力标准值
最大压力：Nkmax=(285.40+520.00)/4+1973.22×1.41/
