nC建筑结构弹性粘结密封教程文件.pptx

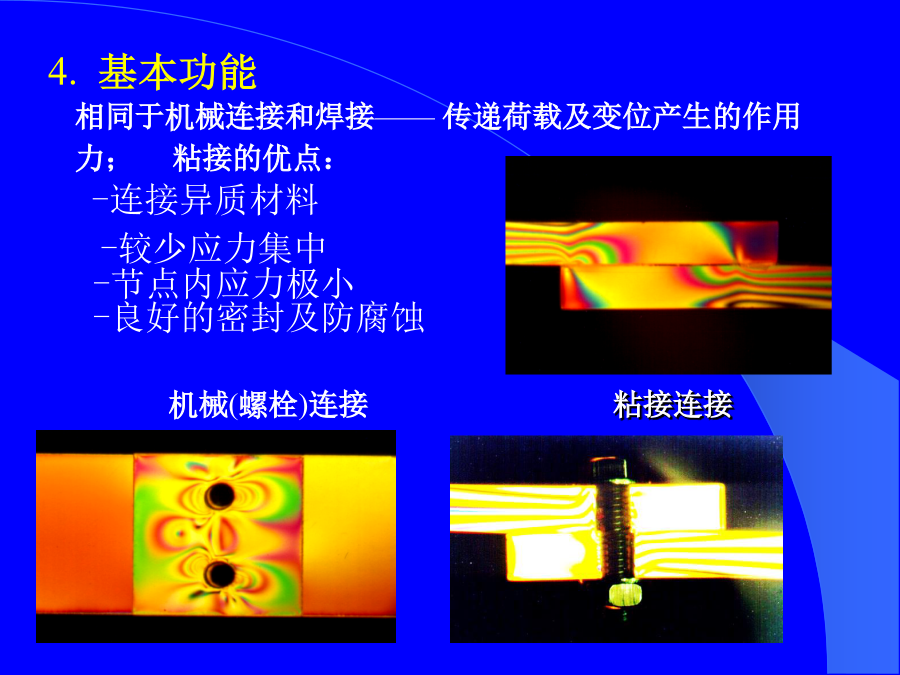

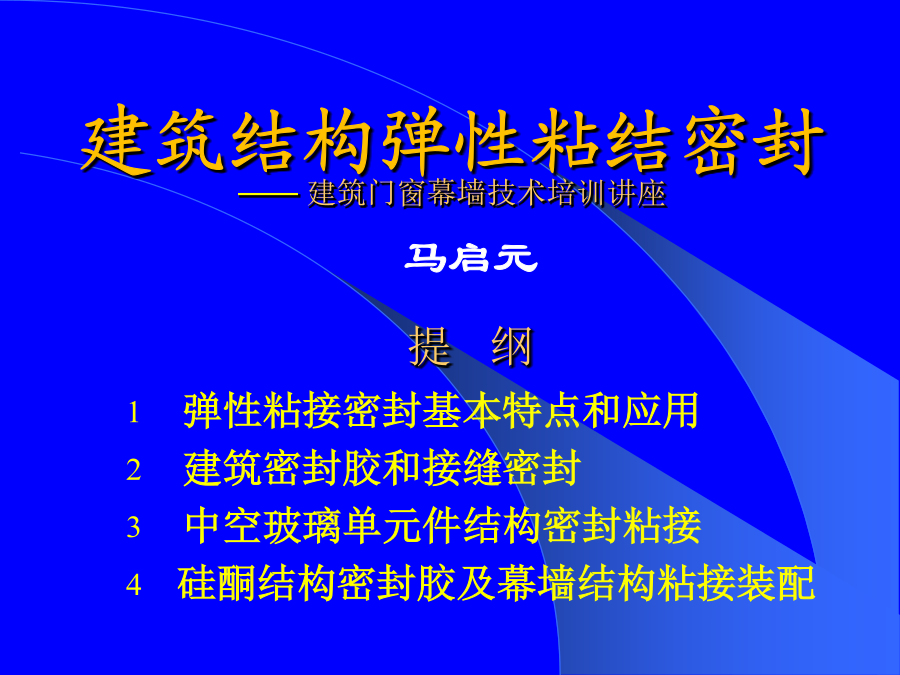

建筑结构弹性粘结密封——建筑门窗幕墙技术培训讲座一粘接密封基本特点和应用4.基本功能
相同于机械连接和焊接——传递荷载及变位产生的作用力；粘接的优点：
-连接异质材料
-较少应力集中
-节点内应力极小
-良好的密封及防腐蚀主要差异6.粘接密封与密封件的区别
密封力不依赖压缩量，不要求密封面平整；
现场成型更好的适用性；
粘接密封质量对粘接工艺操作依赖性较大。
粘接的不确定性
表面的多样性和界面性质的不确定性
产品无定形状态潜在质量不确定性
涂饰操作、固化条件的不确定性
环境因素影响及材料老化的不确定性
粘接可靠性验证难度大
粘接经验积累不足，通常建材的经验多不适
建议设计和应用充分认识粘接的不确定性，应认真对待！8.典型应用汽车粘接密封应用弹性粘结结构装配、防水、防腐、隔音、减震、玻璃安装、保温、气动外形及发动机、水箱密封汽车前后风窗玻璃粘结密封装配汽车侧窗玻璃弹性粘结密封装配涂胶车量及船业粘结密封粘接施工技术进步涂胶施工半自动涂胶设备1.定义及功能2.基本要求3分类按基础聚合物分类按功能分类按位移能力分类（建筑）密封胶位移能力含义
密封胶伸长率表征一次拉伸的最大值；
位移能力是建筑环境条件下反复长期承受接缝伸缩位移的能力，由循环热压缩－冷拉伸的位移幅度、弹性恢复能力、拉伸粘结性、恒定拉伸下的粘结稳定性等多项技术性能指标判定。
密封胶的位移能力级别
密封胶类型有硅酮（SR）、聚硫(PS)、聚氨酯(PU)、丙烯酸(AC)、丁基(BR)、沥青、油性树脂等，产品性能及价格水平差异甚大，关键依据是功能和位移能力级别。
7.5级及12.5P级产品一般包括玛蹄脂、沥青油膏、塑料油膏等低档热塑性密封膏
12.5E以上级别的密封胶为弹性体。
标准要求产品外包装必须有明显的级别标记。4.建筑接缝密封设计程序5 接缝位移量分析2) 接缝位移量分析施工环境温度影响接缝位移量

接近年均温度

冬季施工

夏季施工例如：混凝土墙体分隔缝间隔L=7.32m，冬季环境温度极限值-18℃，夏季32℃，气温4℃时浇筑墙体。已知混凝土的日光吸收系数A＝0.85，储热系数H=42~56,线膨胀系数0.0000065mm/mm/℃,试计算接缝热位移量。
混凝土墙体夏季表面的最高温度（Ts）按式(1)计算。
(1)

=32+0.85×42=68℃
混凝土墙体表面最大温度差，(℃)
接缝的热位移量按式（2）计算：
（2）

按最大温差计算接缝热位移：
4.09（mm）

按墙体浇筑温度同表面最高温度的温度差计算，接缝热位移为：

3.05(mm)6.接缝宽度设定和密封胶选材接缝宽度尺寸设定及密封选材
接缝宽度（W）及选用密封胶的位移能力级别(S)按式验算：
优先选定密封胶级别，计算缝宽：

优先设定缝宽，计算密封胶

示例——接缝位置的间隔距离7m，接缝位移量4mm，计算接缝宽度及密封胶级别：

计算1选用12.5级密封胶（价格低廉但耐久性差），计算接缝宽度应为32mm，密封厚度至少15mm。单位用胶量480ml/m

计算2选用25级密封胶（价格高，密封性及耐久性优良），计算接缝宽度为16mm，厚度可为8mm，单位用胶量128ml/m；

计算3选用20级,接缝宽度为27mm，密封耐久性降低，将来的使用年限减少，厚度可为8mm，单位用胶量196ml/m；

综合评估：材料用量－材料单价－维护费用7.典型接缝设计9.接缝深度及形状系数设定建筑中空玻璃是粘接装配单元构件，规格、粘接选材和粘结尺寸均应由建筑方决定。中空玻璃单元件的功能和耐寿命期望，取决于正确的选材和粘接密封。
通常中空玻璃的保证期为10年，远不及建筑寿命，功能的过早失效导致能源浪费和单元件更换花费倍受客户抱怨。欧洲经验证明，只要粘结选材和设计正确、工艺过程合理、安装维护到位，中空玻璃功能寿命至少25年，远超过通常的保证期。1.中空玻璃粘接构造及组成形式2.一道密封胶3. 二道密封胶4. 间隔条二道胶是中空玻璃单元结构唯一连接体，承受内气压及外风压施加的横向荷载和结构变位施加的切向力。中空玻璃单元件粘结材料组合的不良粘结，将直接影响中空玻璃功能耐久性，甚至危及到安全。应关注建筑使用中荷载的循环作用，关注环境温度、水、湿汽、紫外线辐射及化学介质的侵蚀引起材料性能的劣化。综合因素耐久性试验表明材料选择直接影响功能寿命。硅酮Iav＝21%，σ＝0.084 8.门窗幕墙中空玻璃用弹性密封胶标准（1）术语（2）产品标记密封胶用途分类标记及示例（3）初始刚度模量测定计算方法
以应变25%为弹性边界，分别将应变5%、10%、15%、20%、25%的应力值对应补偿转换为应变4.8%、9.1%、13.1%、16.9%、20.3%的应力值，绘制应力-应变曲线（或统计其线性回归方程），曲线斜率（应力-应变比例
