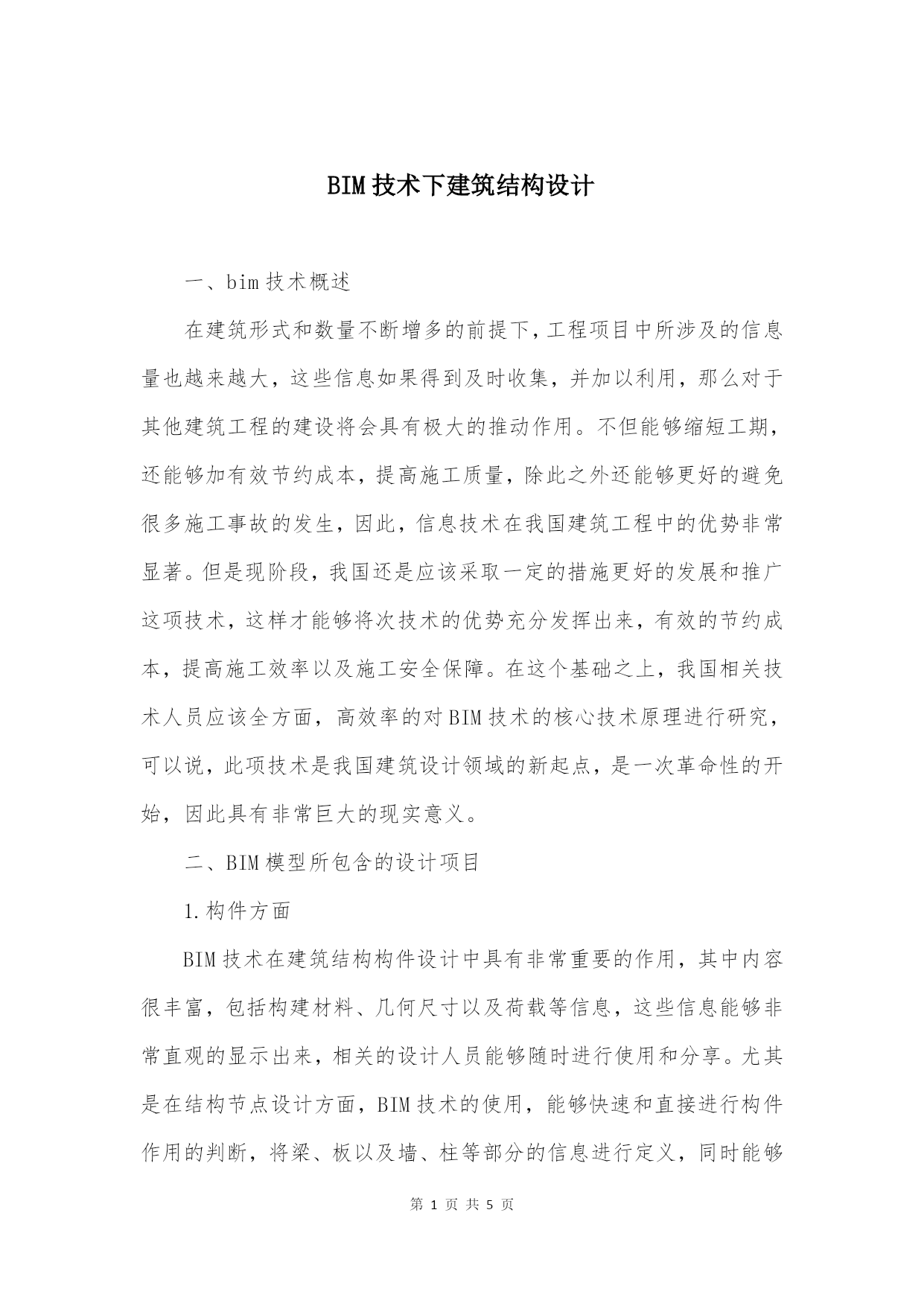

BIM技术下建筑结构设计

一、bim技术概述在建筑形式和数量不断增多的前提下，工程项目中所涉及的信息量也越来越大，这些信息如果得到及时收集，并加以利用，那么对于其他建筑工程的建设将会具有极大的推动作用。不但能够缩短工期，还能够加有效节约成本，提高施工质量，除此之外还能够更好的避免很多施工事故的发生，因此，信息技术在我国建筑工程中的优势非常显著。但是现阶段，我国还是应该采取一定的措施更好的发展和推广这项技术，这样才能够将次技术的优势充分发挥出来，有效的节约成本，提高施工效率以及施工安全保障。在这个基础之上，我国相关技术人员应该全方面，高效率的对BIM技术的核心技术原理进行研究，可以说，此项技术是我国建筑设计领域的新起点，是一次革命性的开始，因此具有非常巨大的现实意义。二、BIM模型所包含的设计项目1.构件方面BIM技术在建筑结构构件设计中具有非常重要的作用，其中内容很丰富，包括构建材料、几何尺寸以及荷载等信息，这些信息能够非常直观的显示出来，相关的设计人员能够随时进行使用和分享。尤其是在结构节点设计方面，BIM技术的使用，能够快速和直接进行构件作用的判断，将梁、板以及墙、柱等部分的信息进行定义，同时能够对连接构件做出更加合理的判定，这样是为了更好的将其与节点的进行匹配，这样就能够将所建立模型的信息进行科学地参数计算。比如，建筑设计中的混凝土构件，BIM技术能够将其使用量的多少以及钢筋的用量进行准确预测，并将其现实在模型信息中。2.整体层次关系使用BIM技术，必须要建模，而模型的构件需要大量的信息数据，在虚拟的条件下，模型能够非常正确完整将结构进行优化调整，为人们提供最合理、最具可行性的施工方案，同时，还可以缓解施工过程中所产生的突发问题，协调各部分施工之间的关系，BIM技术可以及时搜集并整理各种施工信息，并实现分享，施工人员以及技术人员在需要的时候可以随时进行查阅和使用，为建筑结构整体分析计算提供更多依据。三、BIM模型的层次应用1.BIM模型的集成化应用BIM模型采用的是参数化的描述方式，这种方法是目前最合理的信息单元描述方式，能够非常准确的将建筑结构中的梁、墙以及柱等部分建立模型，在建立模型的时候，建筑物实际上就是真实的展现过程中，其内部信息以及内涵都会被描述出来。另外，在建立模型的这个过程中，系统还会对结构中大量物理信息进行全面的分析，进行分类处理。技术人员能够更加直观，便捷、多方位的对建筑物的构造情况进行了解，从而有效避免很多设计上失误，以及事故的发生。2.参数形成和编辑BIM技术的核心就是利用数据库模型体现出各个设计参数，这使很多结构模型都和实体结构参数相互一致，参数在形成模型化后，会根据不同的构件特征形成相互的规则性，使模型设计能够和实际施工相互联系。3.信息共享和交换在结构设计完成后，BIM模型能够直接读取结构设计中的信息，并且结合这些信息建立完整的结构分析模型。三维模型的结构布置保持与分析模型相互一致的状态，使结构状态得到高度的统一，建筑信息模型在传统的模型分析上往往以数据作为基础，BIM在读取数据的过程中，使数据文件转换为自身的结构形式，最终实现设计流程中的资源共享，以此提高资源的协调应用能力。四、结构设计中BIM应用的难点1.应用BIM技术的三维设计工具软件（Revit釆等）用了较多的模块参变量和系统参数，与二维创建视图技术有很大的不同，软件需要兼顾与二维设计习惯的一致性，所以模块参变量和系统参数比常规工具软件要复杂很多倍，这就使得应用中因为系统参数设置不当或参数与参数之间不匹配而导致很多意想不到的问题。2.在进行结构设计时，很多结构形式十分特殊，这就需要特殊的结构模块对其进行控制，但是三维图形和剖面视图不能形成理想的施工效果，很多设计者会因此放弃BIM技术，而使用原始的二维绘图设计方案3.结构工程师在建立BIM模型时，注重的问题主要是物理模型能否自动生成平法施工图文档，以及能否正确转化为可以被结构分析软件认可的结构分析模型。在结构设计中，安全性分析计算是首要环节和重要问题。BIM建立的是完全的数据库式模型，从理论上来说，实现BIM物理模型与结构分析模型之间的双向链接是完全可行的。五、BIM在结构设计中的处理办法1.建立完整的项目样板在建筑结构设计中，项目样板是所有设计中的基础，而项目样板设计所包含内容很多，具体为标准化处理的线型、字体以及符号等方面。而BIM技术的应用，能够快速有效的建立完整的样板，并且能够避免很多必要的重复，减少无用功，提高工作效率，现阶段，我国已经建立了一套符合我国实际情况的设计标准，这项标准能够对我国结构设计中的各个环节进行监控并能够更具不同用户的需求，有针对性的进行指导。2.
