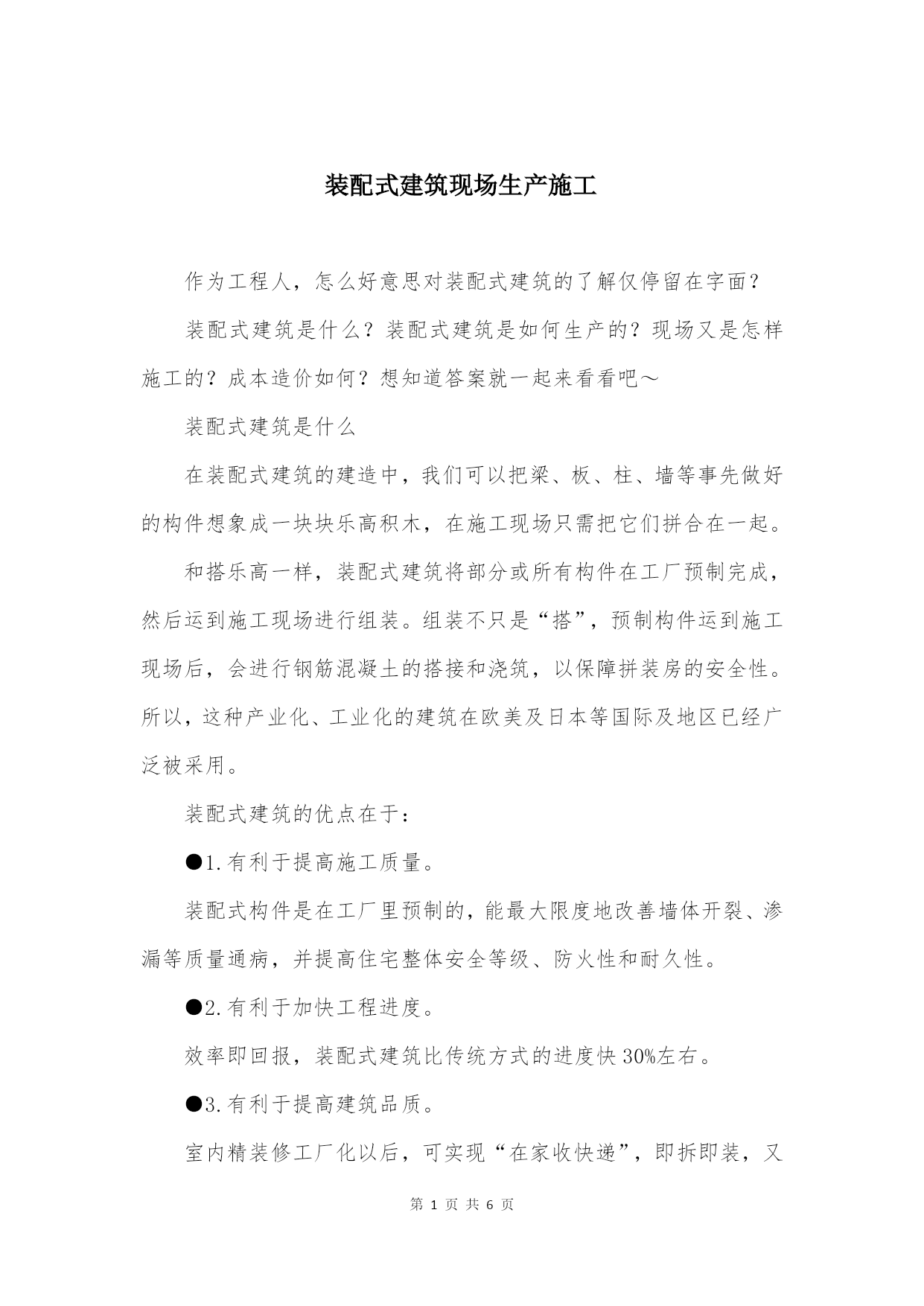

装配式建筑现场生产施工

作为工程人，怎么好意思对装配式建筑的了解仅停留在字面？装配式建筑是什么？装配式建筑是如何生产的？现场又是怎样施工的？成本造价如何？想知道答案就一起来看看吧～装配式建筑是什么在装配式建筑的建造中，我们可以把梁、板、柱、墙等事先做好的构件想象成一块块乐高积木，在施工现场只需把它们拼合在一起。和搭乐高一样，装配式建筑将部分或所有构件在工厂预制完成，然后运到施工现场进行组装。组装不只是“搭”，预制构件运到施工现场后，会进行钢筋混凝土的搭接和浇筑，以保障拼装房的安全性。所以，这种产业化、工业化的建筑在欧美及日本等国际及地区已经广泛被采用。装配式建筑的优点在于：●1.有利于提高施工质量。装配式构件是在工厂里预制的，能最大限度地改善墙体开裂、渗漏等质量通病，并提高住宅整体安全等级、防火性和耐久性。●2.有利于加快工程进度。效率即回报，装配式建筑比传统方式的进度快30%左右。●3.有利于提高建筑品质。室内精装修工厂化以后，可实现“在家收快递”，即拆即装，又快又好。●4.有利于调节供给关系。提高楼盘上市速度，减缓市场供给不足的现状。行业普及以后，可以降低建造成本，同时有效地抑制房价。●5.有利于文明施工、安全管理。传统作业现场有大量的工人，现在把大量工地作业移到工厂，现场只需留小部分工人就可以，从而大大减少了现场安全事故发生率。●6.有利于环境保护、节约资源。现场原始现浇作业极少，健康不扰民，从此告别工地“灰朦朦”。此外，钢模板等重复利用率提高，垃圾、损耗、节能都能减少一半以上。如下图所示：装配式柱吊装上图最抢眼的就是梳妆镜惊现施工现场，梳妆镜的用途是什么呢？梳妆镜是为装配式柱吊装准备的，下部空间狭小，不便于观察，通过镜子的反射原理，方便下层预留钢筋与上层装配式柱孔洞的插接。装配式叠合梁吊装装配式叠合板吊装2/5首页上一页12345下一页尾页对于吊装难度较大的部位，还可以在现场进行预拼装或建造装配式展示区，起到示范作用。框架结构大梁的预拼装和剪力墙住宅的展示区吊装完毕，绑扎好现浇层的钢筋，准备浇筑现浇层混凝土为了增加装配式构件和现浇层之间的连接，确保结构的可靠性和安全性，装配式构件表面都留有键槽或进行毛糙处理。装配式构件之间可以有多种连接方式，目前楼板通常采用78的形式（70mm厚预制楼板80mm厚现浇层）。以主次梁连接节点为例，展示装配式构件之间连接种处理方式的多样性：主次梁连接边节点——主梁预留槽口主次梁连接中节点——主梁预留后浇段主次梁连接节点——主梁设置牛腿3/5首页上一页12345下一页尾页那么多的构件如何不出错呢？为了确保工人不会搞错，减少施工错误，加快工程进度，它们都拥有独一无二的ID号，方便对号入座。墙、板、楼梯等各种装配式构件都有自己独一无二的编号成本管理现在是不是对装配式建筑已经拨开云雾见日出了。不过这些对于开发商还不够，成本控制和设计管理是装配式建筑实施过程的画龙点睛之处。敲黑板，划重点：装配式建筑有2个重要指标，装配面积占比和预制率。装配率=实施装配面积÷地上总计容面积。预制率=装配式构件总体积÷总的混凝土体积。以上海为例，上海市在装配式建筑上走在国家前列，并且在逐步提高预制率和装配率的要求。预制率越高，成本付出越高，初步统计，预制率每增加10%，成本增量在150元左右，目前上海新建建筑的预制率不小于40%的情况下，成本可想而知。以绿地二部虹口商业、海湾住宅和松江中山街道项目为例，看下装配式建筑实施情况：虹商效果25%的总面积实施装配式建筑海湾住宅地上计容住宅面积为77994m2；合同要求25%面积采用装配式：77994×0.25=19498m2；3栋高层采用装配式建筑。松江中山街道50%总住宅面积实施装配式建筑，1#、2#、3#、8#、9#、11#为6栋装配式楼。因此，成本控制是装配式建筑实施过程的把控重点之一。?首先，装配式范围要尽量避免选择在首开区。针对出让合同中关于装配面积的要求，可以通过分期开发，来平衡项目周期。由于预制构件要提前和工厂配合，且这些工厂的产能有限，对首期开发的时间成本造成很大的压力。其次，需要对结构构件进行拆分选择预制构件重复率高的单体，一般构件重复率建议要大于100件，重复越多越划算。但这么多装配式构件具体该如何进行拆分选择？●1.预制构件尺寸要遵循少规格／多组合的原则。●2.外立面的外围护构件尽量单开间拆分。●3.预制剪力墙接缝位置选择结构受力较小处。●4.长度较大的构件拆分时可考虑对称居中拆开。●5.考虑现场脱模／堆放／运输／吊装的影响，要求单构件重量尽量接近，一般不超过6吨，高度不宜跨越层高，长度不宜超过6米。与传统现浇建筑相比，装配式房屋对设计、建造对各
