工程人知识要点

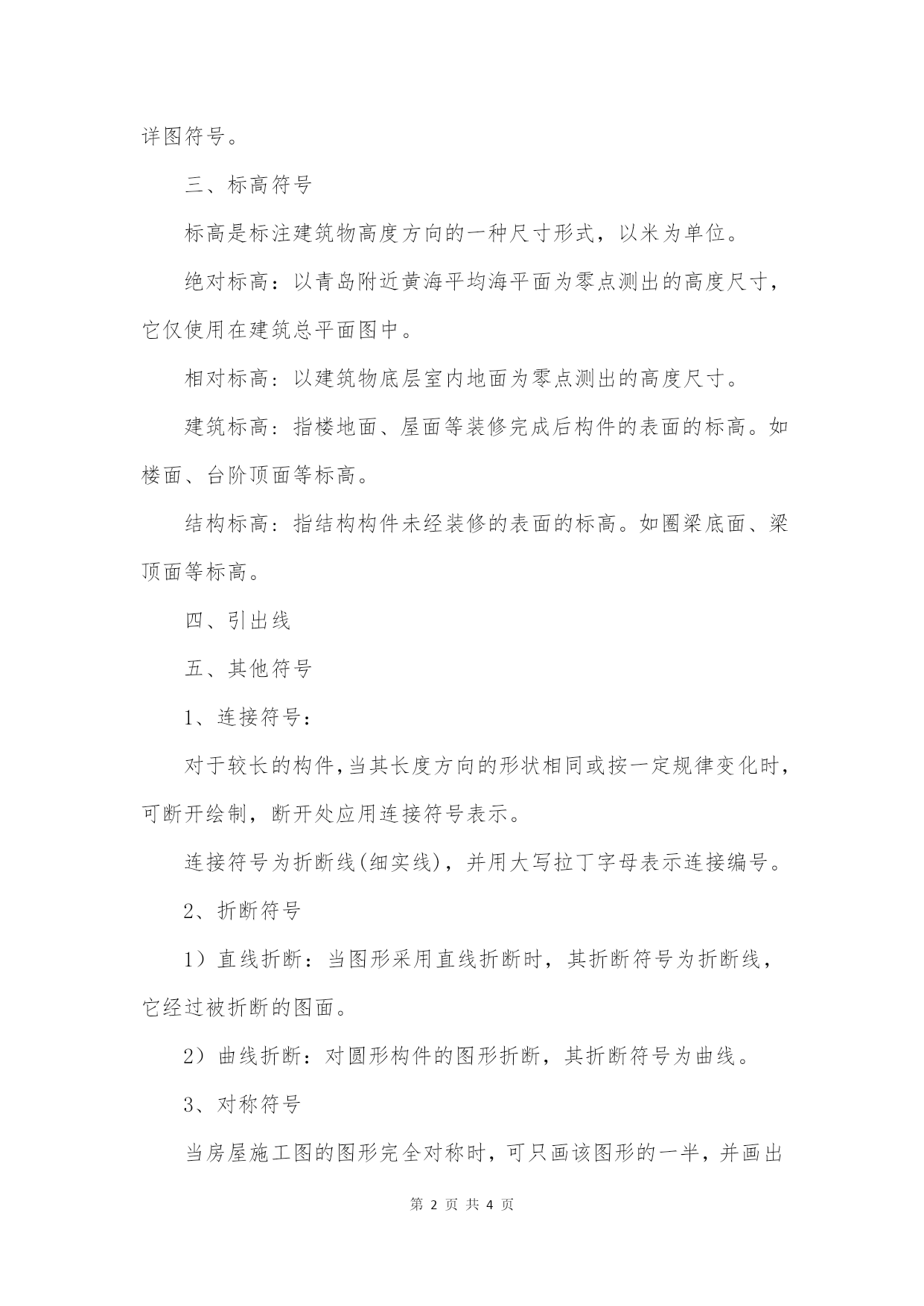

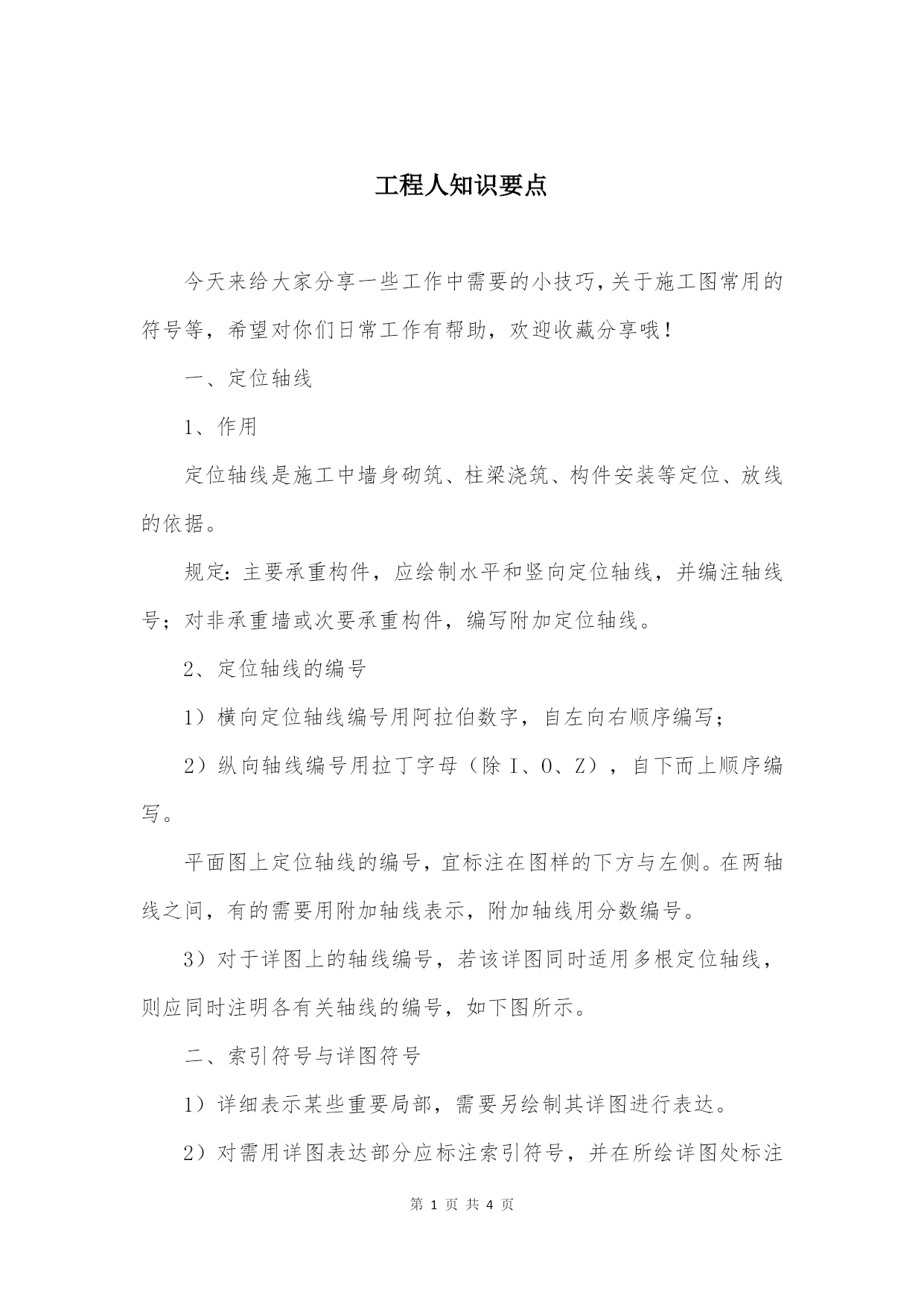

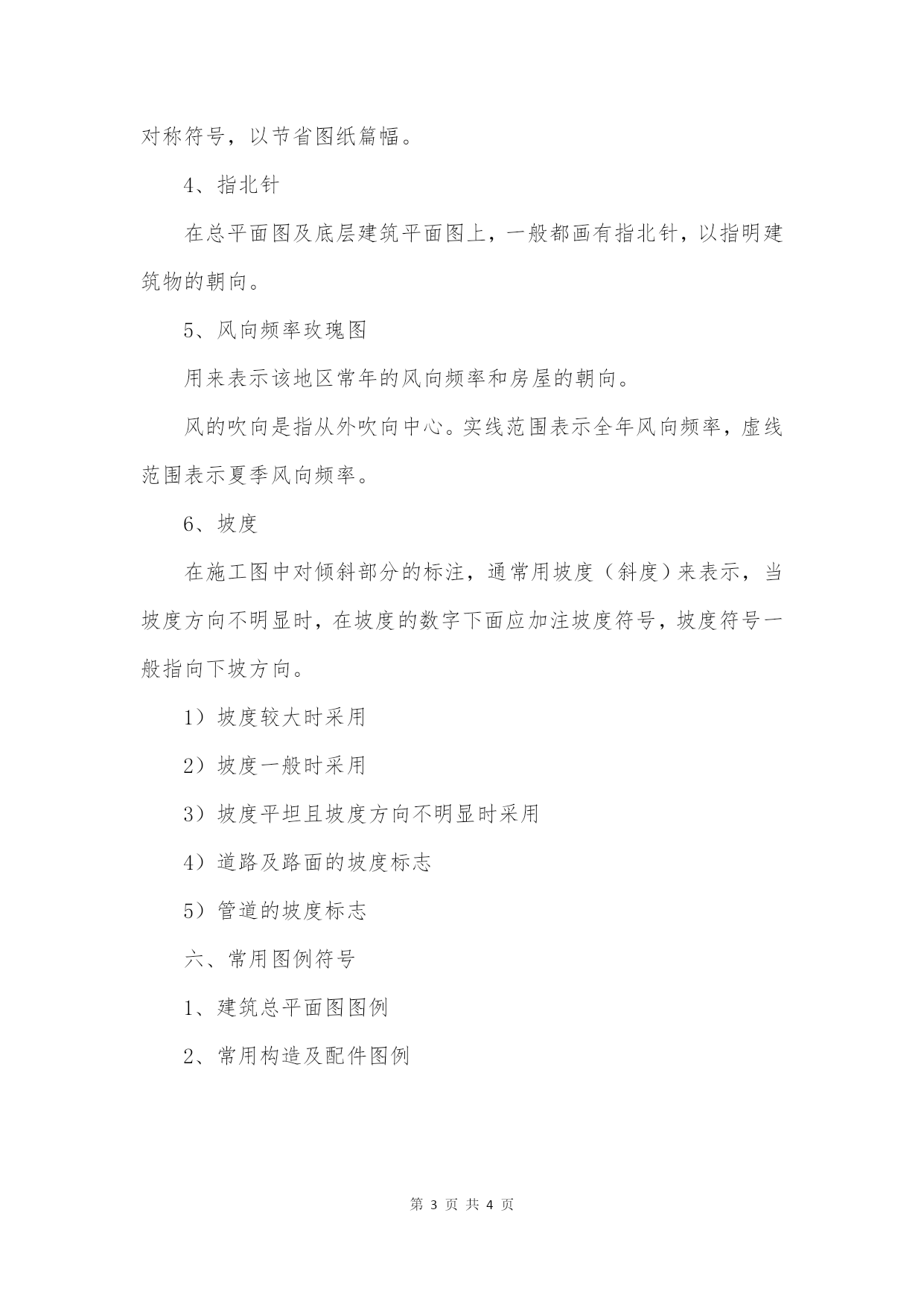

今天来给大家分享一些工作中需要的小技巧，关于施工图常用的符号等，希望对你们日常工作有帮助，欢迎收藏分享哦！一、定位轴线1、作用定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。2、定位轴线的编号1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。二、索引符号与详图符号1）详细表示某些重要局部，需要另绘制其详图进行表达。2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。三、标高符号标高是标注建筑物高度方向的一种尺寸形式，以米为单位。绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。相对标高:以建筑物底层室内地面为零点测出的高度尺寸。建筑标高:指楼地面、屋面等装修完成后构件的表面的标高。如楼面、台阶顶面等标高。结构标高:指结构构件未经装修的表面的标高。如圈梁底面、梁顶面等标高。四、引出线五、其他符号1、连接符号：对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。2、折断符号1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。3、对称符号当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。4、指北针在总平面图及底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。5、风向频率玫瑰图用来表示该地区常年的风向频率和房屋的朝向。风的吹向是指从外吹向中心。实线范围表示全年风向频率，虚线范围表示夏季风向频率。6、坡度在施工图中对倾斜部分的标注，通常用坡度（斜度）来表示，当坡度方向不明显时，在坡度的数字下面应加注坡度符号，坡度符号一般指向下坡方向。1）坡度较大时采用2）坡度一般时采用3）坡度平坦且坡度方向不明显时采用4）道路及路面的坡度标志5）管道的坡度标志六、常用图例符号1、建筑总平面图图例2、常用构造及配件图例
