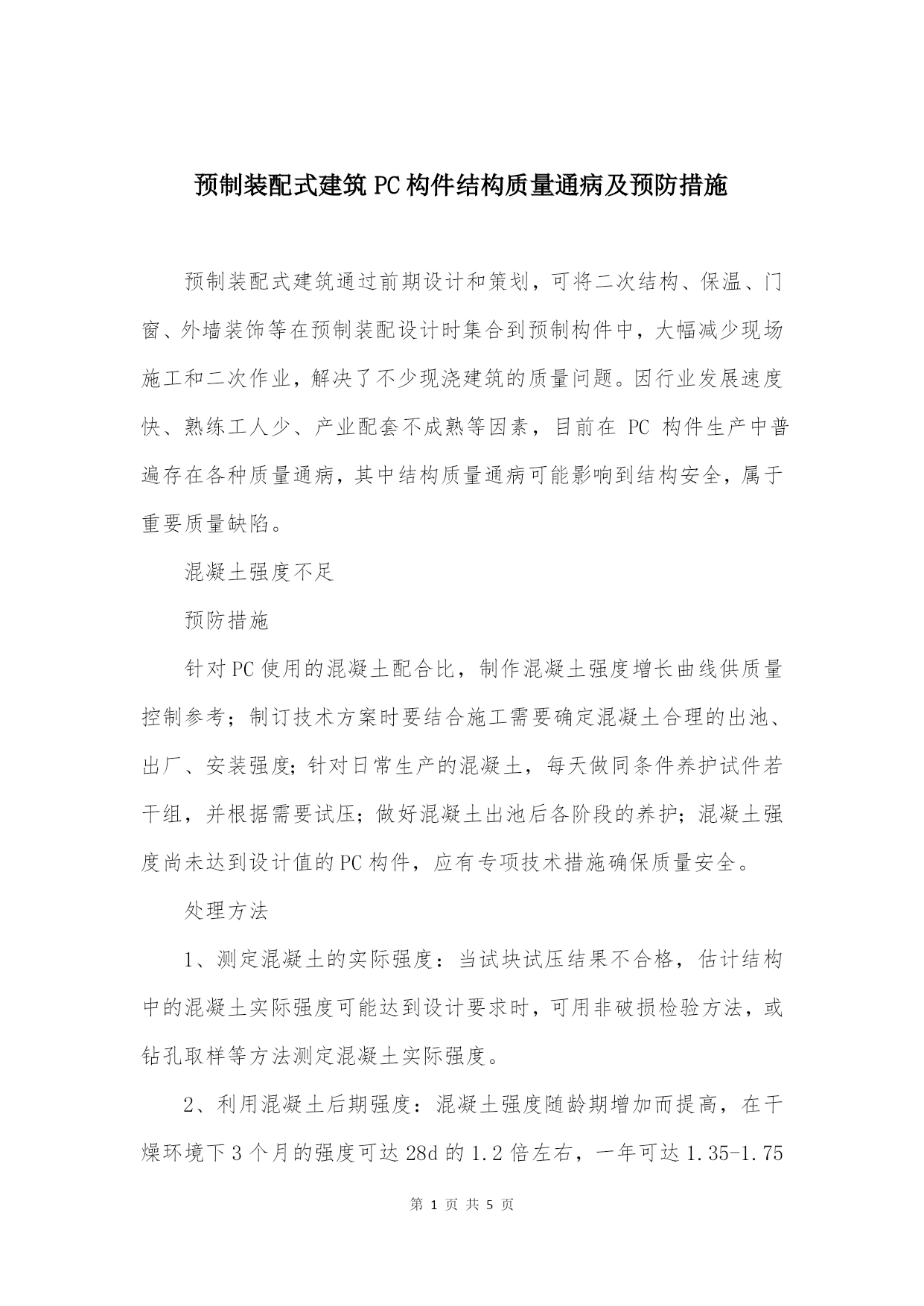

预制装配式建筑PC构件结构质量通病及预防措施

预制装配式建筑通过前期设计和策划，可将二次结构、保温、门窗、外墙装饰等在预制装配设计时集合到预制构件中，大幅减少现场施工和二次作业，解决了不少现浇建筑的质量问题。因行业发展速度快、熟练工人少、产业配套不成熟等因素，目前在PC构件生产中普遍存在各种质量通病，其中结构质量通病可能影响到结构安全，属于重要质量缺陷。混凝土强度不足预防措施针对PC使用的混凝土配合比，制作混凝土强度增长曲线供质量控制参考；制订技术方案时要结合施工需要确定混凝土合理的出池、出厂、安装强度；针对日常生产的混凝土，每天做同条件养护试件若干组，并根据需要试压；做好混凝土出池后各阶段的养护；混凝土强度尚未达到设计值的PC构件，应有专项技术措施确保质量安全。  处理方法1、测定混凝土的实际强度：当试块试压结果不合格，估计结构中的混凝土实际强度可能达到设计要求时，可用非破损检验方法，或钻孔取样等方法测定混凝土实际强度。2、利用混凝土后期强度：混凝土强度随龄期增加而提高，在干燥环境下3个月的强度可达28d的1.2倍左右，一年可达1.35-1.75倍。如果混凝土实际强度比设计要求低的不多，可以采用加强养护。3、减少结构荷载：由于混凝土强度不足造成结构承载能力明显下降，又不便采用加固补强方法处理时，通畅采用减少结构荷载的方法处理。例如，采用高效轻质的保温材料代替白灰炉渣或水泥炉渣等措施，减轻建筑物自重，又降低建筑物的总高度等。4、结构加固：柱混凝土强度不足时，可采用外包钢筋混凝土或外包钢加固，也可采用螺旋筋约束柱法加固。梁混凝土强度低导致抗剪能力不足时，可采用外包钢筋混凝土及粘帖钢板方法加固。当梁混凝土强度严重不足，导致正截面强度达不到规范要求时，可采用钢筋混凝土加高梁，也可采用预应力拉杆补强体系加固等。钢筋或结构预埋件尺寸偏差过大预防措施深化设计阶段应用bim技术进行构件钢筋之间、钢筋与预埋件预留孔洞之间的碰撞检查；采用高精度机械进行钢筋半成品加工；结合安装工艺，考虑预留钢筋与现浇段的钢筋的位置关系；钢筋绑扎或焊接必须牢固，固定钢筋骨架和预埋件的措施可靠有效；浇筑混凝土之后要专门安排工人对预埋件和钢筋进行复位；严格执行检验程序。  处理方法对施工过程中发现的钢筋和预埋件偏位问题，应当及时整改，没有达到标准要求不能进入下一道工序；对已经形成的钢筋和预埋件偏位，能够复位的尽量复位，不能复位的要测量数据，提请设计和监理洽商，是否可以降低标准使用（让步接收），确实无法满足结构要求的，构件报废，结构返工重做。钢筋保护层厚度不合格预防措施应用BIM技术进行构件钢筋保护层厚度模拟，将不同保护层厚度进行协调，便于控制；采用符合要求的保护层厚度垫块；加强钢筋半成品、成品保护；混凝土浇筑过程中应采取措施，严禁砸、压、踩踏和直接顶撬钢筋；双层钢筋之间应有足够多的防塌陷支架；加强质量检验。  处理方法钢筋保护层厚度不合格，如果是由于钢筋偏位导致的，经设计、监理会商同意可使用，但要有特殊保障措施，否则报废；如果是由于构件本身尺寸偏差过大，则要具体分析是否可用。钢筋保护层厚度看似小问题，但一旦发生很难处理，而且往往是大面积系统性的，应当引起重视。裂缝预防措施合理的构件结构设计（尤其是针对施工荷载的构造配筋）；优化混凝土配合比，控制混凝土自身收缩；采取措施做好混凝土强度增长关键期（水泥水化反应前期）的养护工作；制订详细的构件吊装、码放、倒运、安装方案并严格执行；对于清水混凝土构件，应及时涂刷养护剂和保护剂。  处理方法裂纹处理的基本原则是首先要分析清楚形成的原因，如果是长期存在的应力造成的裂纹，首先要想办法消除应力或者将应力控制在可承受范围内；如果是短暂应力造成的裂纹，应力已经消除，则主要处理已形成的缝。表面裂纹（宽度小于0.2mm，长度小于30mm，深度小于10mm），一般不影响结构，主要措施是将裂纹封闭，以免水汽进入构件肌体，引起钢筋锈蚀；对于宽度较宽、较深甚至是贯通的裂纹，要采取灌注环氧树脂的方法将内部裂纹填实，再进行表面封闭。超过规范规定的裂纹，应制定专项技术方案报设计和监理审批后执行。已经破坏严重的构件，则已无修补必要。灌浆孔堵塞预防措施优化套筒结构，便于施工质量保证；做好灌浆管固定和保护，工装应安全可靠；混凝土浇筑时避免碰到灌浆管及其定位工装；严格执行检验制度，在灌浆管安装、混凝土浇筑、成品验收时都要检验灌浆管的畅通性。  处理方法（１）适当增大对位孔径。预制钢筋与现场钢筋孔洞对位问题一直是预制装配式建筑现场施工的重点难点。建议可以在满足规范要求的前提下，适当增大钢筋对位孔洞，这样可以使对位钢筋的入孔率增多，从而使钢筋的纵向整体性增强，
