电梯井道吸音板工程
施
工
方
案
编制人：杜志涛
审核人：马江
审批人：罗楠
编制单位：北京胜美龙建筑装饰工程有限公司
编制日期：年月日施工技术施工技术
施工技术
施工技术

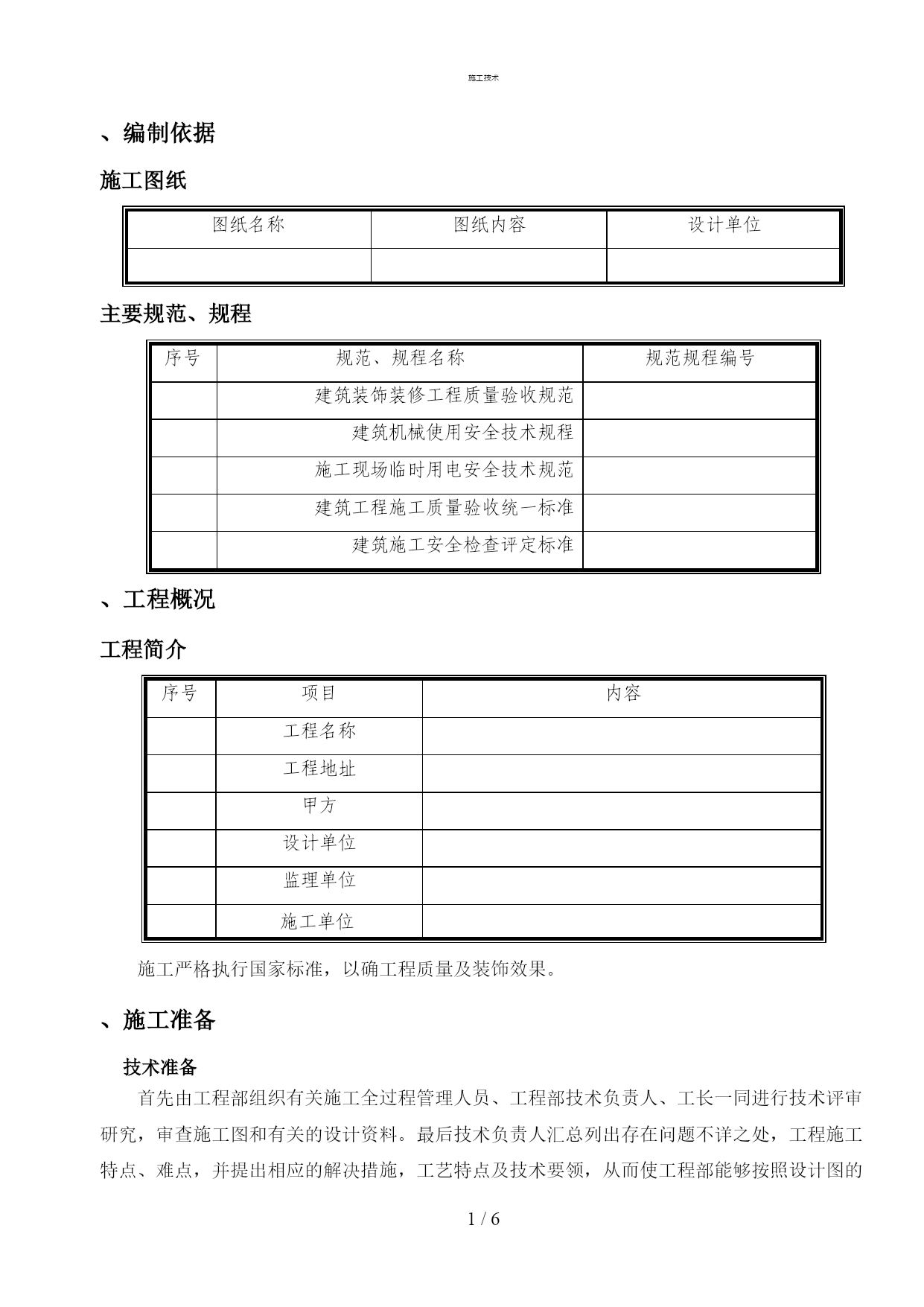

、编制依据
施工图纸
图纸名称图纸内容设计单位主要规范、规程
序号规范、规程名称规范规程编号建筑装饰装修工程质量验收规范建筑机械使用安全技术规程施工现场临时用电安全技术规范建筑工程施工质量验收统一标准建筑施工安全检查评定标准、工程概况
工程简介
序号项目内容工程名称工程地址甲方设计单位监理单位施工单位施工严格执行国家标准，以确工程质量及装饰效果。
、施工准备
技术准备
首先由工程部组织有关施工全过程管理人员、工程部技术负责人、工长一同进行技术评审研究，审查施工图和有关的设计资料。最后技术负责人汇总列出存在问题不详之处，工程施工特点、难点，并提出相应的解决措施，工艺特点及技术要领，从而使工程部能够按照设计图的要求顺利进行施工并达到业主的最终要求。

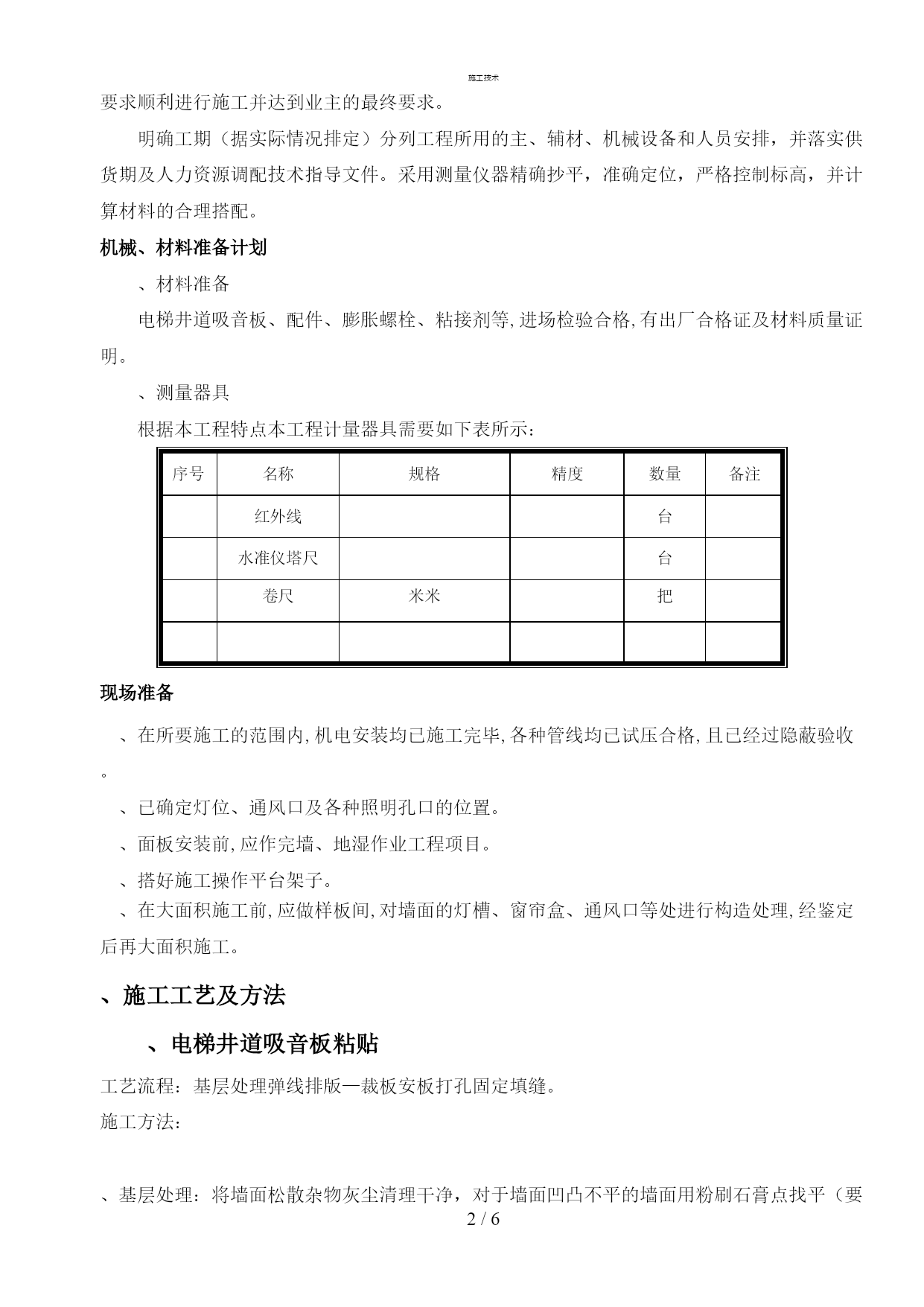

明确工期（据实际情况排定）分列工程所用的主、辅材、机械设备和人员安排，并落实供货期及人力资源调配技术指导文件。采用测量仪器精确抄平，准确定位，严格控制标高，并计算材料的合理搭配。
机械、材料准备计划
、材料准备
电梯井道吸音板、配件、膨胀螺栓、粘接剂等,进场检验合格,有出厂合格证及材料质量证明。
、测量器具
根据本工程特点本工程计量器具需要如下表所示：
序号名称规格精度数量备注红外线台水准仪塔尺台卷尺米米把现场准备
、在所要施工的范围内,机电安装均已施工完毕,各种管线均已试压合格,且已经过隐蔽验收。
、已确定灯位、通风口及各种照明孔口的位置。
、面板安装前,应作完墙、地湿作业工程项目。
、搭好施工操作平台架子。
、在大面积施工前,应做样板间,对墙面的灯槽、窗帘盒、通风口等处进行构造处理,经鉴定后再大面积施工。
、施工工艺及方法
、电梯井道吸音板粘贴
工艺流程：基层处理弹线排版—裁板安板打孔固定填缝。
施工方法：

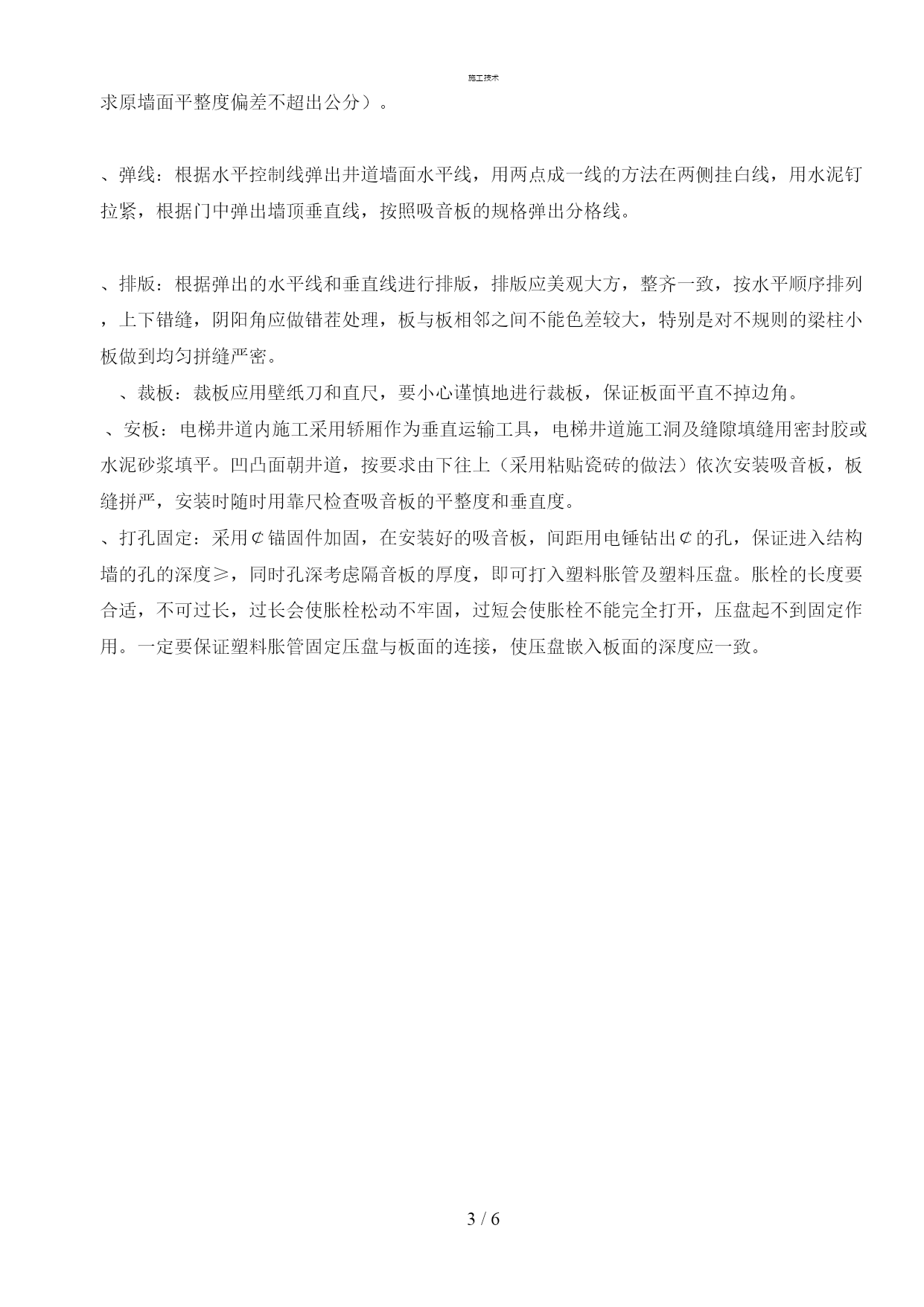

、基层处理：将墙面松散杂物灰尘清理干净，对于墙面凹凸不平的墙面用粉刷石膏点找平（要求原墙面平整度偏差不超出公分）。
、弹线：根据水平控制线弹出井道墙面水平线，用两点成一线的方法在两侧挂白线，用水泥钉拉紧，根据门中弹出墙顶垂直线，按照吸音板的规格弹出分格线。
、排版：根据弹出的水平线和垂直线进行排版，排版应美观大方，整齐一致，按水平顺序排列，上下错缝，阴阳角应做错茬处理，板与板相邻之间不能色差较大，特别是对不规则的梁柱小板做到均匀拼缝严密。
、裁板：裁板应用壁纸刀和直尺，要小心谨慎地进行裁板，保证板面平直不掉边角。
、安板：电梯井道内施工采用轿厢作为垂直运输工具，电梯井道施工洞及缝隙填缝用密封胶或水泥砂浆填平。凹凸面朝井道，按要求由下往上（采用粘贴瓷砖的做法）依次安装吸音板，板缝拼严，安装时随时用靠尺检查吸音板的平整度和垂直度。
、打孔固定：采用￠锚固件加固，在安装好的吸音板，间距用电锤钻出￠的孔，保证进入结构墙的孔的深度≥，同时孔深考虑隔音板的厚度，即可打入塑料胀管及塑料压盘。胀栓的长度要合适，不可过长，过长会使胀栓松动不牢固，过短会使胀栓不能完全打开，压盘起不到固定作用。一定要保证塑料胀管固定压盘与板面的连接，使压盘嵌入板面的深度应一致。

、质量保证措施
、严把质量关，专业工长必须对每一道工序技术交底，施工队做好自检记录，并协同监理和设计验收各道工序，做好验收签证，专业工长须熟知国家质量规范标准,验收标准不得低于国家标准。
、专业施工全过程管理人员要有良好的管理施工资料的能力，整理和保存施工图纸及签证资料，每天填写施工日志。
、成品保护
、罩面板及其他材料在人场存放、使用过程中应严格管理,保证不变形、不受潮、不生锈。
、机电管道、线路如与施工位置矛盾,须经过项目技术人员同意后更改,不得随意改变、挪动吊杆。
、为了保护成品,罩面板安装必须在棚内管道试水、调试等一切工序全部验收后进行。
、设专人负责成品保护工作,发现有保护设施损坏的,要及时恢复。
、工序交接全部采用书面形式由双方签字认可,由下道工序作业人员和成品保护负责人同时签字确认,并保存工序交接书面材料,下道工序作业人员对防止成品的污染、损坏或丢失负直接责任,成品保护专人对成品保护负监督、检查责任。
、安全、文明施工
、现场临时水电设专人管理,防止长明灯、长流水。用水、用电分开计量,通过对数据的分析得到节能效果并逐步改进。
、工人操作地点和周围必须清洁整齐,做到活完脚下清,工完场地清,制定严格的成品保护措施。
、持证上岗制:特殊工种必须持有上岗操作证,严禁无证上岗。
、中小型机具必须经检验合格,履行验收手续后方可使用。同时应由专门人员使用操作并负责维修保养。建立中小型机具的安全操作制度,并将安全操作制度牌挂在机具旁明显处。
