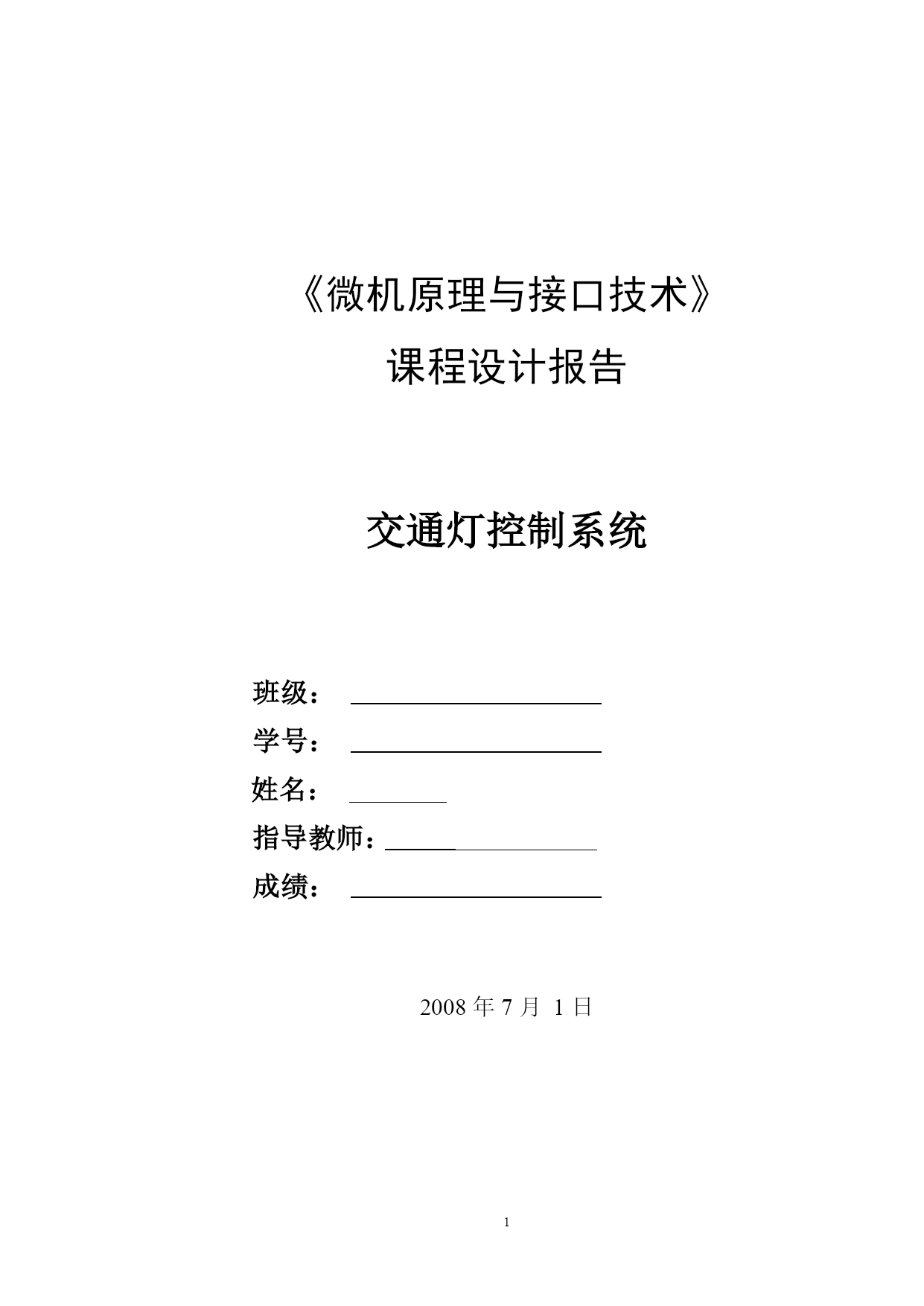

《微机原理与接口技术》
课程设计报告

交通灯控制系统

班级：
学号：
姓名：
指导教师：
成绩：

2008年7月1日

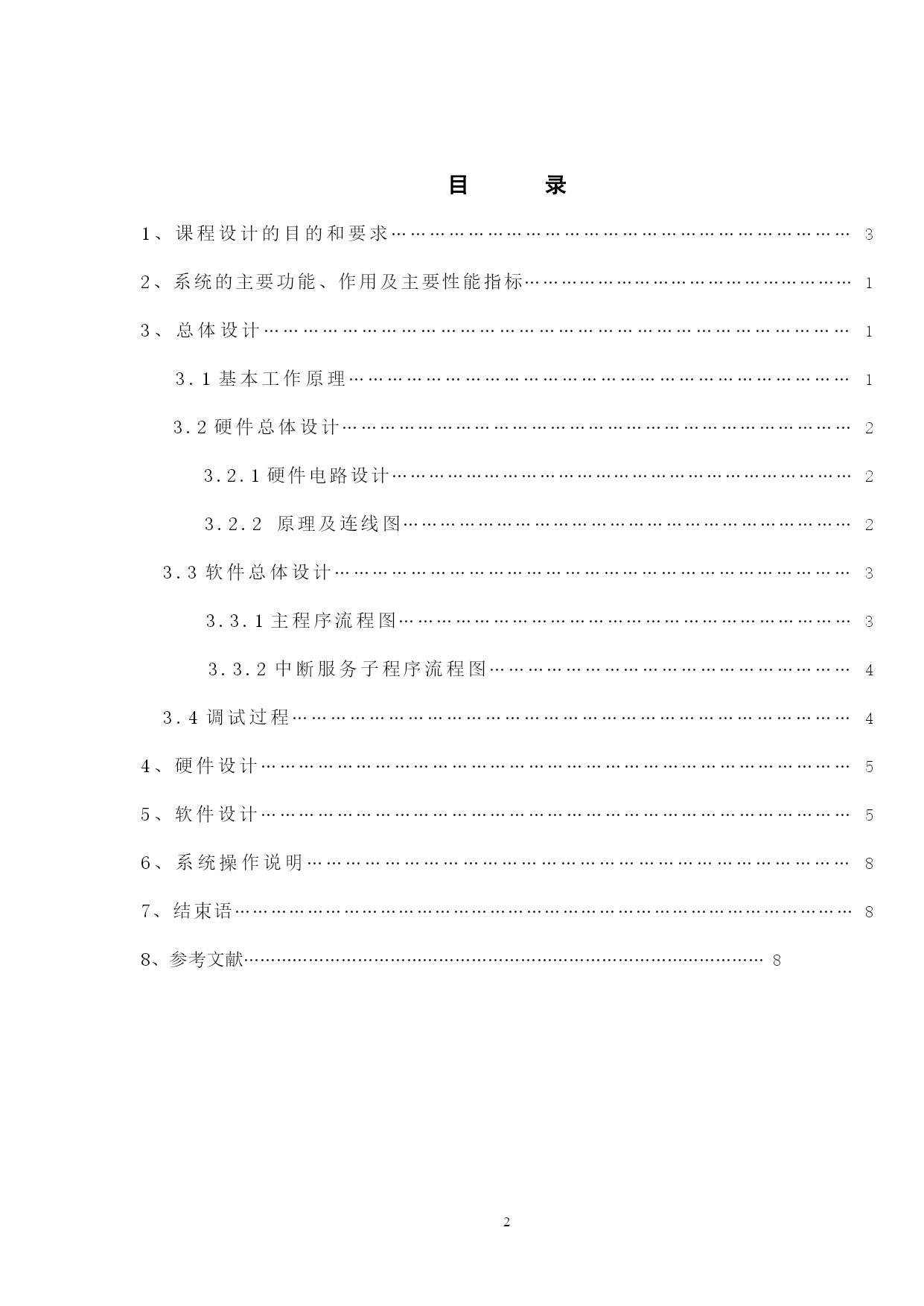

目录
1、课程设计的目的和要求………………………………………………………………3
2、系统的主要功能、作用及主要性能指标………………………………………………1
3、总体设计………………………………………………………………………………1
3.1基本工作原理……………………………………………………………………1
3.2硬件总体设计………………………………………………………………………2
3.2.1硬件电路设计…………………………………………………………………2
3.2.2原理及连线图………………………………………………………………2
3.3软件总体设计………………………………………………………………………3
3.3.1主程序流程图………………………………………………………………3
3.3.2中断服务子程序流程图…………………………………………………4
3.4调试过程……………………………………………………………………………4
4、硬件设计…………………………………………………………………………………5
5、软件设计…………………………………………………………………………………5
6、系统操作说明…………………………………………………………………………8
7、结束语…………………………………………………………………………………………8
8、参考文献……………………………………………………………………………………8

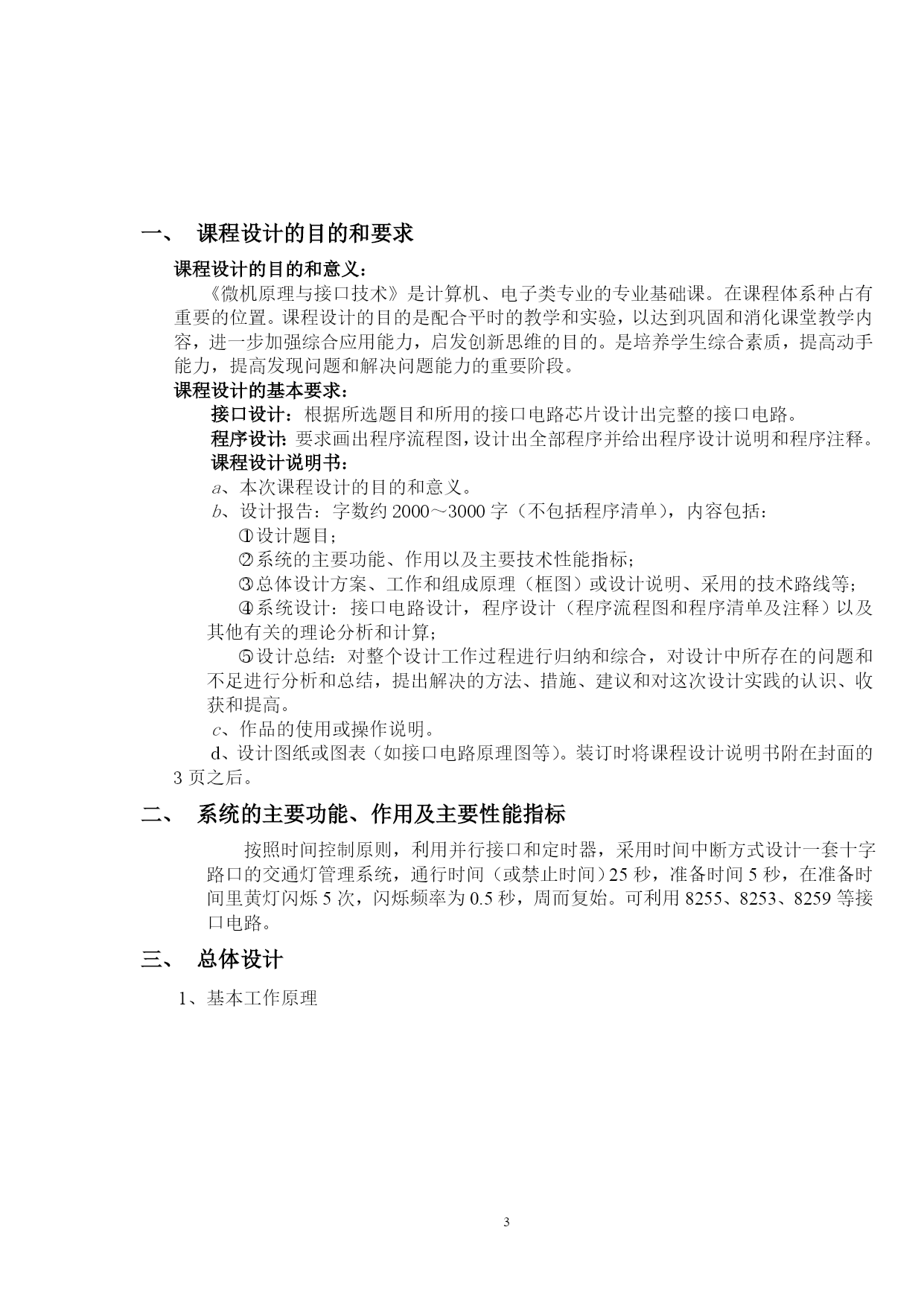

课程设计的目的和要求
课程设计的目的和意义：
《微机原理与接口技术》是计算机、电子类专业的专业基础课。在课程体系种占有重要的位置。课程设计的目的是配合平时的教学和实验，以达到巩固和消化课堂教学内容，进一步加强综合应用能力，启发创新思维的目的。是培养学生综合素质，提高动手能力，提高发现问题和解决问题能力的重要阶段。
课程设计的基本要求：
接口设计：根据所选题目和所用的接口电路芯片设计出完整的接口电路。
程序设计：要求画出程序流程图，设计出全部程序并给出程序设计说明和程序注释。
课程设计说明书：
a、本次课程设计的目的和意义。
b、设计报告：字数约2000～3000字（不包括程序清单），内容包括：
eq\o\ac(○,1)设计题目；
eq\o\ac(○,2)系统的主要功能、作用以及主要技术性能指标；
eq\o\ac(○,3)总体设计方案、工作和组成原理（框图）或设计说明、采用的技术路线等；
eq\o\ac(○,4)系统设计：接口电路设计，程序设计（程序流程图和程序清单及注释）以及其他有关的理论分析和计算；
eq\o\ac(○,5)设计总结：对整个设计工作过程进行归纳和综合，对设计中所存在的问题和不足进行分析和总结，提出解决的方法、措施、建议和对这次设计实践的认识、收获和提高。
c、作品的使用或操作说明。
d、设计图纸或图表（如接口电路原理图等）。装订时将课程设计说明书附在封面的3页之后。
系统的主要功能、作用及主要性能指标
按照时间控制原则，利用并行接口和定时器，采用时间中断方式设计一套十字路口的交通灯管理系统，通行时间（或禁止时间）25秒，准备时间5秒，在准备时间里黄灯闪烁5次，闪烁频率为0.5秒，周而复始。可利用8255、8253、8259等接口电路。
总体设计
1、基本工作原理

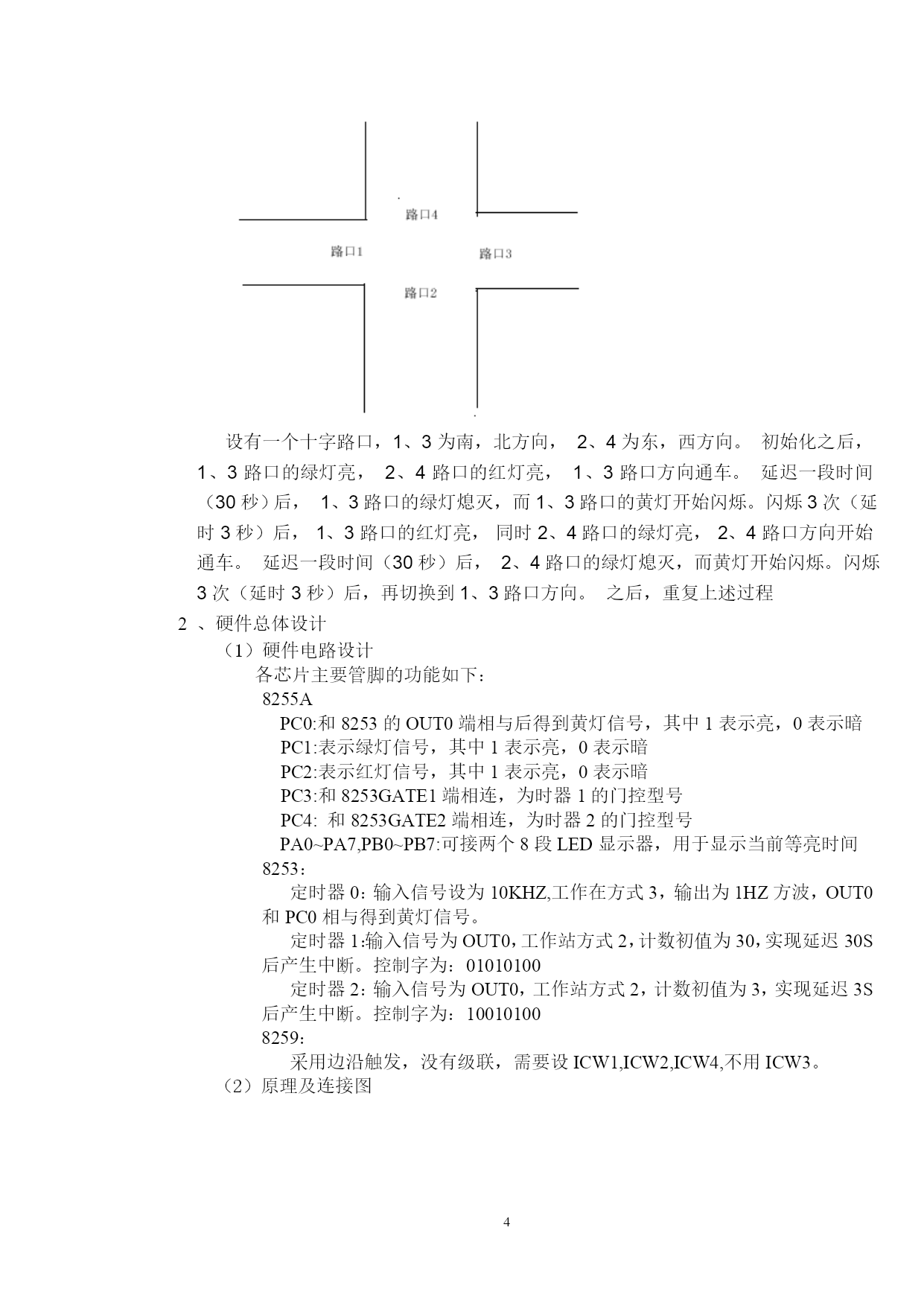

设有一个十字路口，1、3为南，北方向，2、4为东，西方向。初始化之后，1、3路口的绿灯亮，2、4路口的红灯亮，1、3路口方向通车。延迟一段时间（30秒）后，1、3路口的绿灯熄灭，而1、3路口的黄灯开始闪烁。闪烁3次（延时3秒）后，1、3路口的红灯亮，同时2、4路口的绿灯亮，2、4路口方向开始通车。延迟一段时间（30秒）后，2、4路口的绿灯熄灭，而黄灯开始闪烁。闪烁3次（延时3秒）后，再切换到1、3路口方向。之后，重复上述过程

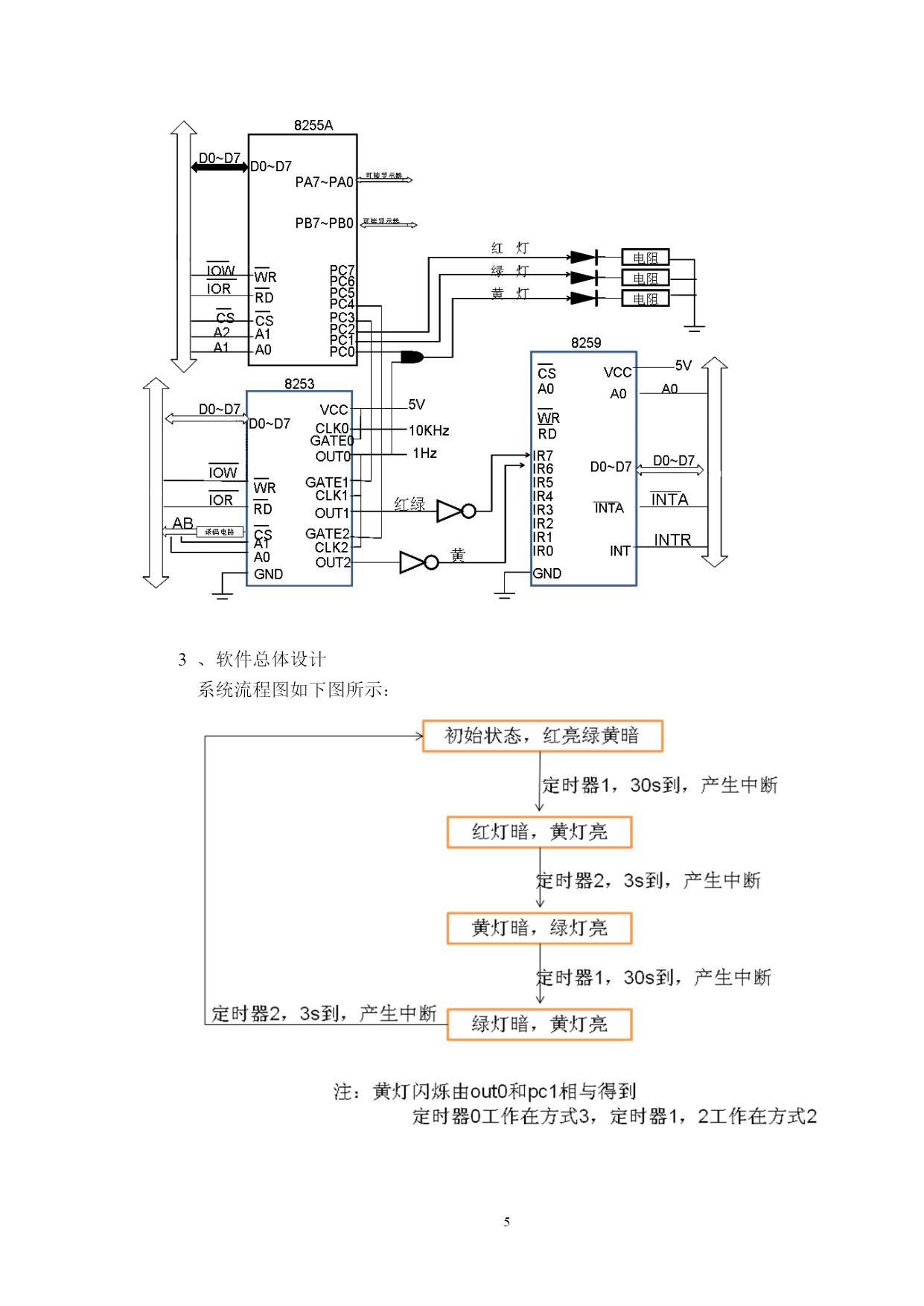

2、硬件总体设计
（1）硬件电路设计
各芯片主要管脚的功能如下：
8255A
PC0:和8253的OUT0端相与后得到黄灯信号，其中1表示亮，0表示暗
PC1:表示绿灯信号，其中1表示亮，0表示暗
PC2:表示红灯信号，其中1表示亮，0表示暗
PC3:和8253GATE1端相连，为时器1的门控型号
PC4:和8253GATE2端相连，为时器2的门控型号
PA0~PA7,PB0~PB7:可接两个8段LED显示器，用于显示当前等亮时间
8253：
定时器0：输入信号设为10KHZ,工作在方式3，输出为1HZ方波，OUT0和PC0相与得到黄灯信号。
定时器1：输入信号为OUT0，工作站方式2，计数初值为30，实现延迟30S后产生中断。控制字为：0
