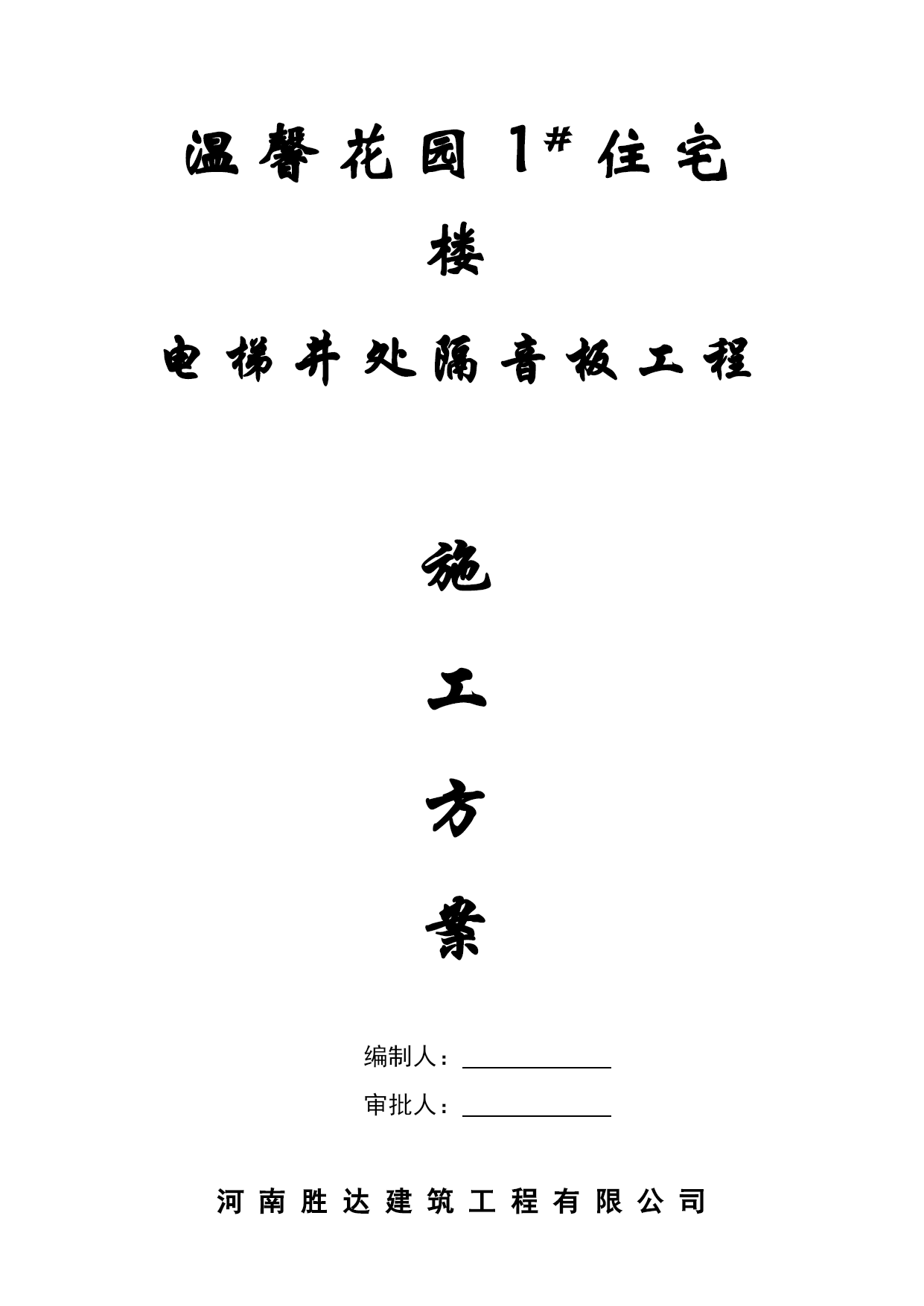

温馨花园1＃住宅楼
电梯井处隔音板工程

施
工
方
案

编制人：
审批人：

河南胜达建筑工程有限公司
2008年04月10日

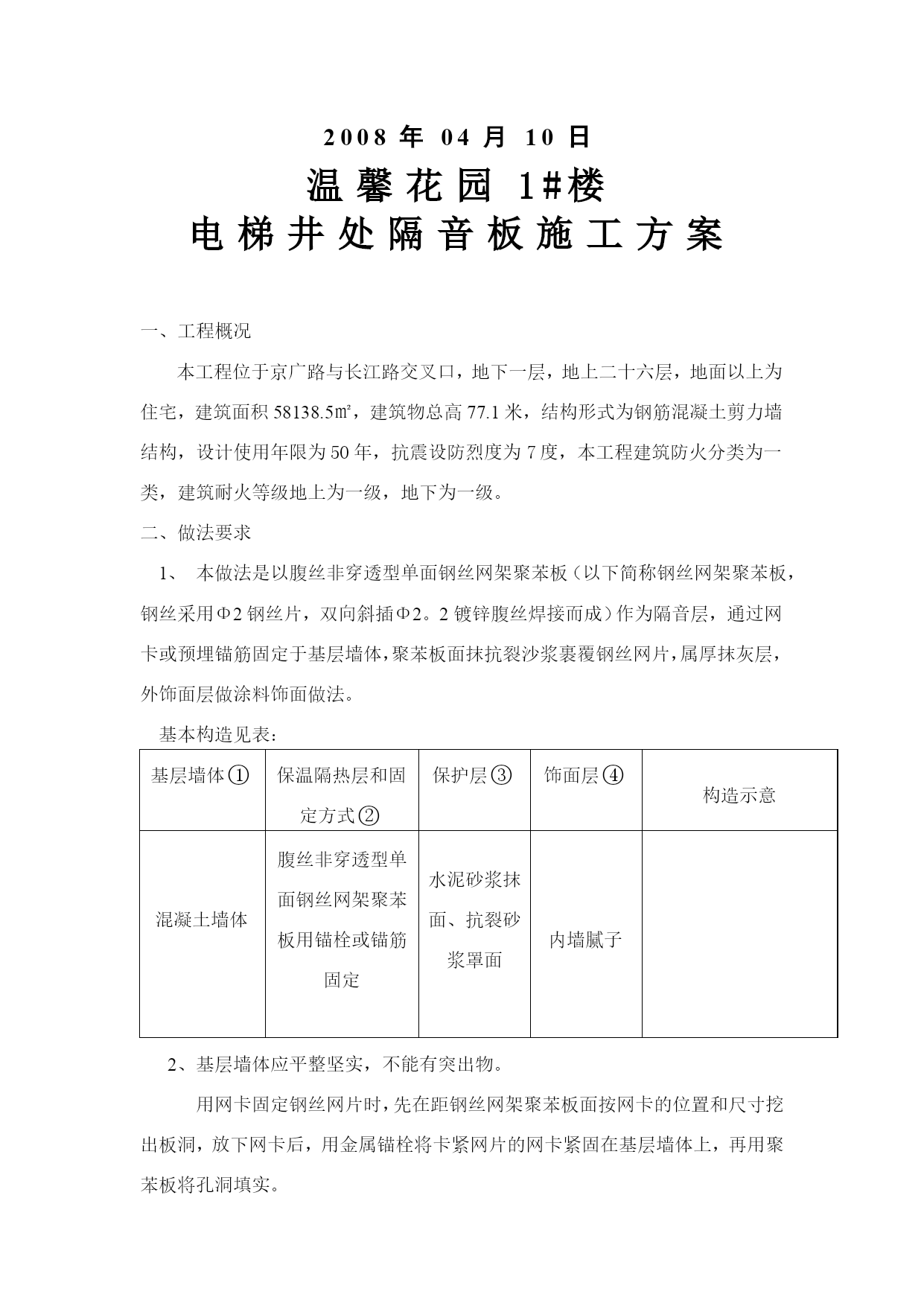

温馨花园1#楼
电梯井处隔音板施工方案

一、工程概况
本工程位于京广路与长江路交叉口，地下一层，地上二十六层，地面以上为住宅，建筑面积58138.5㎡，建筑物总高77.1米，结构形式为钢筋混凝土剪力墙结构，设计使用年限为50年，抗震设防烈度为7度，本工程建筑防火分类为一类，建筑耐火等级地上为一级，地下为一级。
二、做法要求
1、本做法是以腹丝非穿透型单面钢丝网架聚苯板（以下简称钢丝网架聚苯板，钢丝采用Φ2钢丝片，双向斜插Φ2。2镀锌腹丝焊接而成）作为隔音层，通过网卡或预埋锚筋固定于基层墙体，聚苯板面抹抗裂沙浆裹覆钢丝网片，属厚抹灰层，外饰面层做涂料饰面做法。
基本构造见表：
基层墙体eq\o\ac(○,1)保温隔热层和固定方式eq\o\ac(○,2)保护层eq\o\ac(○,3)饰面层eq\o\ac(○,4)构造示意混凝土墙体
腹丝非穿透型单面钢丝网架聚苯板用锚栓或锚筋固定
水泥砂浆抹面、抗裂砂浆罩面
内墙腻子2、基层墙体应平整坚实，不能有突出物。
用网卡固定钢丝网片时，先在距钢丝网架聚苯板面按网卡的位置和尺寸挖出板洞，放下网卡后，用金属锚栓将卡紧网片的网卡紧固在基层墙体上，再用聚苯板将孔洞填实。

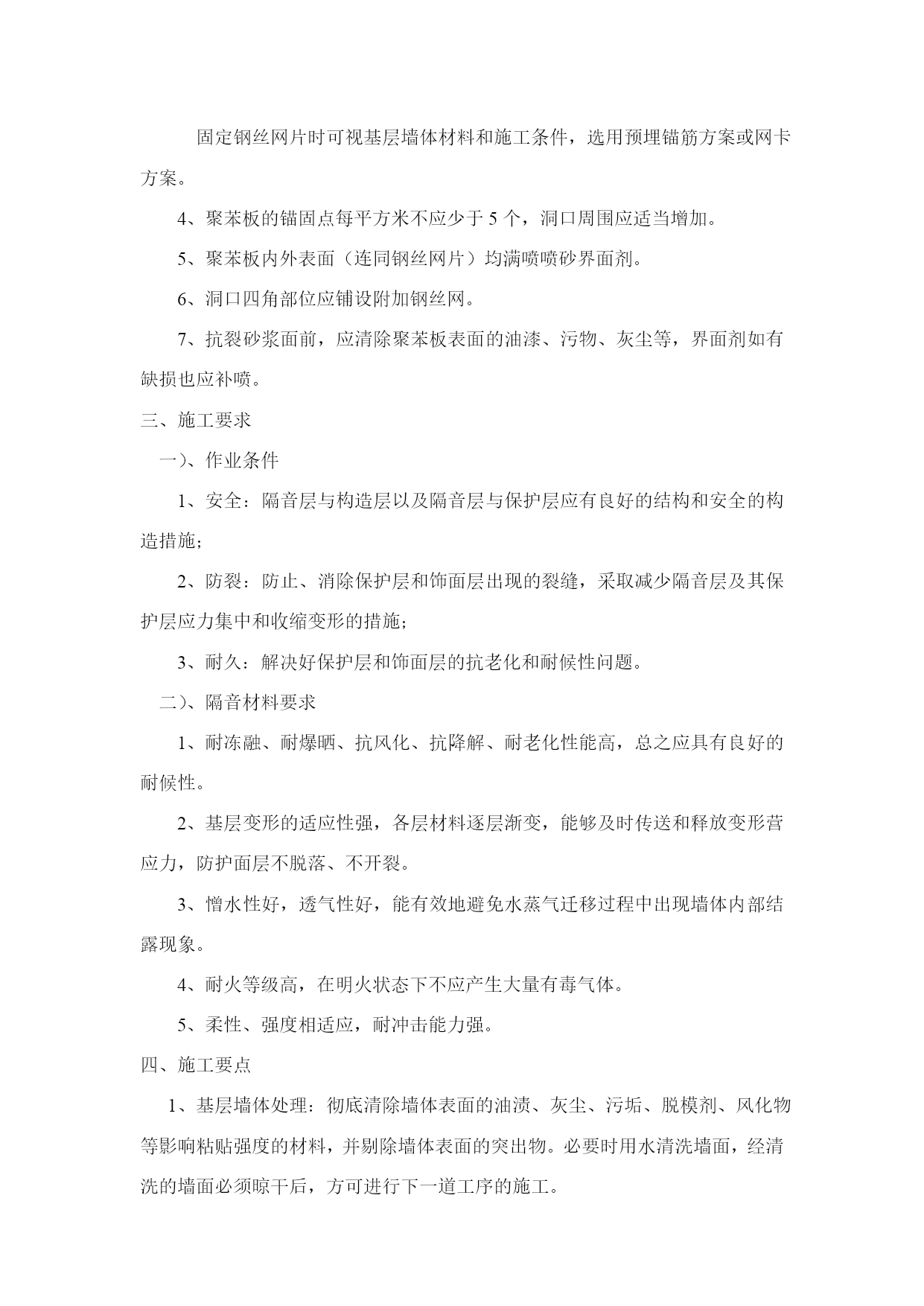

固定钢丝网片时可视基层墙体材料和施工条件，选用预埋锚筋方案或网卡方案。
4、聚苯板的锚固点每平方米不应少于5个，洞口周围应适当增加。
5、聚苯板内外表面（连同钢丝网片）均满喷喷砂界面剂。
6、洞口四角部位应铺设附加钢丝网。
7、抗裂砂浆面前，应清除聚苯板表面的油漆、污物、灰尘等，界面剂如有缺损也应补喷。
三、施工要求
一）、作业条件
1、安全：隔音层与构造层以及隔音层与保护层应有良好的结构和安全的构造措施；
2、防裂：防止、消除保护层和饰面层出现的裂缝，采取减少隔音层及其保护层应力集中和收缩变形的措施；
3、耐久：解决好保护层和饰面层的抗老化和耐候性问题。
二）、隔音材料要求
1、耐冻融、耐爆晒、抗风化、抗降解、耐老化性能高，总之应具有良好的耐候性。
2、基层变形的适应性强，各层材料逐层渐变，能够及时传送和释放变形营应力，防护面层不脱落、不开裂。
3、憎水性好，透气性好，能有效地避免水蒸气迁移过程中出现墙体内部结露现象。
4、耐火等级高，在明火状态下不应产生大量有毒气体。
5、柔性、强度相适应，耐冲击能力强。
四、施工要点
1、基层墙体处理：彻底清除墙体表面的油渍、灰尘、污垢、脱模剂、风化物等影响粘贴强度的材料，并剔除墙体表面的突出物。必要时用水清洗墙面，经清洗的墙面必须晾干后，方可进行下一道工序的施工。

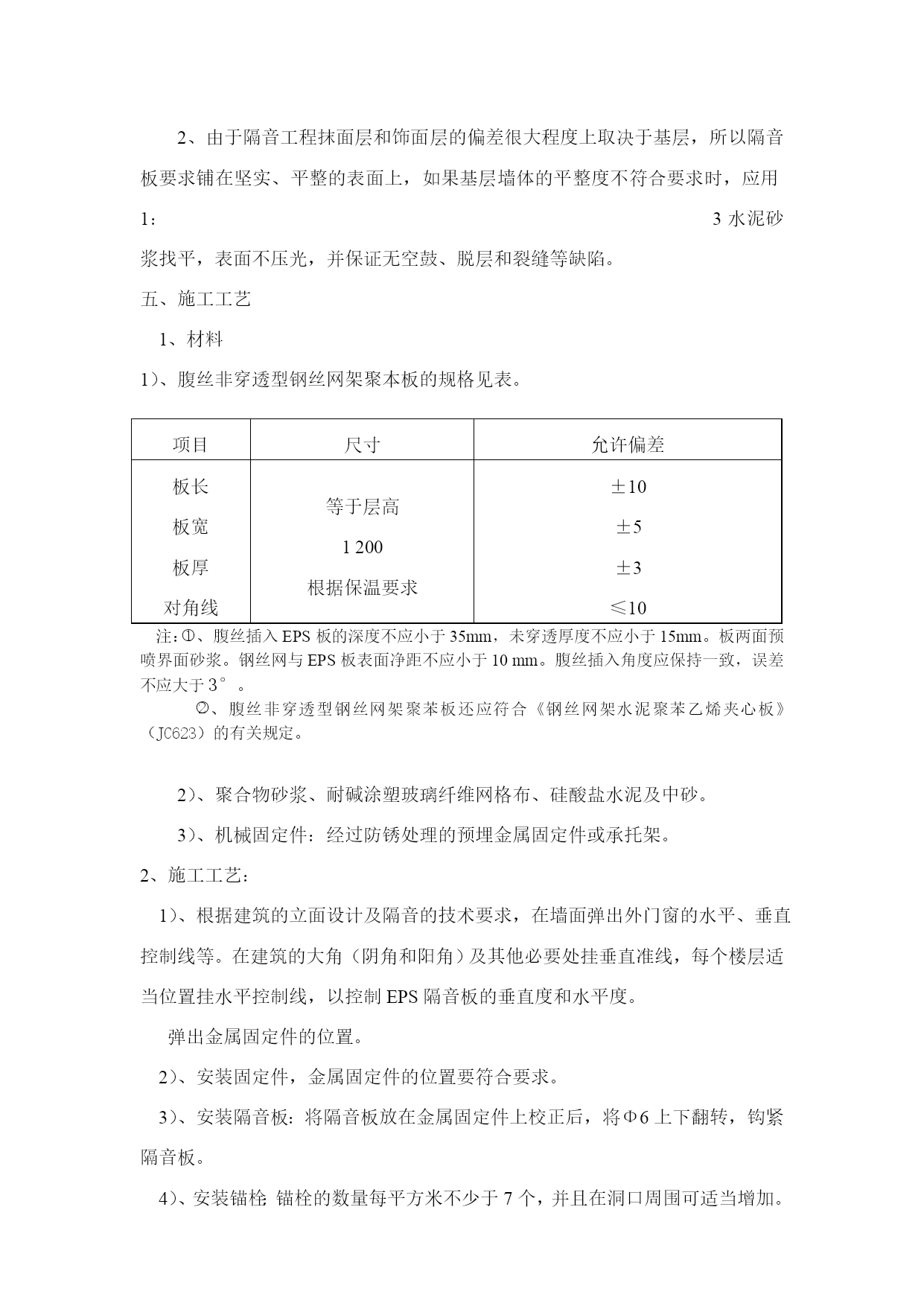

2、由于隔音工程抹面层和饰面层的偏差很大程度上取决于基层，所以隔音板要求铺在坚实、平整的表面上，如果基层墙体的平整度不符合要求时，应用1：3水泥砂浆找平，表面不压光，并保证无空鼓、脱层和裂缝等缺陷。
五、施工工艺
1、材料
1）、腹丝非穿透型钢丝网架聚本板的规格见表。

项目尺寸允许偏差板长
板宽
板厚
对角线等于层高
1200
根据保温要求±10
±5
±3
≤10注：eq\o\ac(○,1)、腹丝插入EPS板的深度不应小于35mm，未穿透厚度不应小于15mm。板两面预喷界面砂浆。钢丝网与EPS板表面净距不应小于10mm。腹丝插入角度应保持一致，误差不应大于3°。
eq\o\ac(○,2)、腹丝非穿透型钢丝网架聚苯板还应符合《钢丝网架水泥聚苯乙烯夹心板》（JC623）的有关规定。

2）、聚合物砂浆、耐碱涂塑玻璃纤维网格布、硅酸盐水泥及中砂。
3）、机械固定件：经过防锈处理的预埋金属固定件或承托架。
2、施工工艺：
1）、根据建筑的立面设计及隔音的技术要求，在墙面弹出外门窗的水平、垂直控制线等。在建筑的大角（阴角和阳角）及其他必要处挂垂直准线，每个楼层适当位置挂水平控制线，以控制EPS隔音板的垂直度和水平度。
弹出金属固定件的位置。
2）、安装固定件，金属固定件的位置要符合要求。
3）、安装隔音板：将隔音板放在金属固定件上校正后，将Φ6上下翻转，钩紧隔音板。
4）、安装锚栓：锚栓的数量每平方米不少于7个，并且在洞口周围可适当增加。

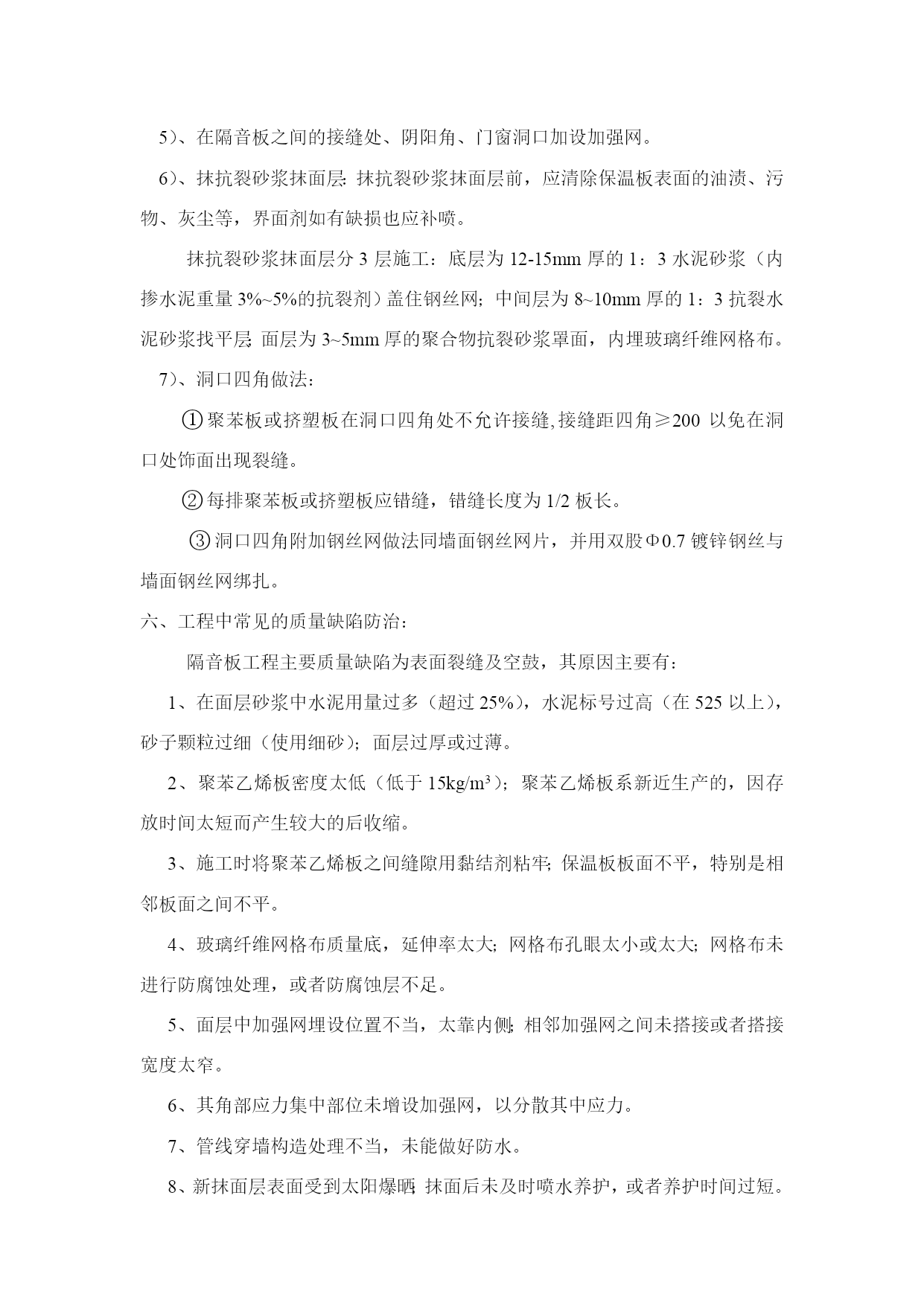

5）、在隔音板之间的接缝处、阴阳角、门窗洞口加设加强网。
6）、抹抗裂砂浆抹面层：抹抗裂砂浆抹面层前，应清除保温板表面的油渍、污物、灰尘等，界面剂如有缺损也应补喷。
抹抗裂砂浆抹面层分3层施工：底层为12-15mm厚的1：3水泥砂浆（内掺水泥重量3%~5%的抗裂剂）盖住钢丝网；中间层为8~10mm厚的1：3抗裂水泥砂浆找平层；面层为3~5mm厚的聚合物抗裂砂浆罩面，内埋玻璃纤维网格布。
7）、洞口四角做法：
eq\o\ac(○,1)
