BBS系统的UML建模实验
小组成员：张辉李明刘选雨丁经纬吴恺郭江
系统的功能需求
系统的UML建模
会员发帖回贴的时序图
BBS的协作图
系统中的类
BBS的状态图
BBS的组件图
BBS的配置图

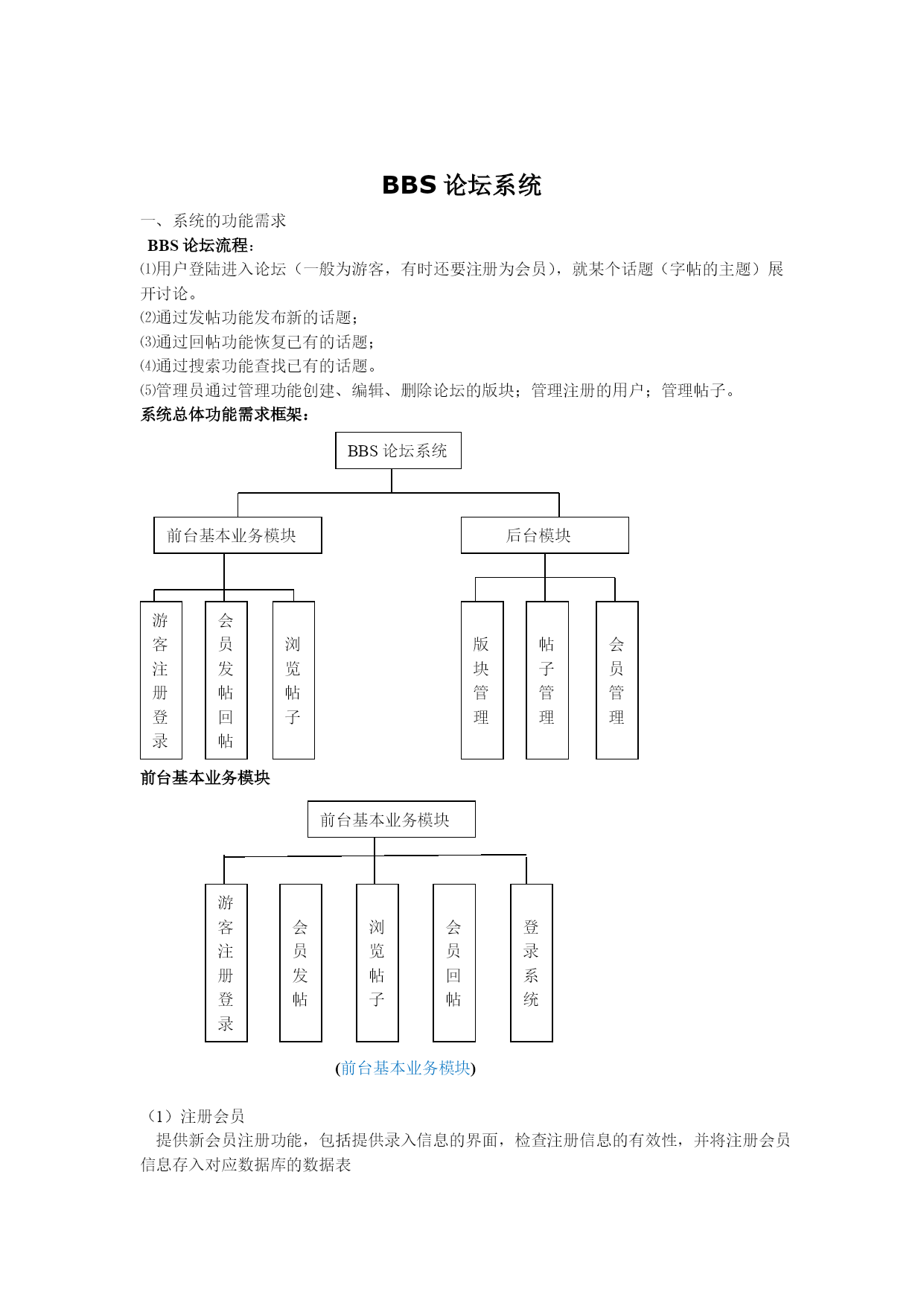

BBS论坛系统
系统的功能需求
BBS论坛流程：
=1\*GB2⑴用户登陆进入论坛（一般为游客，有时还要注册为会员），就某个话题（字帖的主题）展开讨论。
=2\*GB2⑵通过发帖功能发布新的话题；
=3\*GB2⑶通过回帖功能恢复已有的话题；
=4\*GB2⑷通过搜索功能查找已有的话题。
=5\*GB2⑸管理员通过管理功能创建、编辑、删除论坛的版块；管理注册的用户；管理帖子。
系统总体功能需求框架：
BBS论坛系统
前台基本业务模块
后台模块
游客注册登录
会员发帖回帖

浏览帖子

版块管理

帖子管理

会员管理

前台基本业务模块
前台基本业务模块

登录
系统

会员回帖

浏览帖子

会员发帖
游客注册登录

(前台基本业务模块)（1）注册会员提供新会员注册功能，包括提供录入信息的界面，检查注册信息的有效性，并将注册会员信息存入对应数据库的数据表（2）登陆系统提供会员登录论坛功能。要想针对谋篇帖子发言，或发表帖子，必须是登录用户才可以操作。由于论坛中某些操作只有会员才可以执行，所以必须先登录系统。（3）浏览帖子对注册会员和未注册会员提供文章查询以及阅读的功能，即提供对应文章标题的信息，以及查看详细内容即回复文章的超链接（4）会员发表帖子会员可以针对某个感兴趣的话题来发表自己独到的见解。未注册用户无此项功能。
后台模块

版块管理

帖子管理

会员管理
（5）回复帖子注册会员和未注册会员都可以对某一话题展开讨论，发表意见，并给出回复。后台管理模块：后台管理模块主要包括对整个BBS论坛系统的设置管理。

(1)版块管理根据不同的话题，管理员可以讲每个话题分成不同的种类版块，然后最其进行管理。管理员可以删除认为不需要的板块话题；管理员可以修改版块的主题名、类型和数量等；管理员还可以添加新的版块（2）帖子管理管理员可以对会员发表的帖子进行管理。管理员可以删除内容反动或不健康的帖子，可以顶置贴子。还可以设置精华帖，控制帖子的点击率等。
（3）会员管理
管理员可以对会员进行管理，可以删除会员，收回他的会员号；修改会员的基本信息，修改会员的积分，排行等。
二、系统的UML建模
系统的用例图
=1\*GB3①确定参与者：未注册用户、注册用户、版主和论坛管理员。

(系统的参与者)（创建系统用例）
=2\*GB3②创建用例：如下图：
=3\*GB3③创建用例图：按照参与者的职能划分，论坛系统管理的用例图如下所示：
1．
（系统管理的用例图）
2．

（论坛管理员管理会员和论坛分类的用例图）
3．

（系统用户的用例图）三、会员发帖回贴的时序图1.会员发帖回帖的时序图如下：（会员发帖回帖的时序图）分析说明：会员首先使用自己的账号和密码登陆系统，登陆模块将会把自己的ID保存在系统的缓存中，并展现论坛的分类模块给会员。会员此时可以按照兴趣进入不同的主题讨论区，查看主题文章，并发表新文章（需要ID检查）和恢复新帖，还可以浏览其它类别的主题讨论区2.论坛管理员关丽会员的时序图论坛管理员关丽会员的时序图：（论坛管理员管理会员的时序图）
分析说明：管理员在提交ID给会员管理模块的后，可以对会员进行维护(添加、删除或修改)。管理员首先输入自己的账号和登录密码登录系统，此时会将管理员的ID保存在系统缓存中并提交给会员管理模块。在操作会员的页面中，管理员会根据需要对每个会员进行增删操作，并将其信息提交给数据库。数据库会对其进行相应的处理，并会更新会员信息。至此管理员管理会员操作成功.
3.论坛管理员管理论坛分类的时序图论坛管理员管理论坛分类的时序图如下：
（论坛管理员管理论坛分类的时序图）分析说明：管理员使用自己的账号和密码登陆后，将管理员的ID保存在系统的缓存中并提交给论坛类别管理模块。在显示论坛类别的管理的页面中，将显示处理类别的相关信息给管理员，管理员在该页面中进行增删改等操作后，提交操作的ID给数据库处理模块。数据库处理模块执行操作后更新结果，并并提示更新成功。最后提示处理成功的信息给管理员。4.论坛管理员管理帖子的时序图论坛管理员管理帖子的时序图如下（论坛管理员管理帖子的时序图）
分析说明：管理员在帖子管理模块可以对会员发表的帖子进行维护（删除），还可以对帖子进行一些额外的智能操作，比如置顶帖子，设置精华帖子等。更改完成后，都要经过数据库的处理，并跟新数据，
