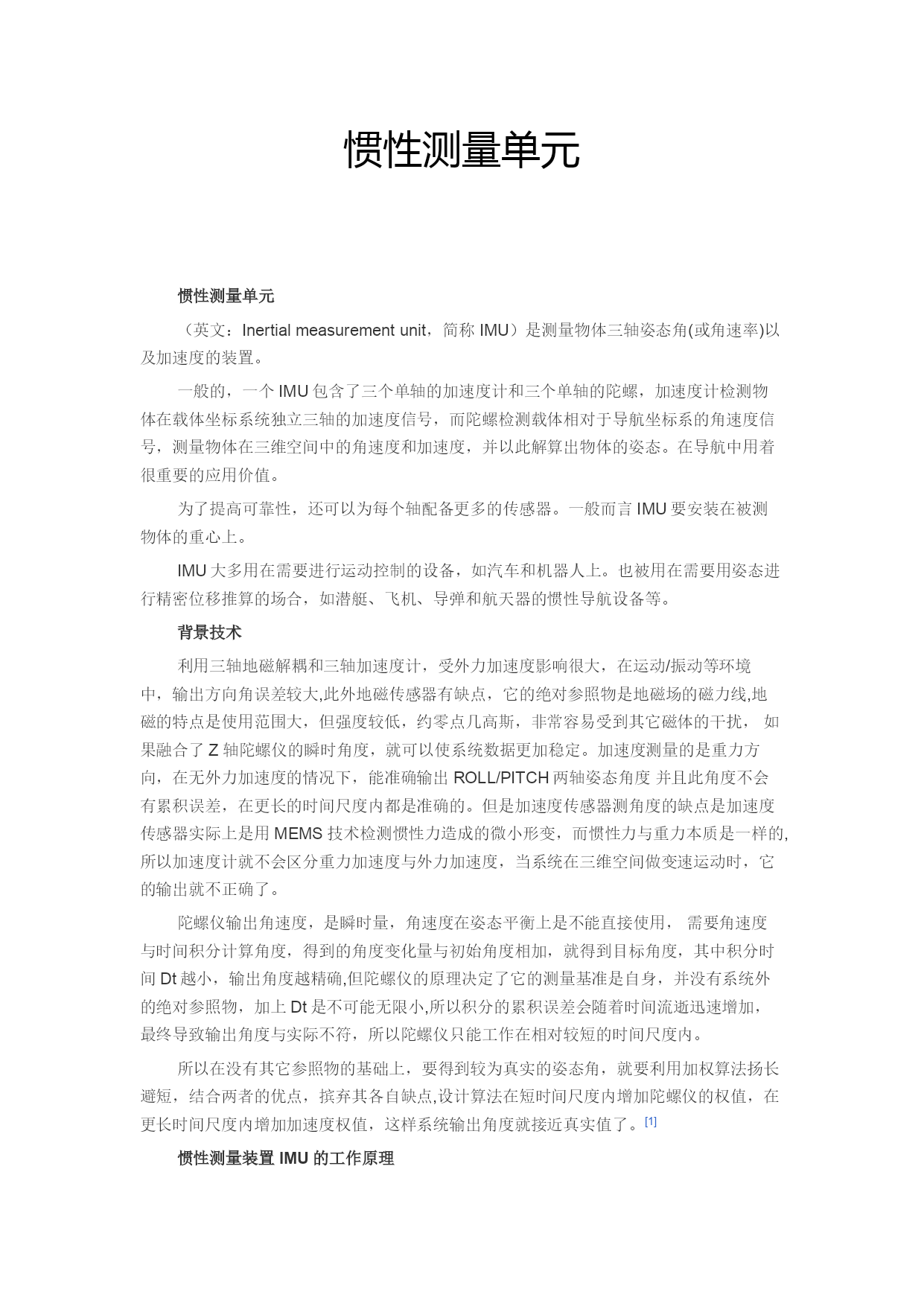

惯性测量单元

惯性测量单元
（英文：Inertialmeasurementunit，简称IMU）是测量物体三轴姿态角(或角速率)以及加速度的装置。
一般的，一个IMU包含了三个单轴的加速度计和三个单轴的陀螺，加速度计检测物体在载体坐标系统独立三轴的加速度信号，而陀螺检测载体相对于导航坐标系的角速度信号，测量物体在三维空间中的角速度和加速度，并以此解算出物体的姿态。在导航中用着很重要的应用价值。
为了提高可靠性，还可以为每个轴配备更多的传感器。一般而言IMU要安装在被测物体的重心上。
IMU大多用在需要进行运动控制的设备，如汽车和机器人上。也被用在需要用姿态进行精密位移推算的场合，如潜艇、飞机、导弹和航天器的惯性导航设备等。
背景技术
利用三轴地磁解耦和三轴加速度计，受外力加速度影响很大，在运动/振动等环境中，输出方向角误差较大,此外地磁传感器有缺点，它的绝对参照物是地磁场的磁力线,地磁的特点是使用范围大，但强度较低，约零点几高斯，非常容易受到其它磁体的干扰，如果融合了Z轴陀螺仪的瞬时角度，就可以使系统数据更加稳定。加速度测量的是重力方向，在无外力加速度的情况下，能准确输出ROLL/PITCH两轴姿态角度并且此角度不会有累积误差，在更长的时间尺度内都是准确的。但是加速度传感器测角度的缺点是加速度传感器实际上是用MEMS技术检测惯性力造成的微小形变，而惯性力与重力本质是一样的,所以加速度计就不会区分重力加速度与外力加速度，当系统在三维空间做变速运动时，它的输出就不正确了。
陀螺仪输出角速度，是瞬时量，角速度在姿态平衡上是不能直接使用，需要角速度与时间积分计算角度，得到的角度变化量与初始角度相加，就得到目标角度，其中积分时间Dt越小，输出角度越精确,但陀螺仪的原理决定了它的测量基准是自身，并没有系统外的绝对参照物，加上Dt是不可能无限小,所以积分的累积误差会随着时间流逝迅速增加，最终导致输出角度与实际不符，所以陀螺仪只能工作在相对较短的时间尺度内。
所以在没有其它参照物的基础上，要得到较为真实的姿态角，就要利用加权算法扬长避短，结合两者的优点，摈弃其各自缺点,设计算法在短时间尺度内增加陀螺仪的权值，在更长时间尺度内增加加速度权值，这样系统输出角度就接近真实值了。[1]

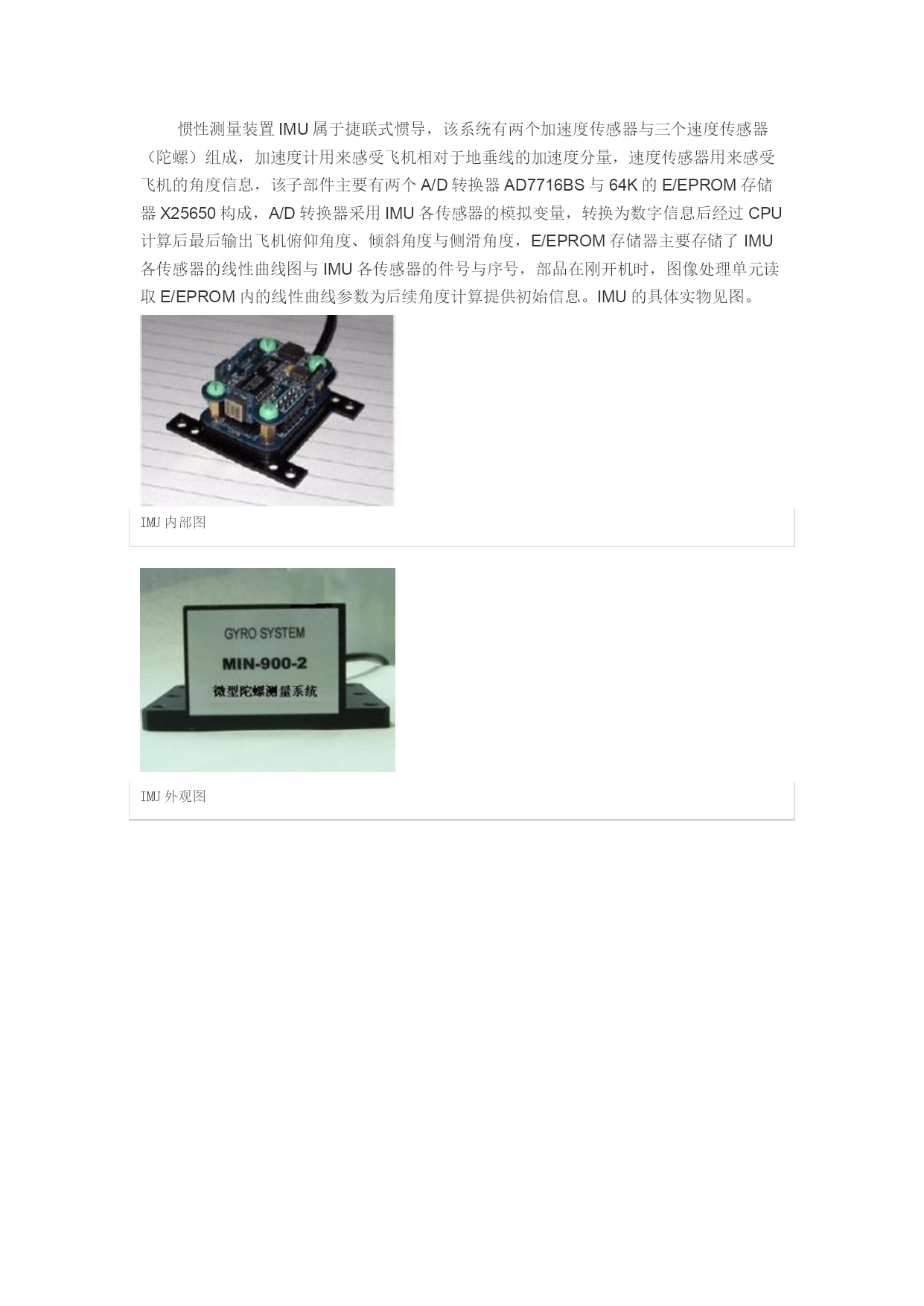

惯性测量装置IMU的工作原理
惯性测量装置IMU属于捷联式惯导，该系统有两个加速度传感器与三个速度传感器（陀螺）组成，加速度计用来感受飞机相对于地垂线的加速度分量，速度传感器用来感受飞机的角度信息，该子部件主要有两个A/D转换器AD7716BS与64K的E/EPROM存储器X25650构成，A/D转换器采用IMU各传感器的模拟变量，转换为数字信息后经过CPU计算后最后输出飞机俯仰角度、倾斜角度与侧滑角度，E/EPROM存储器主要存储了IMU各传感器的线性曲线图与IMU各传感器的件号与序号，部品在刚开机时，图像处理单元读取E/EPROM内的线性曲线参数为后续角度计算提供初始信息。IMU的具体实物见图。

IMU内部图

IMU外观图
