设计说明：
一、建模前的准备工作：
1、确定结构体系：
根据设计任务，本工程为一五层建筑，采用全钢筋混凝土框架结构，底层至顶层全部采用现浇楼板。
2、结构尺寸估算：
根据建筑图中的开间、进深及层高，结合各楼层采用的砼强度等级及受荷情况，根据设计规范及构造要求可以估算基本构件尺寸（单位：mm）
A、柱：本工程可取400×400mm。
B、梁：
主梁：；；
本工程根据图纸得5700/12=475《h《5700/8=712.5，取h=600mm,b=300mm
次梁：；；
本工程根据图纸得4200/18=233《h《4200/12=350，取h=350mm,b=200mm

悬挑梁：一般取为悬臂长的1/6，
C、板：
，本工程可取120mm；

3、确定荷载
A、楼面恒载（包括楼板自重）：
一层~五层楼面：4KN/m2，卫生间：3.5KN/m2，楼梯间：5.5KN/m2，
屋面：6KN/m2，
B、楼面活载：
一层~五层楼面：2.0KN/m2，卫生间：2.0KN/m2，楼梯间：2.0KN/m2，
阳台：2.5KN/m2
不上人屋面：0.5KN/m2，
C、墙荷载:
外横墙：9.4KN/m外纵墙：4.0KN/m内墙：6.0KN/m女儿墙：4KN/m

4、确定结构标准层和荷载标准层
根据建筑图及所采用的结构体系进行标准层划分，本工程根据建筑图及荷载情况，可分为3个结构标准层，2个荷载标准层。
三个结构标准层：
第一标准层为▽3.000楼板，层高4000（1000+3000=4000）；
第二标准层为▽6.000、9.000、12.000楼板，层高均为3000；
第三标准层为▽15.000屋面板，层高3000。
二个荷载标准层：
第一标准层楼面恒载：4KN/m2，活载：2.0KN/m2，
第二标准层屋面恒载：6KN/m2，活载：0.5KN/m2，
二、结构建模基本步骤：
1、执行PMCAD主菜单1建筑模型与荷载输入
A、建立和生成网格，根据所给建筑图建立第一结构标准层的轴线
可用正交轴网进行，然后进行轴线命名

B、楼层定定义，根据所估算的截面尺寸进行结构布置，

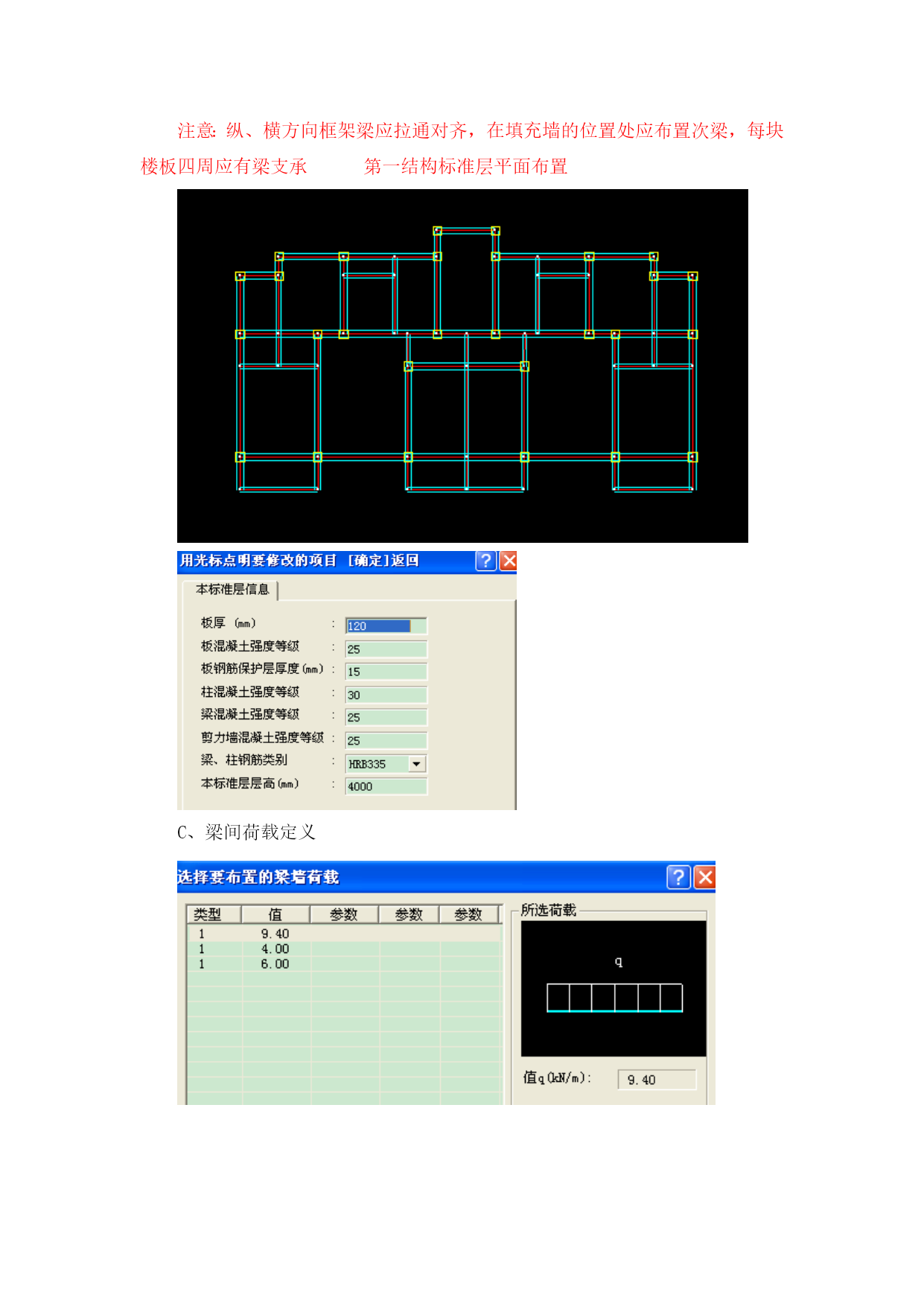

注意：纵、横方向框架梁应拉通对齐，在填充墙的位置处应布置次梁，每块楼板四周应有梁支承第一结构标准层平面布置

C、梁间荷载定义

D、楼面荷载定义，两个荷载标准层

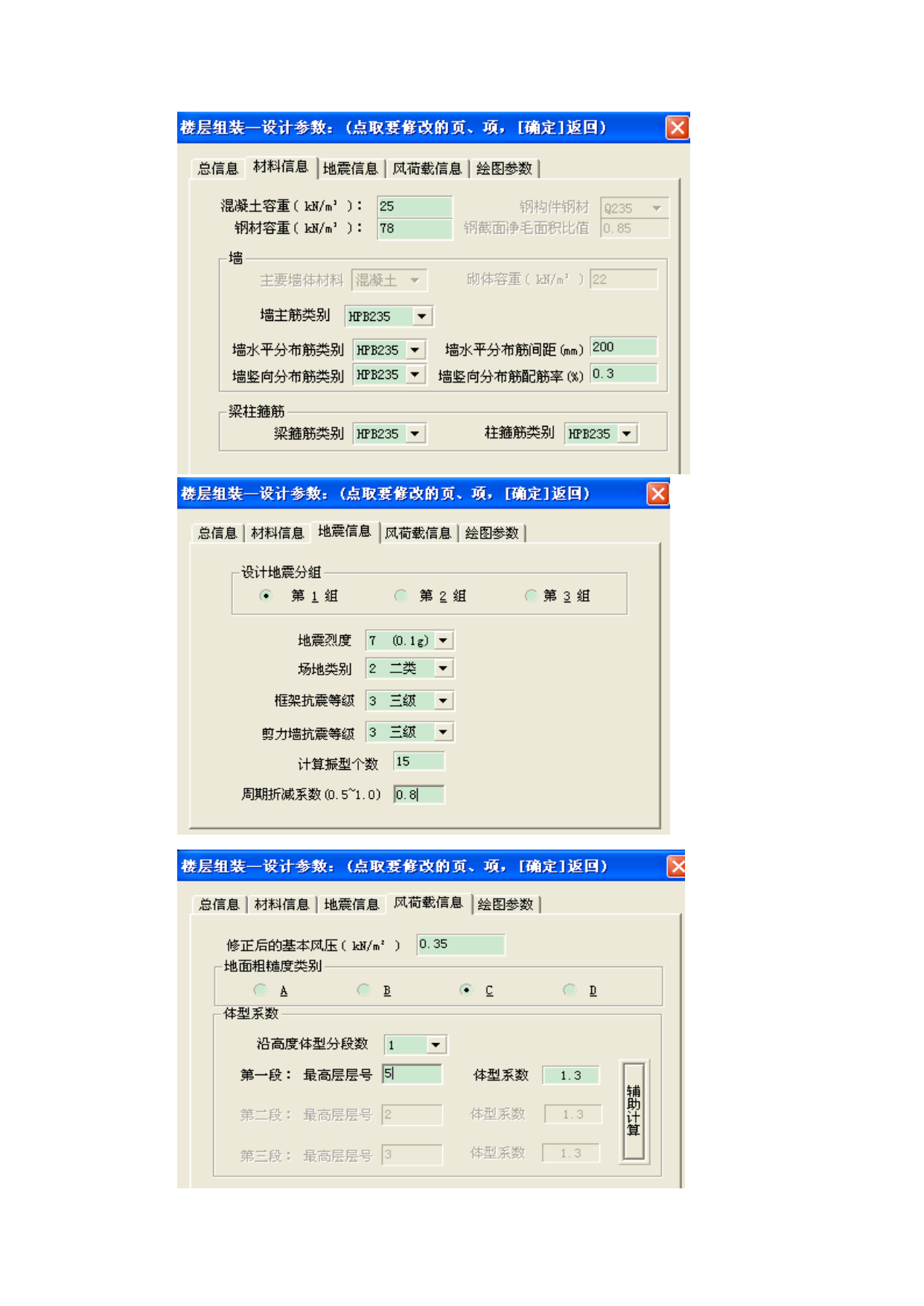

E、设计参数设定

F、建立其他结构标准层
第二结构标准层

第三结构标准层：还应在主菜单2中添加向外挑出的悬挑板

G、楼层组装

完成以上步骤后，保存文件退出主菜单1
2、执行PMCAD主菜单2结构楼面布置信息
修改各结构标准层的楼梯间板厚为0，卫生间比楼面标高下降50mm，阳台比楼面标高下降100mm

3、执行PMCAD主菜单3楼面荷载传导计算
检查各楼层的荷载布置，并对具体房间的楼板恒载、活载进行编辑修改

4、执行PMCAD主菜单A平面荷载显示校核
检查各楼层的荷载布置，核对荷载数值
5、执行PMCAD主菜单5画结构平面图
首先进行参数设置

在钢筋级配表中，常用钢筋直径为6、8、10等，间距可取100、150、180、200mm。应尽量减少钢筋级配，使得绘制出的楼板配筋图中钢筋直径及间距不至于变化过多，便于施工。

其次进行楼板配筋计算
先指定边界条件，然后点击自动计算，若有连续板计算，在自动计算后后可对连扳参数进行设置，然后计算

楼板配筋计算后，还应根据实配钢筋进行现浇板裂缝宽度计算，室内正常环境下，最大裂缝宽度不应超过0.3mm。若超过此值，电脑画面会在超值处显红，以警示设计着。这时应修改配筋重新计算，直至满足要求为止。
以上操作完成后，可进入"交互式绘制结构平面图"，绘制出各层板配筋图。
