项目塔吊基础专项施工方案
PAGE\*MERGEFORMAT81

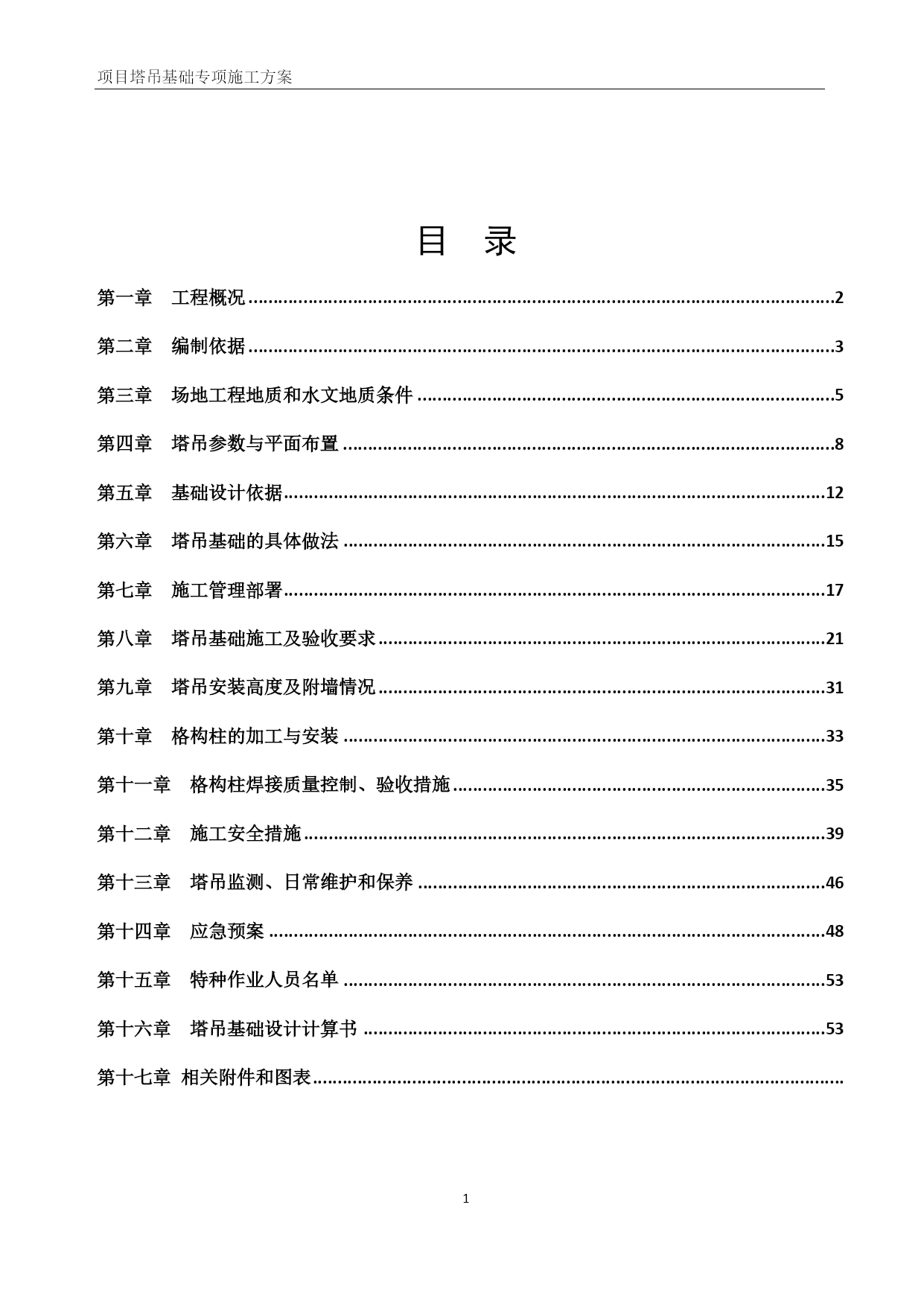

目录TOC\o"1-3"\h\z\u
HYPERLINK\l"_Toc388801731"第一章工程概况 PAGEREF_Toc388801731\h2
HYPERLINK\l"_Toc388801732"第二章编制依据 3

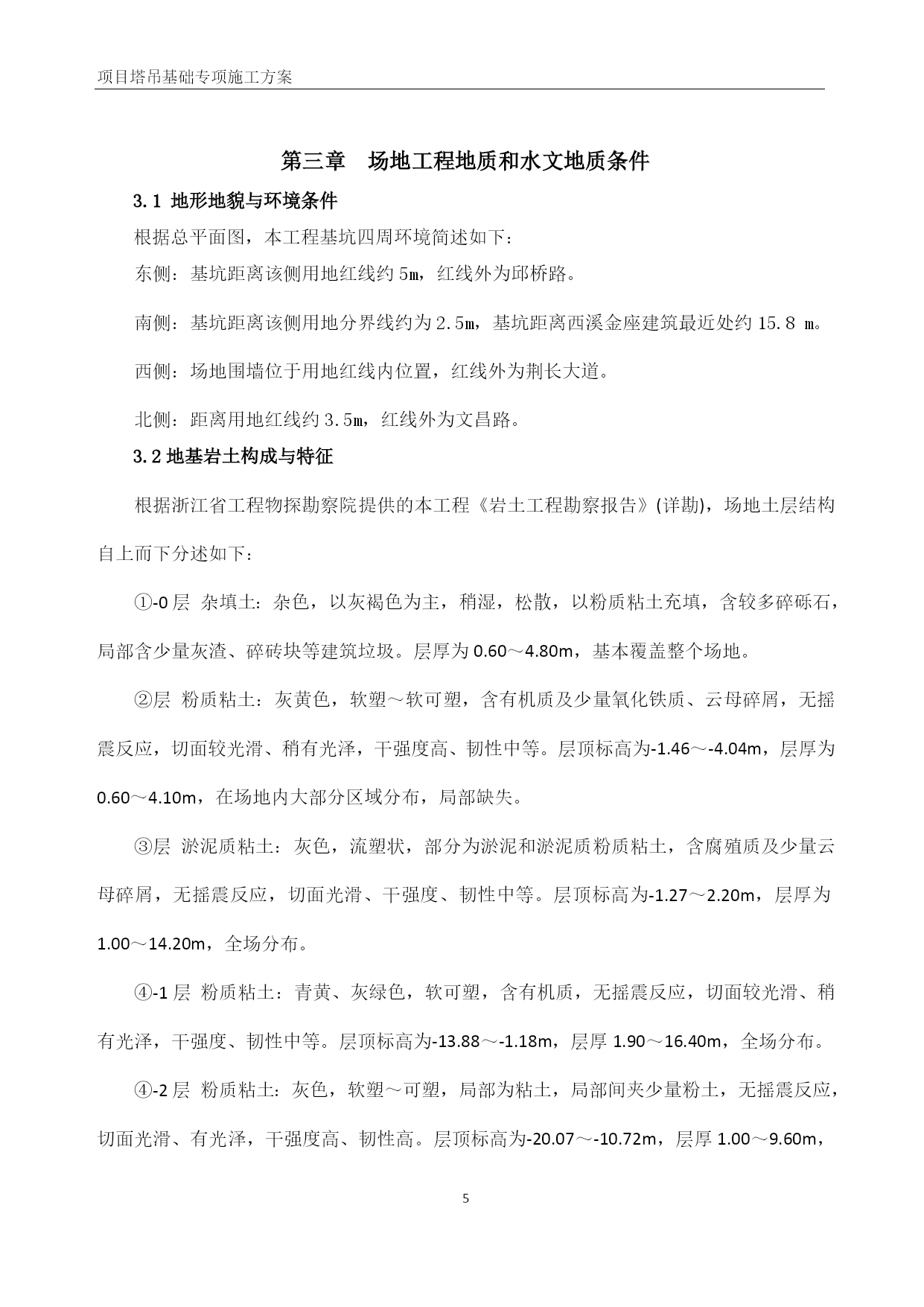

HYPERLINK\l"_Toc388801733"第三章场地工程地质和水文地质条件 5
HYPERLINK\l"_Toc388801734"第四章塔吊参数与平面布置 8
HYPERLINK\l"_Toc388801735"第五章基础设计依据 12
HYPERLINK\l"_Toc388801736"第六章塔吊基础的具体做法 PAGEREF_Toc388801736\h15
HYPERLINK\l"_Toc388801737"第七章施工管理部署 17
HYPERLINK\l"_Toc388801738"第八章塔吊基础施工及验收要求 21
HYPERLINK\l"_Toc388801739"第九章塔吊安装高度及附墙情况 31
HYPERLINK\l"_Toc388801740"第十章格构柱的加工与安装 33
HYPERLINK\l"_Toc388801741"第十一章格构柱焊接质量控制、验收措施 35
HYPERLINK\l"_Toc388801742"第十二章施工安全措施 PAGEREF_Toc388801742\h39
HYPERLINK\l"_Toc388801743"第十三章塔吊监测、日常维护和保养 46
HYPERLINK\l"_Toc388801744"第十四章应急预案 PAGEREF_Toc388801744\h48
HYPERLINK\l"_Toc388801745"第十五章特种作业人员名单 53
HYPERLINK\l"_Toc388801746"第十六章塔吊基础设计计算书 53
HYPERLINK\l"_Toc388801747"第十七章相关附件和图表

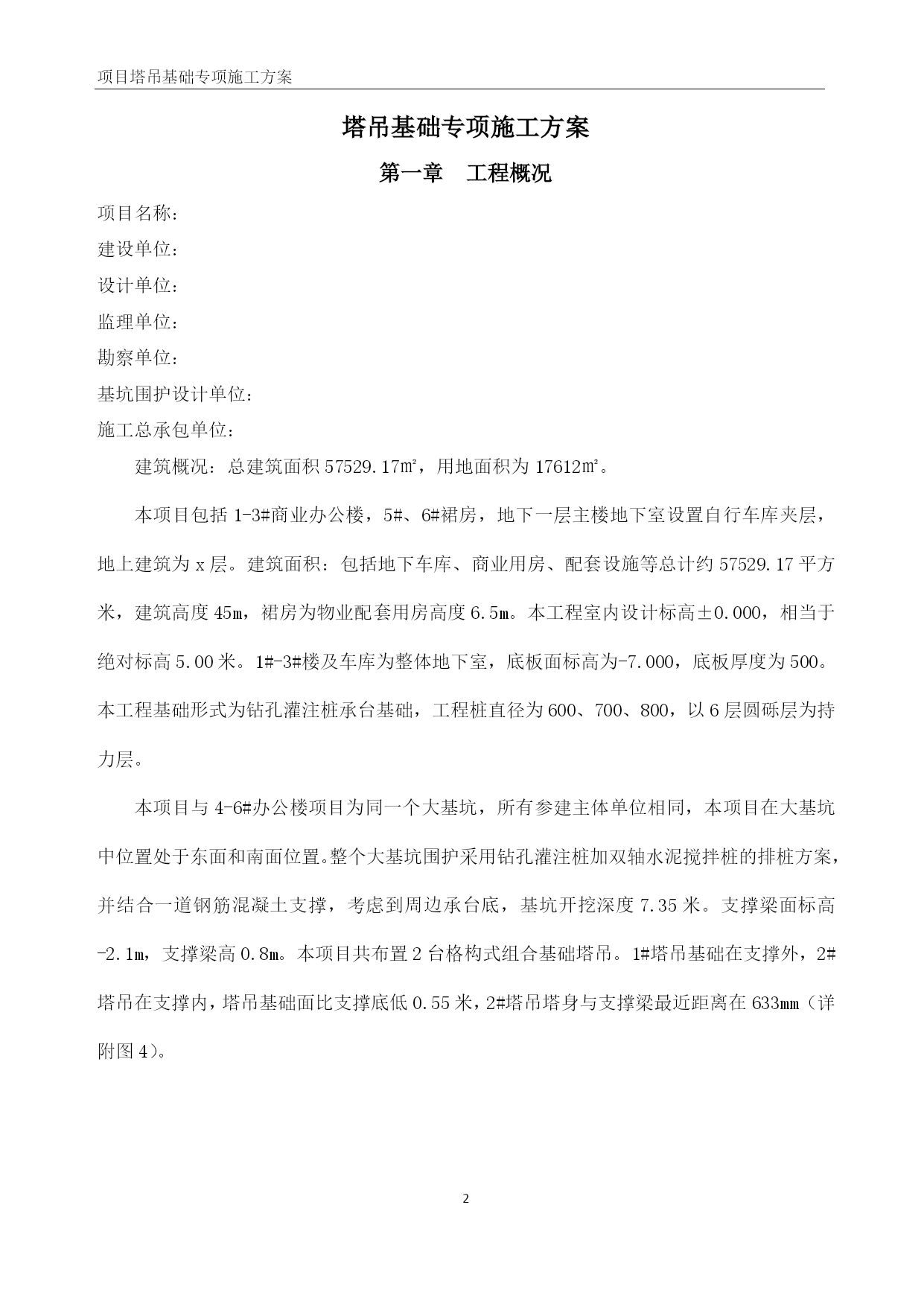

塔吊基础专项施工方案
第一章工程概况
项目名称：
建设单位：
设计单位：
监理单位：
勘察单位：
基坑围护设计单位：
施工总承包单位：
建筑概况：总建筑面积57529.17㎡，用地面积为17612㎡。
本项目包括1-3#商业办公楼，5#、6#裙房，地下一层主楼地下室设置自行车库夹层，地上建筑为x层。建筑面积：包括地下车库、商业用房、配套设施等总计约57529.17平方米，建筑高度45m，裙房为物业配套用房高度6.5m。本工程室内设计标高±0.000，相当于绝对标高5.00米。1#-3#楼及车库为整体地下室，底板面标高为-7.000，底板厚度为500。本工程基础形式为钻孔灌注桩承台基础，工程桩直径为600、700、800，以6层圆砾层为持力层。
本项目与4-6#办公楼项目为同一个大基坑，所有参建主体单位相同，本项目在大基坑中位置处于东面和南面位置。整个大基坑围护采用钻孔灌注桩加双轴水泥搅拌桩的排桩方案，并结合一道钢筋混凝土支撑，考虑到周边承台底，基坑开挖深度7.35米。支撑梁面标高-2.1m，支撑梁高0.8m。本项目共布置2台格构式组合基础塔吊。1#塔吊基础在支撑外，2#塔吊在支撑内，塔吊基础面比支撑底低0.55米，2#塔吊塔身与支撑梁最近距离在633mm（详附图4）。

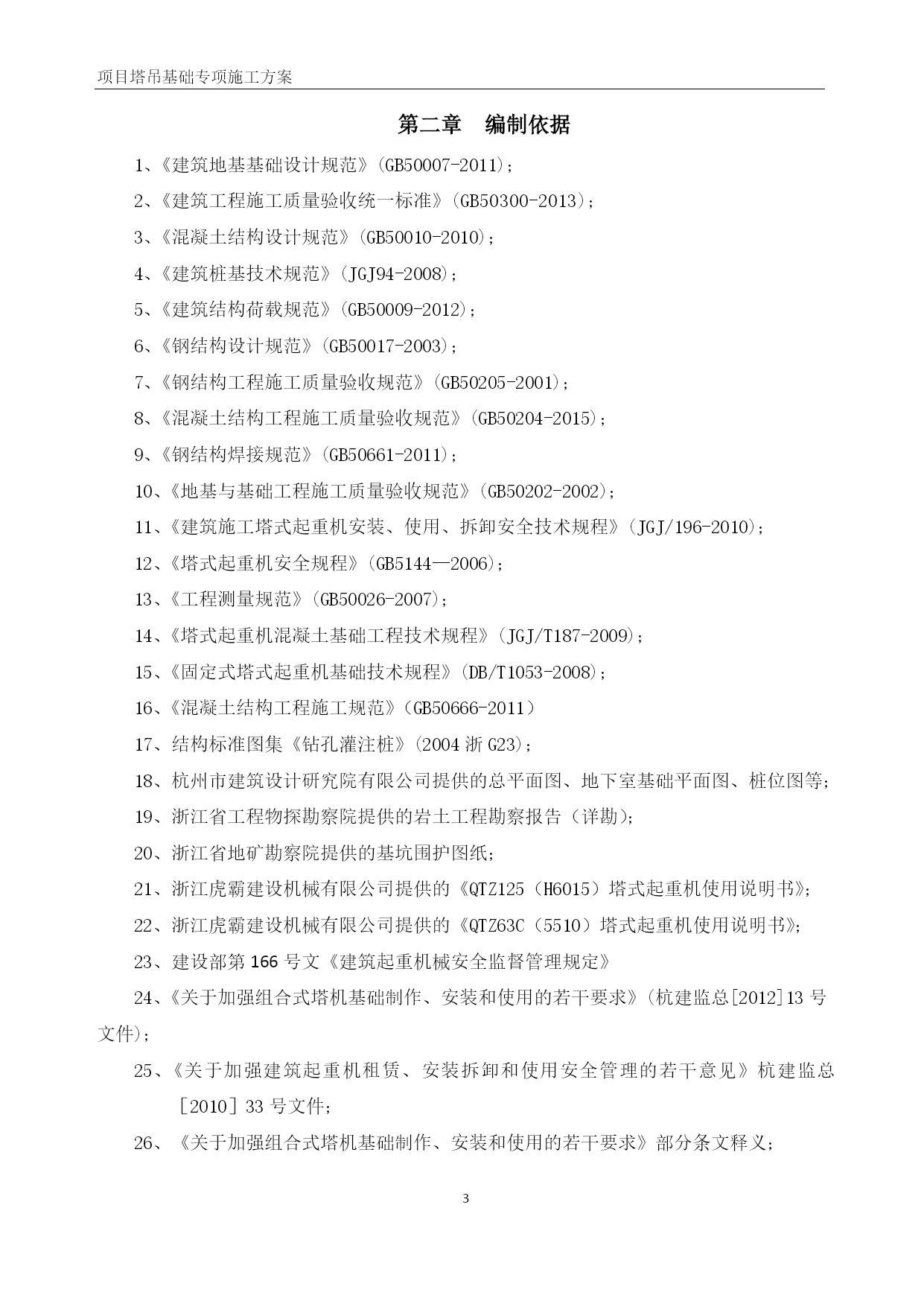

第二章编制依据
1、《建筑地基基础设计规范》(GB50007-2011)；
2、《建筑工程施工质量验收统一标准》(GB50300-2013)；
3、《混凝土结构设计规范》(GB50010-2010)；
4、《建筑桩基技术规范》(JGJ94-2008)；
5、《建筑结构荷载规范》(GB50009-2012)；
6、《钢结构设计规范》(GB50017-2003)；
7、《钢结构工程施工质量验收规范》(GB50205-2001)；
8、《混凝土结构工程施工质量验收规范》(GB50204-2015)；
9、《钢结构焊接规范》(GB50661-2011)；
10、《地基与基础工程施工质量验收规范》(GB50202-2002)；
11、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》(JGJ/196-2010)；
12、《塔式起重机安全规程》(GB5144—2006)；
13、《工程测量规范》(GB50026-2007)；
14、《塔式起重机混凝土基础工程技术规程》(JGJ/T187-2009)；
15、《固定式塔式起重机基础技术规程》(DB/T1053-2008)；
16、《混凝土结构工程施工规范》（GB50666-2011）
17、结构标准图集《钻孔灌注桩》(2004浙
