力学性质-问答计算题.doc

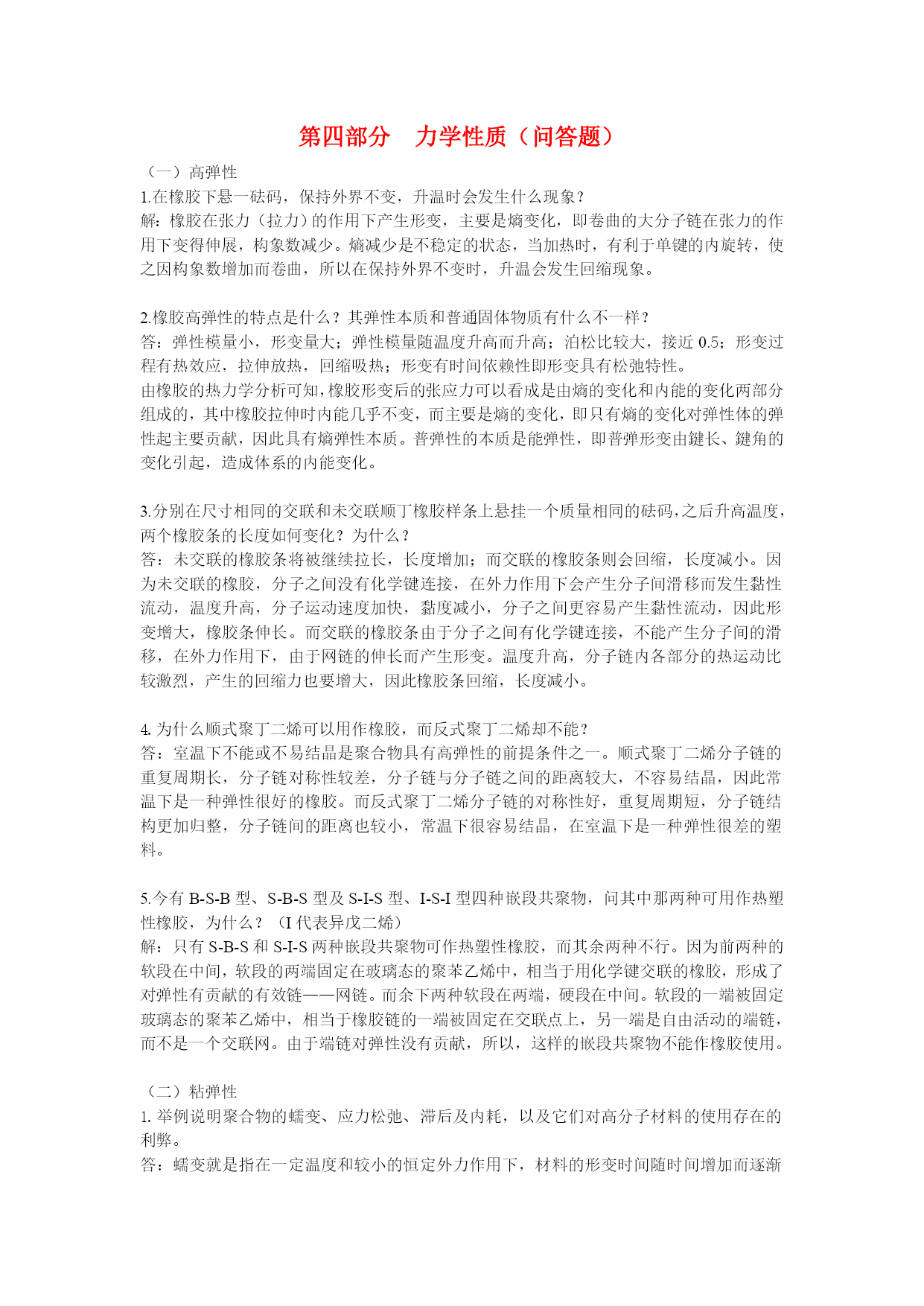

第四部分力学性质（问答题）
（一）高弹性
1.在橡胶下悬一砝码，保持外界不变，升温时会发生什么现象？
解：橡胶在张力（拉力）的作用下产生形变，主要是熵变化，即卷曲的大分子链在张力的作用下变得伸展，构象数减少。熵减少是不稳定的状态，当加热时，有利于单键的内旋转，使之因构象数增加而卷曲，所以在保持外界不变时，升温会发生回缩现象。

2.橡胶高弹性的特点是什么？其弹性本质和普通固体物质有什么不一样？
答：弹性模量小，形变量大；弹性模量随温度升高而升高；泊松比较大，接近0.5；形变过程有热效应，拉伸放热，回缩吸热；形变有时间依赖性即形变具有松弛特性。
由橡胶的热力学分析可知，橡胶形变后的张应力可以看成是由熵的变化和内能的变化两部分组成的，其中橡胶拉伸时内能几乎不变，而主要是熵的变化，即只有熵的变化对弹性体的弹性起主要贡献，因此具有熵弹性本质。普弹性的本质是能弹性，即普弹形变由鍵长、鍵角的变化引起，造成体系的内能变化。

3.分别在尺寸相同的交联和未交联顺丁橡胶样条上悬挂一个质量相同的砝码，之后升高温度，两个橡胶条的长度如何变化？为什么？
答：未交联的橡胶条将被继续拉长，长度增加；而交联的橡胶条则会回缩，长度减小。因为未交联的橡胶，分子之间没有化学键连接，在外力作用下会产生分子间滑移而发生黏性流动，温度升高，分子运动速度加快，黏度减小，分子之间更容易产生黏性流动，因此形变增大，橡胶条伸长。而交联的橡胶条由于分子之间有化学键连接，不能产生分子间的滑移，在外力作用下，由于网链的伸长而产生形变。温度升高，分子链内各部分的热运动比较激烈，产生的回缩力也要增大，因此橡胶条回缩，长度减小。

4.为什么顺式聚丁二烯可以用作橡胶，而反式聚丁二烯却不能？
答：室温下不能或不易结晶是聚合物具有高弹性的前提条件之一。顺式聚丁二烯分子链的重复周期长，分子链对称性较差，分子链与分子链之间的距离较大，不容易结晶，因此常温下是一种弹性很好的橡胶。而反式聚丁二烯分子链的对称性好，重复周期短，分子链结构更加归整，分子链间的距离也较小，常温下很容易结晶，在室温下是一种弹性很差的塑料。

5.今有B-S-B型、S-B-S型及S-I-S型、I-S-I型四种嵌段共聚物，问其中那两种可用作热塑性橡胶，为什么？（I代表异戊二烯）
解：只有S-B-S和S-I-S两种嵌段共聚物可作热塑性橡胶，而其余两种不行。因为前两种的软段在中间，软段的两端固定在玻璃态的聚苯乙烯中，相当于用化学键交联的橡胶，形成了对弹性有贡献的有效链——网链。而余下两种软段在两端，硬段在中间。软段的一端被固定玻璃态的聚苯乙烯中，相当于橡胶链的一端被固定在交联点上，另一端是自由活动的端链，而不是一个交联网。由于端链对弹性没有贡献，所以，这样的嵌段共聚物不能作橡胶使用。

（二）粘弹性
1.举例说明聚合物的蠕变、应力松弛、滞后及内耗，以及它们对高分子材料的使用存在的利弊。
答：蠕变就是指在一定温度和较小的恒定外力作用下，材料的形变时间随时间增加而逐渐增大的现象。例如，软PVC丝悬挂一定重量的砝码，就会慢慢地伸长，解下砝码后，又会慢慢缩回去，这就是典型的蠕变现象。对于工程塑料，要求蠕变越小越好，对于蠕变严重的材料，使用时需采取必要补救措施。如硬PVC有良好的抗腐蚀性能，可用于加工化工管道、容器等设备，但它容易蠕变，使用时必须增加支架以防止蠕变。PFTE是塑料中摩擦系数最小的，由于其蠕变现象严重，所以不能用作机械零件，但却是很好的密封材料。
应力松弛是在恒定温度和形变保持不变的情况下，高聚物内部的应力随时间增加而逐渐衰减的现象。应力松弛的存在对于材料的使用有时会带来不利的影响，例如用塑料绳捆扎物品，开始捆的很紧，时间长了，由于应力松弛，就会变得很松。为了减小应力松弛，橡胶制品必需经过交联。
高分子材料在交变应力作用下，形变落后于应力变化的现象称为滞后。高分子材料在交变应力作用下，由于形变落后于应力的变化，因此在每一个循环变化中都要消耗功，称为力学损耗，也称内耗。例如行驶中的汽车轮胎会发热，其原因之一就是内耗。
研究高分子的力学损耗有重要的实际意义。滞后现象所伴随的力学损耗，使一部分机械能转化为热能，此时材料会发热，从而加速橡胶制品的老化。因此，对于在交变应力作用下进行工作的轮胎和传动带等橡胶制品来说，希望内耗越小越好，这样可以延长使用寿命。但是，作为抗震、隔音的聚合物材料则要求具有较高的内耗。

（三）固体力学性能

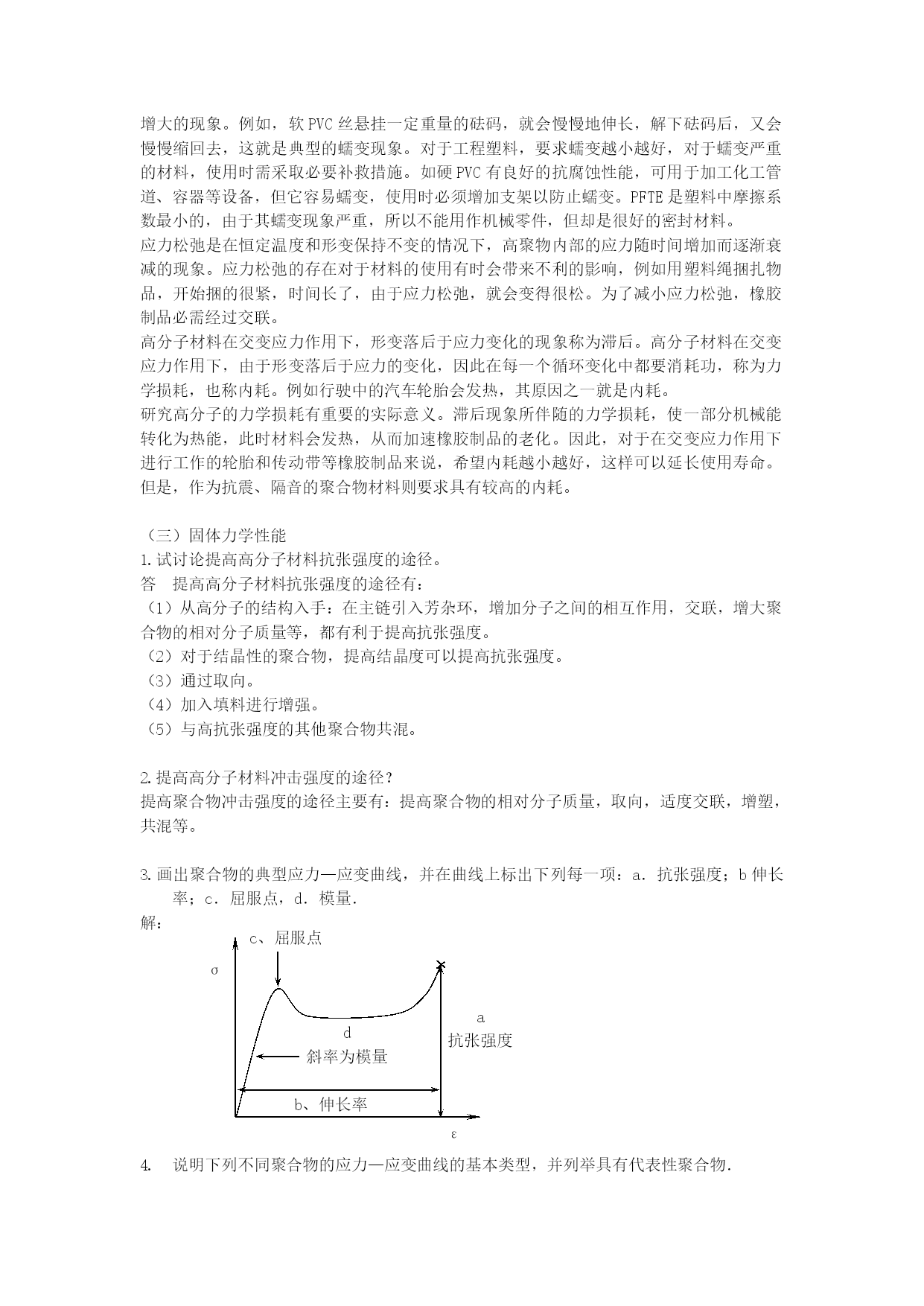

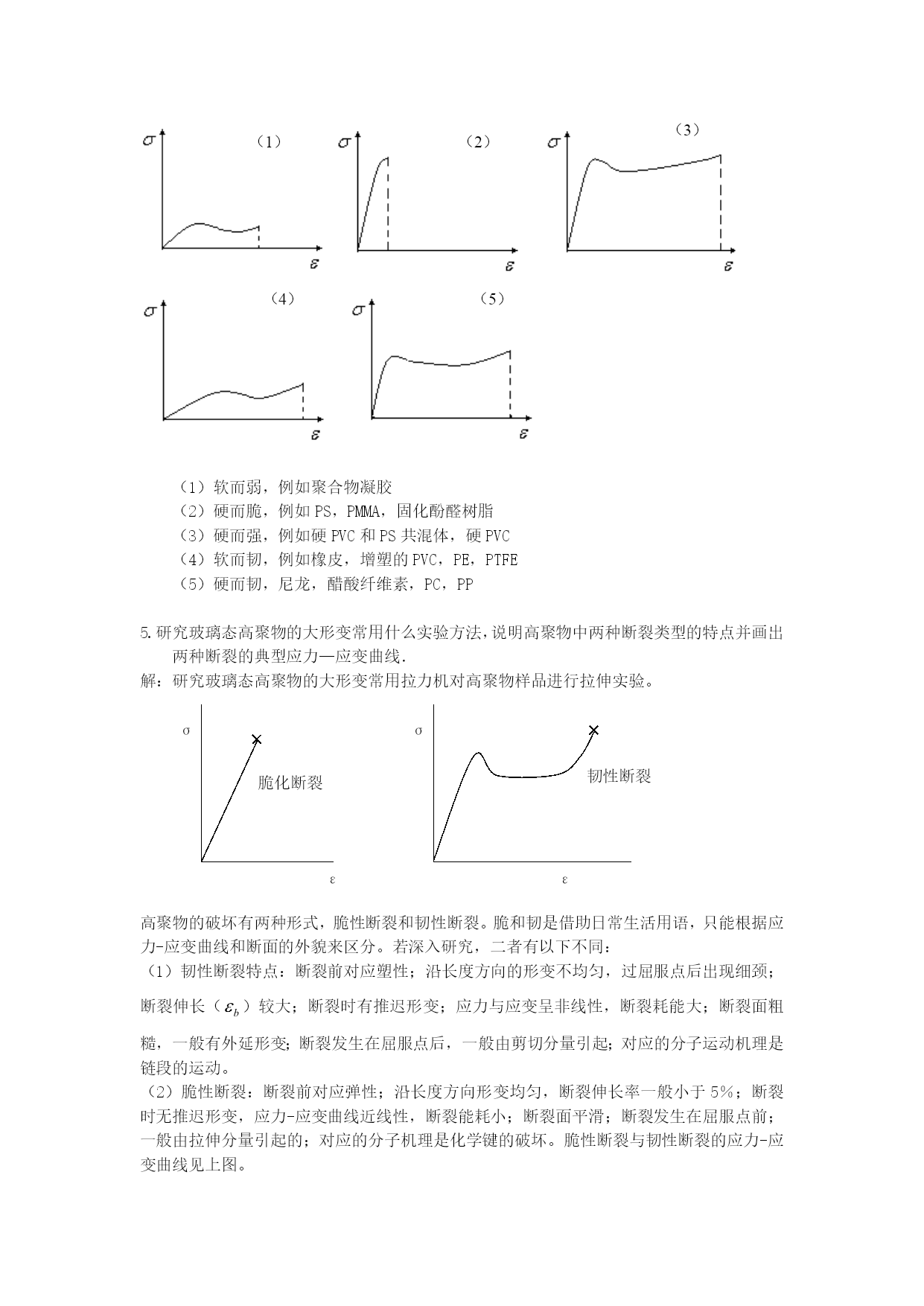

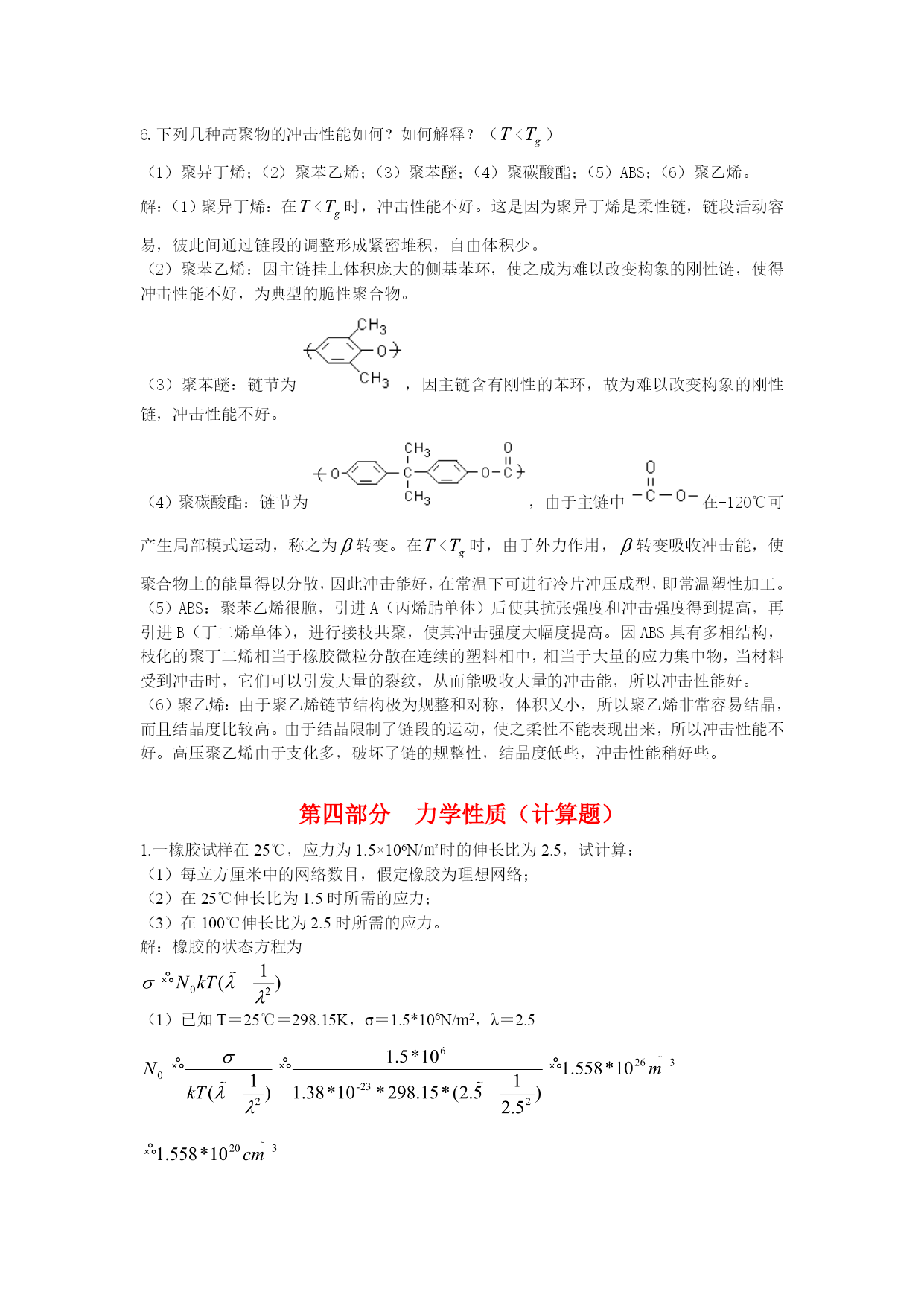

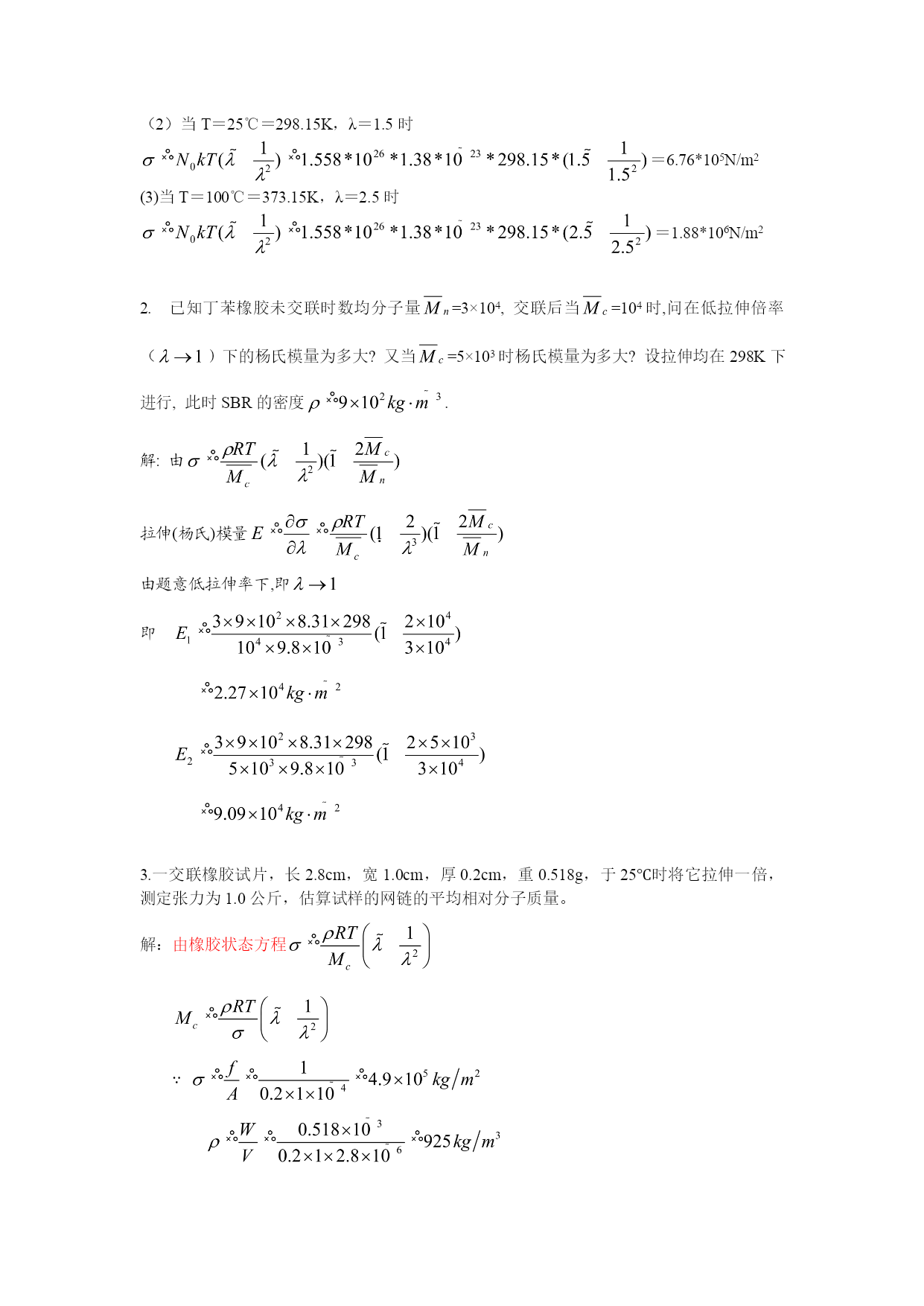

1.试讨论提高高分子材料抗张强度的途径。
答提高高分子材料抗张强度的途径有：
（1）从高分子的结构入手：在主链引入芳杂环，增加分子之间的相互作用，交联，增大聚合物的相对分子质量等，都有利于提高抗张强度。
（2）对于结晶性的聚合物，提高结晶度可以提高抗张强度。
（3）通过取向。
（4）加入填料进行增强。
（5）与
