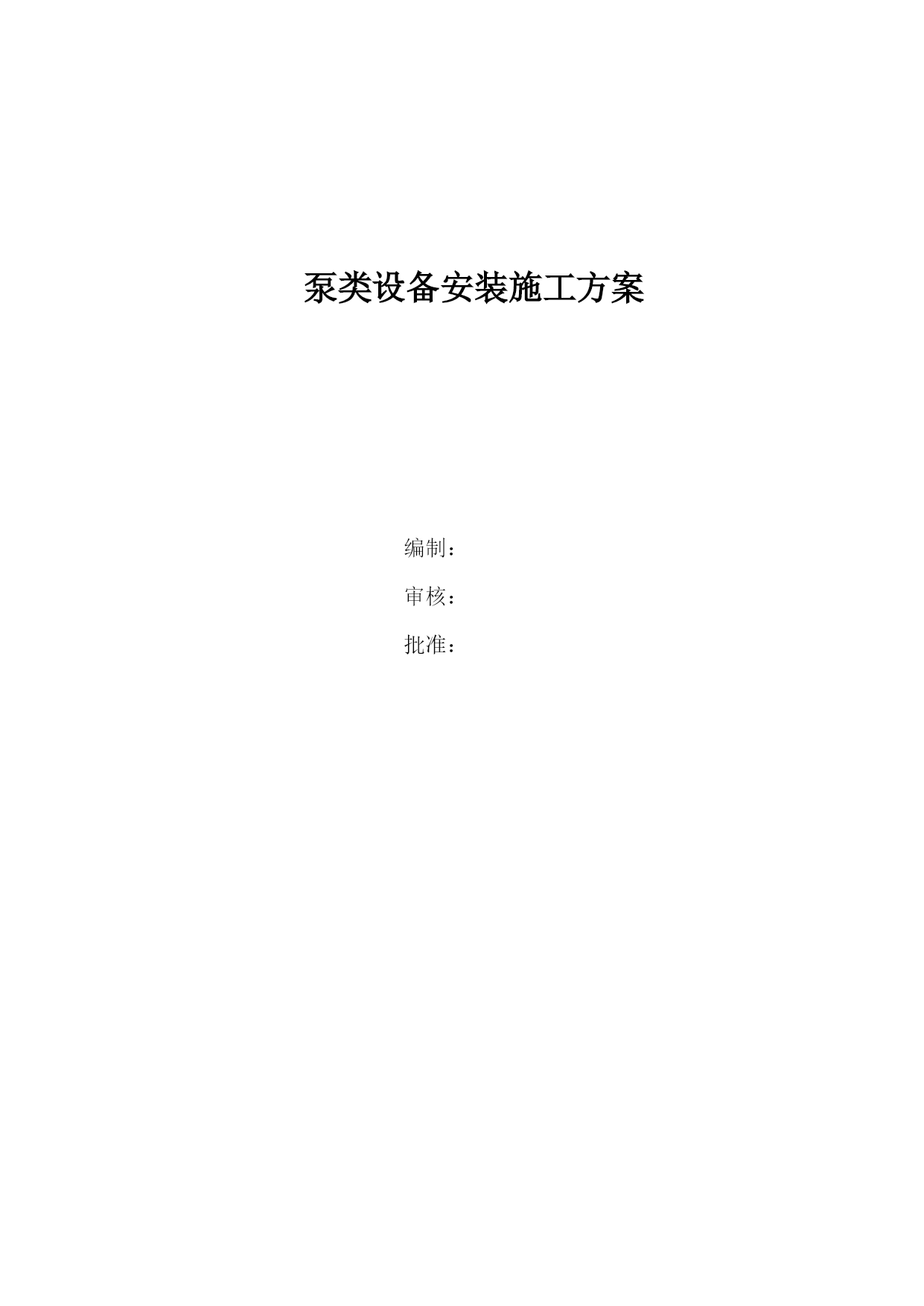

泵类设备安装施工方案

编制：
审核：
批准：

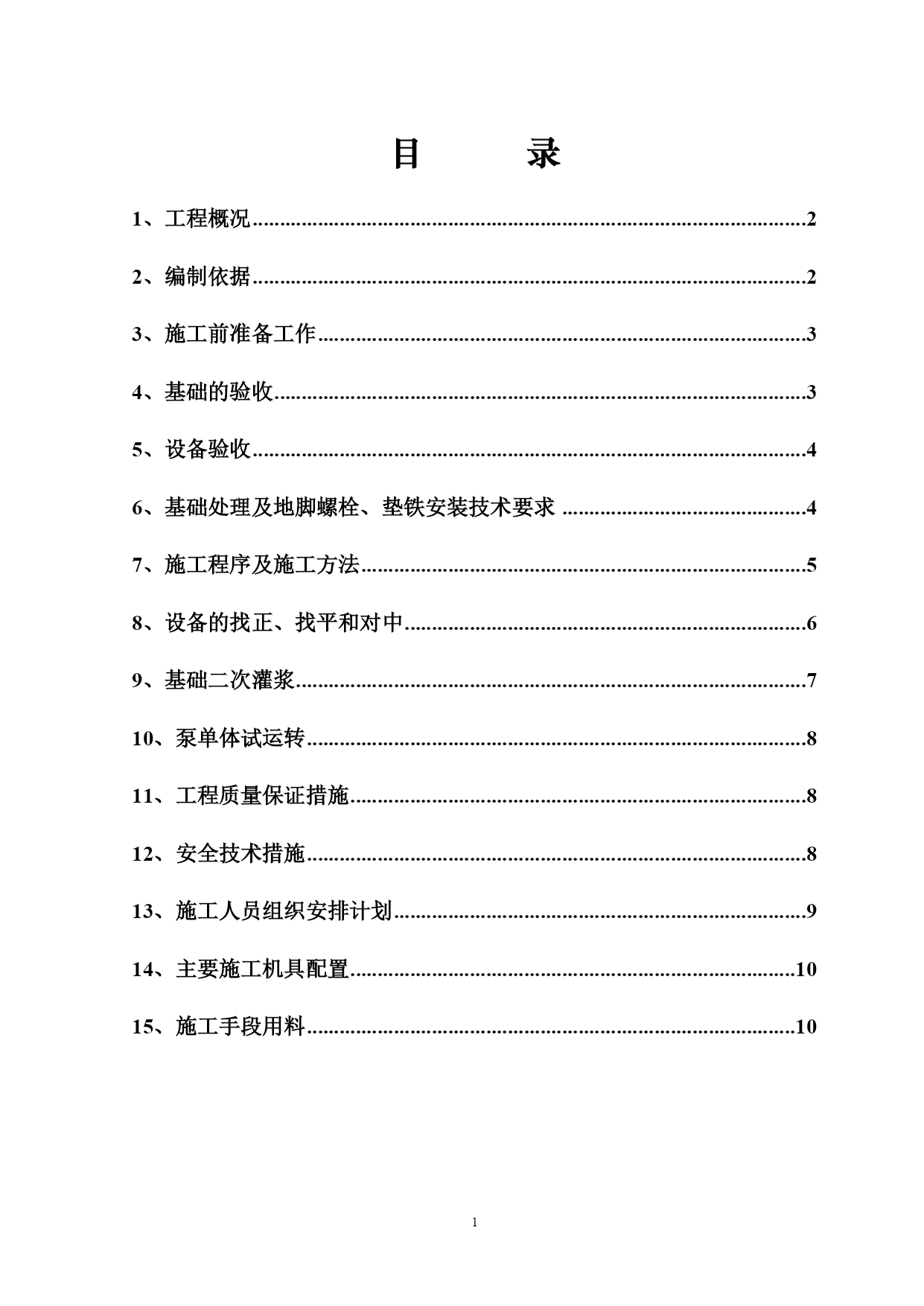

目录
TOC\o"1-1"\h\z\uHYPERLINK\l"_Toc258080890"1、工程概况 PAGEREF_Toc258080890\h2
HYPERLINK\l"_Toc258080891"2、编制依据 PAGEREF_Toc258080891\h2
HYPERLINK\l"_Toc258080892"3、施工前准备工作 PAGEREF_Toc258080892\h3
HYPERLINK\l"_Toc258080893"4、基础的验收 PAGEREF_Toc258080893\h3
HYPERLINK\l"_Toc258080894"5、设备验收 PAGEREF_Toc258080894\h4
HYPERLINK\l"_Toc258080895"6、基础处理及地脚螺栓、垫铁安装技术要求 PAGEREF_Toc258080895\h4
HYPERLINK\l"_Toc258080896"7、施工程序及施工方法 PAGEREF_Toc258080896\h5
HYPERLINK\l"_Toc258080897"8、设备的找正、找平和对中 PAGEREF_Toc258080897\h6
HYPERLINK\l"_Toc258080898"9、基础二次灌浆 PAGEREF_Toc258080898\h7
HYPERLINK\l"_Toc258080899"10、泵单体试运转 PAGEREF_Toc258080899\h8
HYPERLINK\l"_Toc258080900"11、工程质量保证措施 PAGEREF_Toc258080900\h8
HYPERLINK\l"_Toc258080901"12、安全技术措施 PAGEREF_Toc258080901\h8
HYPERLINK\l"_Toc258080902"13、施工人员组织安排计划 PAGEREF_Toc258080902\h9
HYPERLINK\l"_Toc258080903"14、主要施工机具配置 PAGEREF_Toc258080903\h10
HYPERLINK\l"_Toc258080904"15、施工手段用料 PAGEREF_Toc258080904\h10

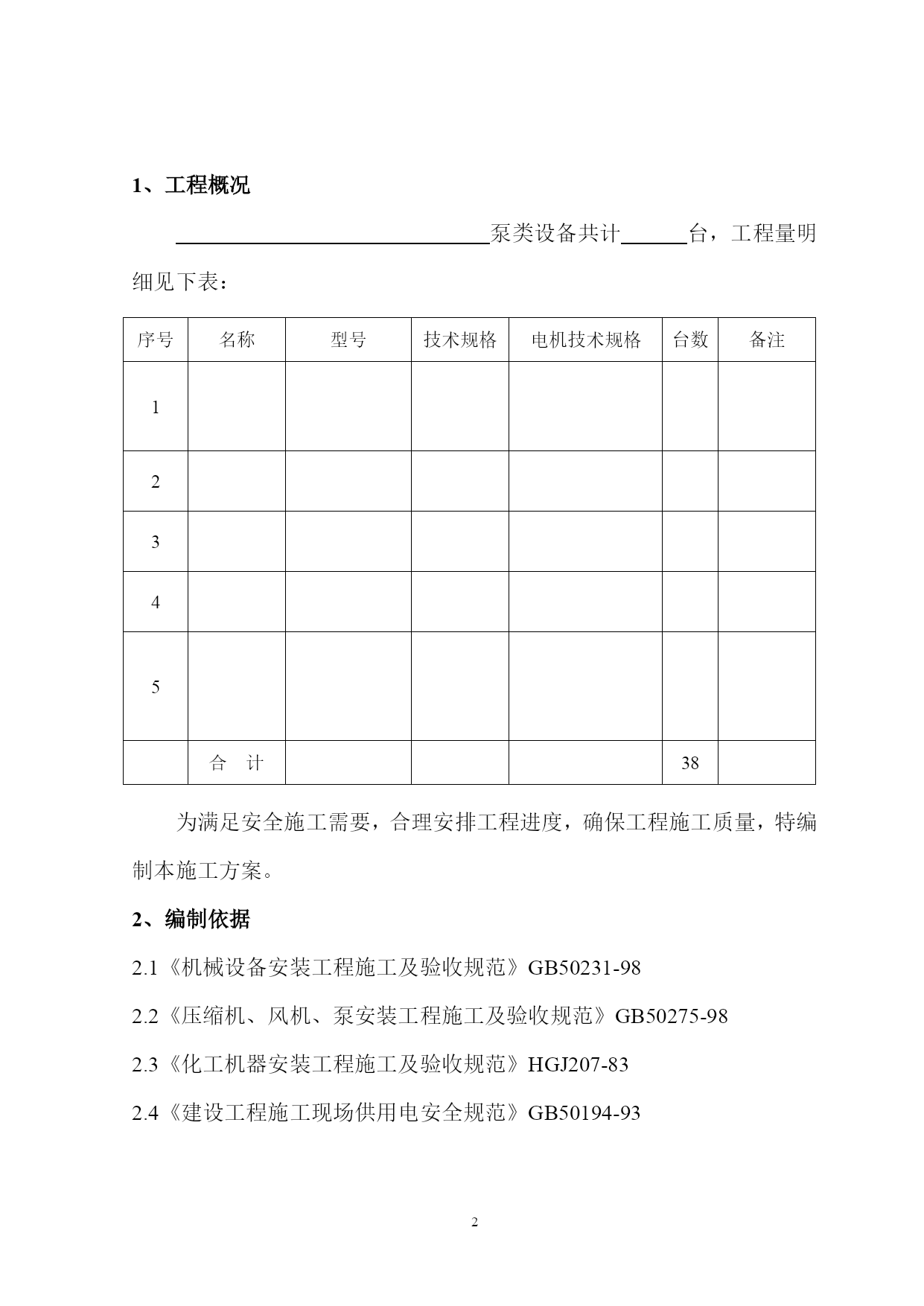

1、工程概况
泵类设备共计台，工程量明细见下表：
序号名称型号技术规格电机技术规格台数备注12345合计38为满足安全施工需要，合理安排工程进度，确保工程施工质量，特编制本施工方案。
2、编制依据
2.1《机械设备安装工程施工及验收规范》GB50231-98
2.2《压缩机、风机、泵安装工程施工及验收规范》GB50275-98
2.3《化工机器安装工程施工及验收规范》HGJ207-83
2.4《建设工程施工现场供用电安全规范》GB50194-93

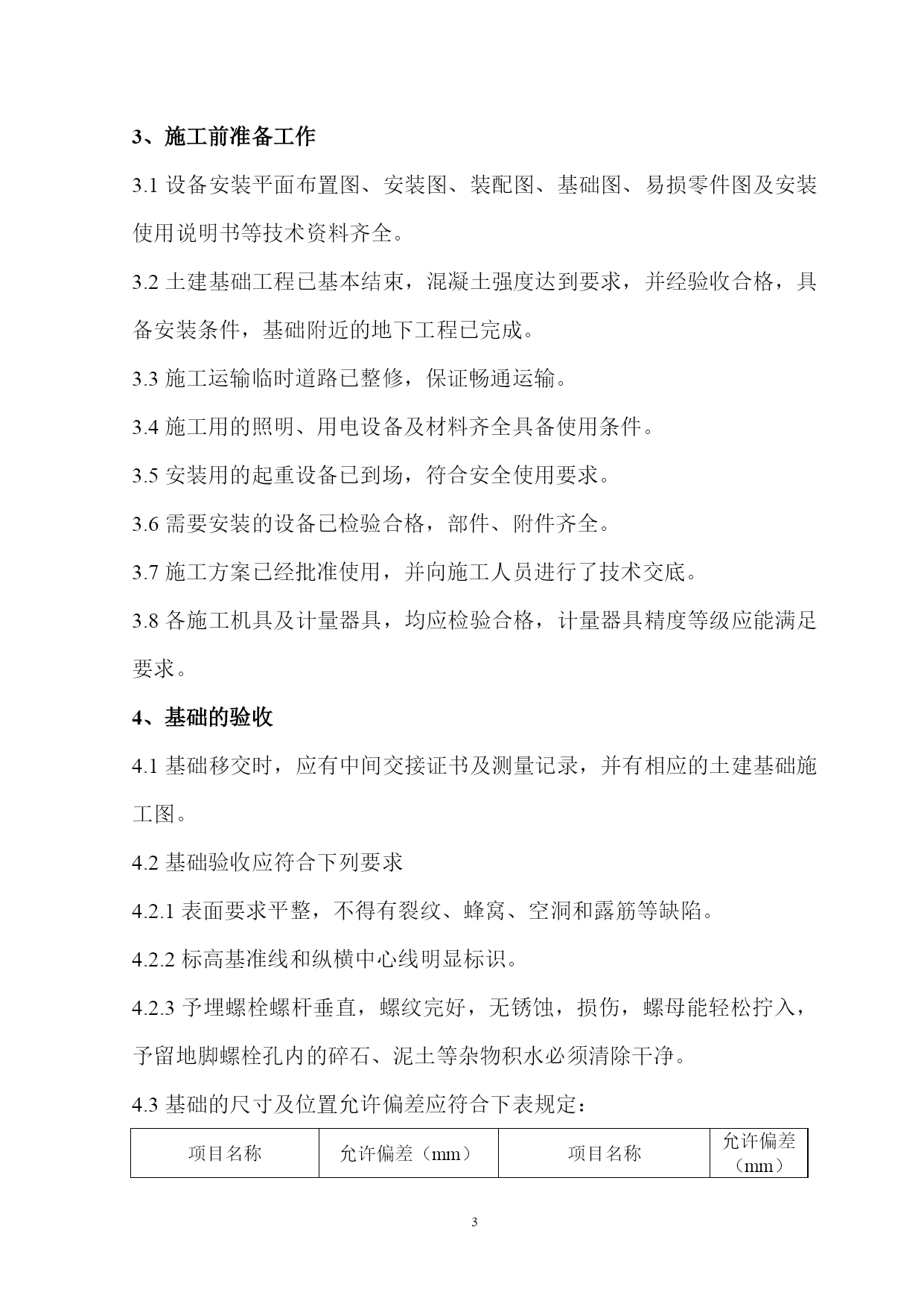

3、施工前准备工作
3.1设备安装平面布置图、安装图、装配图、基础图、易损零件图及安装使用说明书等技术资料齐全。
3.2土建基础工程已基本结束，混凝土强度达到要求，并经验收合格，具备安装条件，基础附近的地下工程已完成。
3.3施工运输临时道路已整修，保证畅通运输。
3.4施工用的照明、用电设备及材料齐全具备使用条件。
3.5安装用的起重设备已到场，符合安全使用要求。
3.6需要安装的设备已检验合格，部件、附件齐全。
3.7施工方案已经批准使用，并向施工人员进行了技术交底。
3.8各施工机具及计量器具，均应检验合格，计量器具精度等级应能满足要求。
4、基础的验收
4.1基础移交时，应有中间交接证书及测量记录，并有相应的土建基础施工图。
4.2基础验收应符合下列要求
4.2.1表面要求平整，不得有裂纹、蜂窝、空洞和露筋等缺陷。
4.2.2标高基准线和纵横中心线明显标识。
4.2.3予埋螺栓螺杆垂直，螺纹完好，无锈蚀，损伤，螺母能轻松拧入，予留地脚螺栓孔内的碎石、泥土等杂物积水必须清除干净。
4.3基础的尺寸及位置允许偏差应符合下表规定：

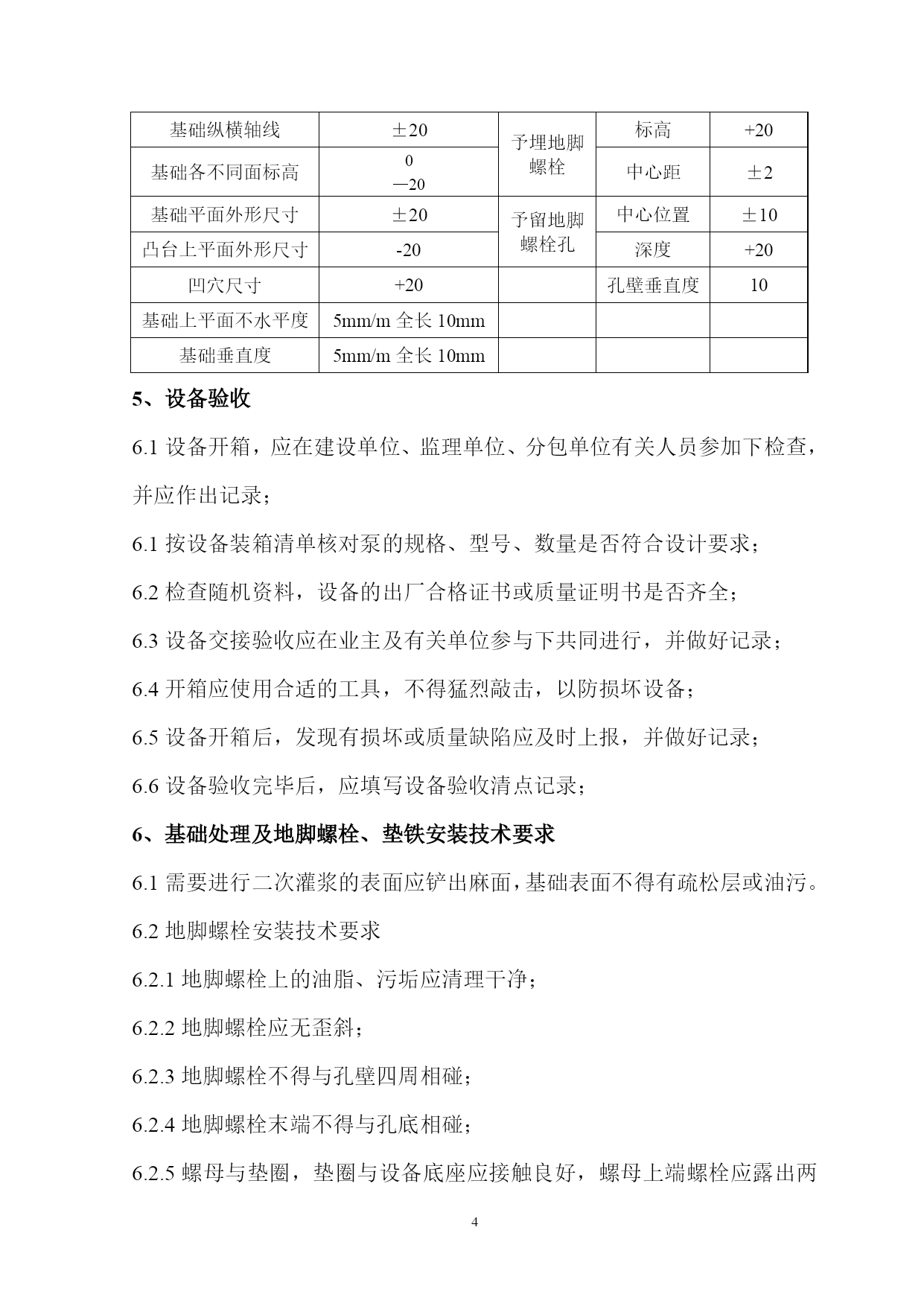

项目名称允许偏差（mm）项目名称允许偏差（mm）基础纵横轴线±20予埋地脚螺栓标高+20基础各不同面标高0
—20中心距±2基础平面外形尺寸±20予留地脚螺栓孔中心位置±10凸台上平面外形尺寸-20深度+20凹穴尺寸+20孔壁垂直度10基础上平面不水平度5mm/m全长10mm基础垂直度5mm/m全长10mm5、设备验收
6.1设备开箱，应在建设单位、监理单位、分包单位有关人员参加下检查，并应作出记录；
6.1按设备装箱清单核对泵的规格、型号、数量是否
