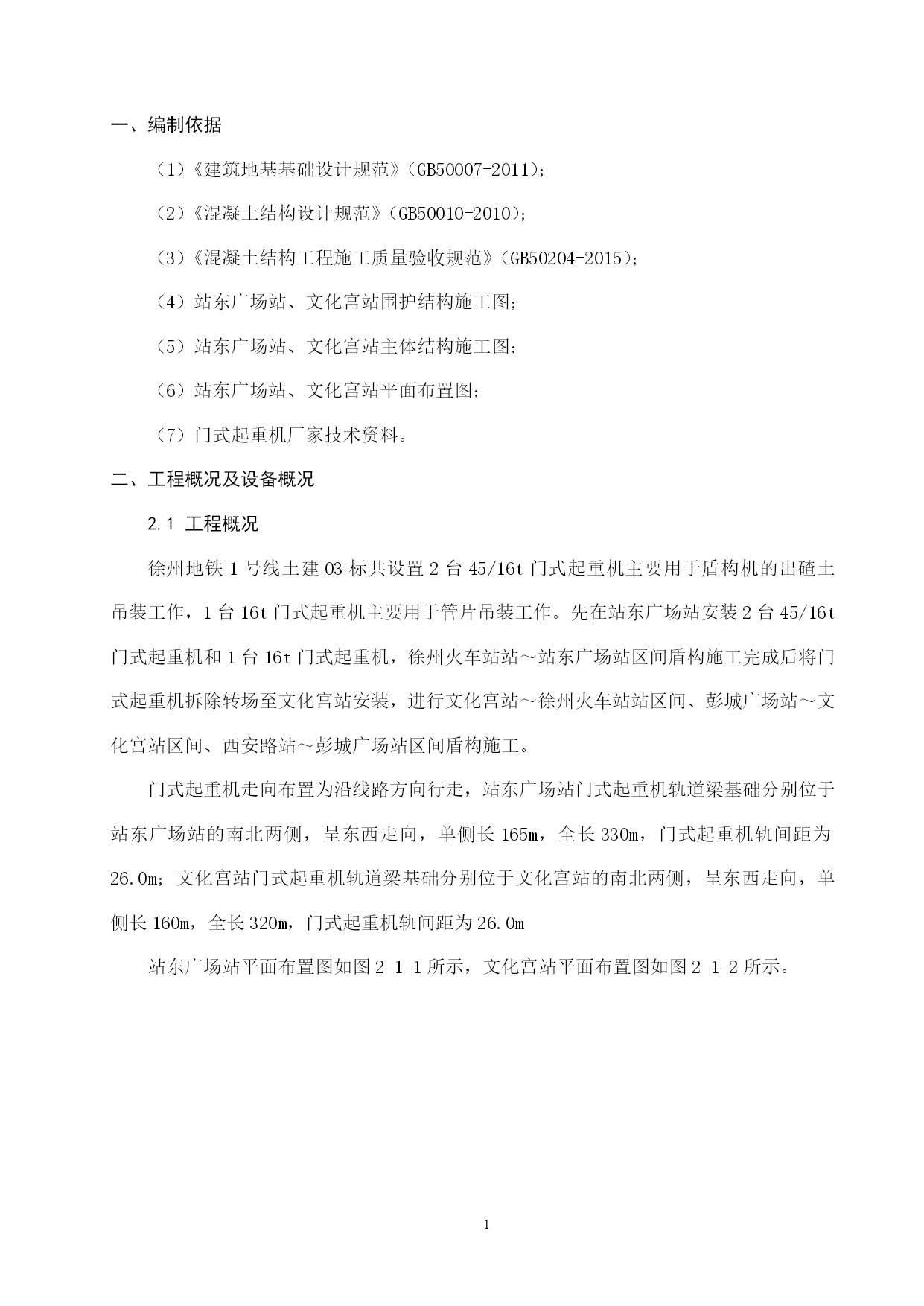

一、编制依据
（1）《建筑地基基础设计规范》（GB50007-2011）；
（2）《混凝土结构设计规范》（GB50010-2010）；
（3）《混凝土结构工程施工质量验收规范》（GB50204-2015）；
（4）站东广场站、文化宫站围护结构施工图；
（5）站东广场站、文化宫站主体结构施工图；
（6）站东广场站、文化宫站平面布置图；
（7）门式起重机厂家技术资料。
二、工程概况及设备概况
2.1工程概况
徐州地铁1号线土建03标共设置2台45/16t门式起重机主要用于盾构机的出碴土吊装工作，1台16t门式起重机主要用于管片吊装工作。先在站东广场站安装2台45/16t门式起重机和1台16t门式起重机，徐州火车站站～站东广场站区间盾构施工完成后将门式起重机拆除转场至文化宫站安装，进行文化宫站～徐州火车站站区间、彭城广场站～文化宫站区间、西安路站～彭城广场站区间盾构施工。
门式起重机走向布置为沿线路方向行走，站东广场站门式起重机轨道梁基础分别位于站东广场站的南北两侧，呈东西走向，单侧长165m，全长330m，门式起重机轨间距为26.0m；文化宫站门式起重机轨道梁基础分别位于文化宫站的南北两侧，呈东西走向，单侧长160m，全长320m，门式起重机轨间距为26.0m
站东广场站平面布置图如图2-1-1所示，文化宫站平面布置图如图2-1-2所示。

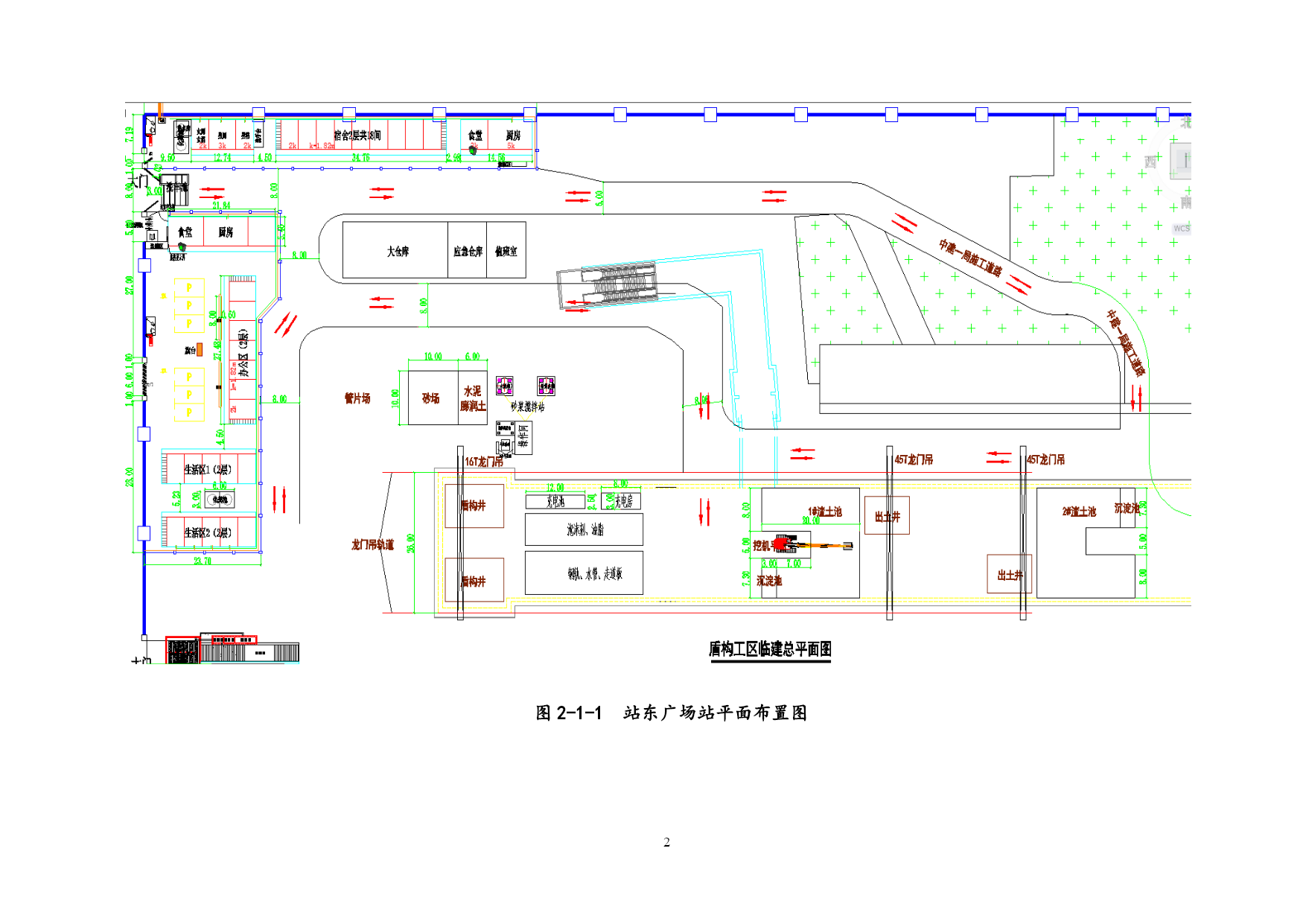

图2-1-1站东广场站平面布置图

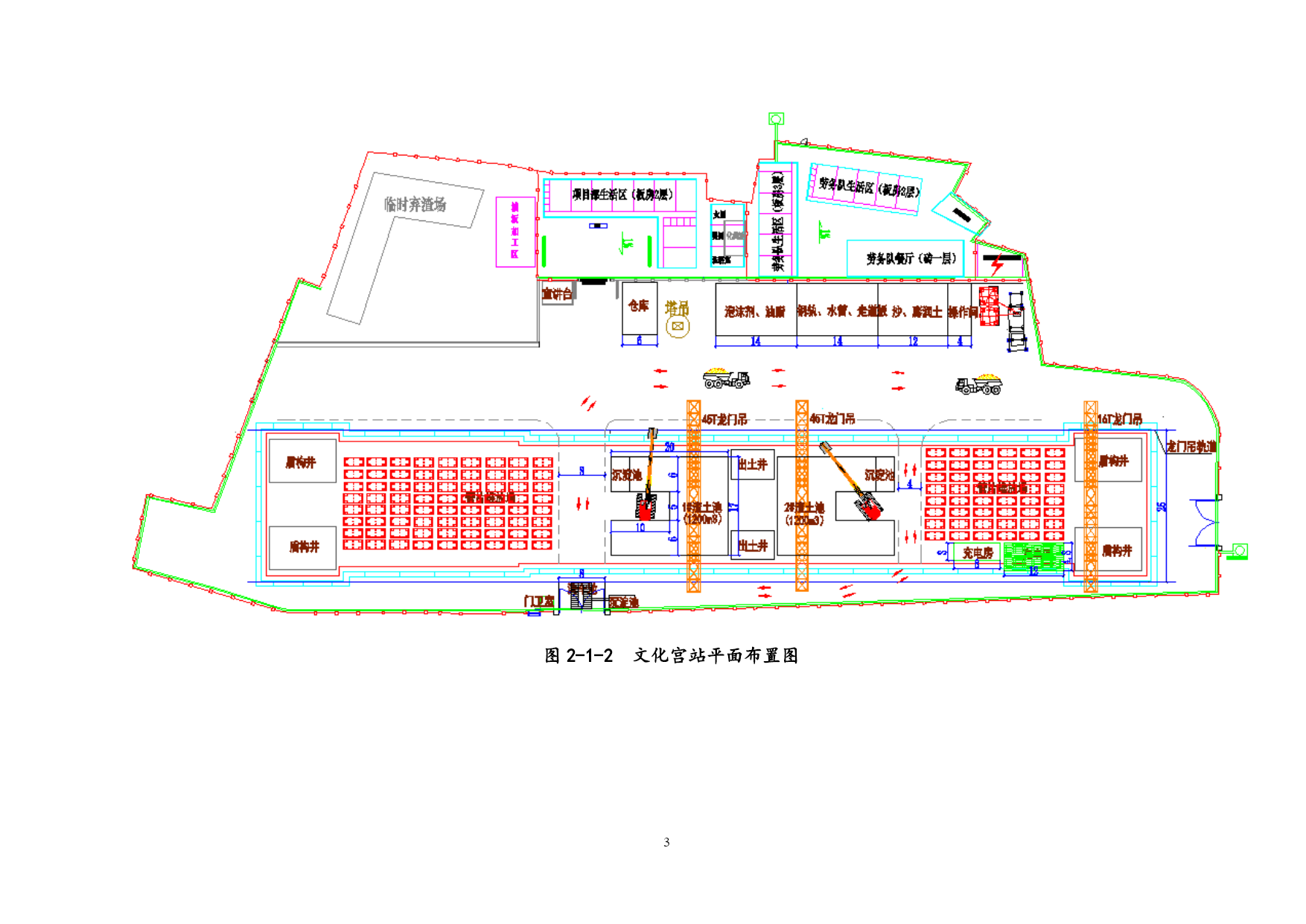

图2-1-2文化宫站平面布置图

PAGE\*MERGEFORMAT14

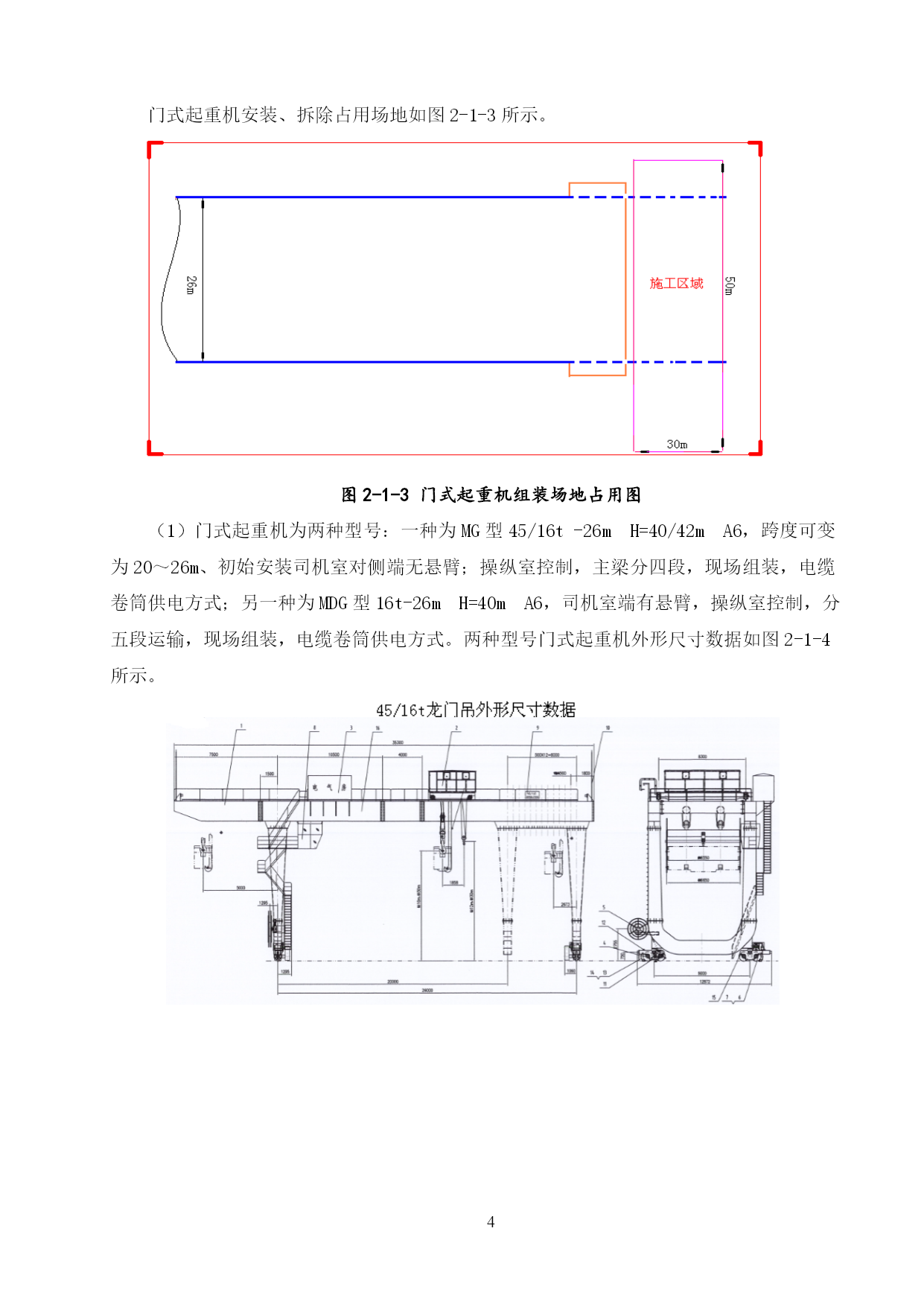

门式起重机安装、拆除占用场地如图2-1-3所示。

图2-1-3门式起重机组装场地占用图
（1）门式起重机为两种型号：一种为MG型45/16t-26mH=40/42mA6，跨度可变为20～26m、初始安装司机室对侧端无
