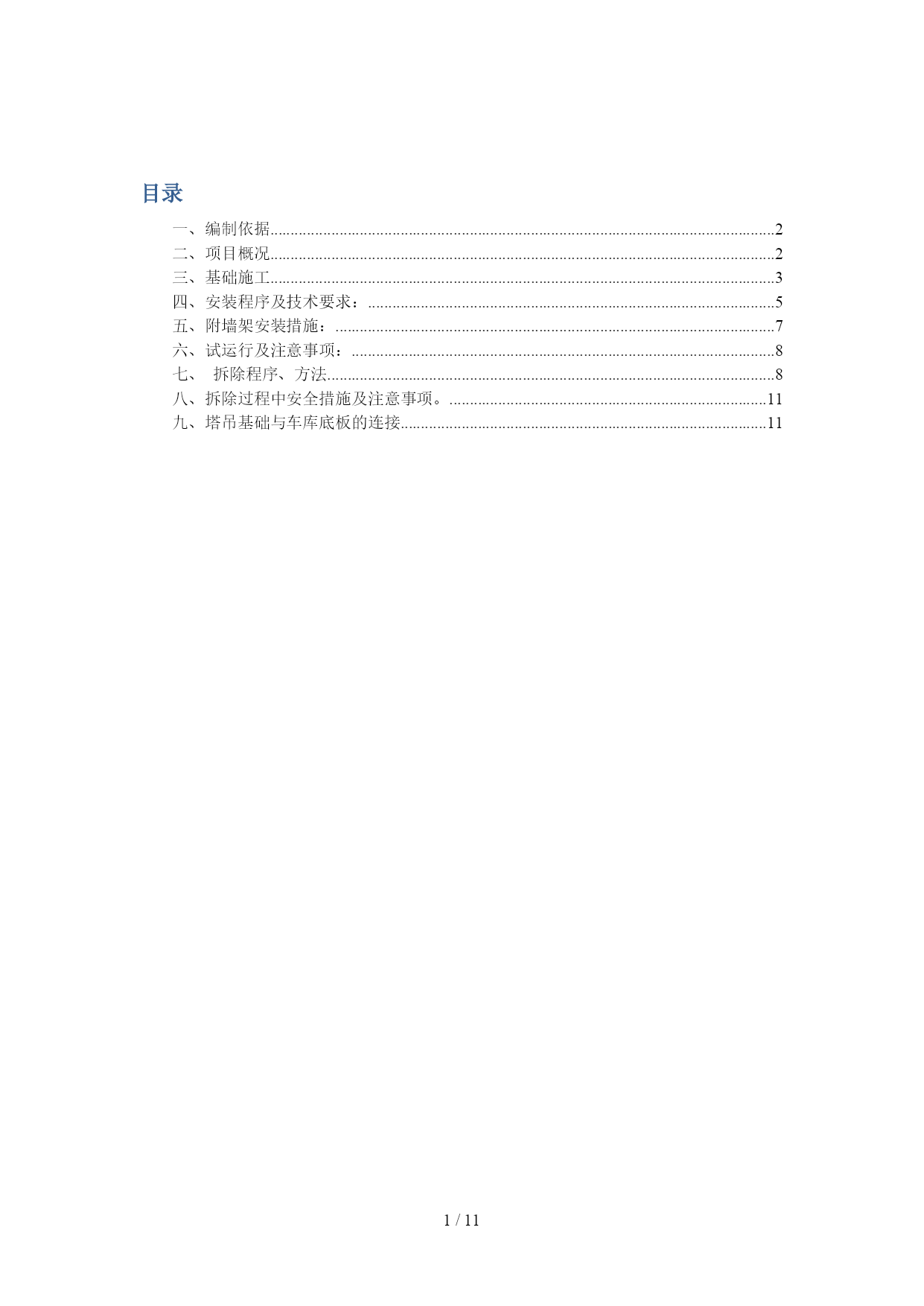

目录
\o"1-3"\h\z\u\l"227394953"一、编制依据 227394953\h2
\l"227394954"二、项目概况 227394954\h2
\l"227394955"三、基础施工 227394955\h3
\l"227394956"四、安装程序及技术要求： 227394956\h5
\l"227394957"五、附墙架安装措施： 227394957\h7
\l"227394958"六、试运行及注意事项： 227394958\h8
\l"227394959"七、拆除程序、方法 227394959\h8
\l"227394960"八、拆除过程中安全措施及注意事项。 227394960\h11
\l"227394961"九、塔吊基础与车库底板的连接 227394961\h11

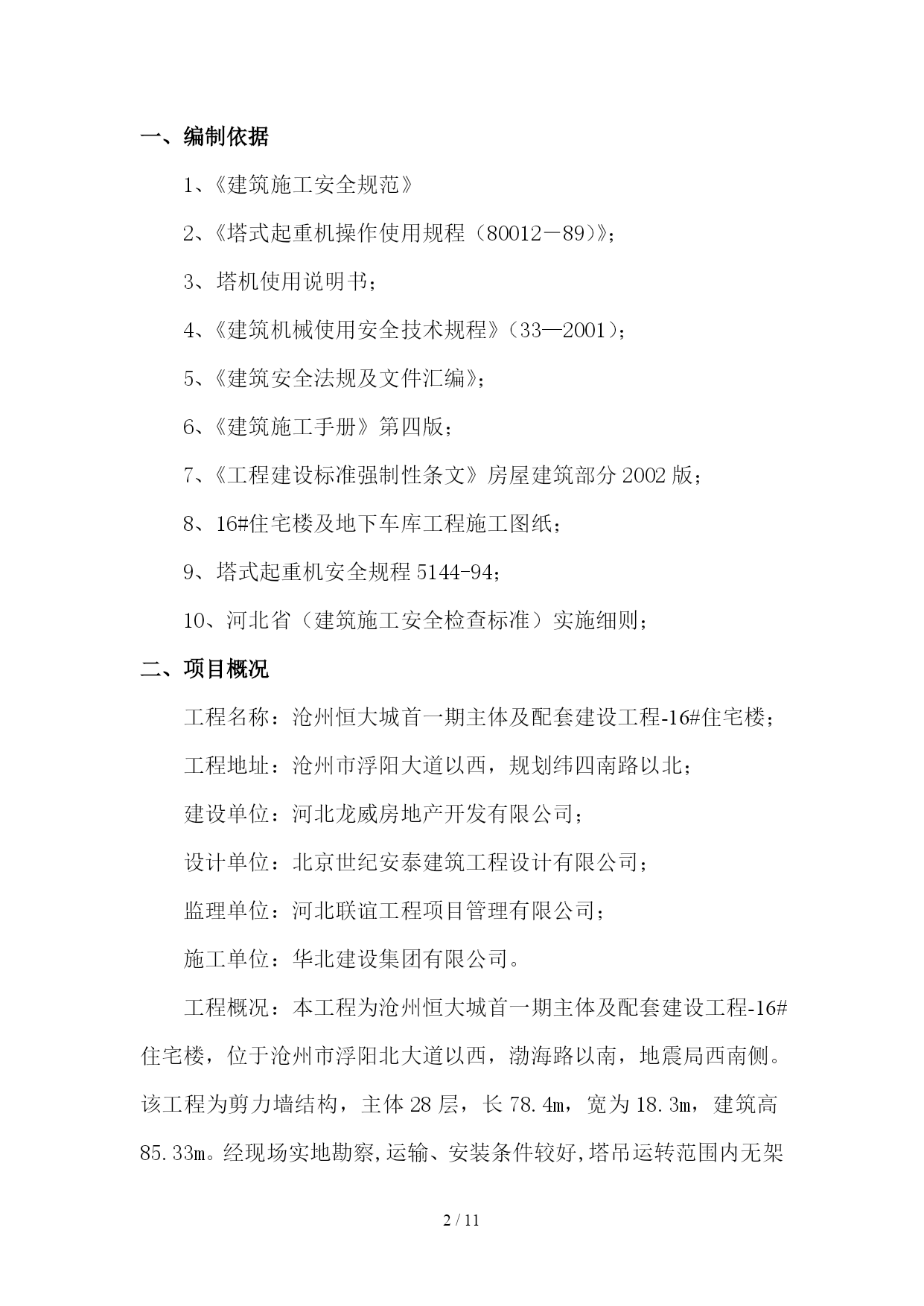

一、编制依据
1、《建筑施工安全规范》
2、《塔式起重机操作使用规程（80012－89）》；
3、塔机使用说明书；
4、《建筑机械使用安全技术规程》（33—2001）；
5、《建筑安全法规及文件汇编》；
6、《建筑施工手册》第四版；
7、《工程建设标准强制性条文》房屋建筑部分2002版；
8、16#住宅楼及地下车库工程施工图纸；
9、塔式起重机安全规程5144-94；
10、河北省（建筑施工安全检查标准）实施细则；
二、项目概况
工程名称：沧州恒大城首一期主体及配套建设工程-16#住宅楼；
工程地址：沧州市浮阳大道以西，规划纬四南路以北；
建设单位：河北龙威房地产开发有限公司；
设计单位：北京世纪安泰建筑工程设计有限公司；
监理单位：河北联谊工程项目管理有限公司；
施工单位：华北建设集团有限公司。

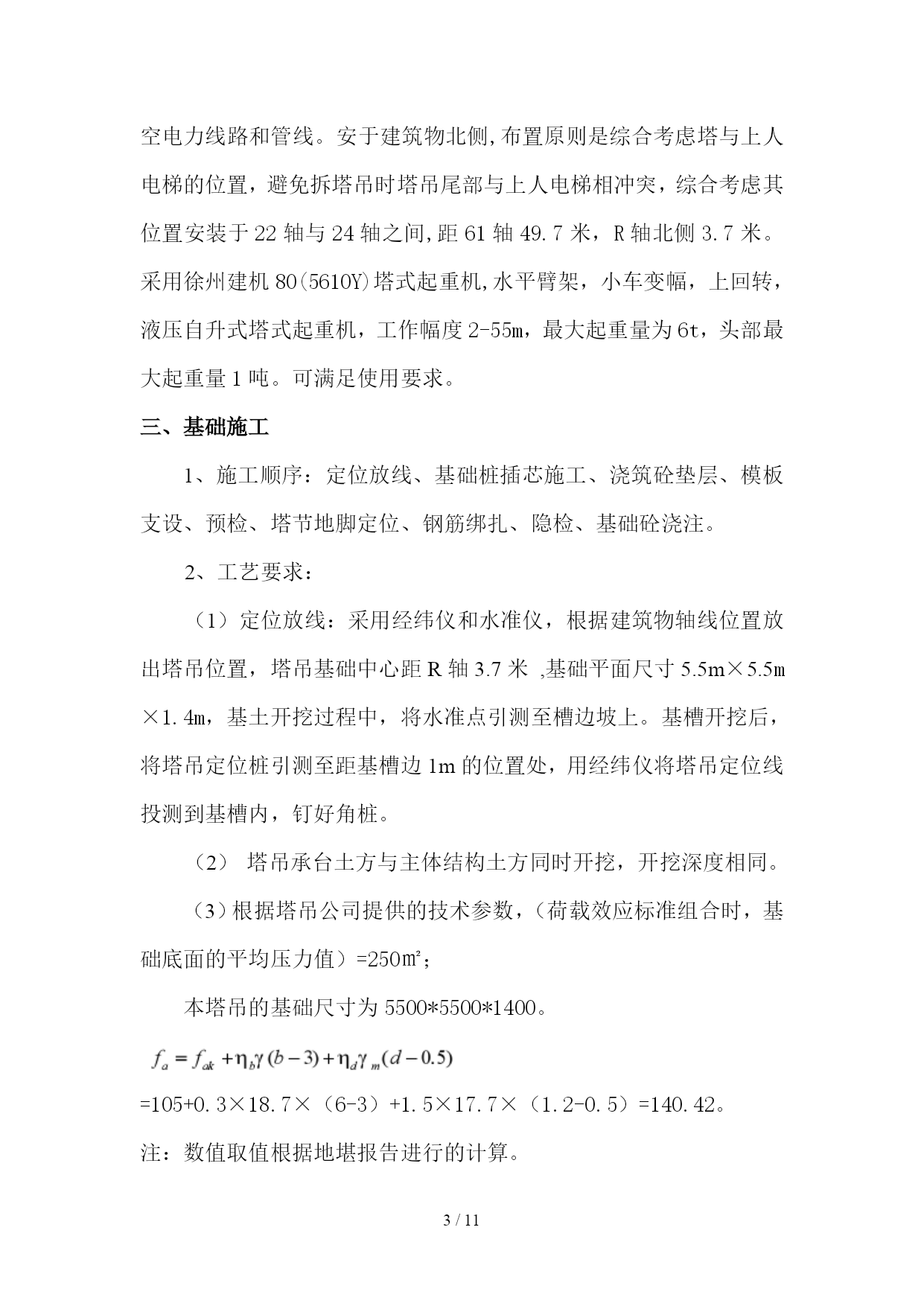

工程概况：本工程为沧州恒大城首一期主体及配套建设工程-16#住宅楼，位于沧州市浮阳北大道以西，渤海路以南，地震局西南侧。该工程为剪力墙结构，主体28层，长78.4m，宽为18.3m，建筑高85.33m。经现场实地勘察,运输、安装条件较好,塔吊运转范围内无架空电力线路和管线。安于建筑物北侧,布置原则是综合考虑塔与上人电梯的位置，避免拆塔吊时塔吊尾部与上人电梯相冲突，综合考虑其位置安装于22轴与24轴之间,距61轴49.7米，R轴北侧3.7米。采用徐州建机80(5610Y)塔式起重机,水平臂架，小车变幅，上回转，液压自升式塔式起重机，工作幅度2-55m，最大起重量为6t，头部最大起重量1吨。可满足使用要求。
三、基础施工
1、施工顺序：定位放线、基础桩插芯施工、浇筑砼垫层、模板支设、预检、塔节地脚定位、钢筋绑扎、隐检、基础砼浇注。
2、工艺要求：
（1）定位放线：采用经纬仪和水准仪，根据建筑物轴线位置放出塔吊位置，塔吊基础中心距R轴3.7米,基础平面尺寸5.5m×5.5m×1.4m，基土开挖过程中，将水准点引测至槽边坡上。基槽开挖后，将塔吊定位桩引测至距基槽边1m的位置处，用经纬仪将塔吊定位线投测到基槽内，钉好角桩。
（2）塔吊承台土方与主体结构土方同时开挖，开挖深度相同。
（3）根据塔吊公司提供的技术参数，（荷载效应标准组合时，基础底面的平均压力值）=250㎡；
本塔吊的基础尺寸为5500*5500*1400。

=105+0.3×18.7×（6-3）+1.5×17.7×（1.2-0.5）=140.42。
注：数值取值根据地堪报告进行的计算。

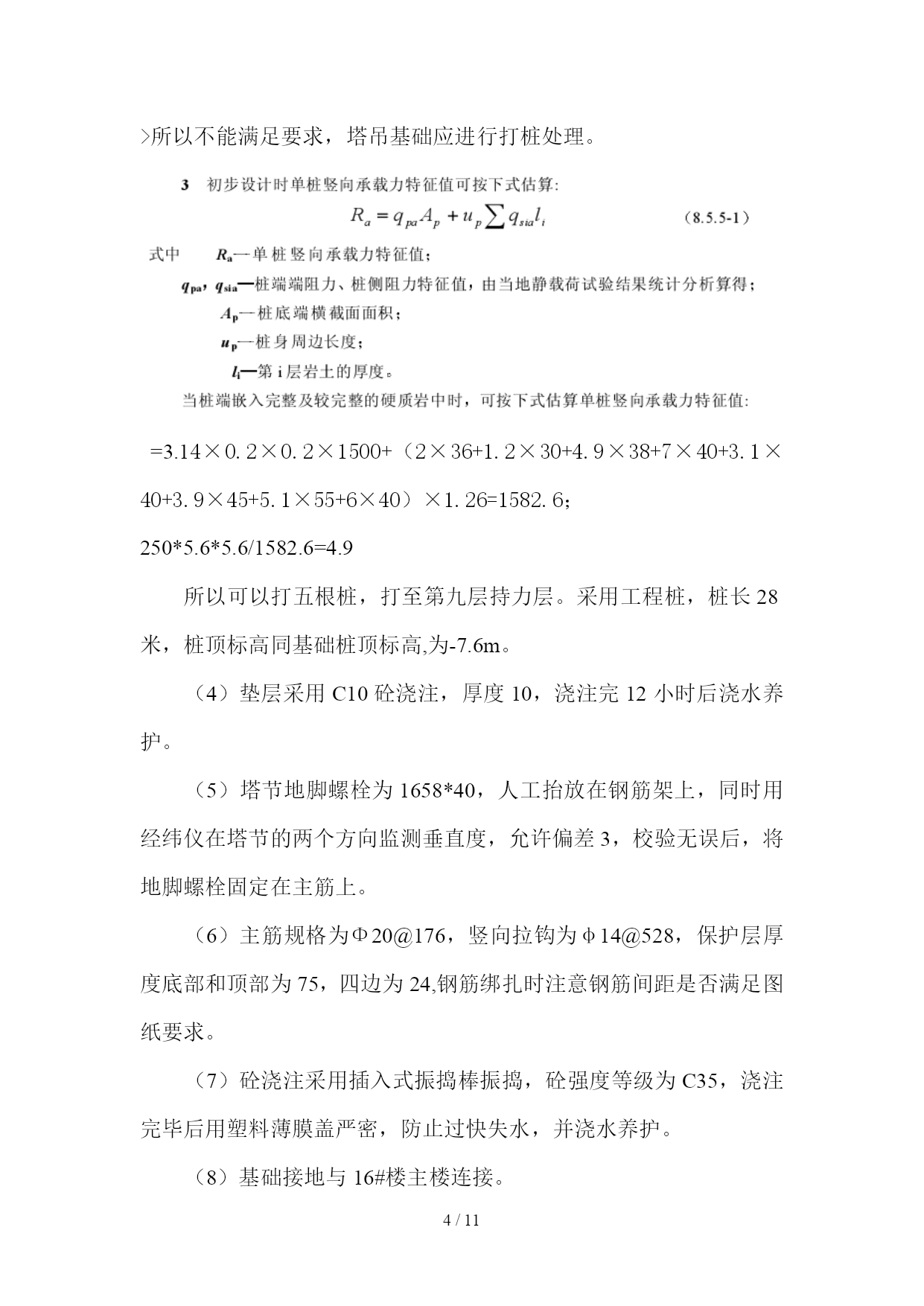

>所以不能满足要求，塔吊基础应进行打桩处理。

=3.14×0.2×0.2×1500+（2×36+1.2×30+4.9×38+7×40+3.1×40+3.9×45+5.1×55+6×40）×1.26=1582.6；
250*5.6*5.6/1582.6=4.9
所以可以打五根桩，打至第九层持力层。采用工程桩，桩长28米，桩顶标高同基础桩顶标高,为-7.6m。
（4）垫层采用C10砼浇注，厚度10，浇注完12小时后浇水养护。
（5）塔节地脚螺栓为1658*40，人工抬放在钢筋架上，同时用经纬仪在塔节的两个方向监测垂直度，允许偏差3，校验无误后，将地脚螺栓固定在主筋上。
（6）主筋规格为Φ20@176，竖向拉钩为φ14@528，保护层厚度底部和顶部为75，四边为24,钢筋绑扎时注意钢筋间距是否满足图纸要求。
（7）砼浇注采用插入式振捣棒振捣，砼强度等级为C35，浇注完毕后用塑料薄膜盖严密，防止过快失水，并浇水养护。
（8）基础接地与16#楼主楼连接。

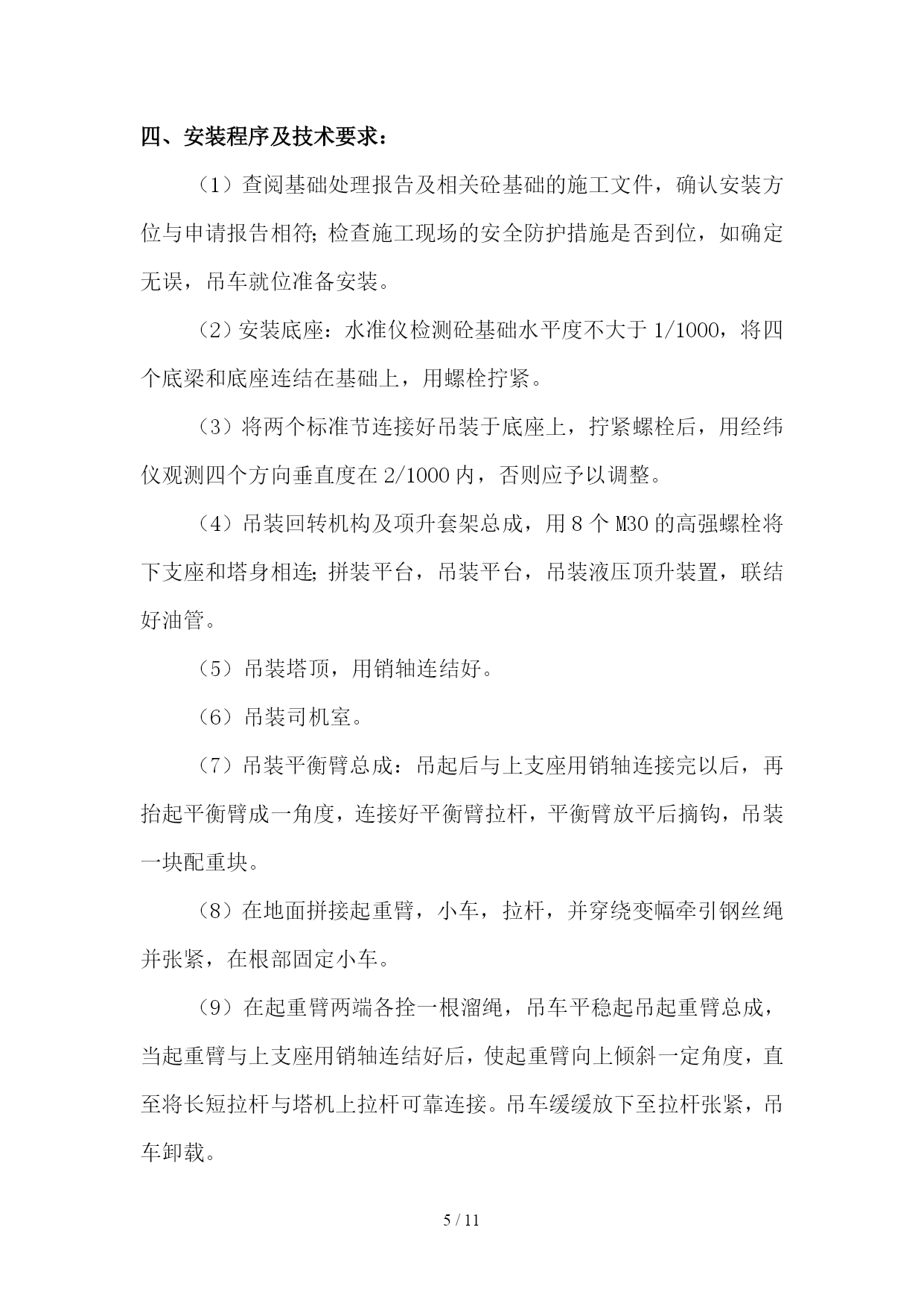

四、安装程序及技术要求：
（1）查阅基础处理报告及相关砼基础的施工文件，确认安装方位与申请报告相符；检查施工现场的安全防护措施是否到位，如确定无误，吊车就
