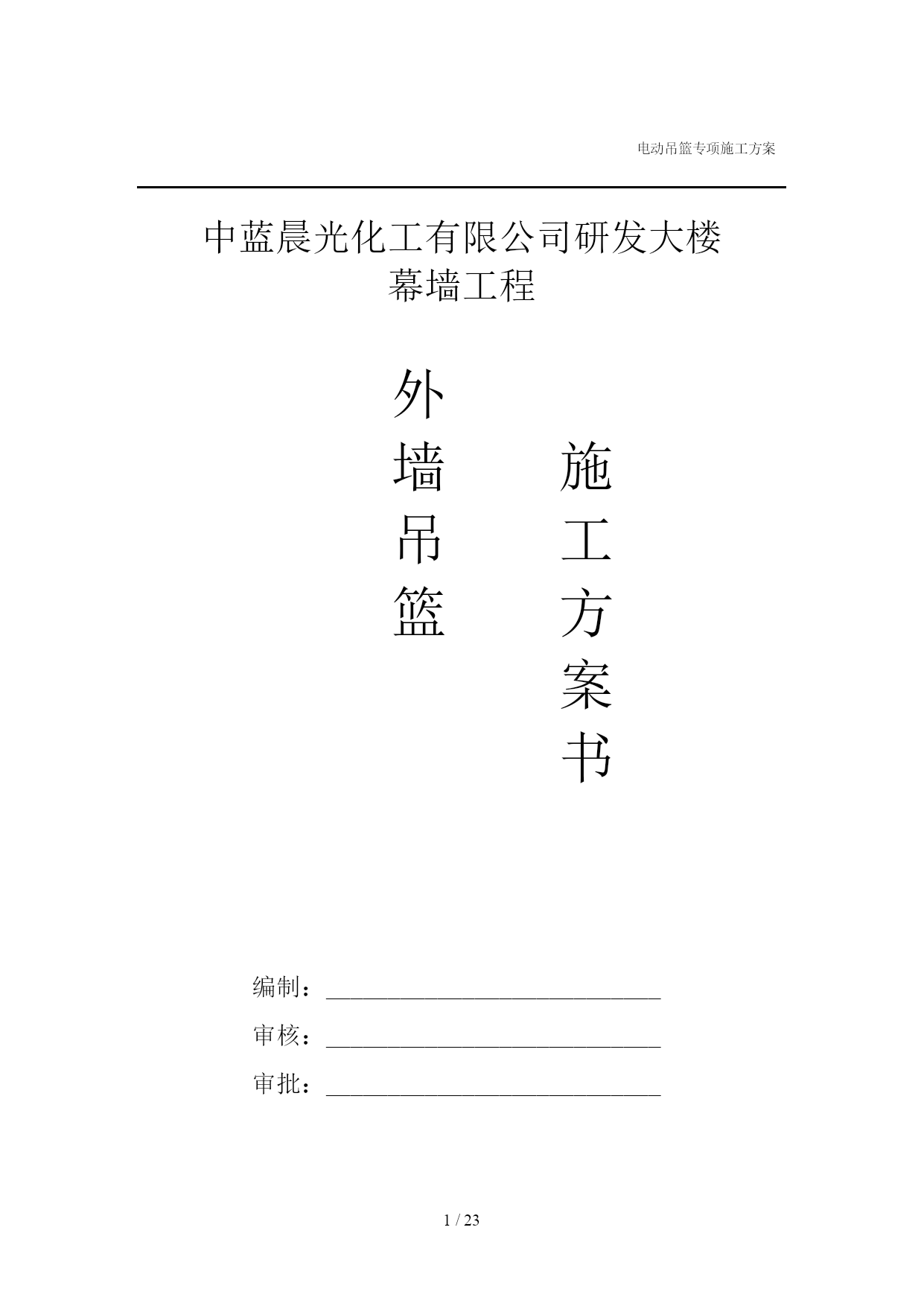

电动吊篮专项施工方案

中蓝晨光化工有限公司研发大楼
幕墙工程

外
墙施
吊工
篮方
案
书

编制：___________________________
审核：___________________________
审批：___________________________

电动吊篮专项施工方案

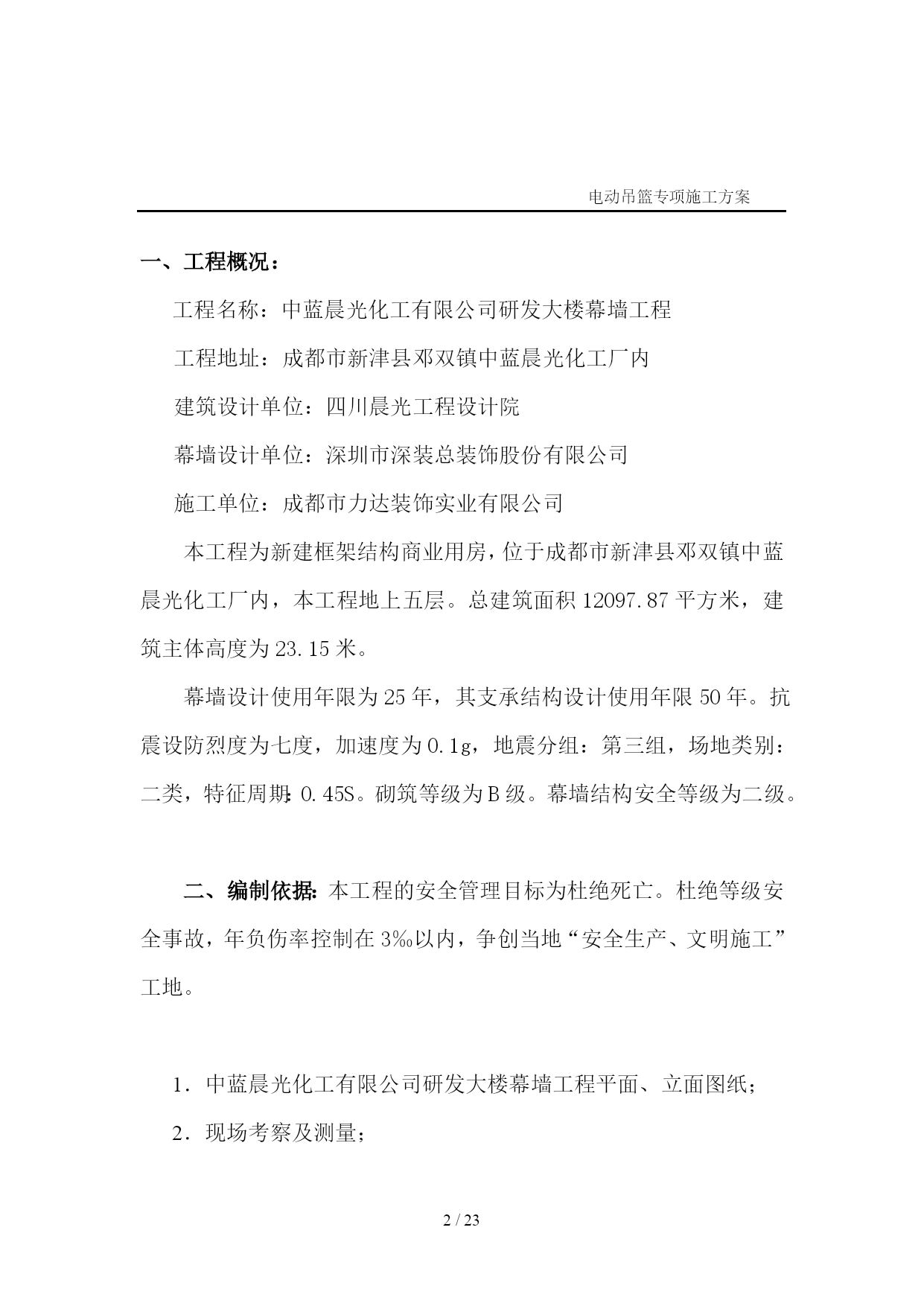

一、工程概况：
工程名称：中蓝晨光化工有限公司研发大楼幕墙工程
工程地址：成都市新津县邓双镇中蓝晨光化工厂内
建筑设计单位：四川晨光工程设计院
幕墙设计单位：深圳市深装总装饰股份有限公司
施工单位：成都市力达装饰实业有限公司
本工程为新建框架结构商业用房，位于成都市新津县邓双镇中蓝晨光化工厂内，本工程地上五层。总建筑面积12097.87平方米，建筑主体高度为23.15米。
幕墙设计使用年限为25年，其支承结构设计使用年限50年。抗震设防烈度为七度，加速度为0.1g，地震分组：第三组，场地类别：二类，特征周期：0.45S。砌筑等级为B级。幕墙结构安全等级为二级。

二、编制依据：本工程的安全管理目标为杜绝死亡。杜绝等级安全事故，年负伤率控制在3‰以内，争创当地“安全生产、文明施工”工地。

1．中蓝晨光化工有限公司研发大楼幕墙工程平面、立面图纸；
2．现场考察及测量；

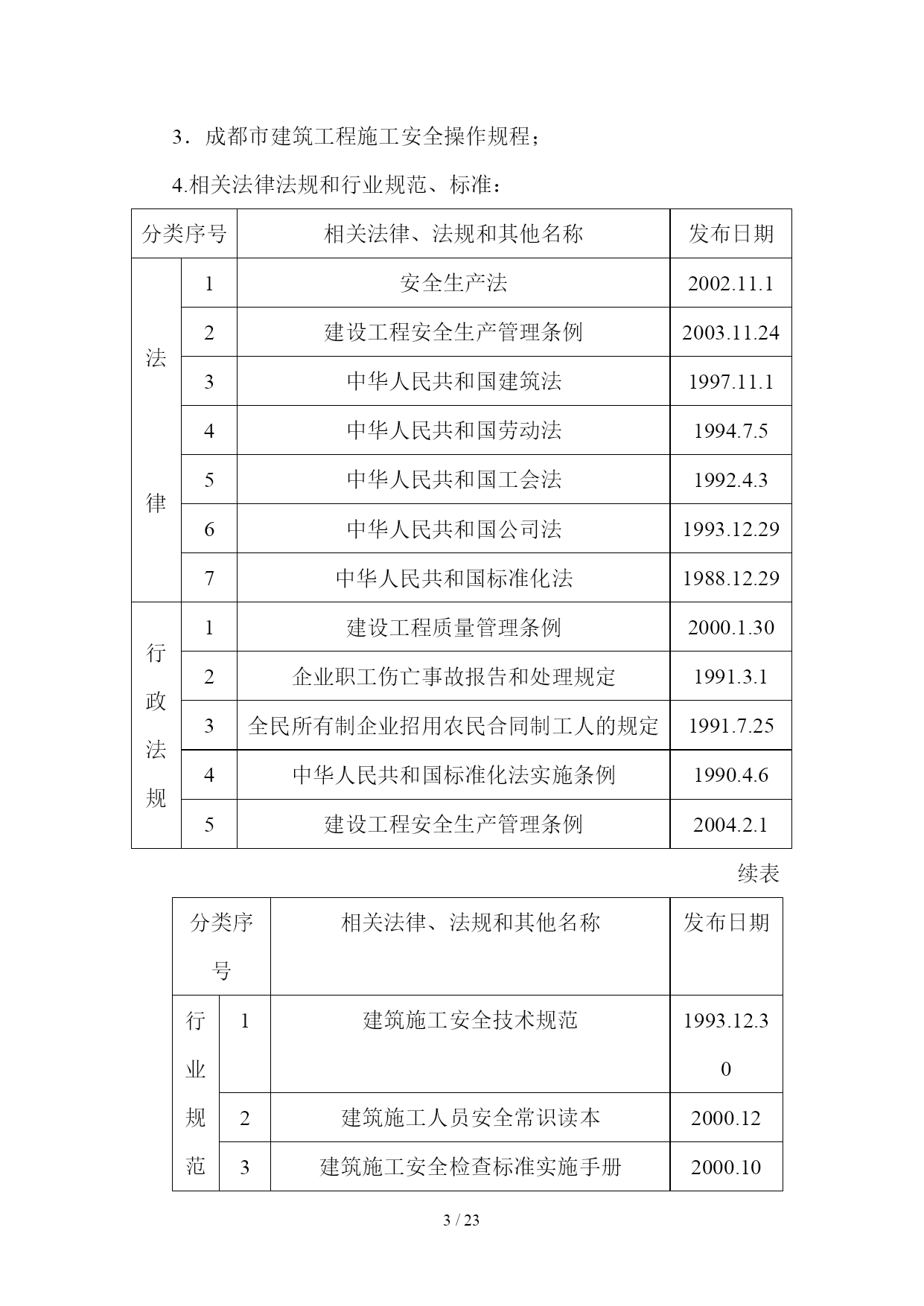

3．成都市建筑工程施工安全操作规程；
4.相关法律法规和行业规范、标准：
分类序号相关法律、法规和其他名称发布日期法

律1安全生产法2002.11.12建设工程安全生产管理条例2003.11.243中华人民共和国建筑法1997.11.14中华人民共和国劳动法1994.7.55中华人民共和国工会法1992.4.36中华人民共和国公司法1993.12.297中华人民共和国标准化法1988.12.29行政法规1建设工程质量管理条例2000.1.302企业职工伤亡事故报告和处理规定1991.3.13全民所有制企业招用农民合同制工人的规定1991.7.254中华人民共和国标准化法实施条例1990.4.65建设工程安全生产管理条例2004.2.1续表
分类序号相关法律、法规和其他名称发布日期行业规范和标准1建筑施工安全技术规范1993.12.302建筑施工人员安全常识读本2000.123建筑施工安全检查标准实施手册2000.104施工现场安全生产、文明施工标准图集2002.45建筑施工民工安全培训教材1996.76安全员手册1999.27企业安全卫生知识读本1991.18扣件式钢管脚手架安全技术规范JGJ/130-20012001.69门式钢管脚手架安全技术规范JGJ/28-20002000.1210建筑施工安全检查标准JGJ/59-991999.3.3011安全网GB5725-19971997.312安全带GB6094-851985.213安全帽试验方法GB2812-891989.514安全网冲击试验方法GB5726-851985.215安全带检验方法GB6095-851985.416安全标志GB2894-821982.6

电动吊篮专项施工方案
三、准备工作
1.吊篮进场根据工程场地大小，使用数量及时间等情况，合理安排调度，分批进场。
2.承租方应在吊篮所使用位置的建筑物内，预留380V电源。

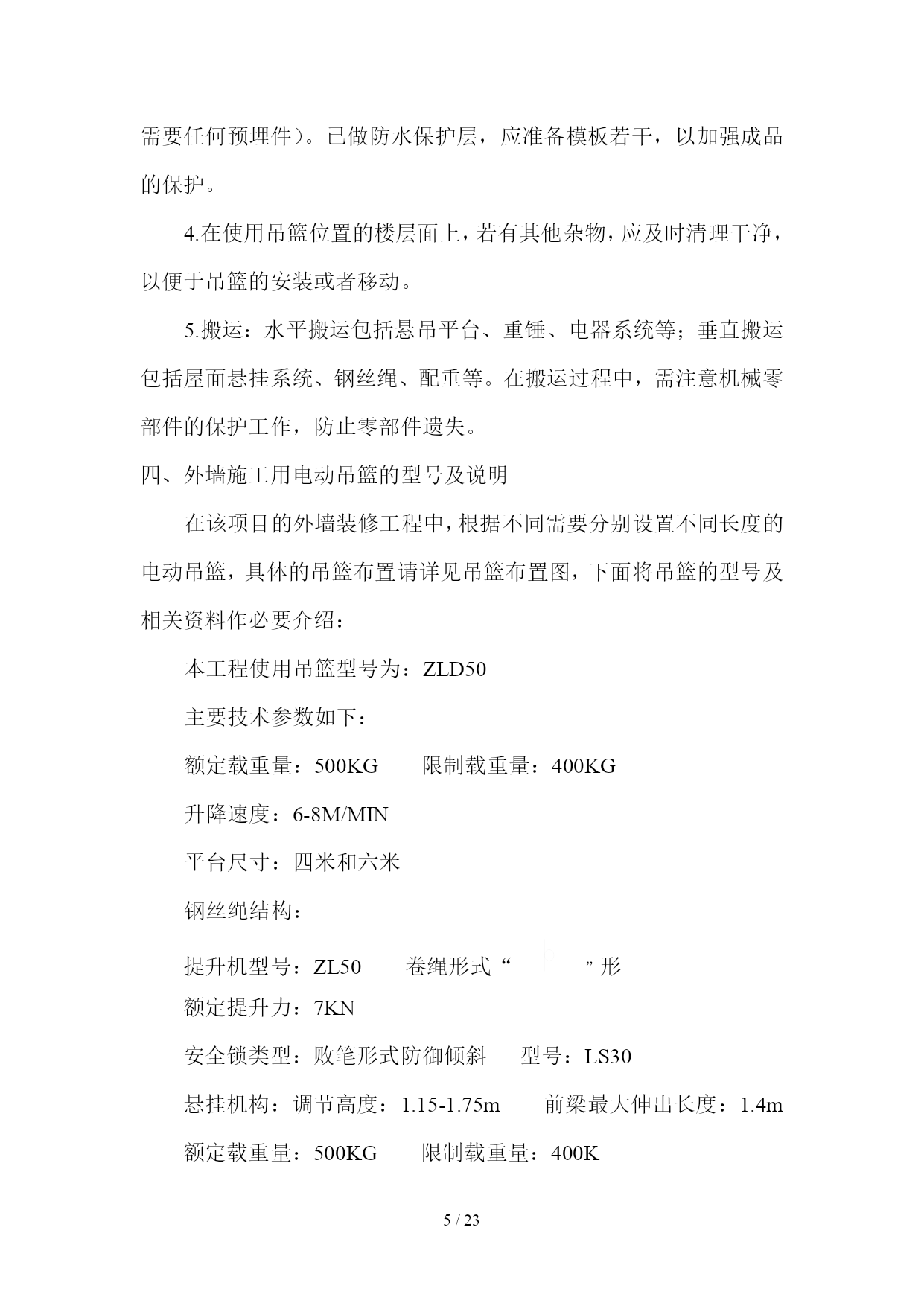

3.在使用（安装）吊篮位置的楼层上，应具有基本平整条件（不需要任何预埋件）。已做防水保护层，应准备模板若干，以加强成品的保护。
4.在使用吊篮位置的楼层面上，若有其他杂物，应及时清理干净，以便于吊篮的安装或者移动。
5.搬运：水平搬运包括悬吊平台、重锤、电器系统等；垂直搬运包括屋面悬挂系统、钢丝绳、配重等。在搬运过程中，需注意机械零部件的保护工作，防止零部件遗失。
四、外墙施工用电动吊篮的型号及说明
在该项目的外墙装修工程中，根据不同需要分别设置不同长度的电动吊篮，具体的吊篮布置请详见吊篮布置图，下面将吊篮的型号及相关资料作必要介绍：
本工程使用吊篮型号为：ZLD50
主要技术参数如下：
额定载重量：500KG限制载重量：400KG
升降速度：6-8M/MIN
平台尺寸：四米和六米
钢丝绳结构：
提升机型号：ZL50卷绳形式“”形
额定提升力：7KN
安全锁类型：败笔形式防御倾斜型号：LS30
悬挂机构：调节高度：1.15-1.75m前梁最大伸出长度：1.4m
额定载重量：500KG限制载重量：400K
吊篮正常工作环境：－20－＋40摄氏度
环境相对湿度：≤90%（25摄氏度）
电源电压偏离额定值±5%
工作处阵风风力≤8.3M/S（相当于5级风力）
ZLD50型吊篮每台组成部件：
提升机（ZLD50）2台；
安全锁（LS30）2把；
电器箱1套；
吊篮平台1套；
钢丝绳（直径8.6mm）4根；
限位开关2个；
电缆1根；
安全绳
