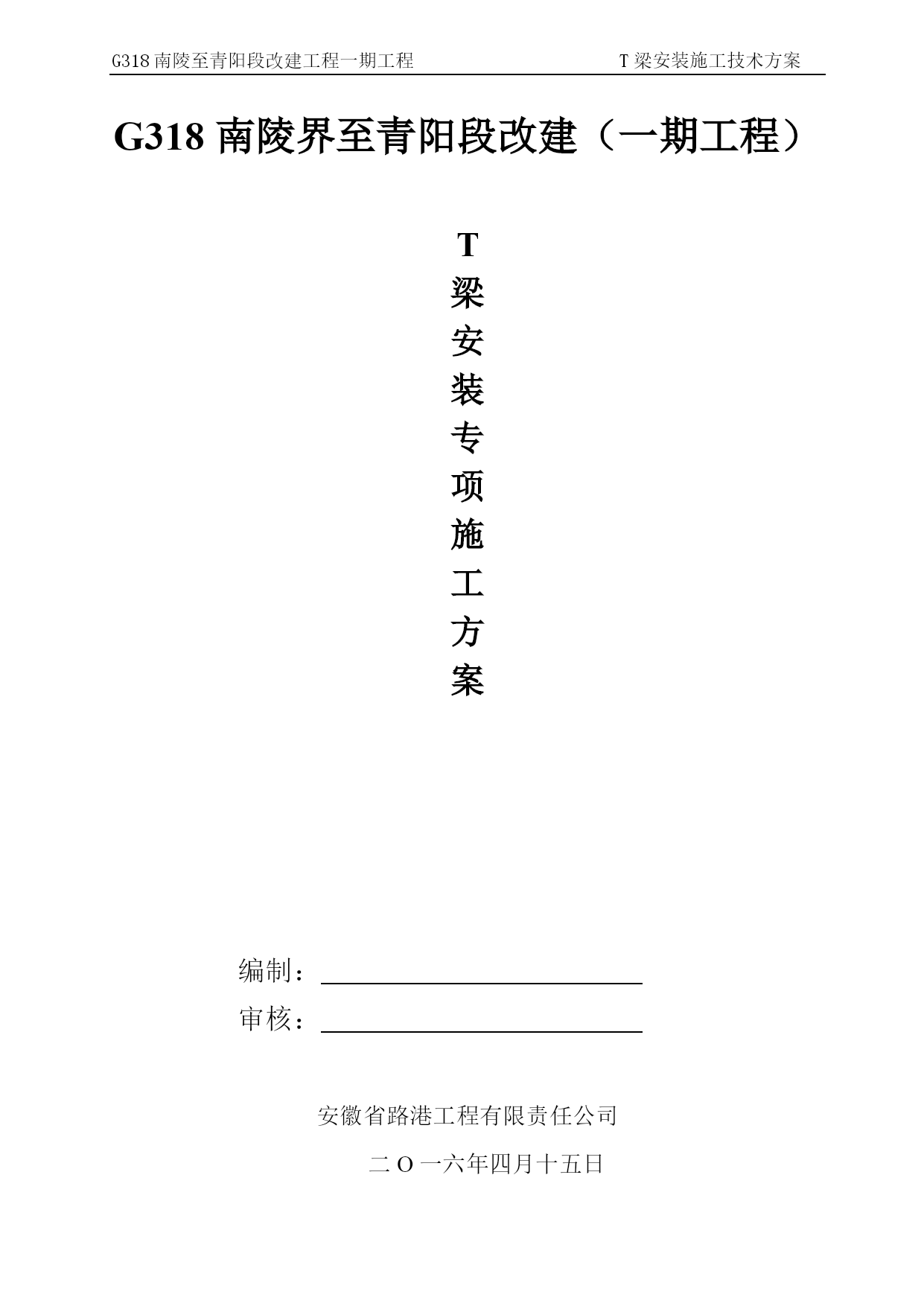

G318南陵至青阳段改建工程一期工程T梁安装施工技术方案

G318南陵界至青阳段改建（一期工程）

T
梁
安
装
专
项
施
工
方
案

编制：
审核：

安徽省路港工程有限责任公司
二O一六年四月十五日

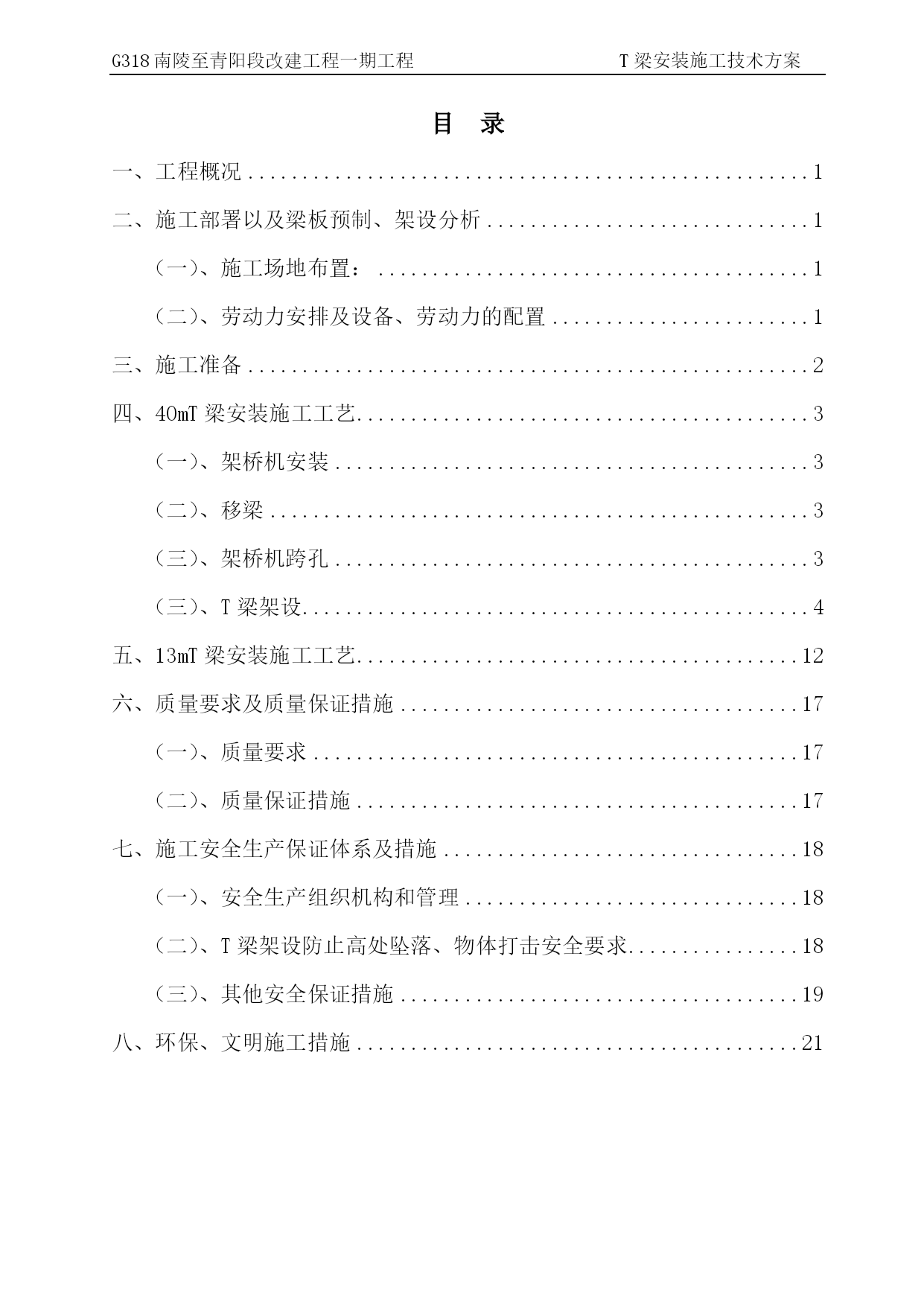

目录
TOC\o"1-3"\h\uHYPERLINK\l_Toc24121一、工程概况 PAGEREF_Toc241211
HYPERLINK\l_Toc29791二、施工部署以及梁板预制、架设分析 PAGEREF_Toc297911
HYPERLINK\l_Toc8107（一）、施工场地布置： PAGEREF_Toc81071
HYPERLINK\l_Toc4920（二）、劳动力安排及设备、劳动力的配置 PAGEREF_Toc49201
HYPERLINK\l_Toc23601三、施工准备 PAGEREF_Toc236012
HYPERLINK\l_Toc19097四、40mT梁安装施工工艺 PAGEREF_Toc190973
HYPERLINK\l_Toc18138（一）、架桥机安装 PAGEREF_Toc181383
HYPERLINK\l_Toc29438（二）、移梁 PAGEREF_Toc294383
HYPERLINK\l_Toc19919（三）、架桥机跨孔 PAGEREF_Toc199193
HYPERLINK\l_Toc13470（三）、T梁架设 PAGEREF_Toc134704
HYPERLINK\l_Toc14114五、13mT梁安装施工工艺 PAGEREF_Toc1411412
HYPERLINK\l_Toc29872六、质量要求及质量保证措施 PAGEREF_Toc2987217
HYPERLINK\l_Toc28388（一）、质量要求 PAGEREF_Toc2838817
HYPERLINK\l_Toc8474（二）、质量保证措施 PAGEREF_Toc847417
HYPERLINK\l_Toc15285七、施工安全生产保证体系及措施 PAGEREF_Toc1528518
HYPERLINK\l_Toc23838（一）、安全生产组织机构和管理 PAGEREF_Toc2383818
HYPERLINK\l_Toc22115（二）、T梁架设防止高处坠落、物体打击安全要求 PAGEREF_Toc2211518
HYPERLINK\l_Toc32388（三）、其他安全保证措施 PAGEREF_Toc3238819
HYPERLINK\l_Toc1283八、环保、文明施工措施 PAGEREF_Toc128321


PAGE\*MERGEFORMAT20

G318南陵界至青阳段改建工程（一期工程）
T梁安装施工专项方案

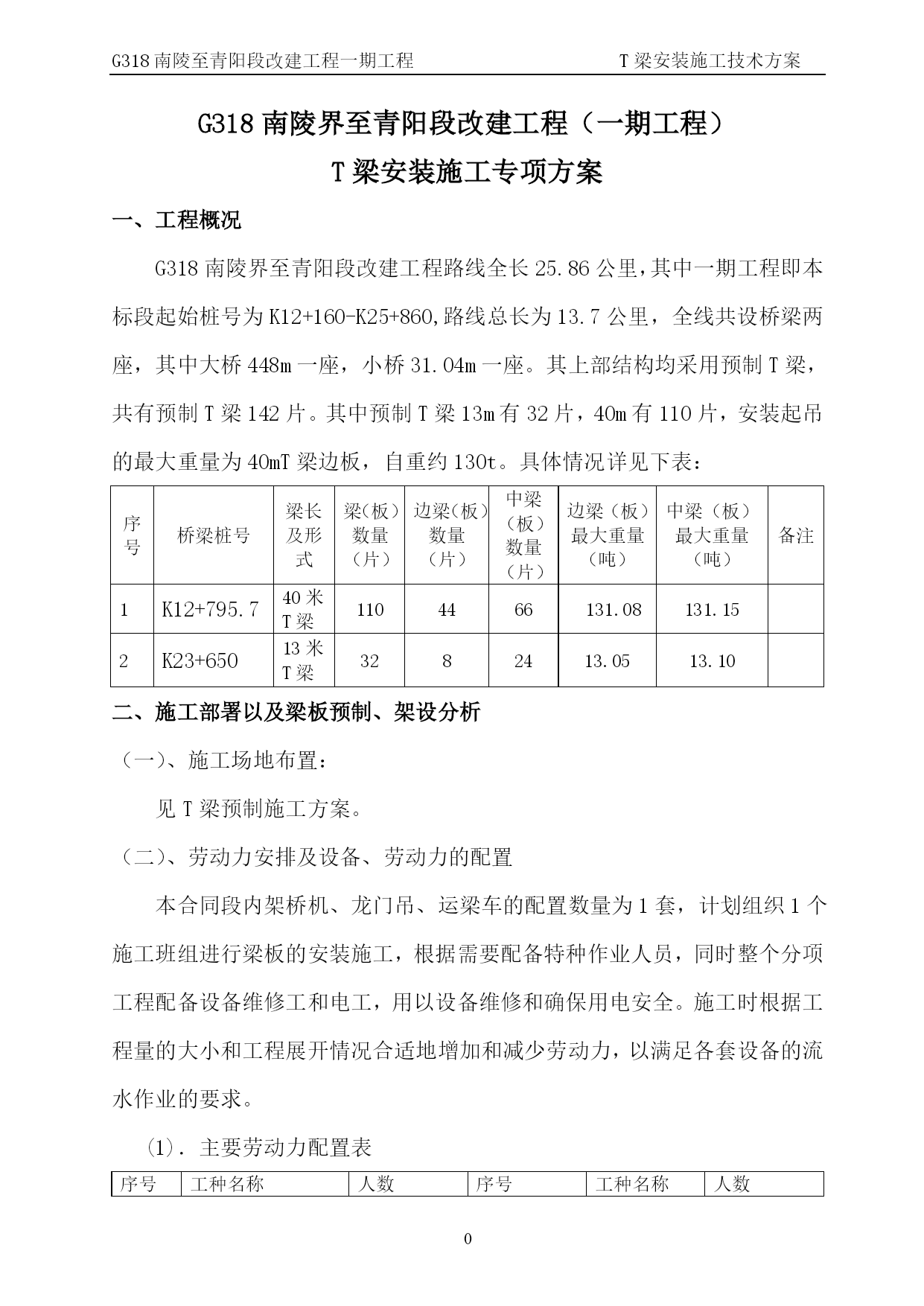

一、工程概况
G318南陵界至青阳段改建工程路线全长25.86公里，其中一期工程即本标段起始桩号为K12+160-K25+860,路线总长为13.7公里，全线共设桥梁两座，其中大桥448m一座，小桥31.04m一座。其上部结构均采用预制T梁，共有预制T梁142片。其中预制T梁13m有32片，40m有110片，安装起吊的最大重量为40mT梁边板，自重约130t。具体情况详见下表：
序号桥梁桩号梁长及形式梁（板）数量（片）边梁（板）
数量
（片）中梁（板）数量（片）边梁（板）最大重量（吨）中梁（板）最大重量（吨）备注1K12+795.740米
T梁1104466131.08131.152K23+65013米
T梁3282413.0513.10二、施工部署以及梁板预制、架设分析
（一）、施工场地布置：
见T梁预制施工方案。
（二）、劳动力安排及设备、劳动力的配置
本合同段内架桥机、龙门吊、运梁车的配置数量为1套，计划组织1个施工班组进行梁板的安装施工，根据需要配备特种作业人员，同时整个分项工程配备设备维修工和电工，用以设备维修和确保用电安全。施工时根据工程量的大小和工程展开情况合适地增加和减少劳动力，以满足各套设备的流水作业的要求。
(1)．主要劳动力配置表

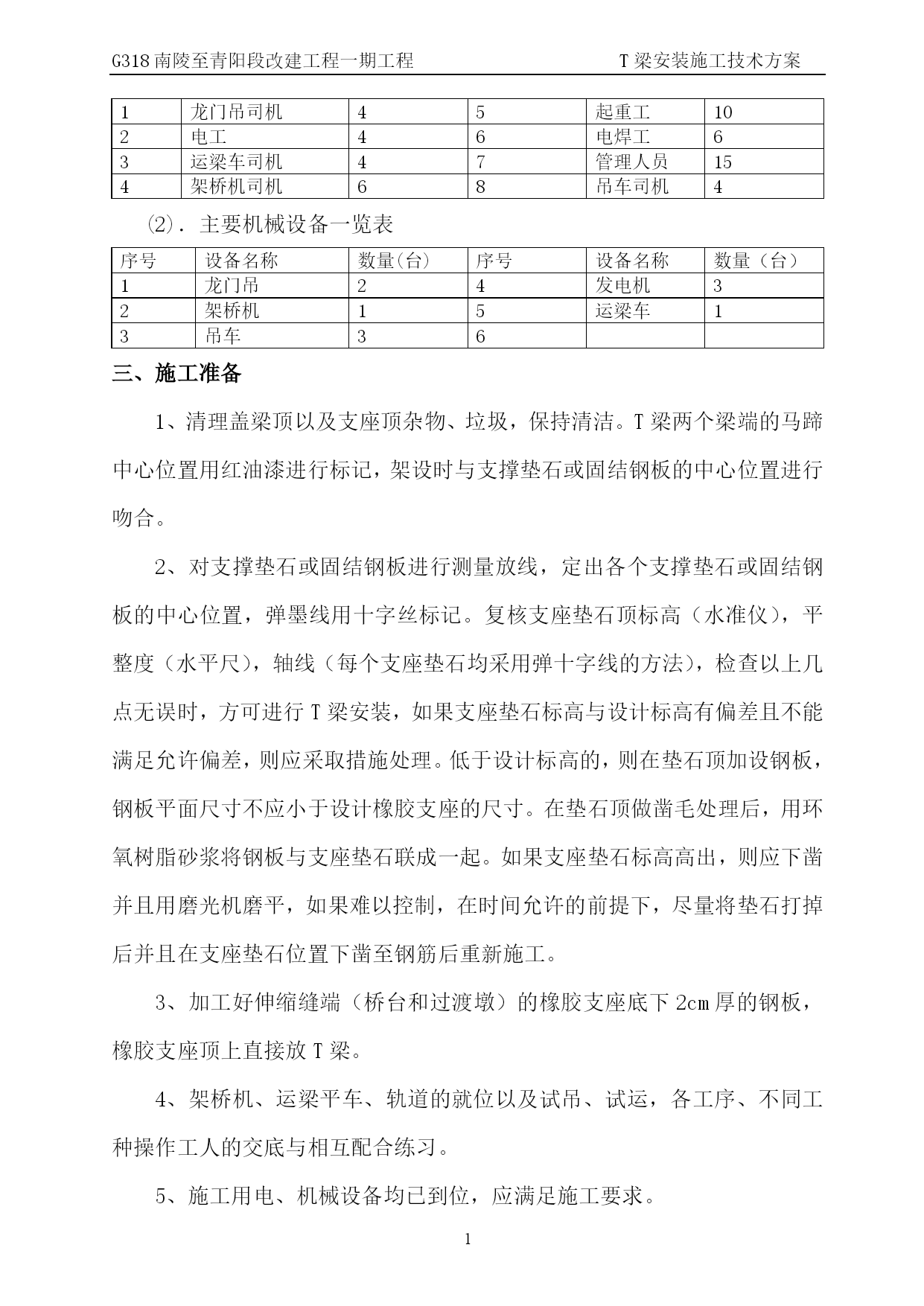

序号工种名称人数序号工种名称人数1龙门吊司机45起重工102电工46电焊工63运梁车司机47管理人员154架桥机司机68吊车司机4 (2)．主要机械设备一览表
序号设备名称数量(台)序号设备名称数量（台）1龙门吊24发电机32架桥机15运梁车13吊车36三、施工准备
1、清理盖梁顶以及支座顶杂物、垃圾，保持清洁。T梁两个梁端的马蹄中心位置用红油漆进行标记，架设时与支撑垫石或固结钢板的中
