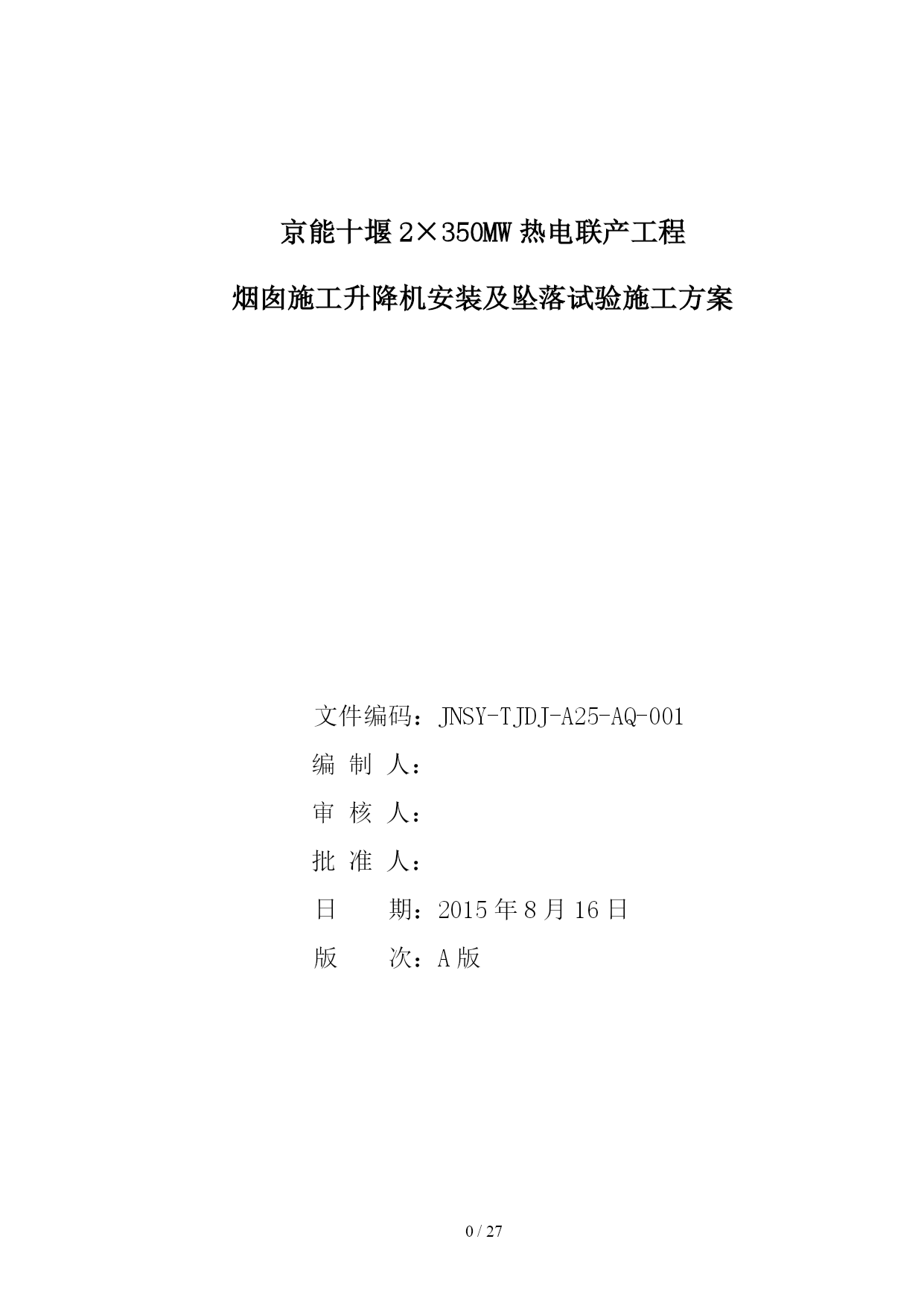

京能十堰2×350MW热电联产工程

烟囱施工升降机安装及坠落试验施工方案

文件编码：JNSY-TJDJ-A25-AQ-001
编制人：
审核人：
批准人：
日期：2015年8月16日
版次：A版

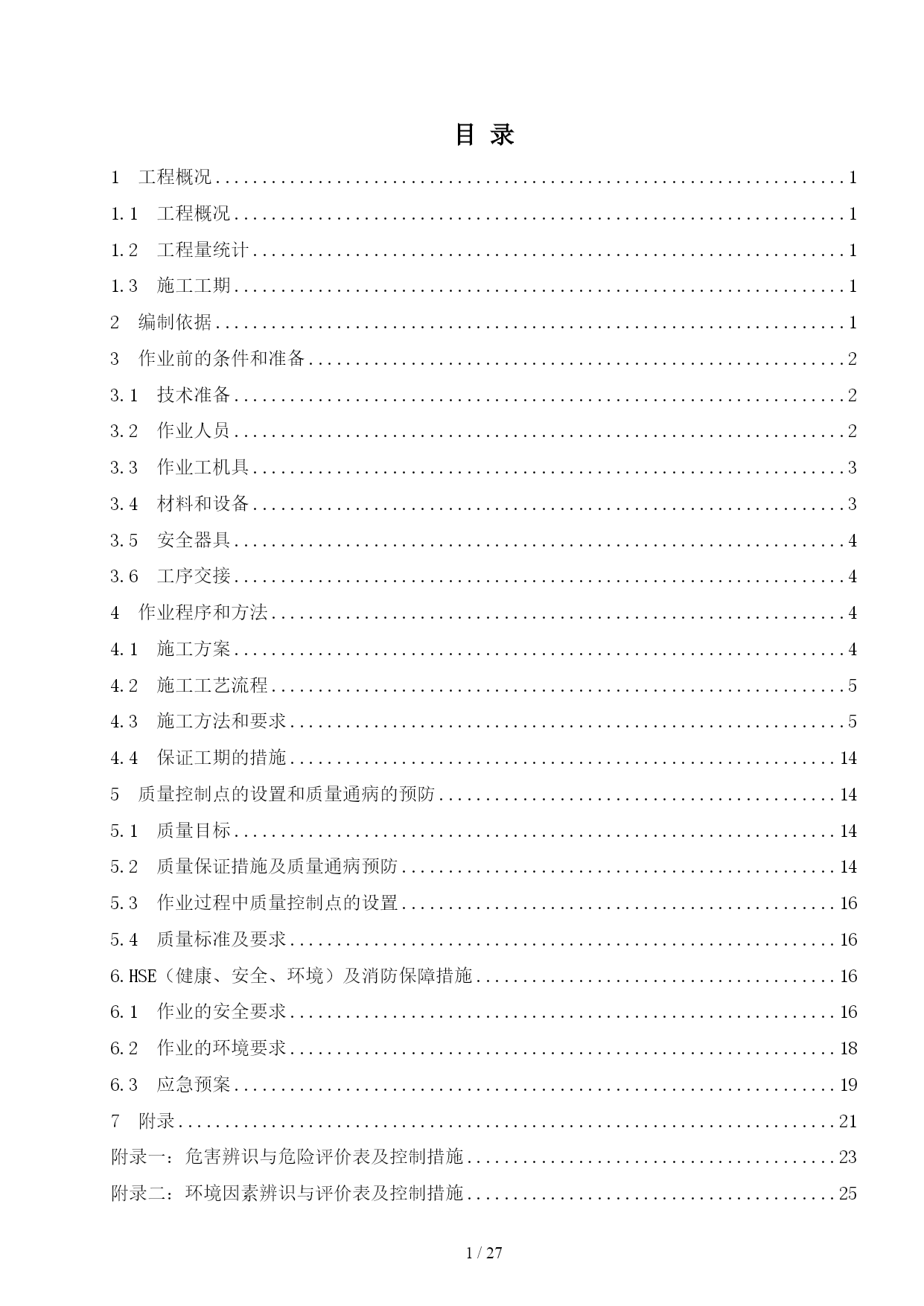

目录
TOC\o"1-3"\h\z\uHYPERLINK\l_Toc87081工程概况 PAGEREF_Toc87081
HYPERLINK\l_Toc8501.1工程概况 PAGEREF_Toc8501
HYPERLINK\l_Toc5411.2工程量统计 PAGEREF_Toc5411
HYPERLINK\l_Toc254171.3施工工期 PAGEREF_Toc254171
HYPERLINK\l_Toc56412编制依据 PAGEREF_Toc56411
HYPERLINK\l_Toc282083作业前的条件和准备 PAGEREF_Toc282082
HYPERLINK\l_Toc314783.1技术准备 PAGEREF_Toc314782
HYPERLINK\l_Toc86113.2作业人员 PAGEREF_Toc86112
HYPERLINK\l_Toc247213.3作业工机具 PAGEREF_Toc247213
HYPERLINK\l_Toc320203.4材料和设备 PAGEREF_Toc320203
HYPERLINK\l_Toc13023.5安全器具 4
HYPERLINK\l_Toc225533.6工序交接 4
HYPERLINK\l_Toc212234作业程序和方法 PAGEREF_Toc212234
HYPERLINK\l_Toc102834.1施工方案 PAGEREF_Toc102834
HYPERLINK\l_Toc132574.2施工工艺流程 5
HYPERLINK\l_Toc64934.3施工方法和要求 5
HYPERLINK\l_Toc39084.4保证工期的措施 14
HYPERLINK\l_Toc148085质量控制点的设置和质量通病的预防 14
HYPERLINK\l_Toc216805.1质量目标 14
HYPERLINK\l_Toc138515.2质量保证措施及质量通病预防 14
HYPERLINK\l_Toc140675.3作业过程中质量控制点的设置 16
HYPERLINK\l_Toc215825.4质量标准及要求 16
HYPERLINK\l_Toc120386.HSE（健康、安全、环境）及消防保障措施 16
HYPERLINK\l_Toc38876.1作业的安全要求 16
HYPERLINK\l_Toc173316.2作业的环境要求 18
HYPERLINK\l_Toc300466.3应急预案 19
HYPERLINK\l_Toc184727附录 21
HYPERLINK\l_Toc22549附录一：危害辨识与危险评价表及控制措施 23
HYPERLINK\l_Toc4189附录二：环境因素辨识与评价表及控制措施 25

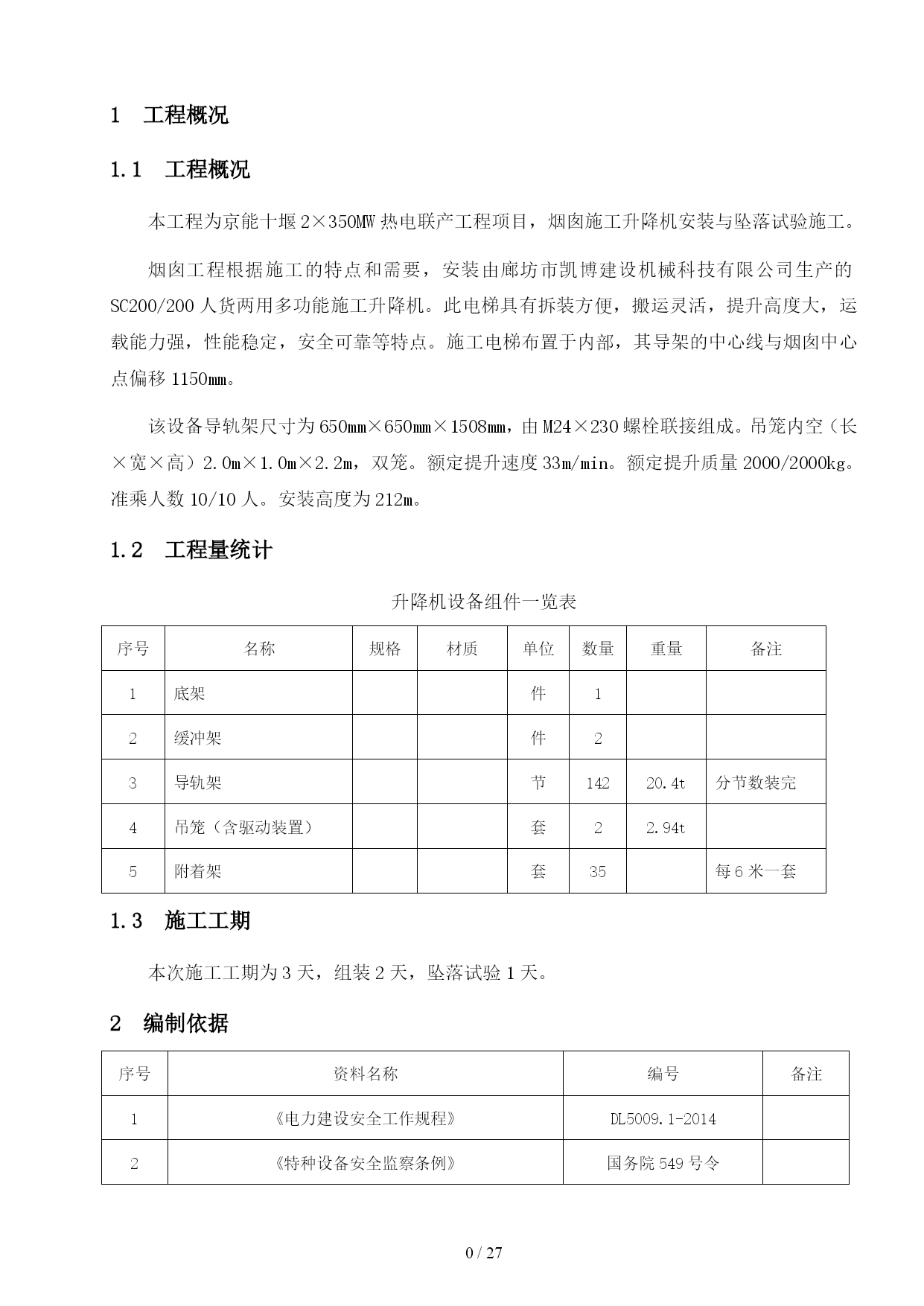

1工程概况
1.1工程概况
本工程为京能十堰2×350MW热电联产工程项目，烟囱施工升降机安装与坠落试验施工。
烟囱工程根据施工的特点和需要，安装由廊坊市凯博建设机械科技有限公司生产的SC200/200人货两用多功能施工升降机。此电梯具有拆装方便，搬运灵活，提升高度大，运载能力强，性能稳定，安全可靠等特点。施工电梯布置于内部，其导架的中心线与烟囱中心点偏移1150mm。
该设备导轨架尺寸为650mm×650mm×1508mm，由M24×230螺栓联接组成。吊笼内空（长×宽×高）2.0m×1.0m×2.2m，双笼。额定提升速度33m/min。额定提升质量2000/2000kg。准乘人数10/10人。安装高度为212m。
1.2工程量统计
升降机设备组件一览表
序号名称规格材质单位数量重量备注1底架件12缓冲架件23导轨架节14220.4t分节数装完4吊笼（含驱动装置）套22.94t5附着架套35每6米一套1.3施工工期
本次施工工期为3天，组装2天，坠落试验1天。

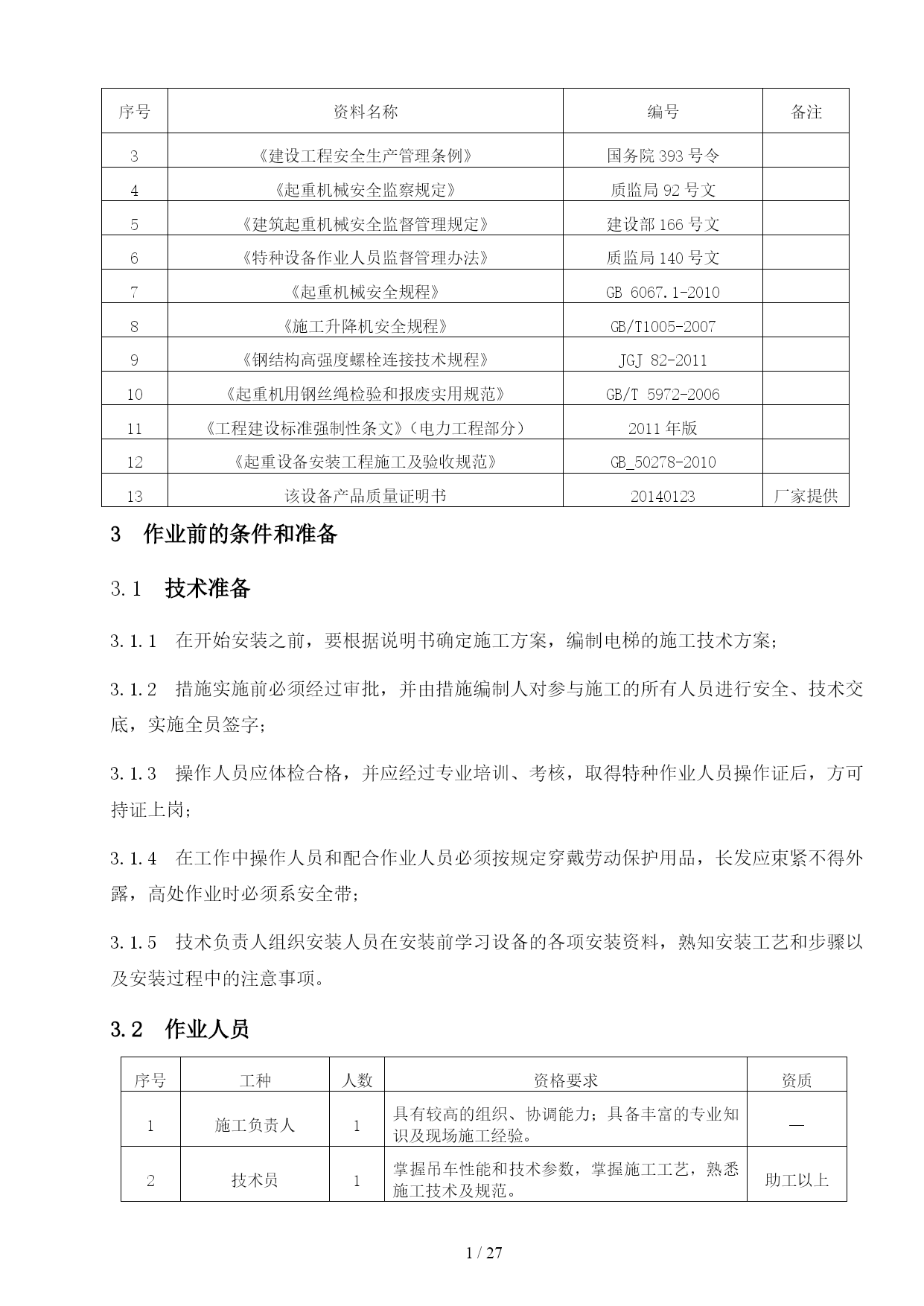

2编制依据
序号资料名称编号备注1《电力建设安全工作规程》DL5009.1-20142《特种设备安全监察条例》国务院549号令3《建设工程安全生产管理条例》国务院393号令4《起重机械安全监察规定》质监局92号文5《建筑起重机械安全监督管理规定》建设部166号文6《特种设备作业人员监督管理办法》质监局140号
