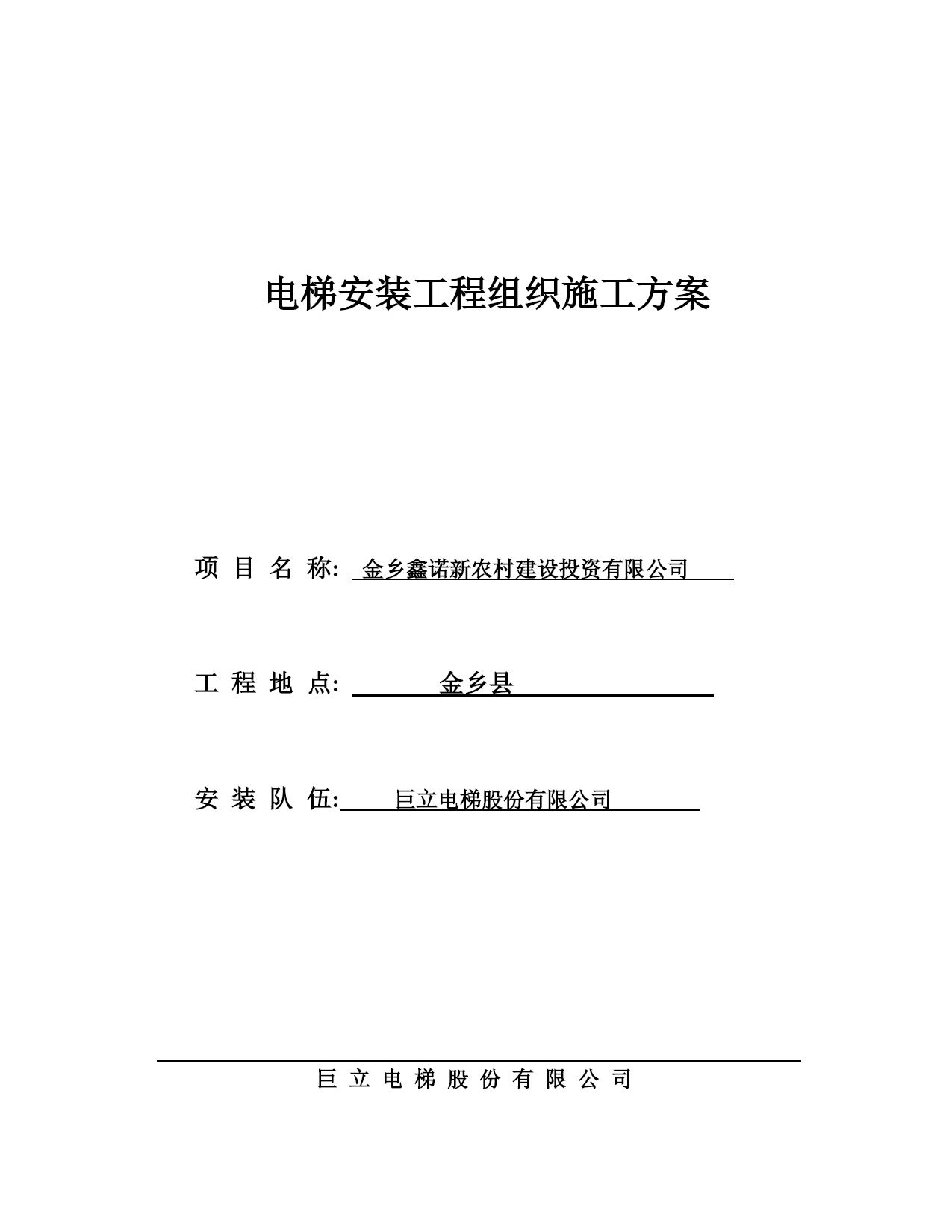

电梯安装工程组织施工方案

项目名称:金乡鑫诺新农村建设投资有限公司

工程地点:金乡县

安装队伍:巨立电梯股份有限公司

巨立电梯股份有限公司

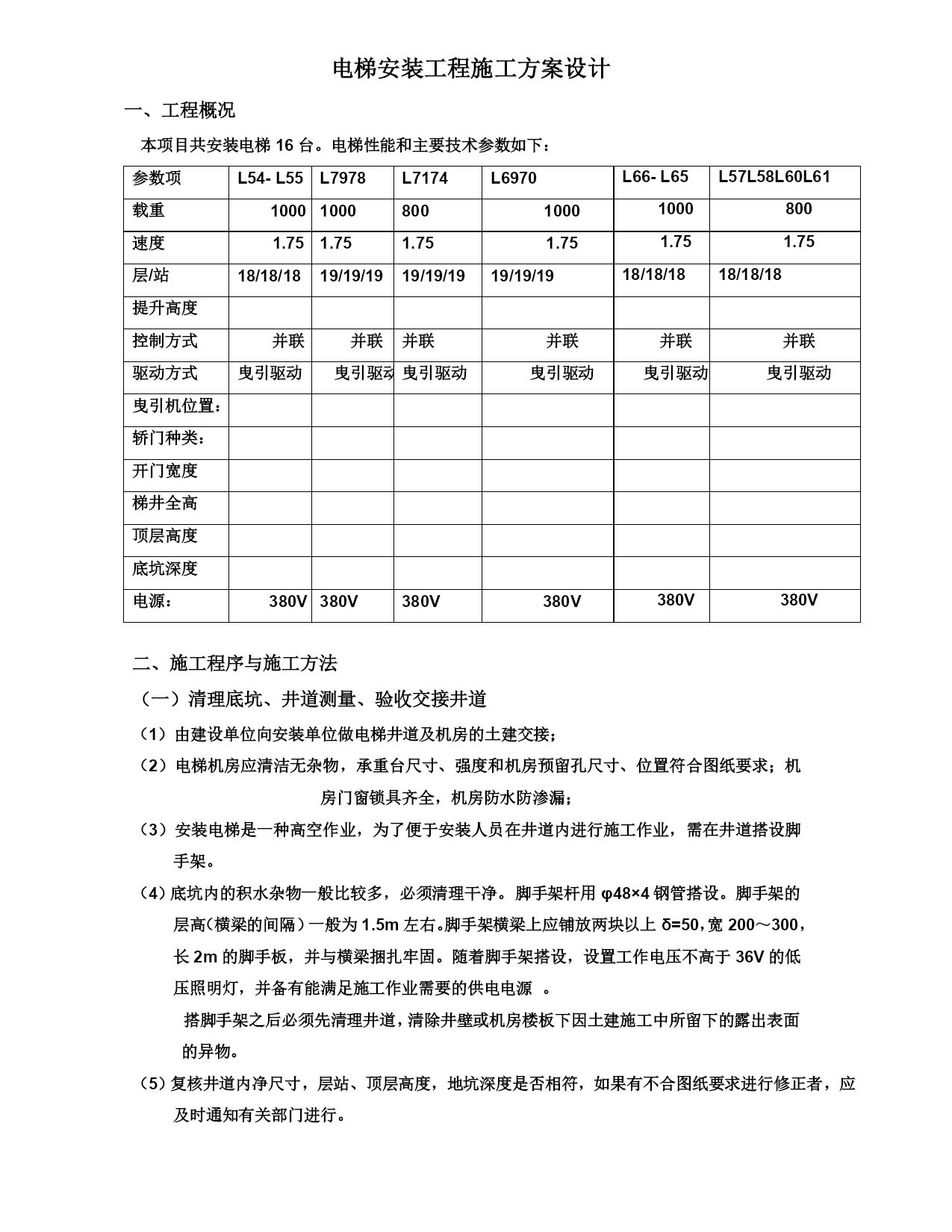

电梯安装工程施工方案设计
一、工程概况
本项目共安装电梯16台。电梯性能和主要技术参数如下：
参数项L54-L55L7978L7174L6970L66-L65L57L58L60L61载重1000100080010001000800速度1.751.751.751.751.751.75层/站18/18/1819/19/1919/19/1919/19/1918/18/1818/18/18提升高度控制方式并联并联并联并联并联并联驱动方式曳引驱动曳引驱动曳引驱动曳引驱动曳引驱动曳引驱动曳引机位置：轿门种类：开门宽度梯井全高顶层高度底坑深度电源：380V380V380V380V380V380V
二、施工程序与施工方法
（一）清理底坑、井道测量、验收交接井道
（1）由建设单位向安装单位做电梯井道及机房的土建交接；
（2）电梯机房应清洁无杂物，承重台尺寸、强度和机房预留孔尺寸、位置符合图纸要求；机房门窗锁具齐全，机房防水防渗漏；
（3）安装电梯是一种高空作业，为了便于安装人员在井道内进行施工作业，需在井道搭设脚手架。
（4）底坑内的积水杂物一般比较多，必须清理干净。脚手架杆用φ48×4钢管搭设。脚手架的层高（横梁的间隔）一般为1.5m左右。脚手架横梁上应铺放两块以上δ=50，宽200～300，长2m的脚手板，并与横梁捆扎牢固。随着脚手架搭设，设置工作电压不高于36V的低压照明灯，并备有能满足施工作业需要的供电电源。
搭脚手架之后必须先清理井道，清除井壁或机房楼板下因土建施工中所留下的露出表面
的异物。
（5）复核井道内净尺寸，层站、顶层高度，地坑深度是否相符，如果有不合图纸要求进行修正者，应及时通知有关部门进行。

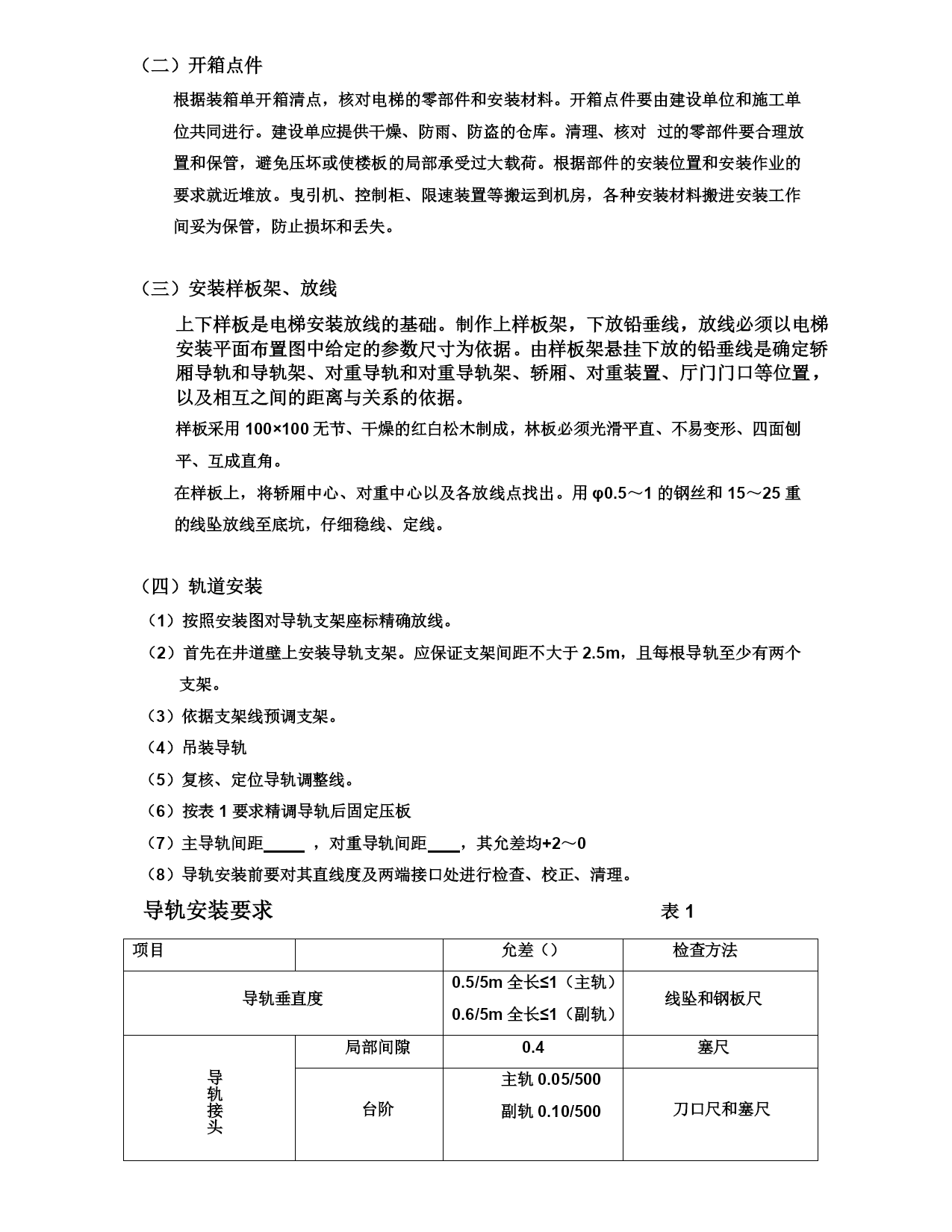

（二）开箱点件
根据装箱单开箱清点，核对电梯的零部件和安装材料。开箱点件要由建设单位和施工单位共同进行。建设单应提供干燥、防雨、防盗的仓库。清理、核对过的零部件要合理放置和保管，避免压坏或使楼板的局部承受过大载荷。根据部件的安装位置和安装作业的要求就近堆放。曳引机、控制柜、限速装置等搬运到机房，各种安装材料搬进安装工作间妥为保管，防止损坏和丢失。

（三）安装样板架、放线
上下样板是电梯安装放线的基础。制作上样板架，下放铅垂线，放线必须以电梯安装平面布置图中给定的参数尺寸为依据。由样板架悬挂下放的铅垂线是确定轿厢导轨和导轨架、对重导轨和对重导轨架、轿厢、对重装置、厅门门口等位置，以及相互之间的距离与关系的依据。
样板采用100×100无节、干燥的红白松木制成，林板必须光滑平直、不易变形、四面刨平、互成直角。
在样板上，将轿厢中心、对重中心以及各放线点找出。用φ0.5～1的钢丝和15～25重的线坠放线至底坑，仔细稳线、定线。

（四）轨道安装
（1）按照安装图对导轨支架座标精确放线。
（2）首先在井道壁上安装导轨支架。应保证支架间距不大于2.5m，且每根导轨至少有两个支架。
（3）依据支架线预调支架。
（4）吊装导轨
（5）复核、定位导轨调整线。
（6）按表1要求精调导轨后固定压板
（7）主导轨间距，对重导轨间距，其允差均+2～0
（8）导轨安装前要对其直线度及两端接口处进行检查、校正、清理。
导轨安装要求表1
项目允差（）检查方法导轨垂直度0.5/5m全长≤1（主轨）
0.6/5m全长≤1（副轨）线坠和钢板尺导轨接头局部间隙0.4塞尺台阶主轨0.05/500
副轨0.10/500

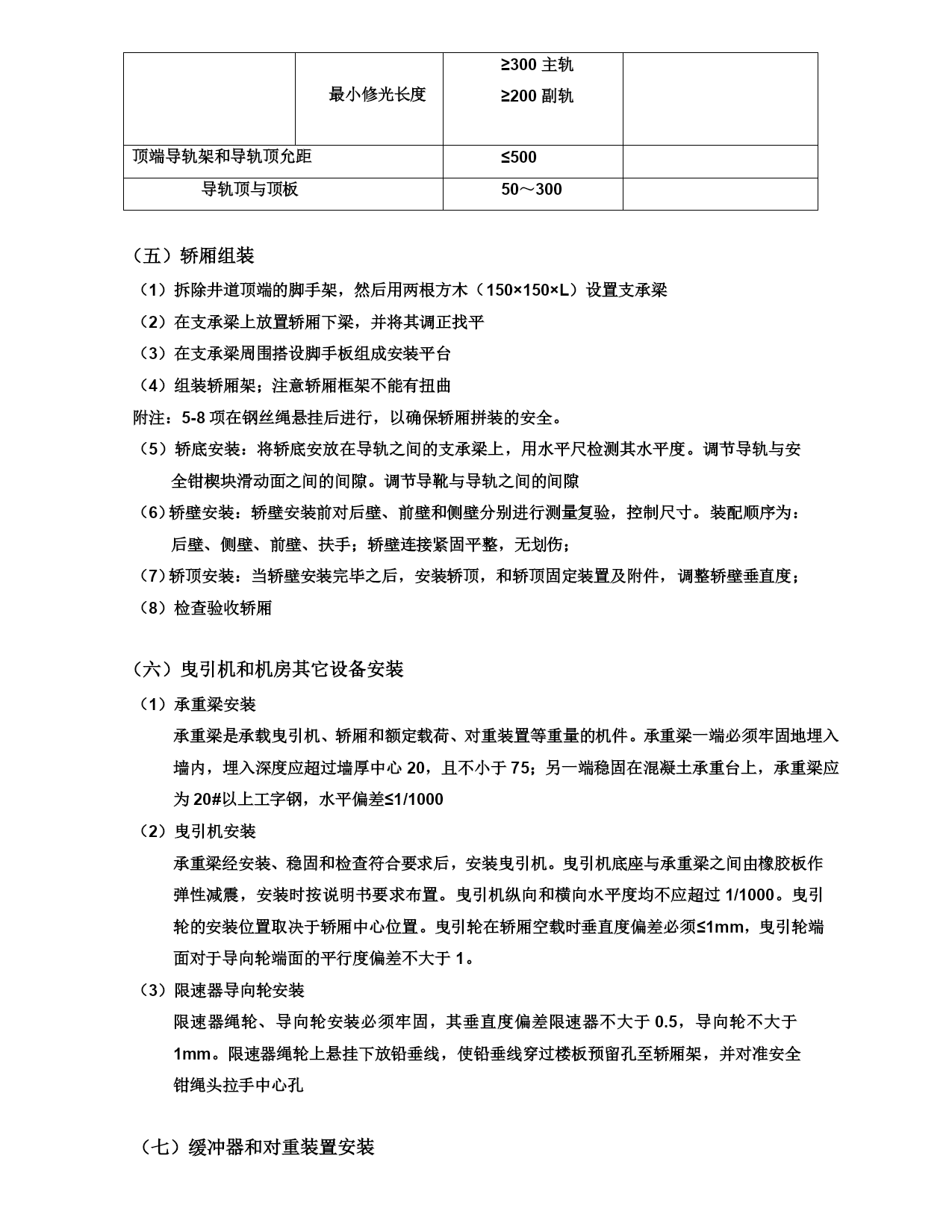

刀口尺和塞尺最小修光长度≥300主轨
≥200副轨
顶端导轨架和导轨顶允距≤500导轨顶与顶板50～300
（五）轿厢组装
（1）拆除井道顶端的脚手架，然后用两根方木（150×150×L）设置支承梁
（2）在支承梁上放置轿厢下梁，并将其调正找平
（3）在支承梁周围搭设脚手板组成安装平台
（4）组装轿厢架；注意轿厢框架不能有扭曲
附注：5-8项在钢丝绳悬挂后进行，以确保轿厢拼装的安全。
（5）轿底安装：将轿底安放在导轨之间的支承梁上，用水平尺检测其水平度。调节导轨与安全钳楔块滑动面之间的间隙。调节导靴与导轨之间的间隙
（6）轿壁安装：轿壁安装前对后壁、前壁和侧壁分别进行测量复验，控制尺寸。装配顺序为：后壁、侧壁、前壁、扶手；轿壁连接紧固平整，无划伤；
（7）轿顶安装：当轿壁安装完毕之后，安装轿顶，和轿顶固定装置及附件，调整轿壁垂直度；
（8）检查验收轿厢

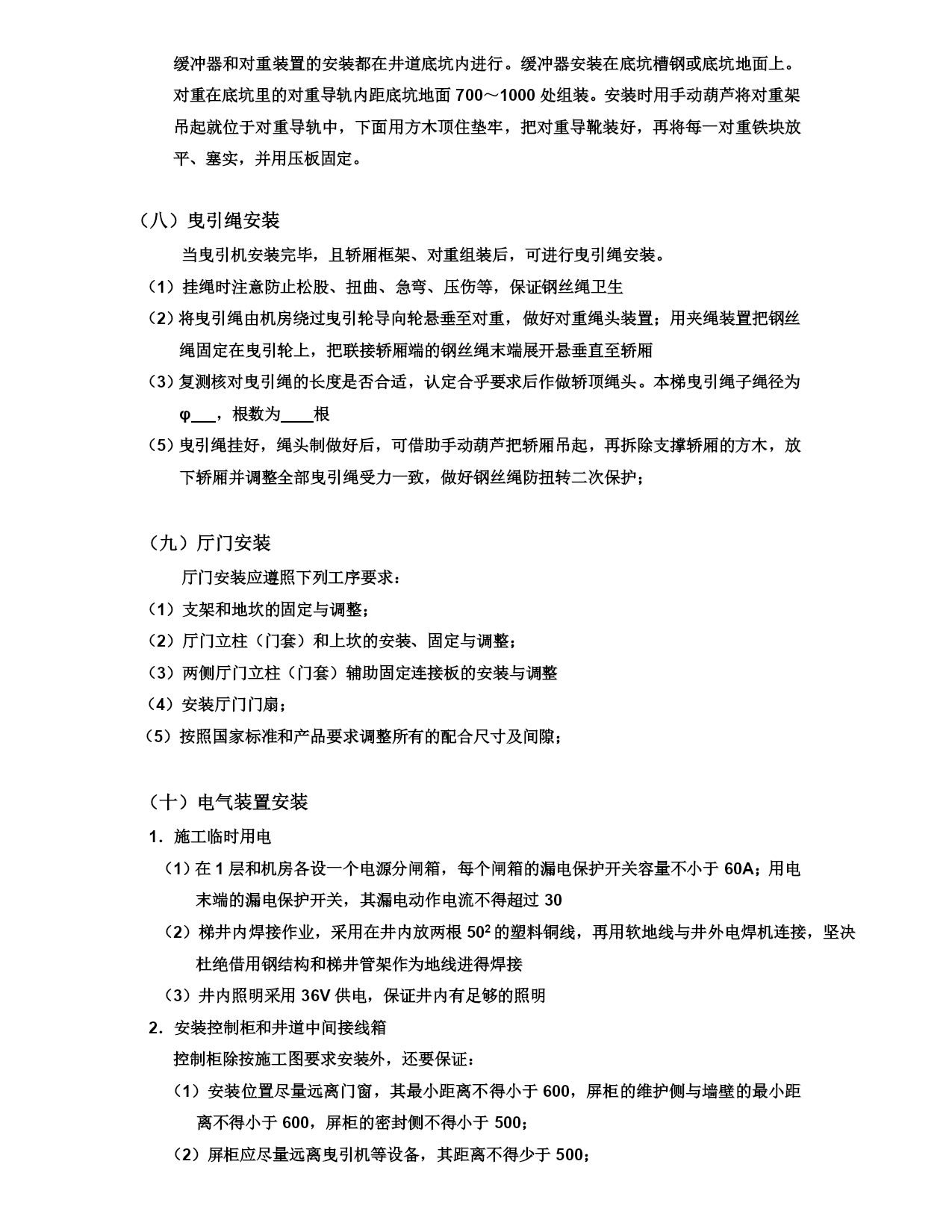

（六）曳引机和机房其它设备安装
（1）承重梁安装
承重梁是承载曳引机、轿厢和额定载荷、对重装置等重量的机件。承重梁一端必须牢固地埋入墙内，埋入深度应超过墙厚中心20，且不小于75；另一端稳固在混凝土承重台上
