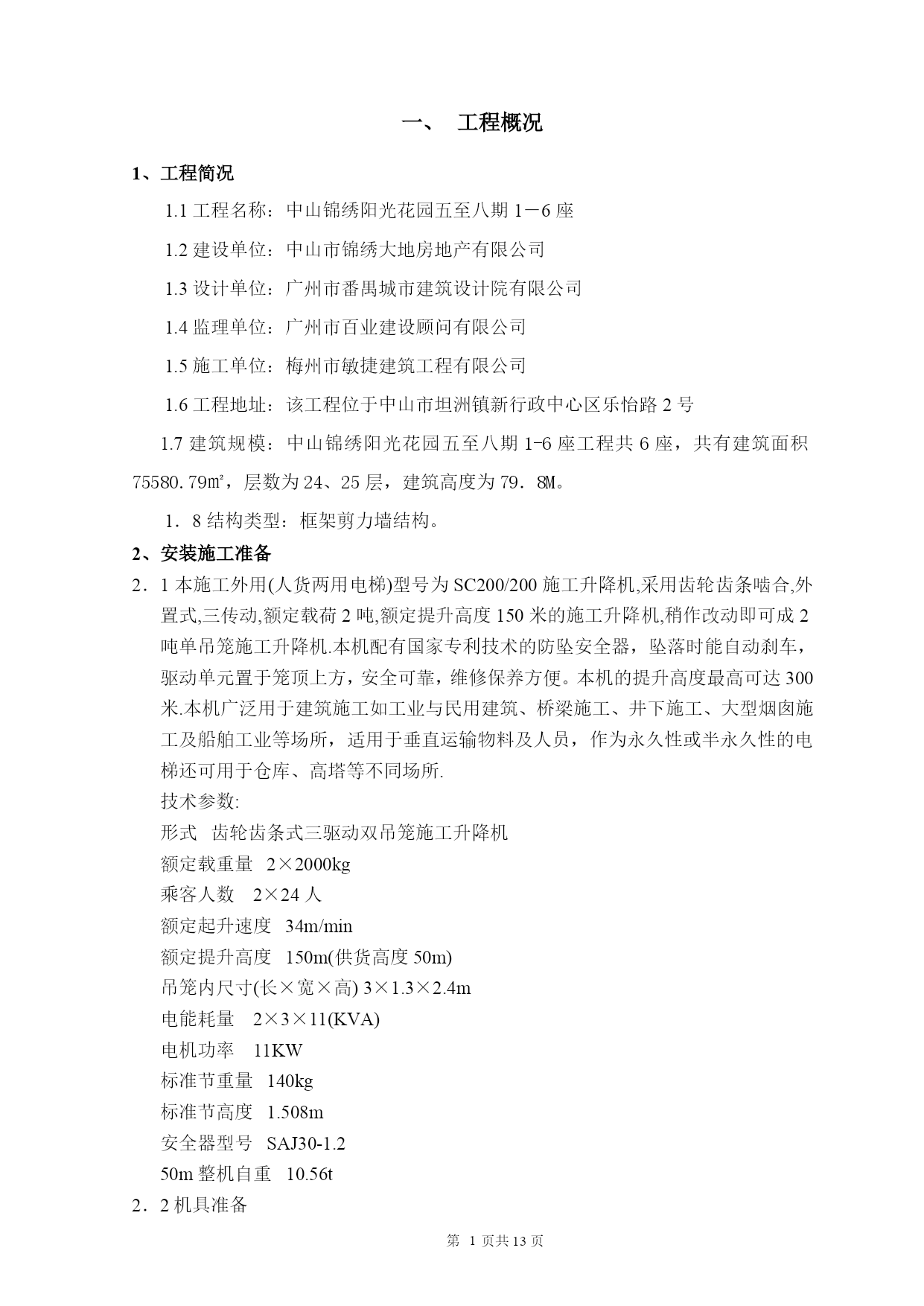

工程概况
1、工程简况
1.1工程名称：中山锦绣阳光花园五至八期1－6座
1.2建设单位：中山市锦绣大地房地产有限公司
1.3设计单位：广州市番禺城市建筑设计院有限公司
1.4监理单位：广州市百业建设顾问有限公司
1.5施工单位：梅州市敏捷建筑工程有限公司
1.6工程地址：该工程位于中山市坦洲镇新行政中心区乐怡路2号
1.7建筑规模：中山锦绣阳光花园五至八期1-6座工程共6座，共有建筑面积75580.79㎡，层数为24、25层，建筑高度为79．8M。
1．8结构类型：框架剪力墙结构。
2、安装施工准备
2．1本施工外用(人货两用电梯)型号为SC200/200施工升降机,采用齿轮齿条啮合,外置式,三传动,额定载荷2吨,额定提升高度150米的施工升降机,稍作改动即可成2吨单吊笼施工升降机.本机配有国家专利技术的防坠安全器，坠落时能自动刹车，驱动单元置于笼顶上方，安全可靠，维修保养方便。本机的提升高度最高可达300米.本机广泛用于建筑施工如工业与民用建筑、桥梁施工、井下施工、大型烟囱施工及船舶工业等场所，适用于垂直运输物料及人员，作为永久性或半永久性的电梯还可用于仓库、高塔等不同场所.技术参数:形式齿轮齿条式三驱动双吊笼施工升降机额定载重量2×2000kg乘客人数2×24人额定起升速度34m/min额定提升高度150m(供货高度50m)吊笼内尺寸(长×宽×高)3×1.3×2.4m电能耗量2×3×11(KVA)电机功率11KW标准节重量140kg标准节高度1.508m安全器型号SAJ30-1.250m整机自重10.56t
2．2机具准备

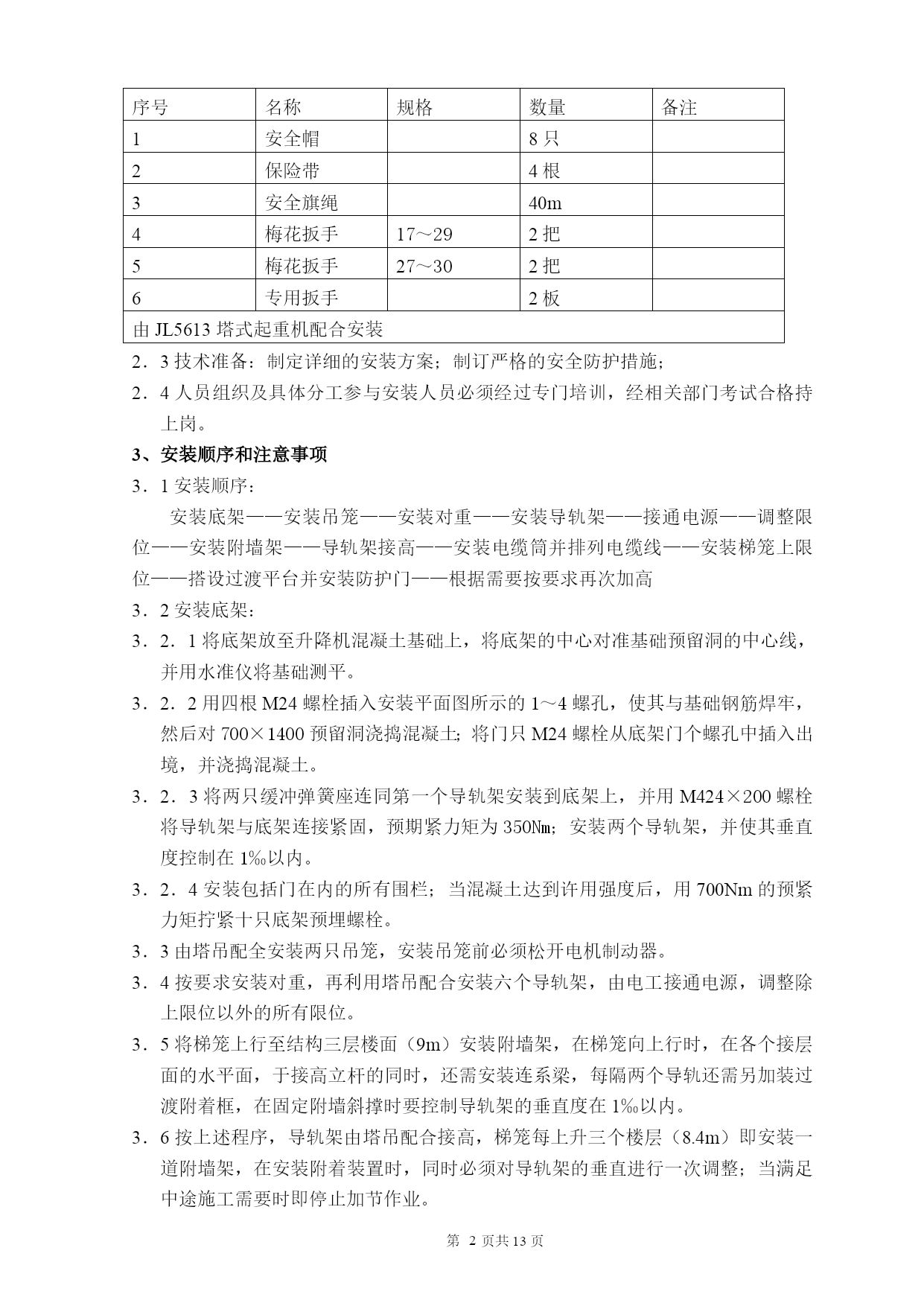

序号名称规格数量备注1安全帽8只2保险带4根3安全旗绳40m4梅花扳手17～292把5梅花扳手27～302把6专用扳手2板由JL5613塔式起重机配合安装2．3技术准备：制定详细的安装方案；制订严格的安全防护措施；
2．4人员组织及具体分工参与安装人员必须经过专门培训，经相关部门考试合格持上岗。
3、安装顺序和注意事项
3．1安装顺序：
安装底架——安装吊笼——安装对重——安装导轨架——接通电源——调整限位——安装附墙架——导轨架接高——安装电缆筒并排列电缆线——安装梯笼上限位——搭设过渡平台并安装防护门——根据需要按要求再次加高
3．2安装底架：
3．2．1将底架放至升降机混凝土基础上，将底架的中心对准基础预留洞的中心线，并用水准仪将基础测平。
3．2．2用四根M24螺栓插入安装平面图所示的1～4螺孔，使其与基础钢筋焊牢，然后对700×1400预留洞浇捣混凝土；将门只M24螺栓从底架门个螺孔中插入出境，并浇捣混凝土。
3．2．3将两只缓冲弹簧座连同第一个导轨架安装到底架上，并用M424×200螺栓将导轨架与底架连接紧固，预期紧力矩为350Nm；安装两个导轨架，并使其垂直度控制在1‰以内。
3．2．4安装包括门在内的所有围栏；当混凝土达到许用强度后，用700Nm的预紧力矩拧紧十只底架预埋螺栓。
3．3由塔吊配全安装两只吊笼，安装吊笼前必须松开电机制动器。
3．4按要求安装对重，再利用塔吊配合安装六个导轨架，由电工接通电源，调整除上限位以外的所有限位。
3．5将梯笼上行至结构三层楼面（9m）安装附墙架，在梯笼向上行时，在各个接层面的水平面，于接高立杆的同时，还需安装连系梁，每隔两个导轨还需另加装过渡附着框，在固定附墙斜撑时要控制导轨架的垂直度在1‰以内。
3．6按上述程序，导轨架由塔吊配合接高，梯笼每上升三个楼层（8.4m）即安装一道附墙架，在安装附着装置时，同时必须对导轨架的垂直进行一次调整；当满足中途施工需要时即停止加节作业。
3．7安装电缆筒，并使电缆按一定顺序排列到筒内。未加节至最高点时不加对重系统。

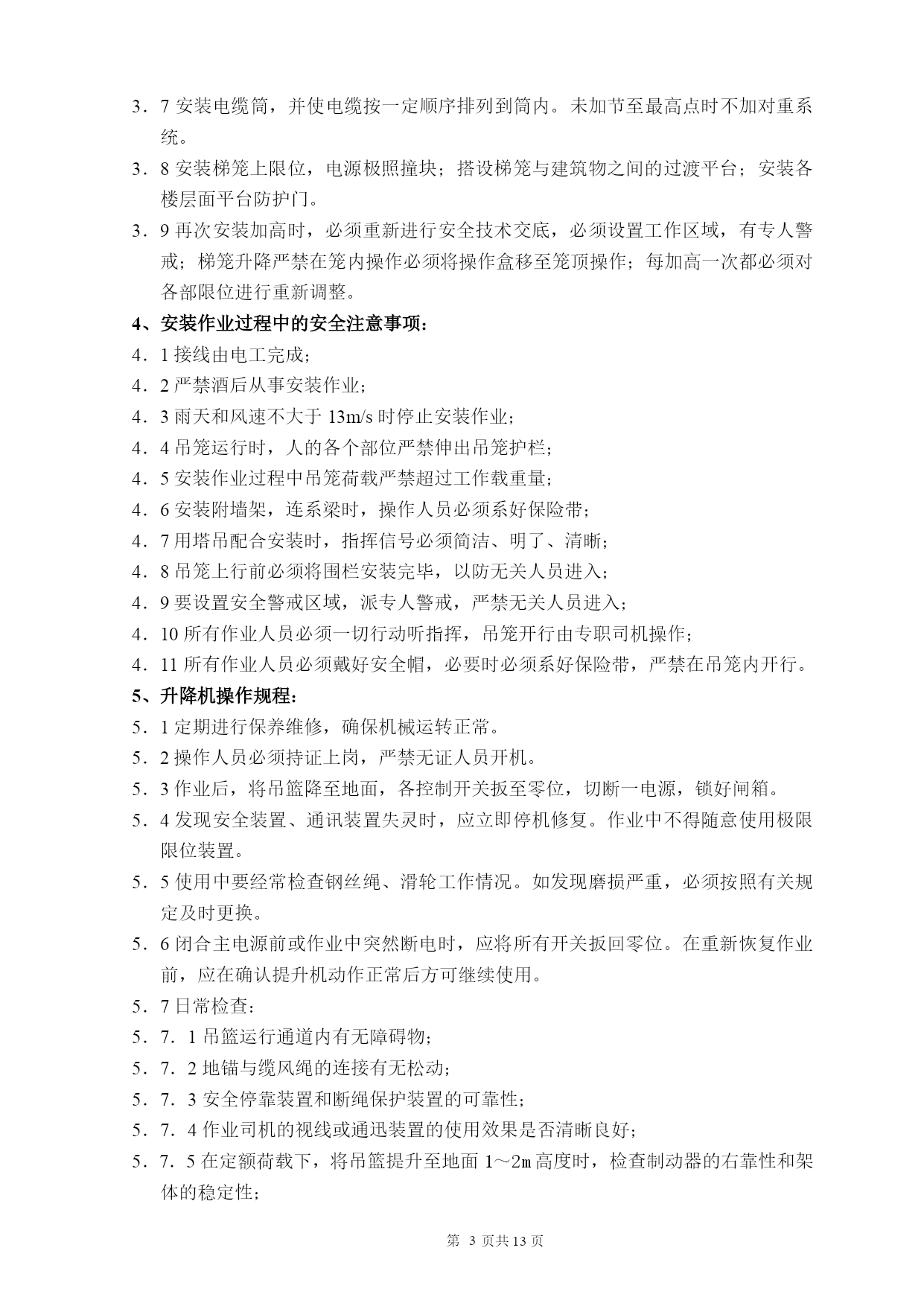

3．8安装梯笼上限位，电源极照撞块；搭设梯笼与建筑物之间的过渡平台；安装各楼层面平台防护门。
3．9再次安装加高时，必须重新进行安全技术交底，必须设置工作区域，有专人警戒；梯笼升降严禁在笼内操作必须将操作盒移至笼顶操作；每加高一次都必须对各部限位进行重新调整。
4、安装作业过程中的安全注意事项：
4．1接线由电工完成；
4．2严禁酒后从事安装作业；
4．3雨天和风速不大于13m/s时停止安装作业；
4．4吊笼运行时，人的各个部位严禁伸出吊笼护栏；
4．5安装作业过程中吊笼荷载严禁超过工作载重量；
4．6安装附墙架，连系梁时，操作人员必须系好保险带；
4．7用塔吊配合安装时，指挥信号必须简洁、明了、清晰；
4．8吊笼上行前必须将围栏安装完毕，以防无关人员进入；
4．9要设置安全警戒区域，派专人警戒，严禁无关人员进入；
4．10所有作业人员必须一切行动听指挥，吊笼开行由专职司机操作；
4．11所有作业人员必须戴好安全帽，必要时必须系好保险带，严禁在吊笼内开行。
5、升降机操作规程：
