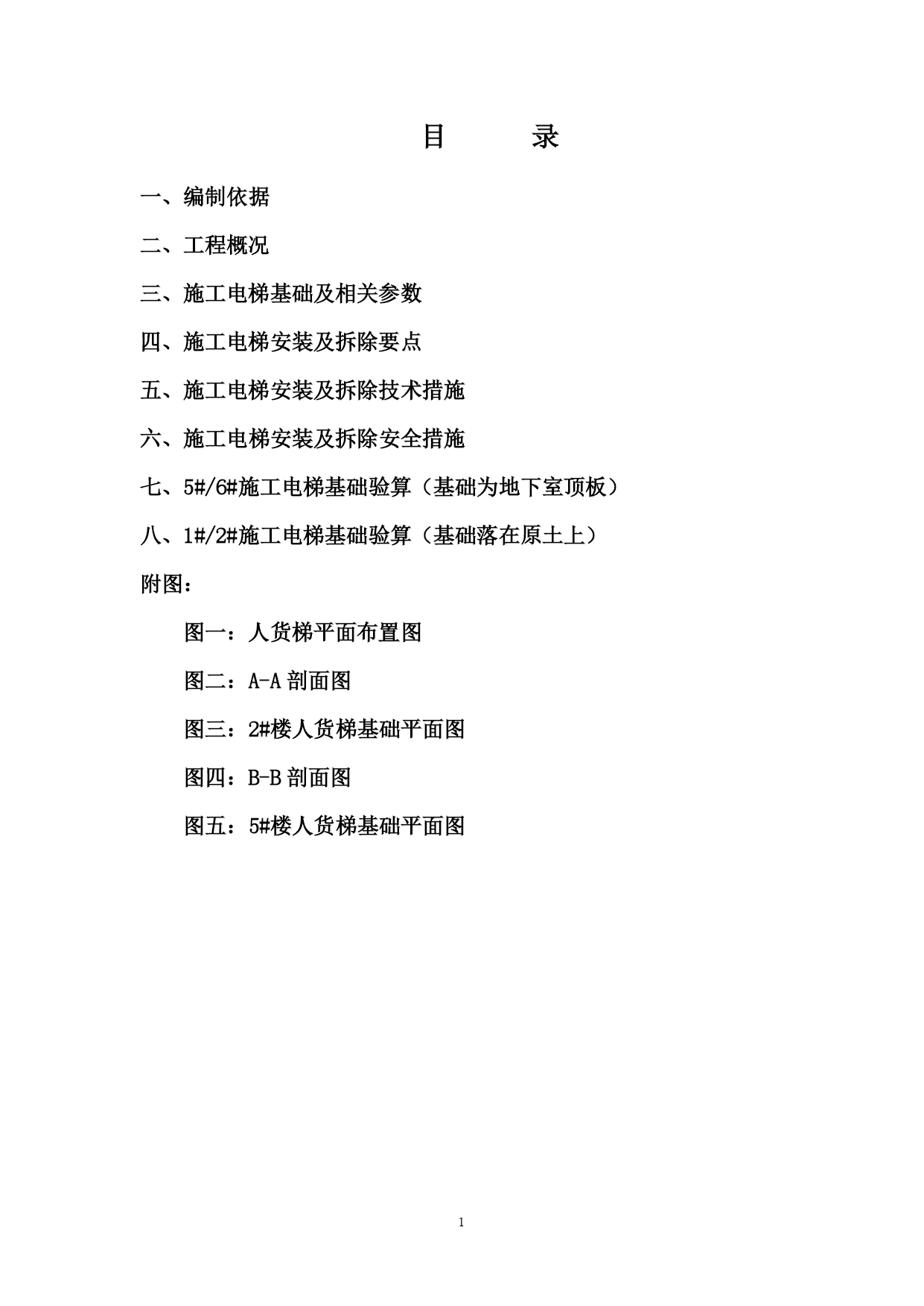

目录
编制依据
二、工程概况
三、施工电梯基础及相关参数
四、施工电梯安装及拆除要点
五、施工电梯安装及拆除技术措施
施工电梯安装及拆除安全措施
七、5#/6#施工电梯基础验算（基础为地下室顶板）
八、1#/2#施工电梯基础验算（基础落在原土上）
附图：
图一：人货梯平面布置图
图二：A-A剖面图
图三：2#楼人货梯基础平面图
图四：B-B剖面图
图五：5#楼人货梯基础平面图

一、编制依据
1、《建筑机械使用安全技术规程》(JGJ33—2012)
2、《建筑施工安全检查标准》(JGJ59—2011)
3﹑机械设备制造厂《施工升降机使用说明书》
4﹑本工程《施工组织设计》
5、《结构荷载规范》(GB50009—2012)
6、《钢结构设计规范》(GB50019—2011)
7、《建筑地基基础设计规范》(GB50007—2011)
7、东郊第十一街区一标段1#、2#、5#、6#楼施工图纸
8、《东郊第十一街区岩土工程勘查报告》（报告编号2012755-2）

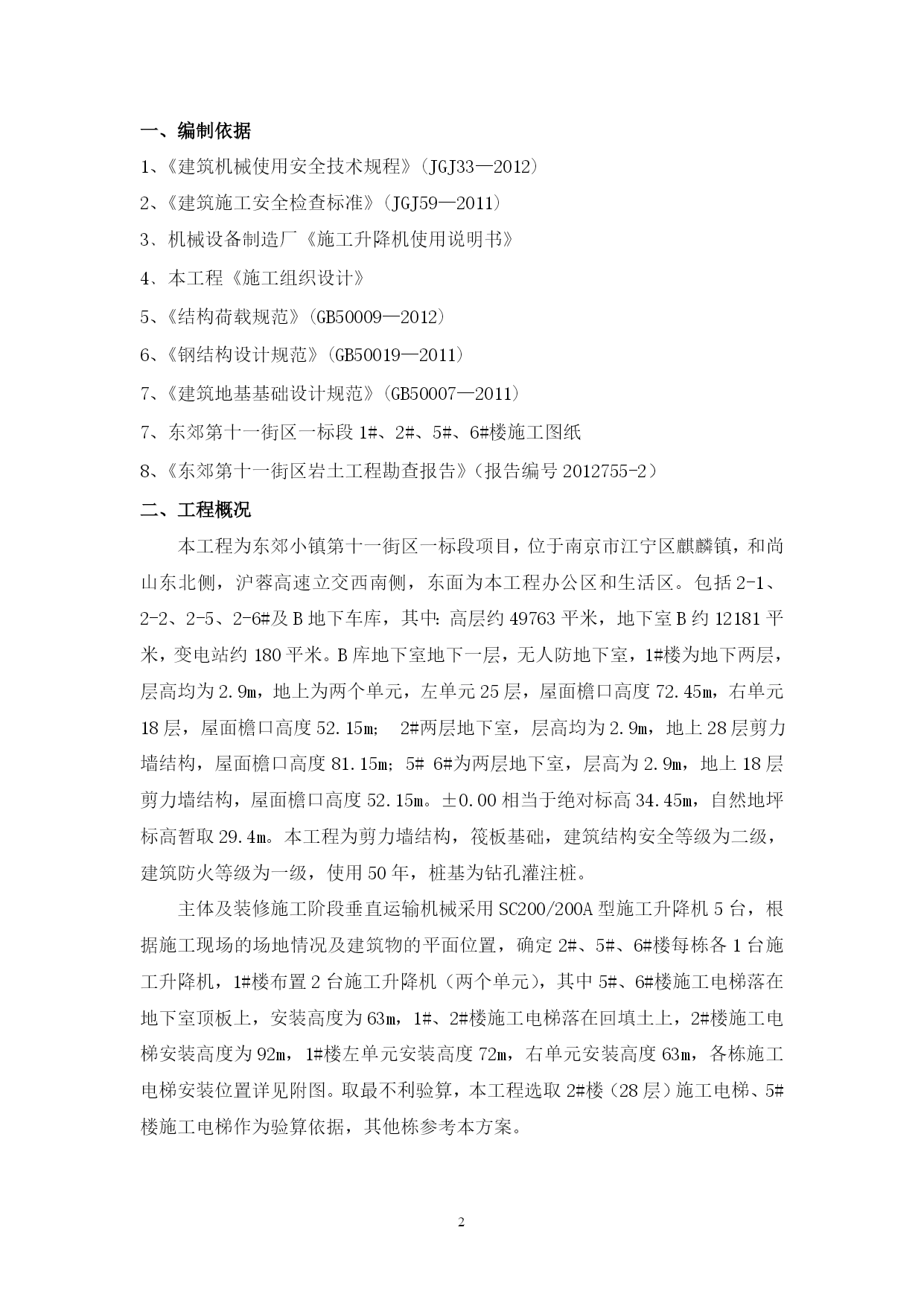

二、工程概况
本工程为东郊小镇第十一街区一标段项目，位于南京市江宁区麒麟镇，和尚山东北侧，沪蓉高速立交西南侧，东面为本工程办公区和生活区。包括2-1、2-2、2-5、2-6#及B地下车库，其中：高层约49763平米，地下室B约12181平米，变电站约180平米。B库地下室地下一层，无人防地下室，1#楼为地下两层，层高均为2.9m，地上为两个单元，左单元25层，屋面檐口高度72.45m，右单元18层，屋面檐口高度52.15m；2#两层地下室，层高均为2.9m，地上28层剪力墙结构，屋面檐口高度81.15m；5#6#为两层地下室，层高为2.9m，地上18层剪力墙结构，屋面檐口高度52.15m。±0.00相当于绝对标高34.45m，自然地坪标高暂取29.4m。本工程为剪力墙结构，筏板基础，建筑结构安全等级为二级，建筑防火等级为一级，使用50年，桩基为钻孔灌注桩。
主体及装修施工阶段垂直运输机械采用SC200/200A型施工升降机5台，根据施工现场的场地情况及建筑物的平面位置，确定2#、5#、6#楼每栋各1台施工升降机，1#楼布置2台施工升降机（两个单元），其中5#、6#楼施工电梯落在地下室顶板上，安装高度为63m，1#、2#楼施工电梯落在回填土上，2#楼施工电梯安装高度为92m，1#楼左单元安装高度72m，右单元安装高度63m，各栋施工电梯安装位置详见附图。取最不利验算，本工程选取2#楼（28层）施工电梯、5#楼施工电梯作为验算依据，其他栋参考本方案。

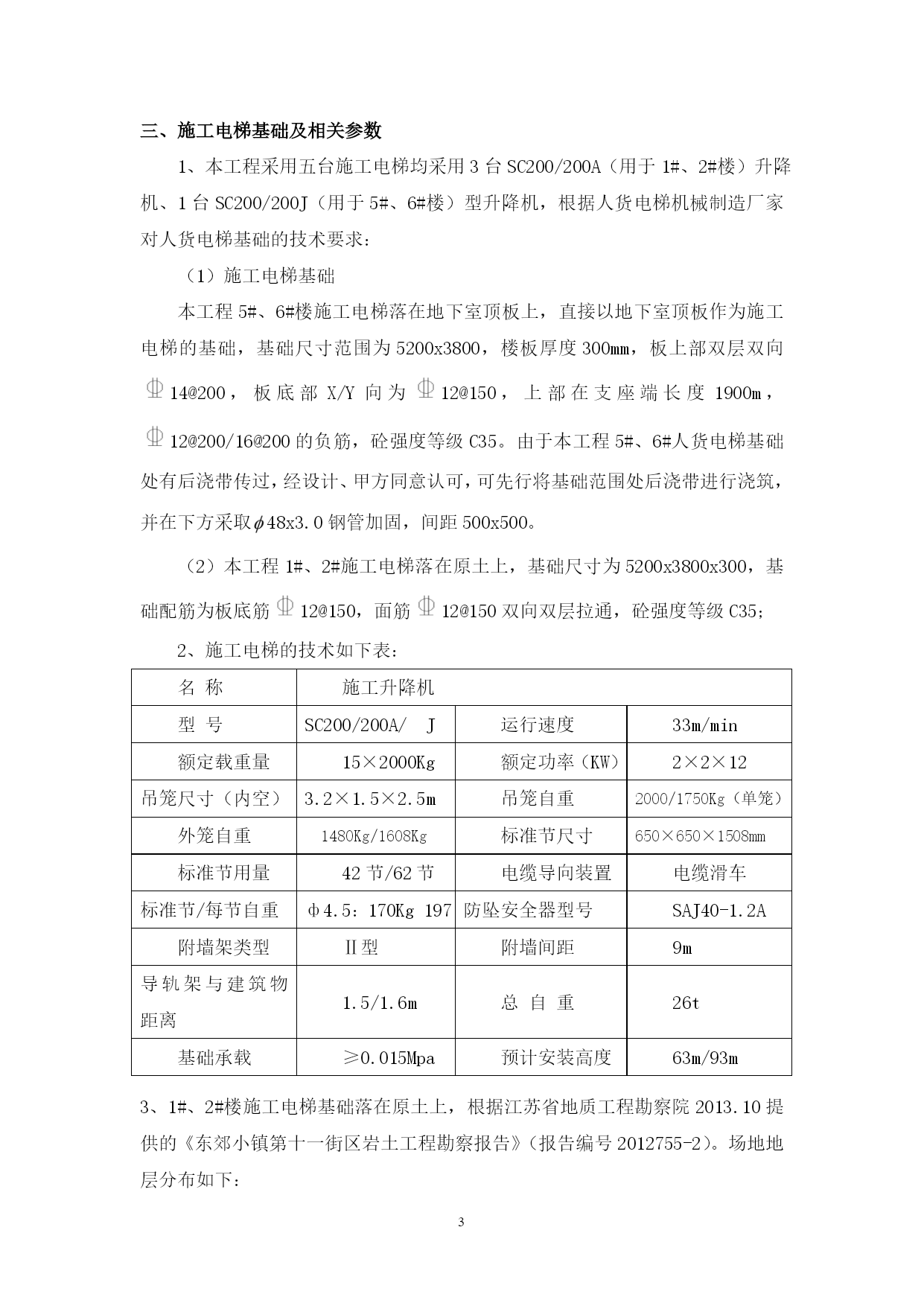

三、施工电梯基础及相关参数
1、本工程采用五台施工电梯均采用3台SC200/200A（用于1#、2#楼）升降机、1台SC200/200J（用于5#、6#楼）型升降机，根据人货电梯机械制造厂家对人货电梯基础的技术要求：
（1）施工电梯基础
本工程5#、6#楼施工电梯落在地下室顶板上，直接以地下室顶板作为施工电梯的基础，基础尺寸范围为5200x3800，楼板厚度300mm，板上部双层双向14@200，板底部X/Y向为12@150，上部在支座端长度1900m，12@200/16@200的负筋，砼强度等级C35。由于本工程5#、6#人货电梯基础处有后浇带传过，经设计、甲方同意认可，可先行将基础范围处后浇带进行浇筑，并在下方采取48x3.0钢管加固，间距500x500。
本工程1#、2#施工电梯落在原土上，基础尺寸为5200x3800x300，基础配筋为板底筋12@150，面筋12@150双向双层拉通，砼强度等级C35；
2、施工电梯的技术如下表：
名称施工升降机型号SC200/200A/J运行速度33m/min额定载重量15×2000Kg额定功率（KW）2×2×12吊笼尺寸（内空）3.2×1.5×2.5m吊笼自重2000/1750Kg（单笼）外笼自重1480Kg/1608Kg标准节尺寸650×650×1508mm标准节用量42节/62节电缆导向装置电缆滑车标准节/每节自重ф4.5：170Kg197防坠安全器型号SAJ40-1.2A附墙架类型Ⅱ型附墙间距9m导轨架与建筑物距离1.5/1.6m总自重26t基础承载≥0.015Mpa预计安装高度63m/93m3、1#、2#楼施工电梯基础落在原土上，根据江苏省地质工程勘察院2013.10提供的《东郊小镇第十一街区岩土工程勘察报告》（报告编号2012755-2）。场地地层分布如下：

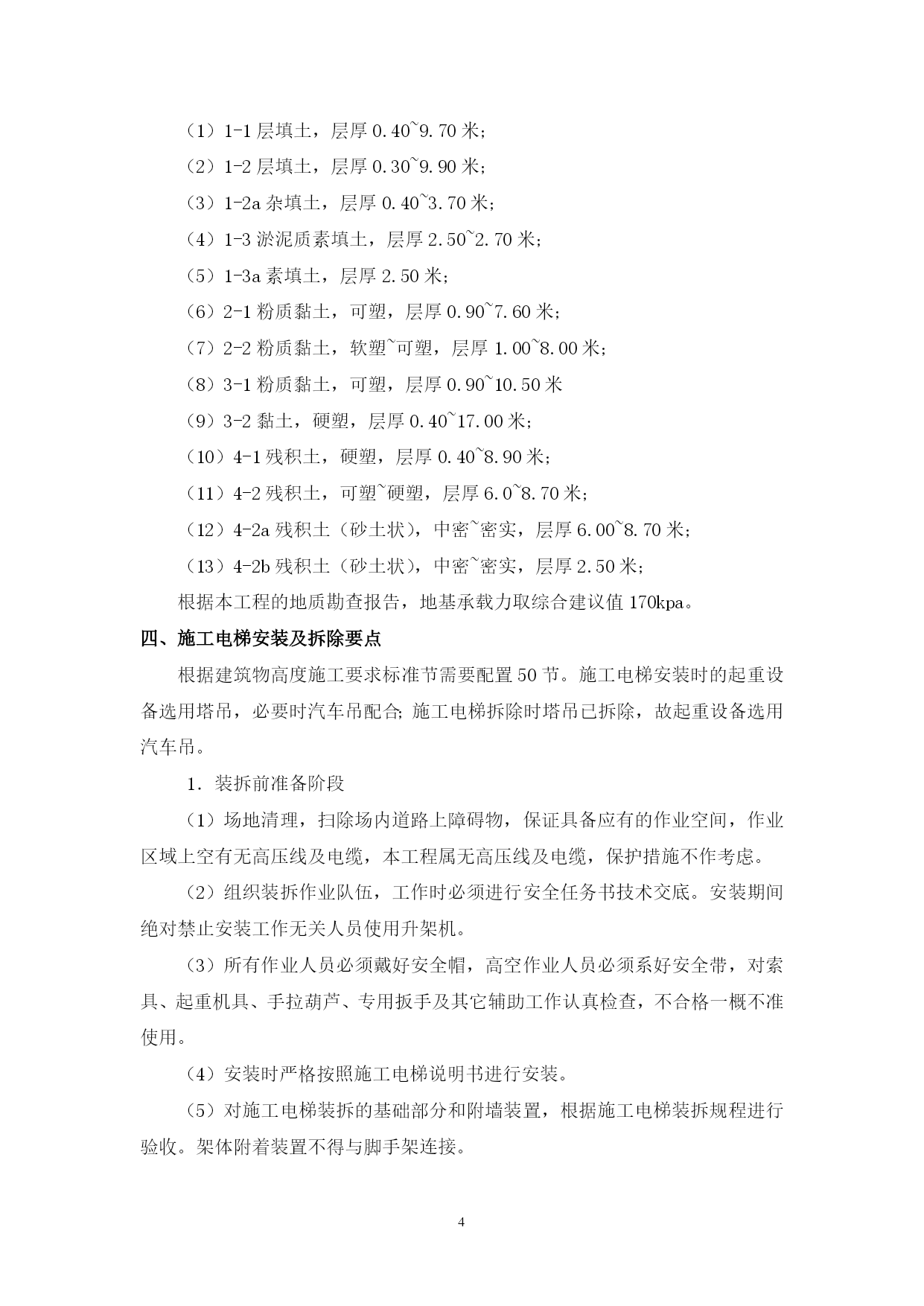

（1）1-1层填土，层厚0.40~9.70米；
（2）1-2层填土，层厚0.30~9.90米；
（3）1-2a杂填土，层厚0.40~3.70米；
（4）1-3淤泥质素填土，层厚2.50~2.70米；
（5）1-3a素填土，层厚2.50米；
（6）2-1粉质黏土，可塑，层厚0.90~7.60米；
（
