输送机技术协议.doc

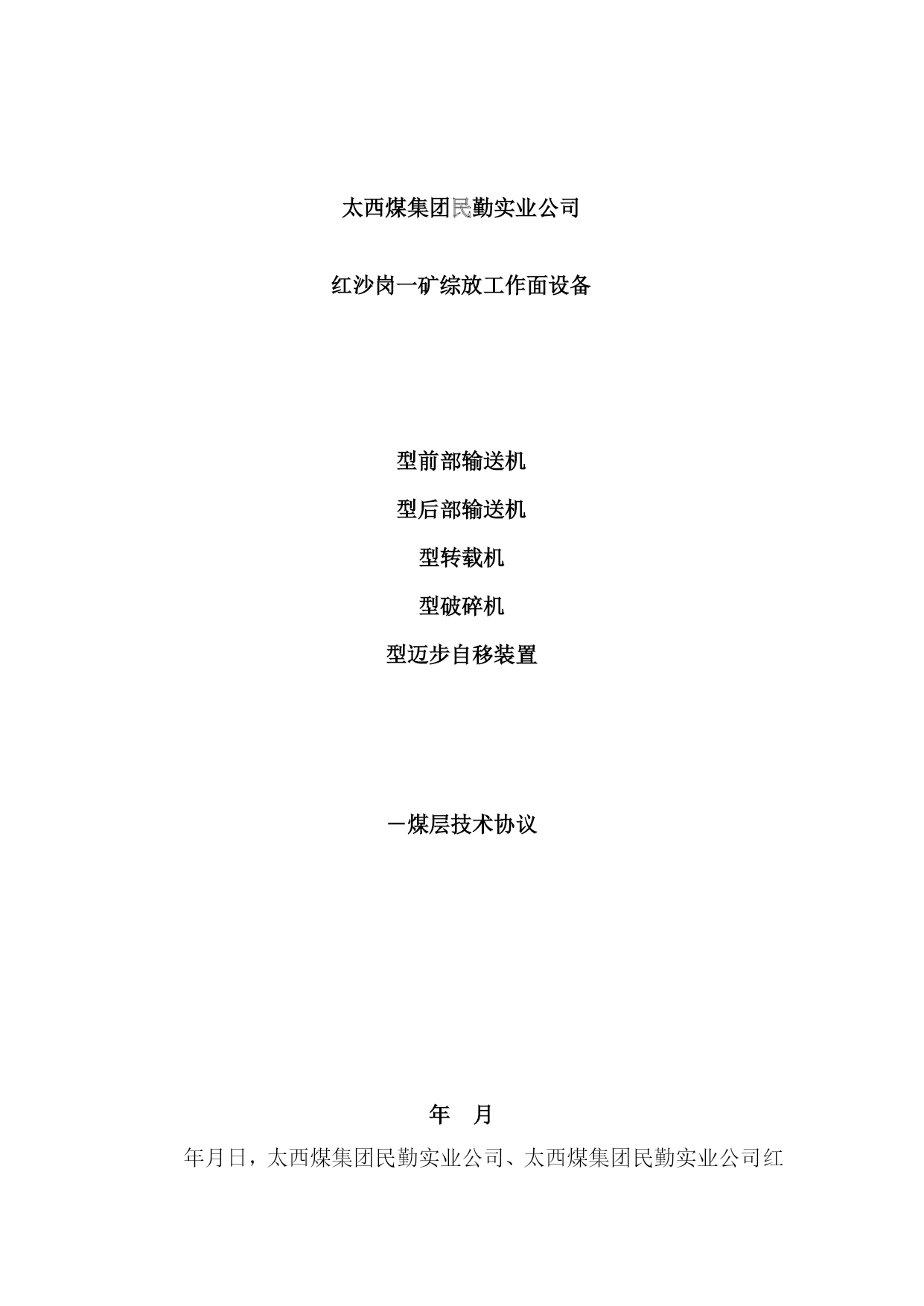

太西煤集团民勤实业公司

红沙岗一矿综放工作面设备

型前部输送机
型后部输送机
型转载机
型破碎机
型迈步自移装置

－煤层技术协议

年月

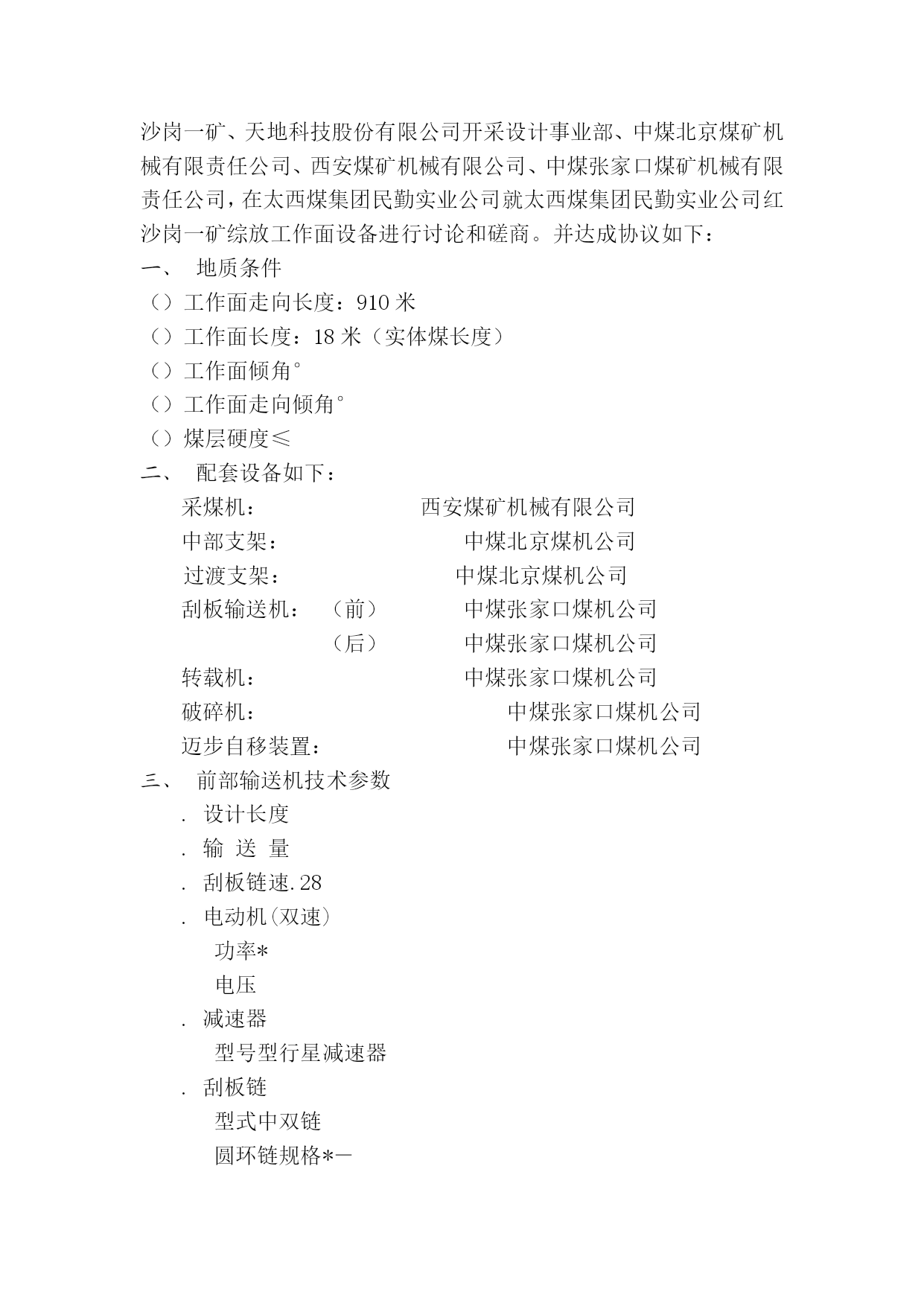

年月日，太西煤集团民勤实业公司、太西煤集团民勤实业公司红沙岗一矿、天地科技股份有限公司开采设计事业部、中煤北京煤矿机械有限责任公司、西安煤矿机械有限公司、中煤张家口煤矿机械有限责任公司，在太西煤集团民勤实业公司就太西煤集团民勤实业公司红沙岗一矿综放工作面设备进行讨论和磋商。并达成协议如下：
地质条件
（）工作面走向长度：910米
（）工作面长度：18米（实体煤长度）
（）工作面倾角°
（）工作面走向倾角°
（）煤层硬度≤
配套设备如下：
采煤机：西安煤矿机械有限公司
中部支架：中煤北京煤机公司
过渡支架：中煤北京煤机公司
刮板输送机：（前）中煤张家口煤机公司
（后）中煤张家口煤机公司
转载机：中煤张家口煤机公司
破碎机：中煤张家口煤机公司
迈步自移装置：中煤张家口煤机公司
前部输送机技术参数
.设计长度
.输送量
.刮板链速.28
.电动机(双速)
功率*
电压
.减速器
型号型行星减速器
.刮板链
型式中双链
圆环链规格*－

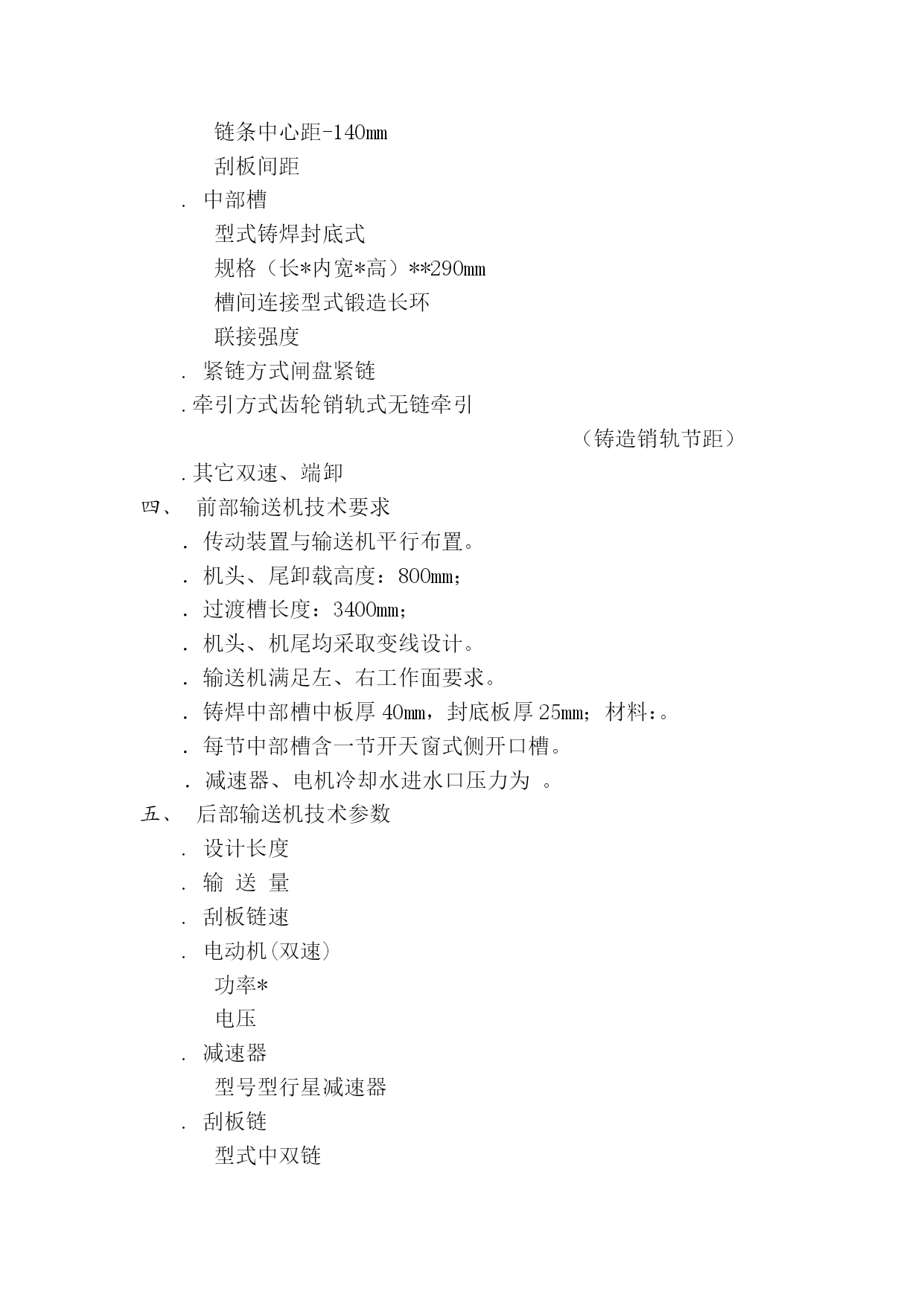

链条中心距-140mm
刮板间距
.中部槽
型式铸焊封底式
规格（长*内宽*高）**290mm
槽间连接型式锻造长环
联接强度
.紧链方式闸盘紧链
.牵引方式齿轮销轨式无链牵引
（铸造销轨节距）
.其它双速、端卸
前部输送机技术要求
．传动装置与输送机平行布置。
．机头、尾卸载高度：800mm；
．过渡槽长度：3400mm；
．机头、机尾均采取变线设计。
．输送机满足左、右工作面要求。
．铸焊中部槽中板厚40mm，封底板厚25mm；材料：。
．每节中部槽含一节开天窗式侧开口槽。
．减速器、电机冷却水进水口压力为。
后部输送机技术参数
.设计长度
.输送量
.刮板链速
.电动机(双速)
功率*
电压
.减速器
型号型行星减速器

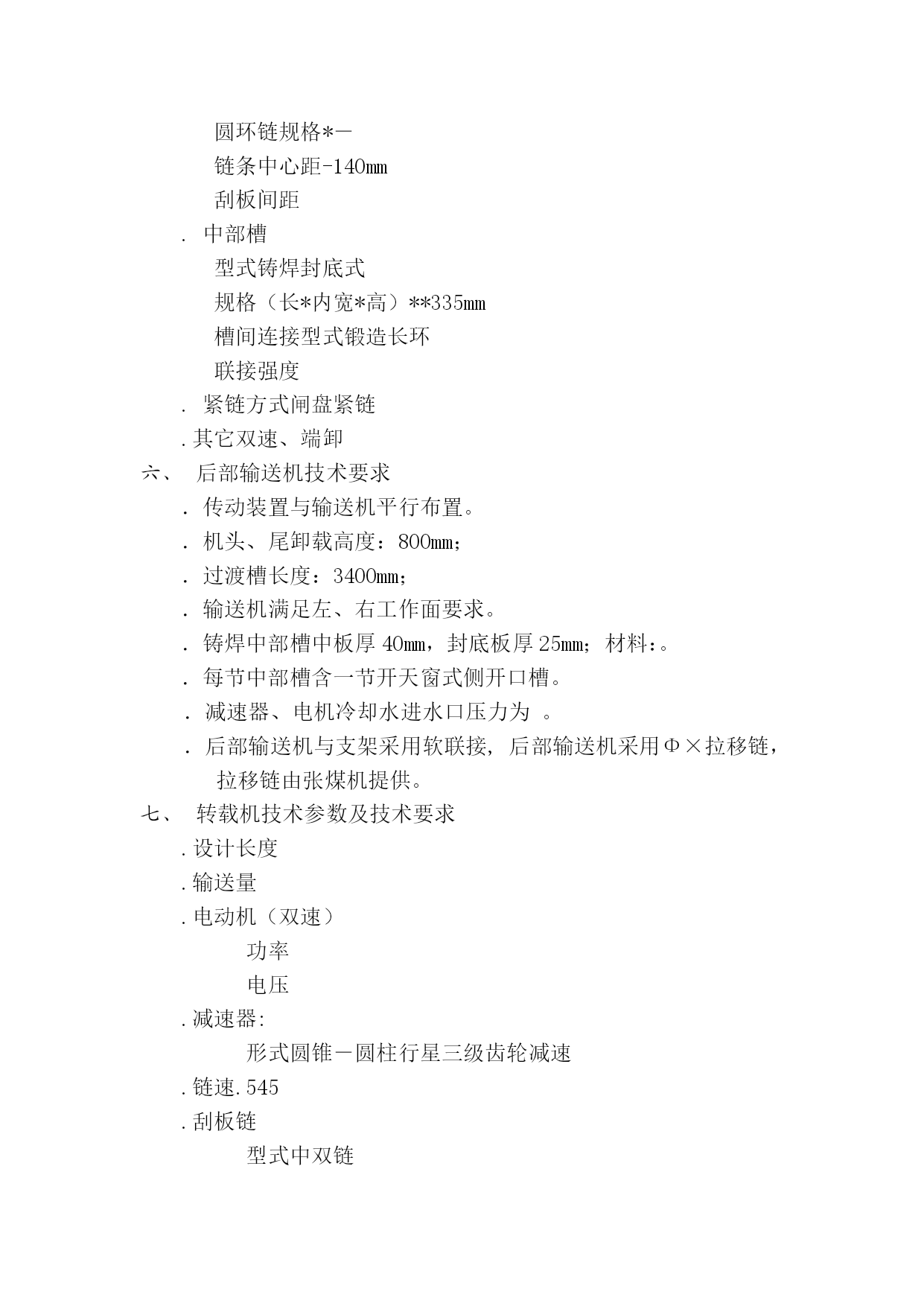

.刮板链
型式中双链
圆环链规格*－
链条中心距-140mm
刮板间距
.中部槽
型式铸焊封底式
规格（长*内宽*高）**335mm
槽间连接型式锻造长环
联接强度
.紧链方式闸盘紧链
.其它双速、端卸
后部输送机技术要求
．传动装置与输送机平行布置。
．机头、尾卸载高度：800mm；
．过渡槽长度：3400mm；
．输送机满足左、右工作面要求。
．铸焊中部槽中板厚40mm，封底板厚25mm；材料：。
．每节中部槽含一节开天窗式侧开口槽。
．减速器、电机冷却水进水口压力为。
．后部输送机与支架采用软联接,后部输送机采用Φ×拉移链，拉移链由张煤机提供。
转载机技术参数及技术要求
.设计长度
.输送量
.电动机（双速）
功率
电压
.减速器:
形式圆锥－圆柱行星三级齿轮减速
.链速.545
.刮板链
型式中双链

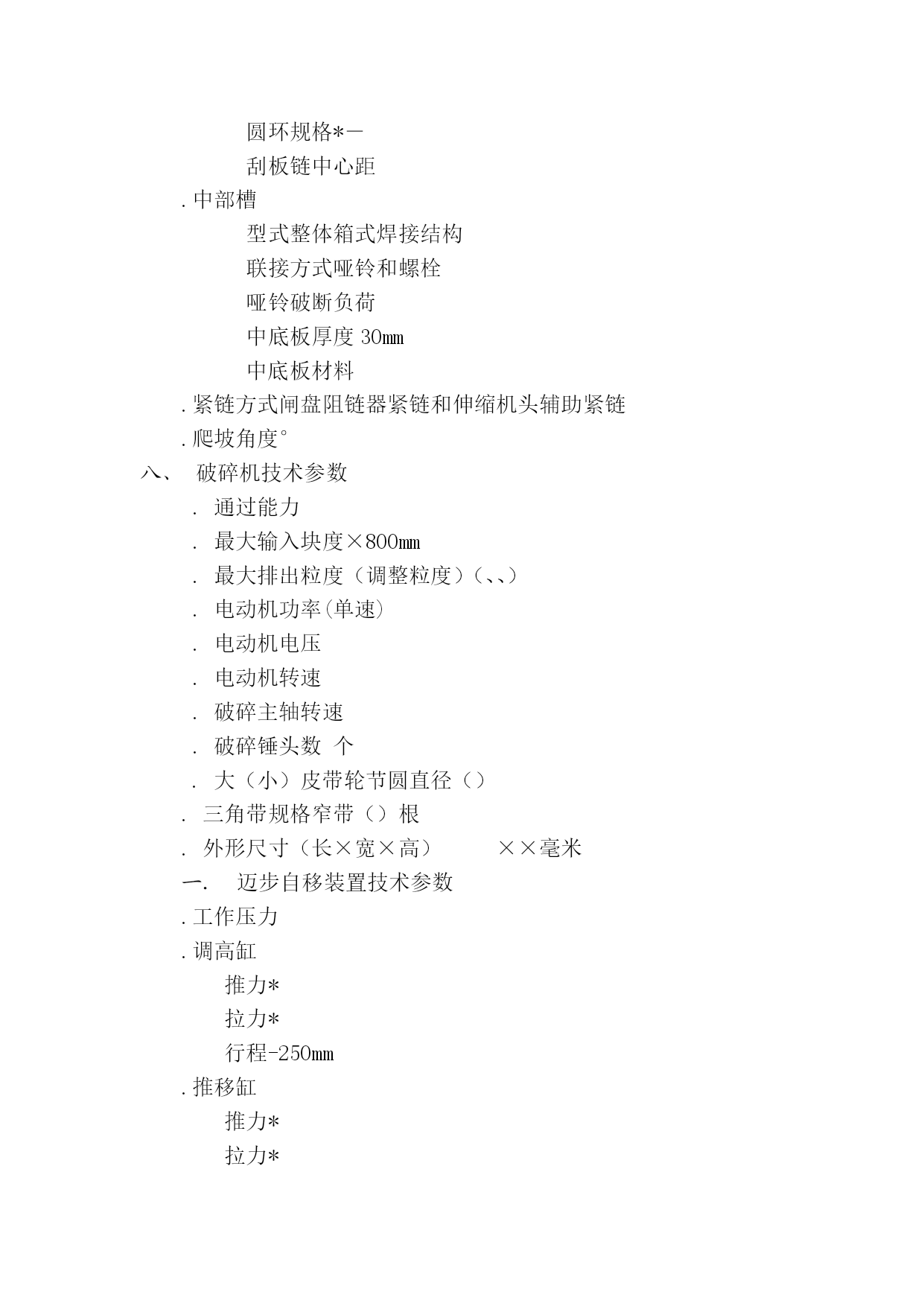

圆环规格*－
刮板链中心距
.中部槽
型式整体箱式焊接结构
联接方式哑铃和螺栓
哑铃破断负荷
中底板厚度30mm
中底板材料
.紧链方式闸盘阻链器紧链和伸缩机头辅助紧链
.爬坡角度°
破碎机技术参数
.通过能力
.最大输入块度×800mm
.最大排出粒度（调整粒度）（、、）
.电动机功率(单速)
.电动机电压
.电动机转速
.破碎主轴转速
.破碎锤头数个
.大（小）皮带轮节圆直径（）
.三角带规格窄带（）根
.外形尺寸（长×宽×高）××毫米
迈步自移装置技术参数
.工作压力
.调高缸
推力*
拉力*
行程-250mm
.推移缸
推力*
拉力*
行程-1100mm
转载机与毫米顺槽皮带机配套使用，毫米顺槽皮带机机尾尺寸按配套图执行。
输送机减速器水流量不小于35L，电机水流量不小于35L。转载机减速器水流量不小于40L，电机水流量不小于35L。破碎机电机水流量不小于30L。
上述设备均不配：开关、电缆、冷却水管，高压胶管。设备下井尺寸：××2000mm。最大下井重量：。上述设备均配抚顺电机。用户要求上述设备均由本厂生产（外购件除外）。
随机按标准提供的备件，随机资料三套，说明书一份(电子版两份)，专用工具一套；
未尽事宜供需双方协商解决；

签字：

太西煤集团民勤实业公司:

太西煤集团民勤实业公司红沙岗一矿:

中煤张家口煤矿机械有限责任公司:
