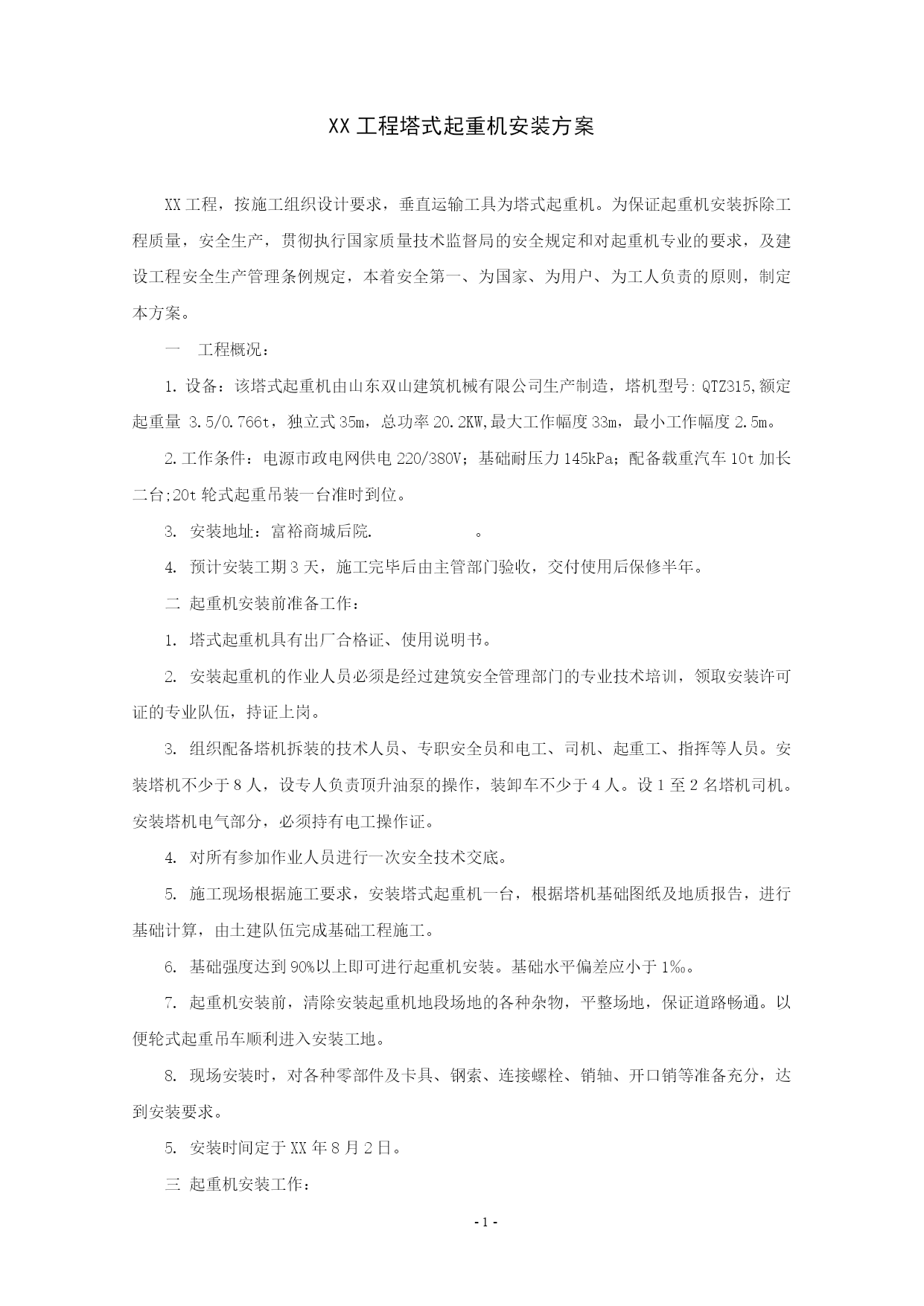

XX工程塔式起重机安装方案

XX工程，按施工组织设计要求，垂直运输工具为塔式起重机。为保证起重机安装拆除工程质量，安全生产，贯彻执行国家质量技术监督局的安全规定和对起重机专业的要求，及建设工程安全生产管理条例规定，本着安全第一、为国家、为用户、为工人负责的原则，制定本方案。
一工程概况：
1.设备：该塔式起重机由山东双山建筑机械有限公司生产制造，塔机型号:QTZ315,额定起重量3.5/0.766t，独立式35m，总功率20.2KW,最大工作幅度33m，最小工作幅度2.5m。
2.工作条件：电源市政电网供电220/380V；基础耐压力145kPa；配备载重汽车10t加长二台;20t轮式起重吊装一台准时到位。
3.安装地址：富裕商城后院.。
4.预计安装工期3天，施工完毕后由主管部门验收，交付使用后保修半年。
二起重机安装前准备工作：
1.塔式起重机具有出厂合格证、使用说明书。
2.安装起重机的作业人员必须是经过建筑安全管理部门的专业技术培训，领取安装许可证的专业队伍，持证上岗。
3.组织配备塔机拆装的技术人员、专职安全员和电工、司机、起重工、指挥等人员。安装塔机不少于８人，设专人负责顶升油泵的操作，装卸车不少于４人。设１至２名塔机司机。安装塔机电气部分，必须持有电工操作证。
4.对所有参加作业人员进行一次安全技术交底。
5.施工现场根据施工要求，安装塔式起重机一台，根据塔机基础图纸及地质报告，进行基础计算，由土建队伍完成基础工程施工。
6.基础强度达到90%以上即可进行起重机安装。基础水平偏差应小于1‰。
7.起重机安装前，清除安装起重机地段场地的各种杂物，平整场地，保证道路畅通。以便轮式起重吊车顺利进入安装工地。
8.现场安装时，对各种零部件及卡具、钢索、连接螺栓、销轴、开口销等准备充分，达到安装要求。
5.安装时间定于XX年8月2日。

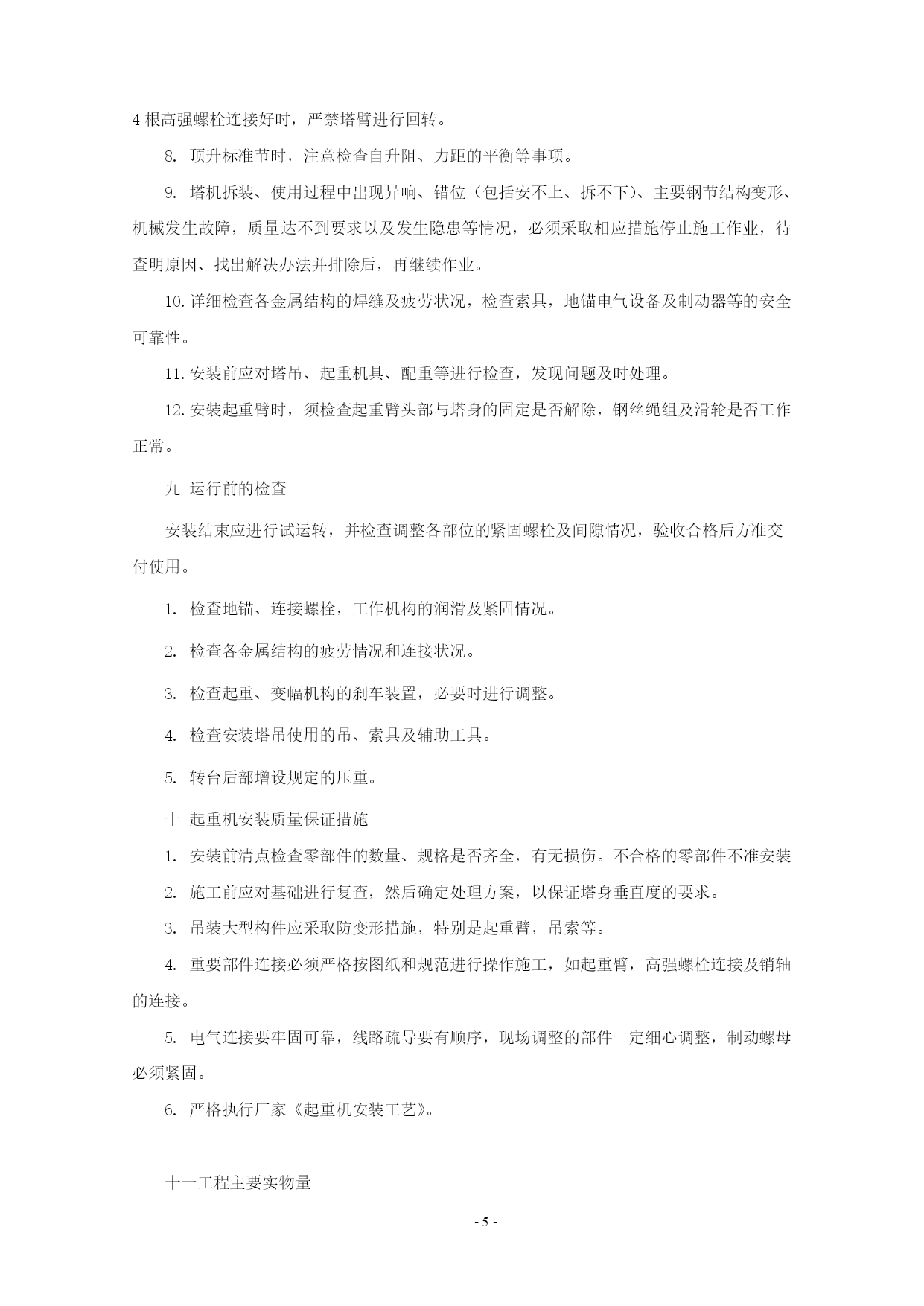

三起重机安装工作：

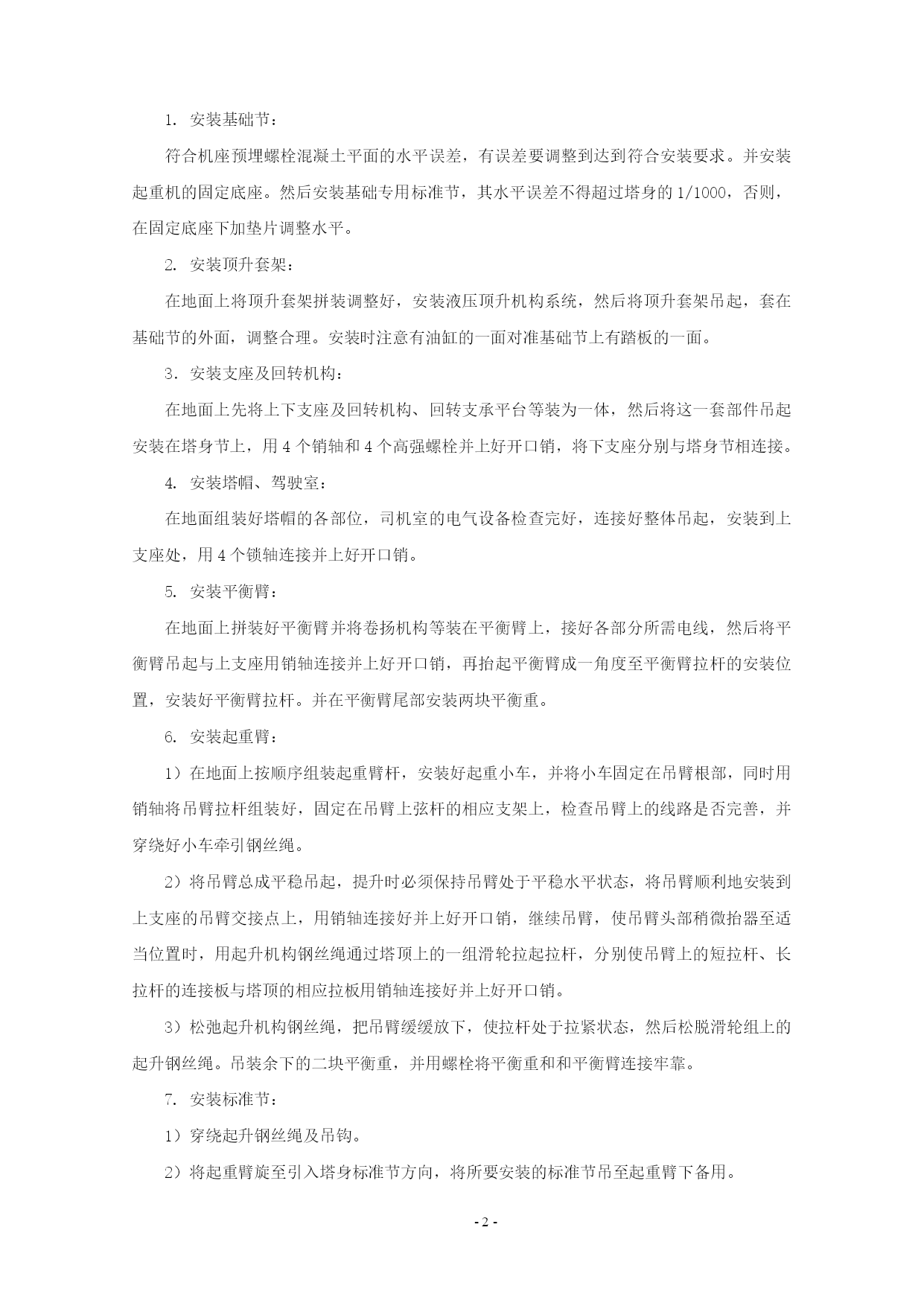

1.安装基础节：
符合机座预埋螺栓混凝土平面的水平误差，有误差要调整到达到符合安装要求。并安装起重机的固定底座。然后安装基础专用标准节，其水平误差不得超过塔身的1/1000，否则，在固定底座下加垫片调整水平。
2.安装顶升套架：
在地面上将顶升套架拼装调整好，安装液压顶升机构系统，然后将顶升套架吊起，套在基础节的外面，调整合理。安装时注意有油缸的一面对准基础节上有踏板的一面。
3．安装支座及回转机构：
在地面上先将上下支座及回转机构、回转支承平台等装为一体，然后将这一套部件吊起安装在塔身节上，用4个销轴和4个高强螺栓并上好开口销，将下支座分别与塔身节相连接。
4.安装塔帽、驾驶室：
在地面组装好塔帽的各部位，司机室的电气设备检查完好，连接好整体吊起，安装到上支座处，用4个锁轴连接并上好开口销。
5.安装平衡臂：
在地面上拼装好平衡臂并将卷扬机构等装在平衡臂上，接好各部分所需电线，然后将平衡臂吊起与上支座用销轴连接并上好开口销，再抬起平衡臂成一角度至平衡臂拉杆的安装位置，安装好平衡臂拉杆。并在平衡臂尾部安装两块平衡重。
6.安装起重臂：
1）在地面上按顺序组装起重臂杆，安装好起重小车，并将小车固定在吊臂根部，同时用销轴将吊臂拉杆组装好，固定在吊臂上弦杆的相应支架上，检查吊臂上的线路是否完善，并穿绕好小车牵引钢丝绳。
2）将吊臂总成平稳吊起，提升时必须保持吊臂处于平稳水平状态，将吊臂顺利地安装到上支座的吊臂交接点上，用销轴连接好并上好开口销，继续吊臂，使吊臂头部稍微抬器至适当位置时，用起升机构钢丝绳通过塔顶上的一组滑轮拉起拉杆，分别使吊臂上的短拉杆、长拉杆的连接板与塔顶的相应拉板用销轴连接好并上好开口销。
3）松弛起升机构钢丝绳，把吊臂缓缓放下，使拉杆处于拉紧状态，然后松脱滑轮组上的起升钢丝绳。吊装余下的二块平衡重，并用螺栓将平衡重和和平衡臂连接牢靠。

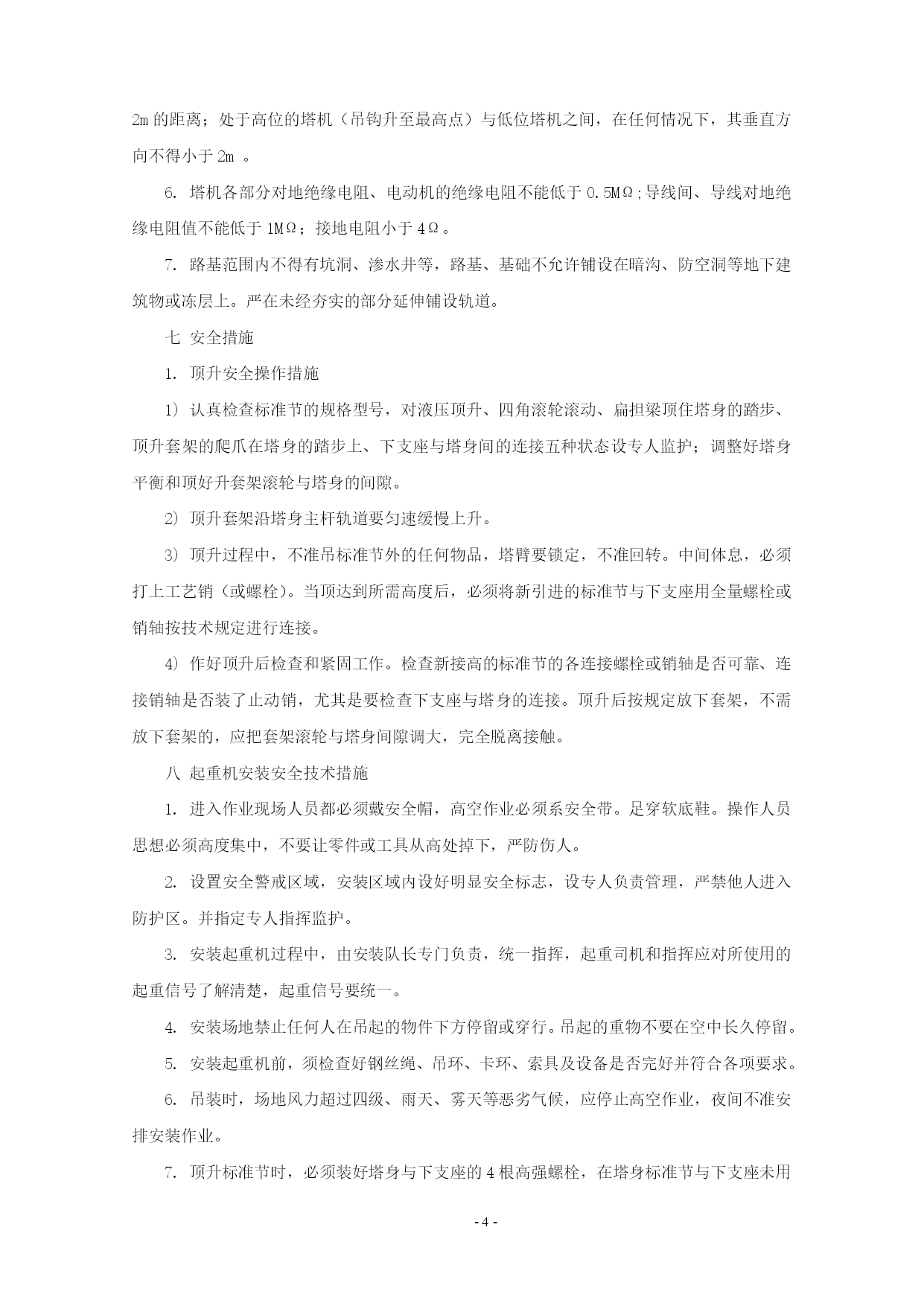

7.安装标准节：
1）穿绕起升钢丝绳及吊钩。
2）将起重臂旋至引入塔身标准节方向，将所要安装的标准节吊至起重臂下备用。

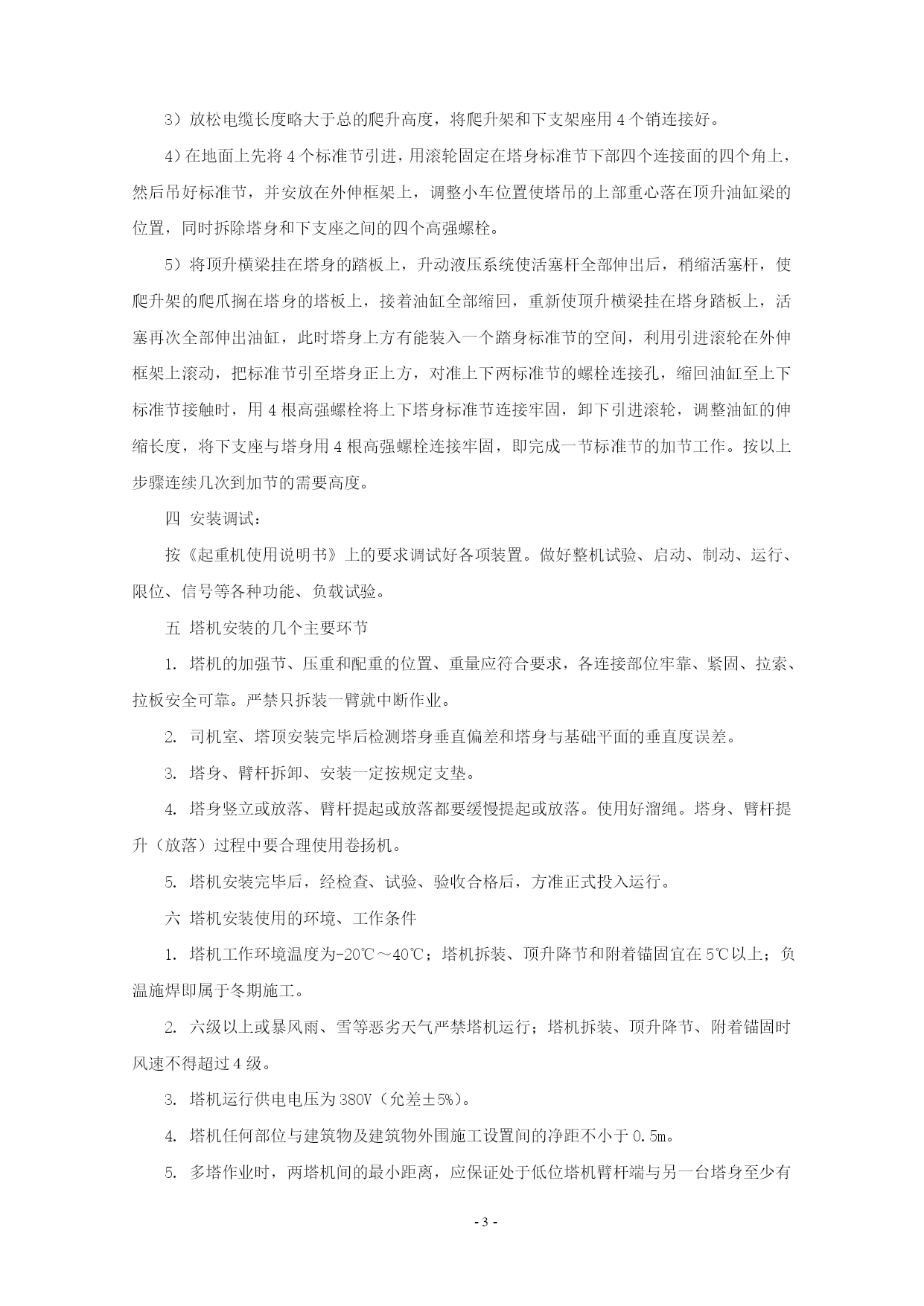

3）放松电缆长度略大于总的爬升高度，将爬升架和下支架座用4个销连接好。
4）在地面上先将4个标准节引进，用滚轮固定在塔身标准节下部四个连接面的四个角上，然后吊好标准节，并安放在外伸框架上，调整小车位置使塔吊的上部重心落在顶升油缸梁的位置，同时拆除塔身和下支座之间的四个高强螺栓。
5）将顶升横梁挂在塔身的踏板上，升动液压系统使活塞杆全部伸出后，稍缩活塞杆，使爬升架的爬爪搁在塔身的塔板上，接着油缸全部缩回，重新使顶升横梁挂在塔身踏板上，活塞再次全部伸出油缸，此时塔身上方有能装入一个踏身标准节的空间，利用引进滚轮在外伸框架上滚动，把标准节引至塔身正上方，对准上下两标准节的螺栓连接孔，缩回油缸至上下标准节接触时，用4根高强螺栓将上下塔身标准节连接牢固，卸下引进滚轮，调整油缸的伸缩长度，将下支座与塔身
