人货电梯施工组织设计.doc

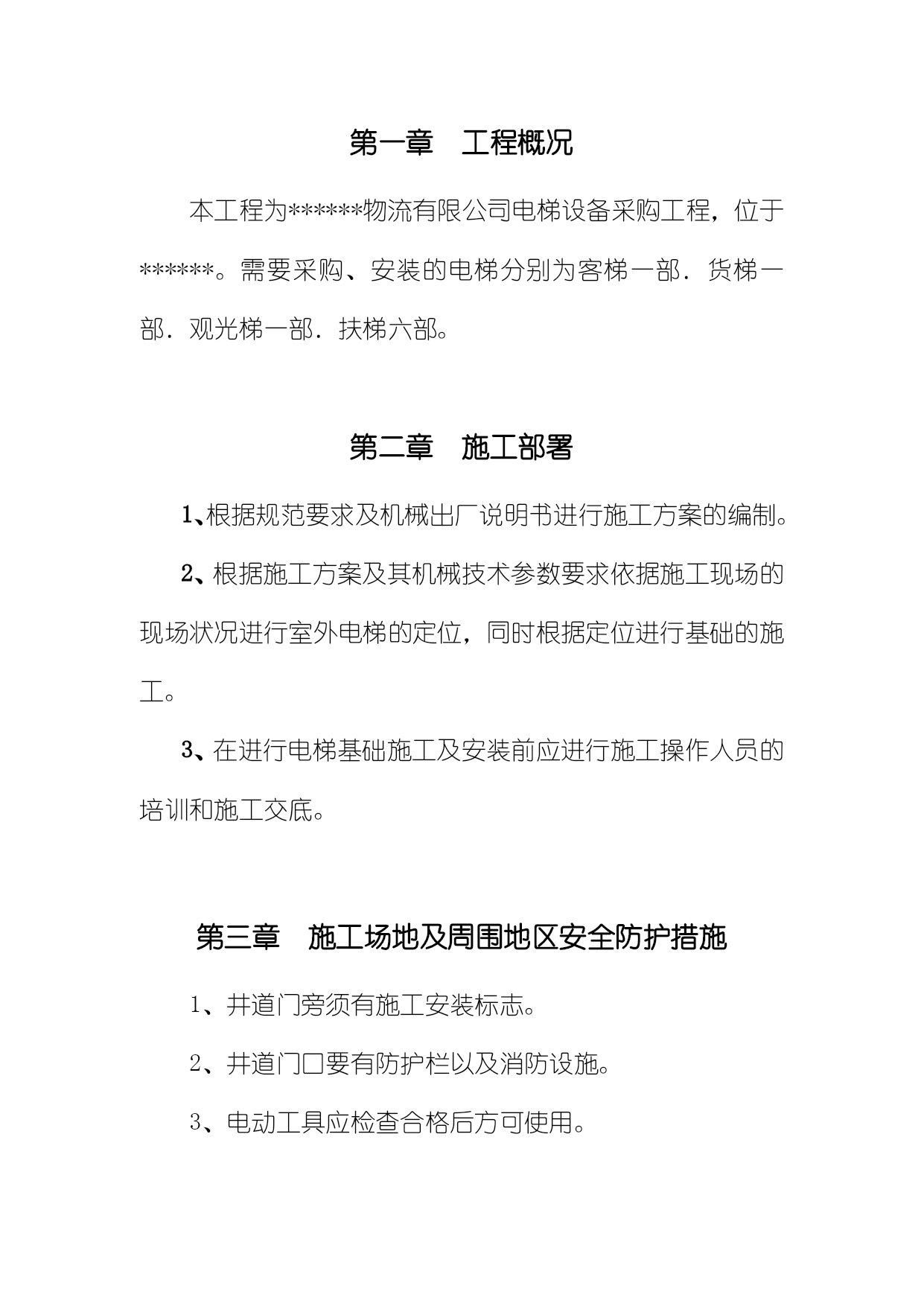

第一章工程概况
本工程为******物流有限公司电梯设备采购工程，位于******。需要采购、安装的电梯分别为客梯一部．货梯一部．观光梯一部．扶梯六部。

第二章施工部署
1、根据规范要求及机械出厂说明书进行施工方案的编制。
2、根据施工方案及其机械技术参数要求依据施工现场的现场状况进行室外电梯的定位，同时根据定位进行基础的施工。
3、在进行电梯基础施工及安装前应进行施工操作人员的培训和施工交底。

第三章施工场地及周围地区安全防护措施
1、井道门旁须有施工安装标志。
2、井道门口要有防护栏以及消防设施。
3、电动工具应检查合格后方可使用。

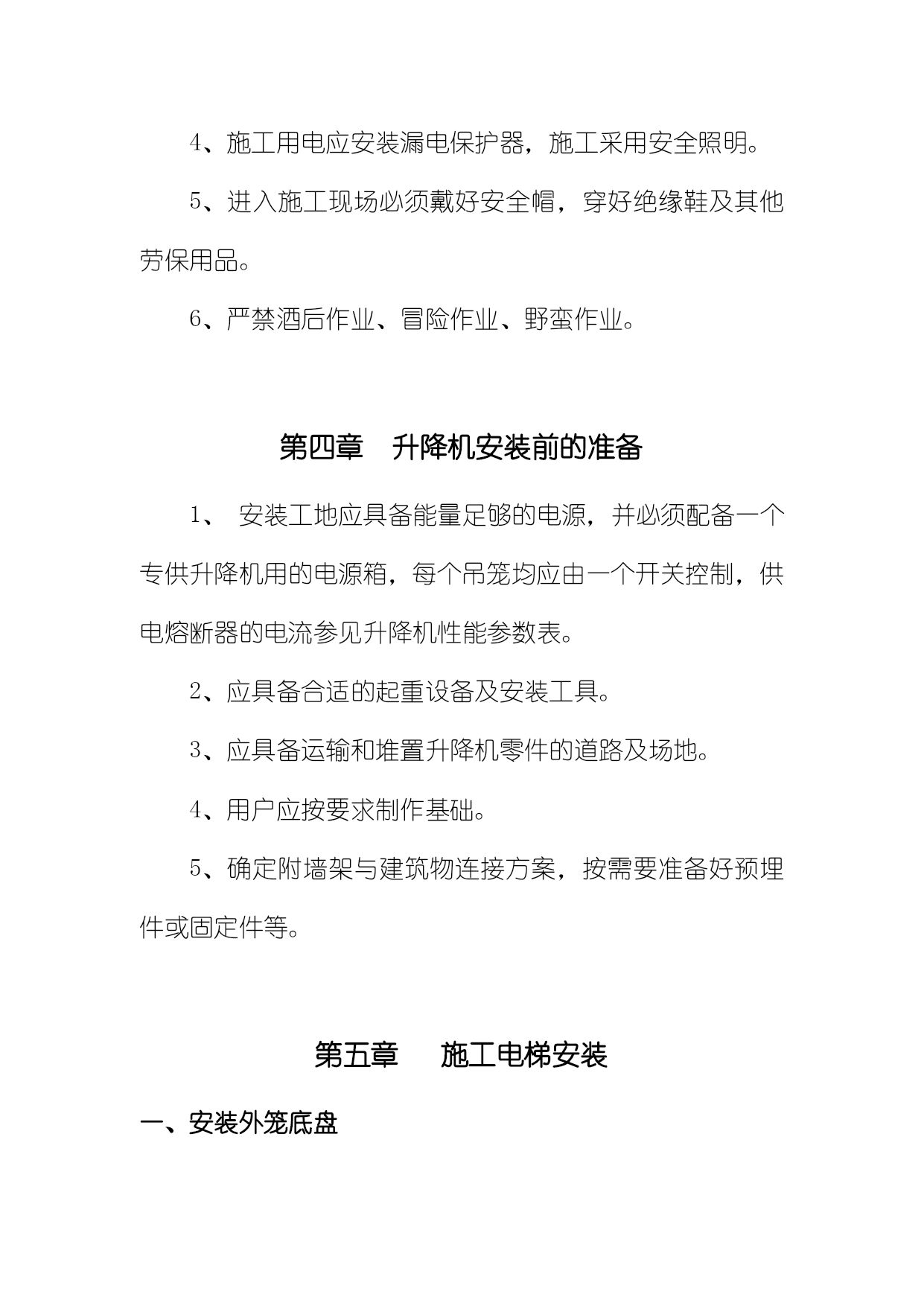

4、施工用电应安装漏电保护器，施工采用安全照明。
5、进入施工现场必须戴好安全帽，穿好绝缘鞋及其他劳保用品。
6、严禁酒后作业、冒险作业、野蛮作业。

第四章升降机安装前的准备
1、安装工地应具备能量足够的电源，并必须配备一个专供升降机用的电源箱，每个吊笼均应由一个开关控制，供电熔断器的电流参见升降机性能参数表。
2、应具备合适的起重设备及安装工具。
3、应具备运输和堆置升降机零件的道路及场地。
4、用户应按要求制作基础。
5、确定附墙架与建筑物连接方案，按需要准备好预埋件或固定件等。

第五章施工电梯安装

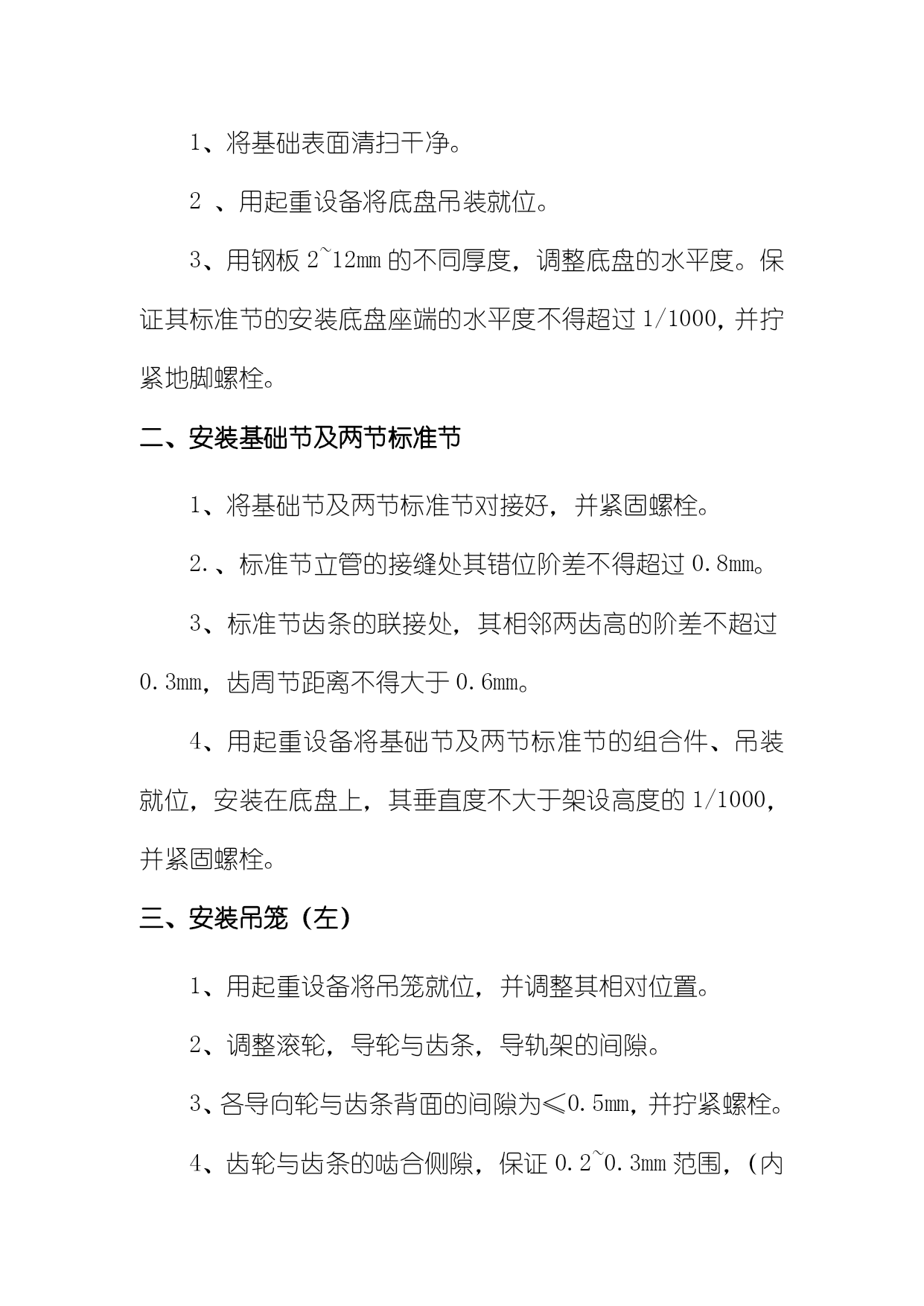

一、安装外笼底盘
1、将基础表面清扫干净。
2、用起重设备将底盘吊装就位。
3、用钢板2~12mm的不同厚度，调整底盘的水平度。保证其标准节的安装底盘座端的水平度不得超过1/1000，并拧紧地脚螺栓。
二、安装基础节及两节标准节
1、将基础节及两节标准节对接好，并紧固螺栓。
2.、标准节立管的接缝处其错位阶差不得超过0.8mm。
3、标准节齿条的联接处，其相邻两齿高的阶差不超过0.3mm，齿周节距离不得大于0.6mm。
4、用起重设备将基础节及两节标准节的组合件、吊装就位，安装在底盘上，其垂直度不大于架设高度的1/1000，并紧固螺栓。
三、安装吊笼（左）
1、用起重设备将吊笼就位，并调整其相对位置。
2、调整滚轮，导轮与齿条，导轨架的间隙。
3、各导向轮与齿条背面的间隙为≤0.5mm，并拧紧螺栓。

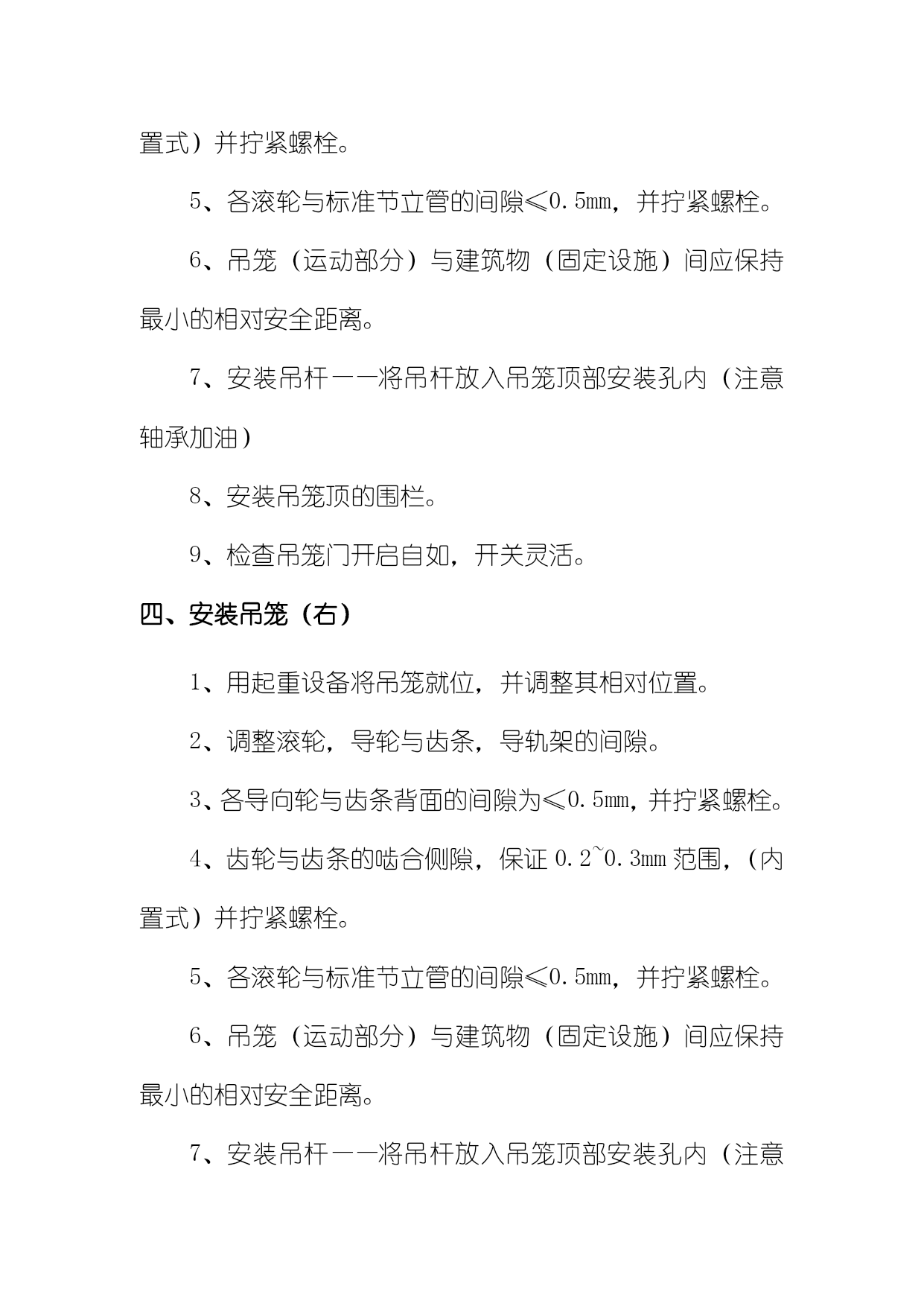

4、齿轮与齿条的啮合侧隙，保证0.2~0.3mm范围，（内置式）并拧紧螺栓。
5、各滚轮与标准节立管的间隙≤0.5mm，并拧紧螺栓。
6、吊笼（运动部分）与建筑物（固定设施）间应保持最小的相对安全距离。
7、安装吊杆——将吊杆放入吊笼顶部安装孔内（注意轴承加油）
8、安装吊笼顶的围栏。
9、检查吊笼门开启自如，开关灵活。
四、安装吊笼（右）
1、用起重设备将吊笼就位，并调整其相对位置。
2、调整滚轮，导轮与齿条，导轨架的间隙。
3、各导向轮与齿条背面的间隙为≤0.5mm，并拧紧螺栓。
4、齿轮与齿条的啮合侧隙，保证0.2~0.3mm范围，（内置式）并拧紧螺栓。
5、各滚轮与标准节立管的间隙≤0.5mm，并拧紧螺栓。
6、吊笼（运动部分）与建筑物（固定设施）间应保持最小的相对安全距离。

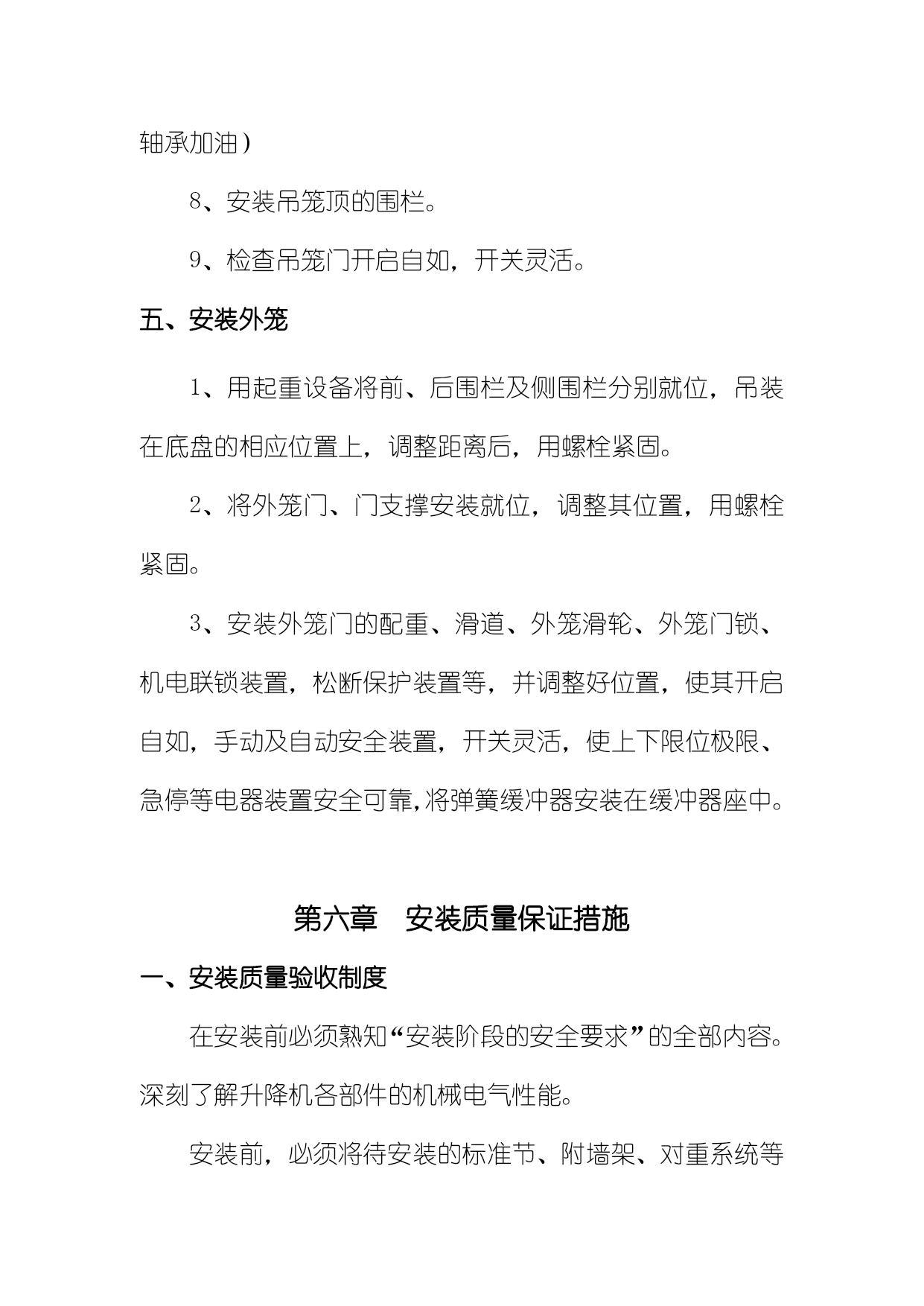

7、安装吊杆——将吊杆放入吊笼顶部安装孔内（注意轴承加油）
8、安装吊笼顶的围栏。
9、检查吊笼门开启自如，开关灵活。
五、安装外笼
1、用起重设备将前、后围栏及侧围栏分别就位，吊装在底盘的相应位置上，调整距离后，用螺栓紧固。
2、将外笼门、门支撑安装就位，调整其位置，用螺栓紧固。
3、安装外笼门的配重、滑道、外笼滑轮、外笼门锁、机电联锁装置，松断保护装置等，并调整好位置，使其开启自如，手动及自动安全装置，开关灵活，使上下限位极限、急停等电器装置安全可靠，将弹簧缓冲器安装在缓冲器座中。

第六章安装质量保证措施
一、安装质量验收制度
在安装前必须熟知“安装阶段的安全要求”的全部内容。深刻了解升降机各部件的机械电气性能。
安装前，必须将待安装的标准节、附墙架、对重系统等零部件的插口、销孔、螺孔等穿插处的锈皮、毛刺去除，并在这些部位及齿条上和对重导轨上涂上适量的润滑脂。对滚动部件应确保其润滑充分，转动灵活。
在安装现场周围加设防护栏。
1、安装验收
1）．开箱验收
施工前安装人员会同甲方单位代表，产品制造厂代表或委托本企业代表，按装箱清单逐条清点材料，若发现材料缺损，应清楚无误地填写《电梯材料缺损汇总表》的各栏目，由工地负责人或经办人签名，甲方单位盖上公章，一式四份，开箱一次点清，七天内反馈到安装工程部由工程部转厂服务中心。若发出错件应在备注中写明，并将错件，损件一并托运回制造厂装箱科，以便尽快调换。
2）．井道土建勘查验收
电（扶）梯安装前，安装组长应按电（扶）梯土建总体布置图复核有关的安装尺寸以及合同所规定的内容执行情况，并记录在案，如有不符尺寸要求，交待甲方负责整改。
3）．检验标准
电（扶）梯的安装检验按照有关的产品技术标准、产品图纸、安装工艺规程有和关的检验大纲等技术文件的规定进行。
4）．安装过程逐项
