嘉定区国际汽车城核心区Ln5地块商办项目塔吊布置方案

宏润建设集团股份有限公司

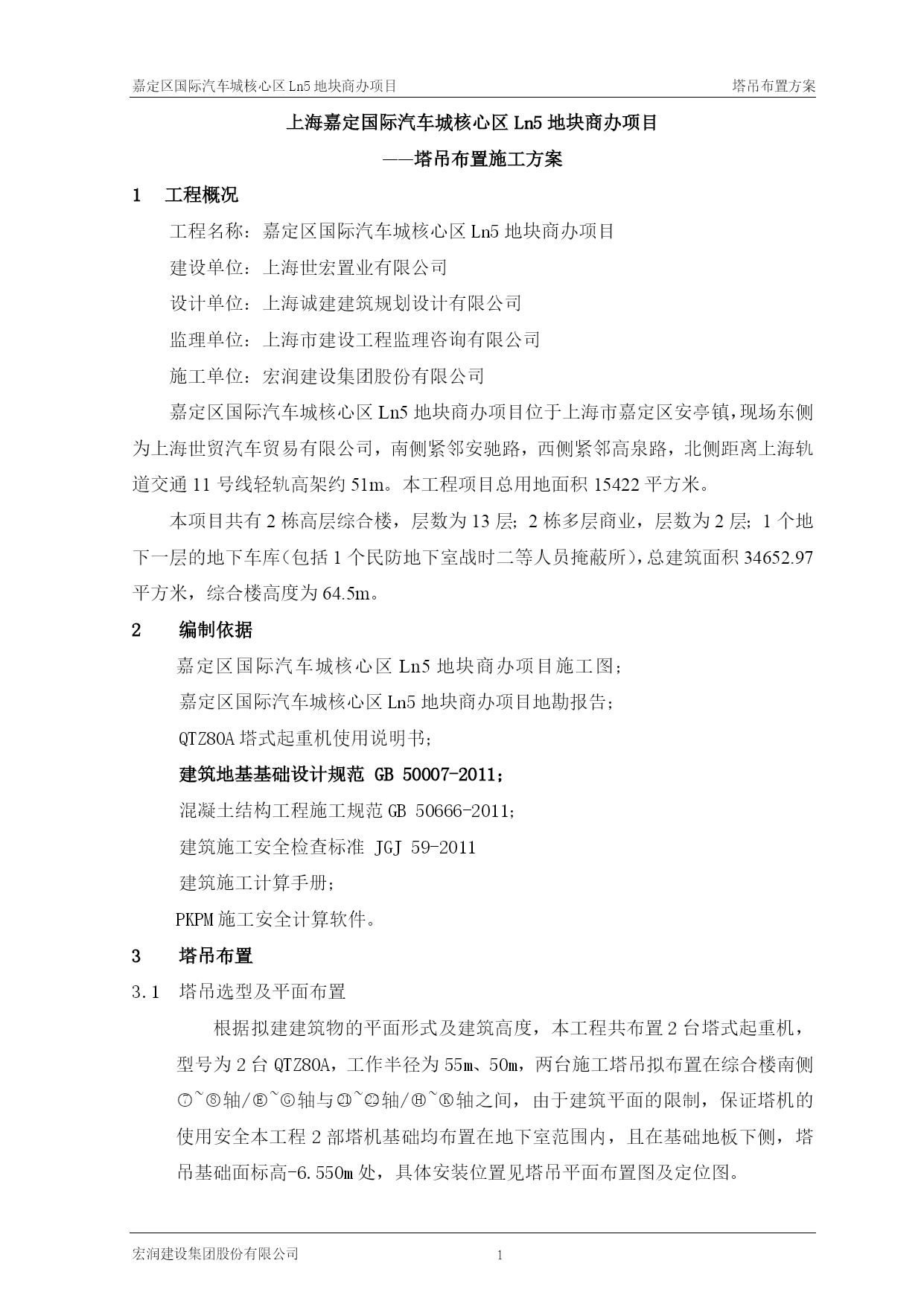

上海嘉定国际汽车城核心区Ln5地块商办项目
——塔吊布置施工方案
工程概况
工程名称：嘉定区国际汽车城核心区Ln5地块商办项目
建设单位：上海世宏置业有限公司
设计单位：上海诚建建筑规划设计有限公司
监理单位：上海市建设工程监理咨询有限公司
施工单位：宏润建设集团股份有限公司
嘉定区国际汽车城核心区Ln5地块商办项目位于上海市嘉定区安亭镇，现场东侧为上海世贸汽车贸易有限公司，南侧紧邻安驰路，西侧紧邻高泉路，北侧距离上海轨道交通11号线轻轨高架约51m。本工程项目总用地面积15422平方米。
本项目共有2栋高层综合楼，层数为13层；2栋多层商业，层数为2层；1个地下一层的地下车库（包括1个民防地下室战时二等人员掩蔽所），总建筑面积34652.97平方米，综合楼高度为64.5m。
2编制依据
嘉定区国际汽车城核心区Ln5地块商办项目施工图；
嘉定区国际汽车城核心区Ln5地块商办项目地勘报告；
QTZ80A塔式起重机使用说明书；
建筑地基基础设计规范GB50007-2011；
混凝土结构工程施工规范GB50666-2011；
建筑施工安全检查标准JGJ59-2011
建筑施工计算手册；
PKPM施工安全计算软件。
3塔吊布置
3.1塔吊选型及平面布置
根据拟建建筑物的平面形式及建筑高度，本工程共布置2台塔式起重机，型号为2台QTZ80A，工作半径为55m、50m，两台施工塔吊拟布置在综合楼南侧eq\o\ac(○,7)~eq\o\ac(○,8)轴/eq\o\ac(○,E)~eq\o\ac(○,G)轴与eq\o\ac(○,21)~eq\o\ac(○,22)轴/eq\o\ac(○,H)~eq\o\ac(○,K)轴之间，由于建筑平面的限制，保证塔机的使用安全本工程2部塔机基础均布置在地下室范围内，且在基础地板下侧，塔吊基础面标高-6.550m处，具体安装位置见塔吊平面布置图及定位图。

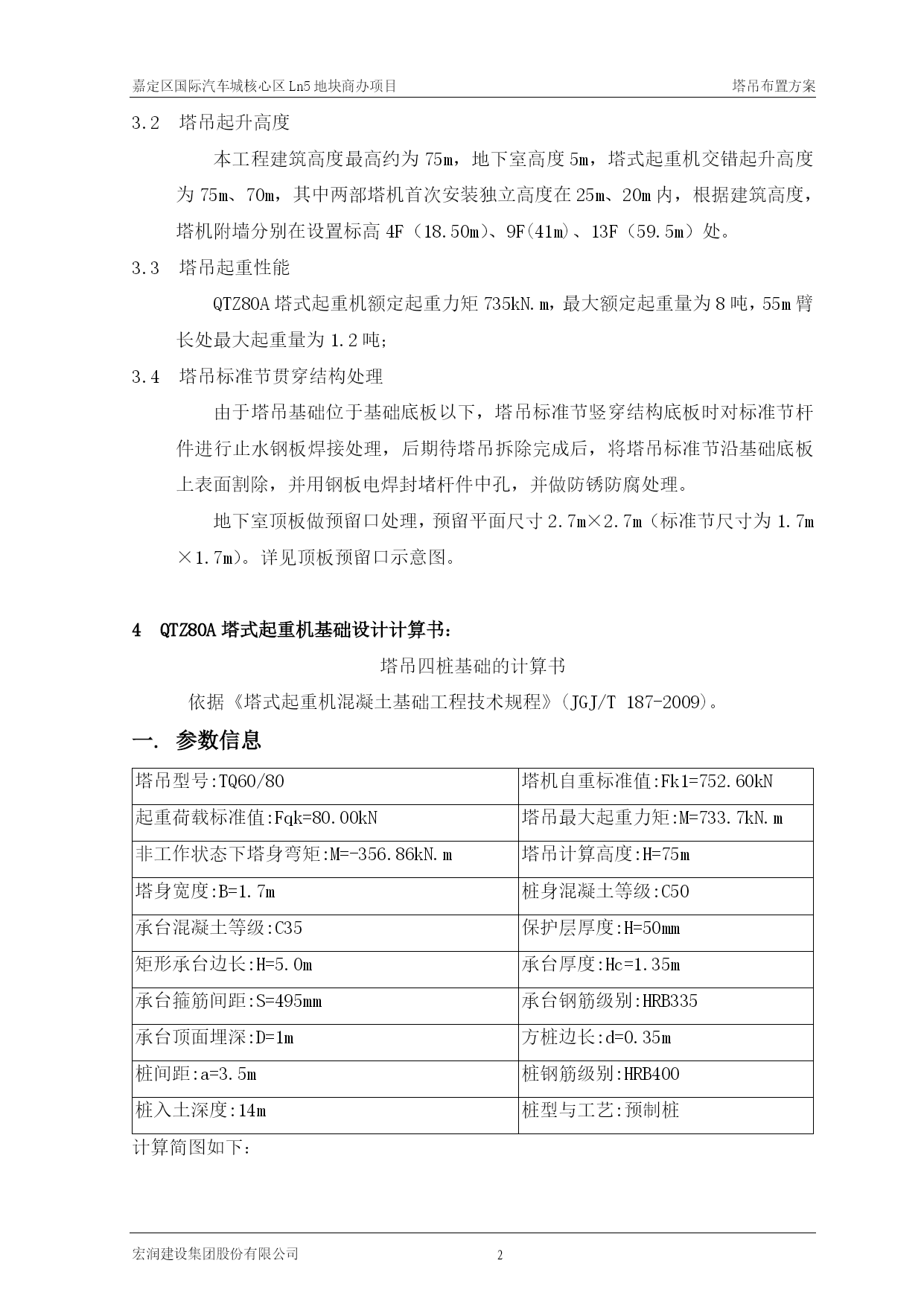

3.2塔吊起升高度
本工程建筑高度最高约为75m，地下室高度5m，塔式起重机交错起升高度为75m、70m，其中两部塔机首次安装独立高度在25m、20m内，根据建筑高度，塔机附墙分别在设置标高4F（18.50m）、9F(41m)、13F（59.5m）处。
3.3塔吊起重性能
QTZ80A塔式起重机额定起重力矩735kN.m，最大额定起重量为8吨，55m臂长处最大起重量为1.2吨；
3.4塔吊标准节贯穿结构处理
由于塔吊基础位于基础底板以下，塔吊标准节竖穿结构底板时对标准节杆件进行止水钢板焊接处理，后期待塔吊拆除完成后，将塔吊标准节沿基础底板上表面割除，并用钢板电焊封堵杆件中孔，并做防锈防腐处理。
地下室顶板做预留口处理，预留平面尺寸2.7m×2.7m（标准节尺寸为1.7m×1.7m）。详见顶板预留口示意图。

4QTZ80A塔式起重机基础设计计算书：
塔吊四桩基础的计算书
依据《塔式起重机混凝土基础工程技术规程》(JGJ/T187-2009)。
一.参数信息

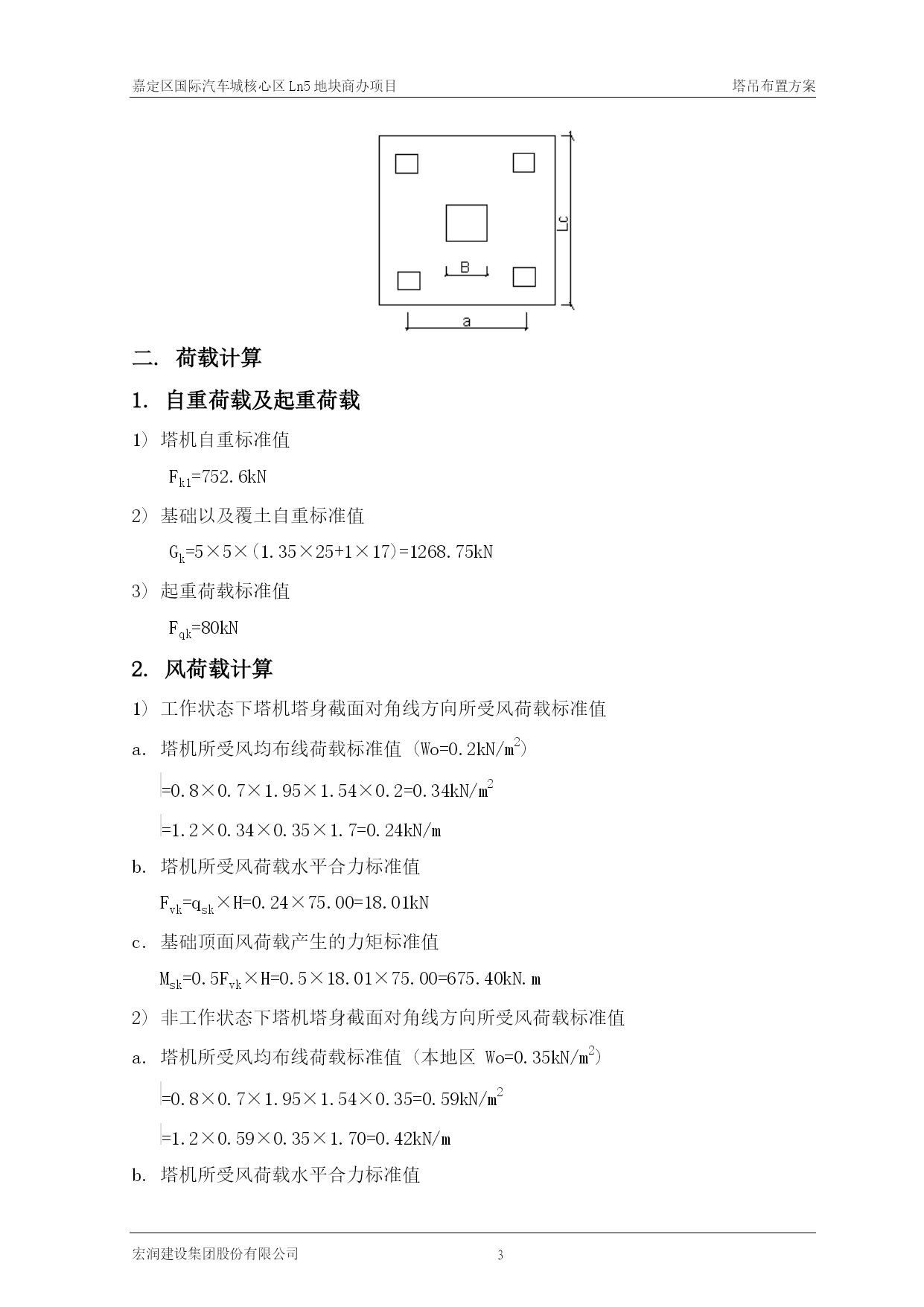

塔吊型号:TQ60/80塔机自重标准值:Fk1=752.60kN起重荷载标准值:Fqk=80.00kN塔吊最大起重力矩:M=733.7kN.m非工作状态下塔身弯矩:M=-356.86kN.m塔吊计算高度:H=75m塔身宽度:B=1.7m桩身混凝土等级:C50承台混凝土等级:C35保护层厚度:H=50mm矩形承台边长:H=5.0m承台厚度:Hc=1.35m承台箍筋间距:S=495mm承台钢筋级别:HRB335承台顶面埋深:D=1m方桩边长:d=0.35m桩间距:a=3.5m桩钢筋级别:HRB400桩入土深度:14m桩型与工艺:预制桩计算简图如下：

二.荷载计算
1.自重荷载及起重荷载
1)塔机自重标准值
Fk1=752.6kN
2)基础以及覆土自重标准值
Gk=5×5×(1.35×25+1×17)=1268.75kN
3)起重荷载标准值
Fqk=80kN
2.风荷载计算
1)工作状态下塔机塔身截面对角线方向所受风荷载标准值
a.塔机所受风均布线荷载标准值(Wo=0.2kN/m2)
=0.8×0.7×1.95×1.54×0.2=0.34kN/m2
=1.2×0.34×0.35×1.7=0.24kN/m
b.塔机所受风荷载水平合力标准值
Fvk=qsk×H=0.24×75.00=18.01kN
c.基础顶面风荷载产生的力矩标准值
Msk=0.5Fvk×H=0.5×18.01×75.00=675.40kN.m
2)非工作状态下塔机塔身截面对角线方向所受风荷载标准值
a.塔机所受风均布线荷载标准值(本地区Wo=0.35kN/m2)
=0.8×0.7×1.95×1.54×0.35=0.
