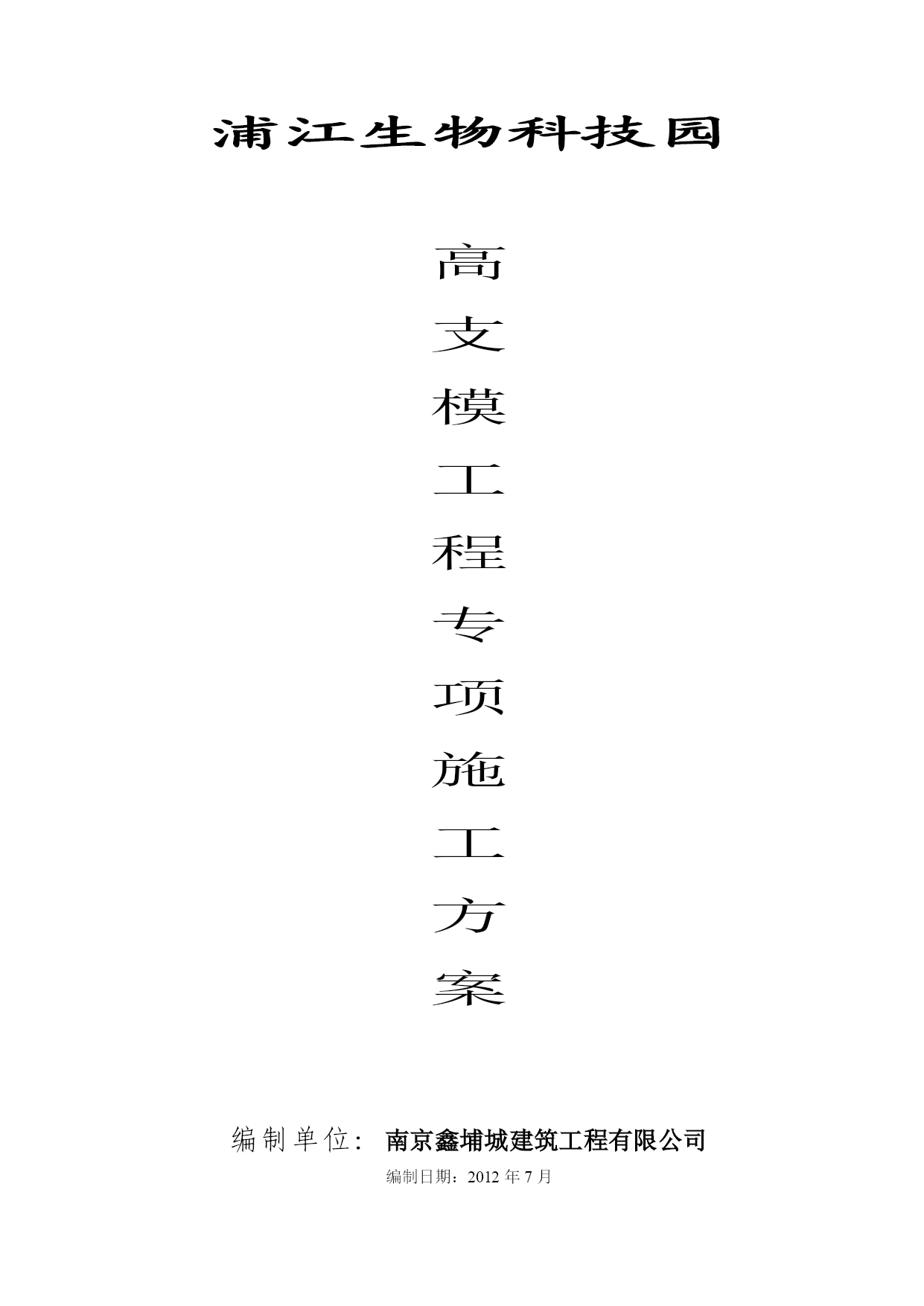

浦江生物科技园

高
支
模
工
程
专
项
施
工
方
案

编制单位：南京鑫埔城建筑工程有限公司
编制日期：2012年7月

目录
\o"1-2"\u目录 287507760\h1
一、编制依据及目标要求 287507761\h1
1.编制依据 287507762\h1
2.目标要求 1
二、工程概况 287507764\h1
三、高支模施工方法及支撑构造要求 2
1、高支模位置 2
2、高支模的材料要求 3
3、高支模施工方法 3
4、支撑的构造要求 4
四、高支模计算设计 .9
五、质量保证措施 11
1、轴线偏位的预防措施 11
2、垂直偏差的预防措施 11
3、标高不正确的预防措施 11
4、柱、梁模板胀模的预防措施 12
5、梁模下垂、失稳倒塌的预防措施 12
6、漏浆的预防措施 12
7、拆模时出现缺陷的预防措施 12
8、模板支撑系统质量保证措施与控制程序 13
9、模板及高支模施工管理架构 14
10、混凝土浇捣方法15
六、高支模满堂红顶架搭拆施工安全技术措施 16
七、高支模文明施工措施与管理 17
八、高支模监测 18
九、安全应急救援预案 19
1、安全事故应急救援架构 19
2、发生高处坠落事故应急救援 20
3、发生支模坍塌应急救援 21
4、触电事故应急救援措施 22
5、建立应急指挥体系和应急物资： 23
扣件钢管楼板模板支架计算书 25
梁侧模板计算书 33
梁模板扣件钢管高支撑架计算书 37

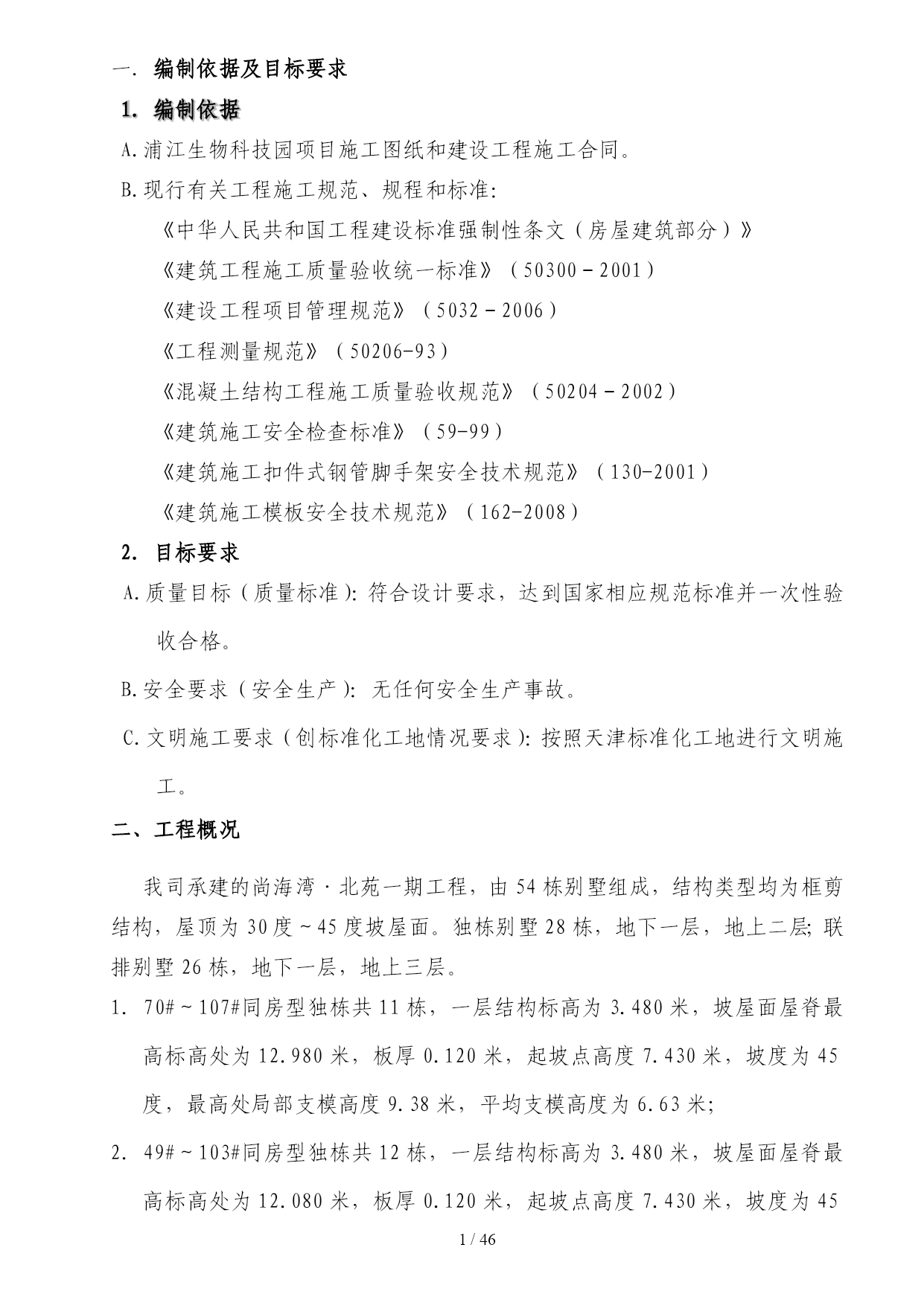

一．编制依据及目标要求
1．编制依据
A.浦江生物科技园项目施工图纸和建设工程施工合同。
B.现行有关工程施工规范、规程和标准：
《中华人民共和国工程建设标准强制性条文（房屋建筑部分）》
《建筑工程施工质量验收统一标准》（50300－2001）
《建设工程项目管理规范》（5032－2006）
《工程测量规范》（50206-93）
《混凝土结构工程施工质量验收规范》（50204－2002）
《建筑施工安全检查标准》（59-99）
《建筑施工扣件式钢管脚手架安全技术规范》（130-2001）
《建筑施工模板安全技术规范》（162-2008）
2．目标要求
A.质量目标（质量标准）：符合设计要求，达到国家相应规范标准并一次性验收合格。
B.安全要求（安全生产）：无任何安全生产事故。
C.文明施工要求（创标准化工地情况要求）：按照天津标准化工地进行文明施工。
二、工程概况
我司承建的尚海湾·北苑一期工程，由54栋别墅组成，结构类型均为框剪结构，屋顶为30度～45度坡屋面。独栋别墅28栋，地下一层，地上二层；联排别墅26栋，地下一层，地上三层。
1．70#～107#同房型独栋共11栋，一层结构标高为3.480米，坡屋面屋脊最高标高处为12.980米，板厚0.120米，起坡点高度7.430米，坡度为45度，最高处局部支模高度9.38米，平均支模高度为6.63米；
2．49#～103#同房型独栋共12栋，一层结构标高为3.480米，坡屋面屋脊最高标高处为12.080米，板厚0.120米，起坡点高度7.430米，坡度为45度，最高处局部支模高度8.48米，平均支模高度为6.28米；
3．57#～105#同房型独栋共5栋，一层结构标高为3.480米，坡屋面屋脊最高标高处为12.680米，板厚0.120米，起坡点高度7.430米，坡度为45度，最高处局部支模高度9.08米，平均支模高度为6.58米；
4．其余联排房型共26栋，二层结构标高为6.480米，坡屋面屋脊最高标高处为12.116米等，板厚0.120米，起坡点高度9.900米，坡度为30～45度，局部支模高度也超过4.5米；
5.梁截面尺寸主要有160×600、160×500、200×500、160×450、160×400等多种。柱截面尺寸为400×400等多种。
三、高支模施工方法及支撑构造要求
1、高支模的位置
本工程高支模的位置如下：
1)、70107#同房型独栋，一层结构楼板至坡屋面平均支模高度6.63米；
2)、49103#同房型独栋，一层结构楼板至坡屋面平均支模高度6.28米；
3)、57105#同房型独栋，一层结构楼板至坡屋面平均支模高度6.58米；
4)、其余联排房型，二层结构楼板至坡屋面平均支模高度也超过4.50米；
针对以上高度，分两次支模施工，独栋别墅先支模至6.830米梁底处，浇筑完标高6.830剪力墙及柱；再往上支梁及柱、坡屋顶模。
2、高支模材料要求
本工程高支模施工部分全部采用钢管脚手架（扣件式）搭设支撑体系，选用钢管和50×100方木作为背楞方木，15厚胶合板作为模板。钢管规格全部为标准件Ф48×3.5。立杆顶端高度调节用可调支托。
A、钢管（外径48，壁厚不小于3.5
