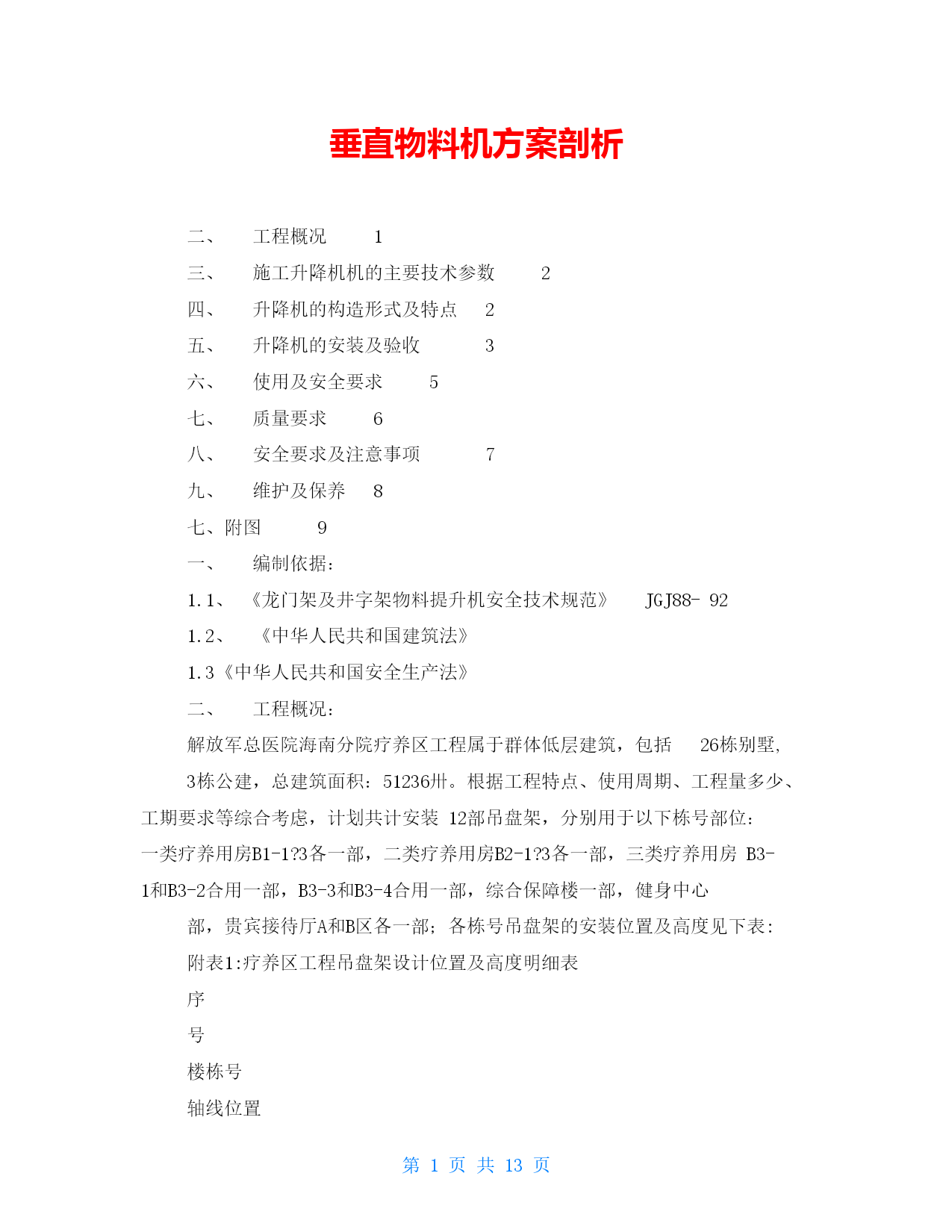

垂直物料机方案剖析

二、 工程概况 1
三、 施工升降机机的主要技术参数 2
四、 升降机的构造形式及特点 2
五、 升降机的安装及验收 3
六、 使用及安全要求 5
七、 质量要求 6
八、 安全要求及注意事项 7
九、 维护及保养 8
七、附图 9
一、 编制依据：
1.1、《龙门架及井字架物料提升机安全技术规范》 JGJ88-92
1.2、 《中华人民共和国建筑法》
1.3《中华人民共和国安全生产法》
二、 工程概况：
解放军总医院海南分院疗养区工程属于群体低层建筑，包括 26栋别墅,
3栋公建，总建筑面积：51236卅。根据工程特点、使用周期、工程量多少、工期要求等综合考虑，计划共计安装12部吊盘架，分别用于以下栋号部位：一类疗养用房B1-1?3各一部，二类疗养用房B2-1?3各一部，三类疗养用房B3-1和B3-2合用一部，B3-3和B3-4合用一部，综合保障楼一部，健身中心
部，贵宾接待厅A和B区各一部；各栋号吊盘架的安装位置及高度见下表:

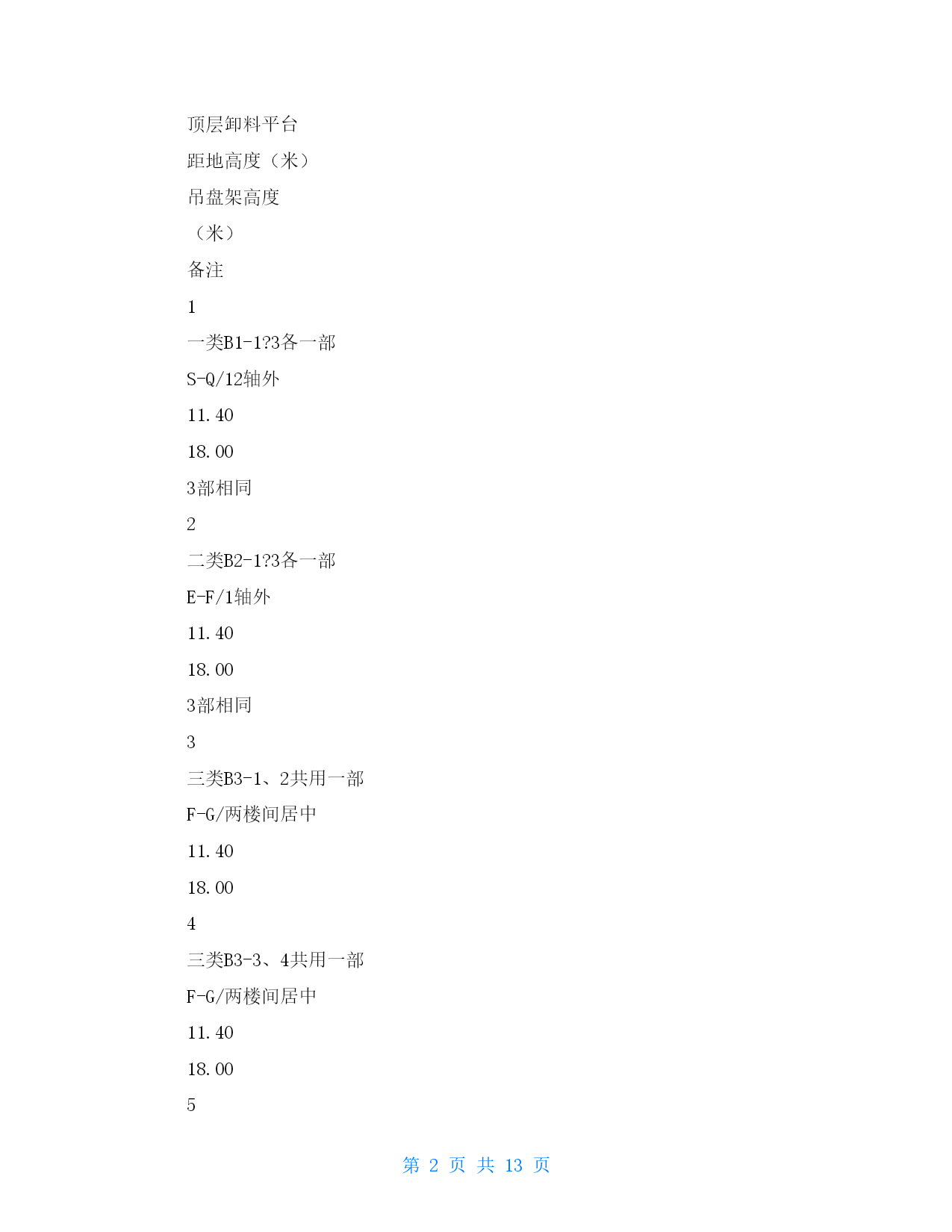

附表1:疗养区工程吊盘架设计位置及高度明细表
序
号
楼栋号
轴线位置
顶层卸料平台
距地高度（米）
吊盘架高度
（米）
备注
1
一类B1-1?3各一部
S-Q/12轴外
11.40
18.00
3部相同
2
二类B2-1?3各一部
E-F/1轴外
11.40
18.00
3部相同
3
三类B3-1、2共用一部
F-G/两楼间居中
11.40
18.00
4
三类B3-3、4共用一部
F-G/两楼间居中
11.40
18.00
5

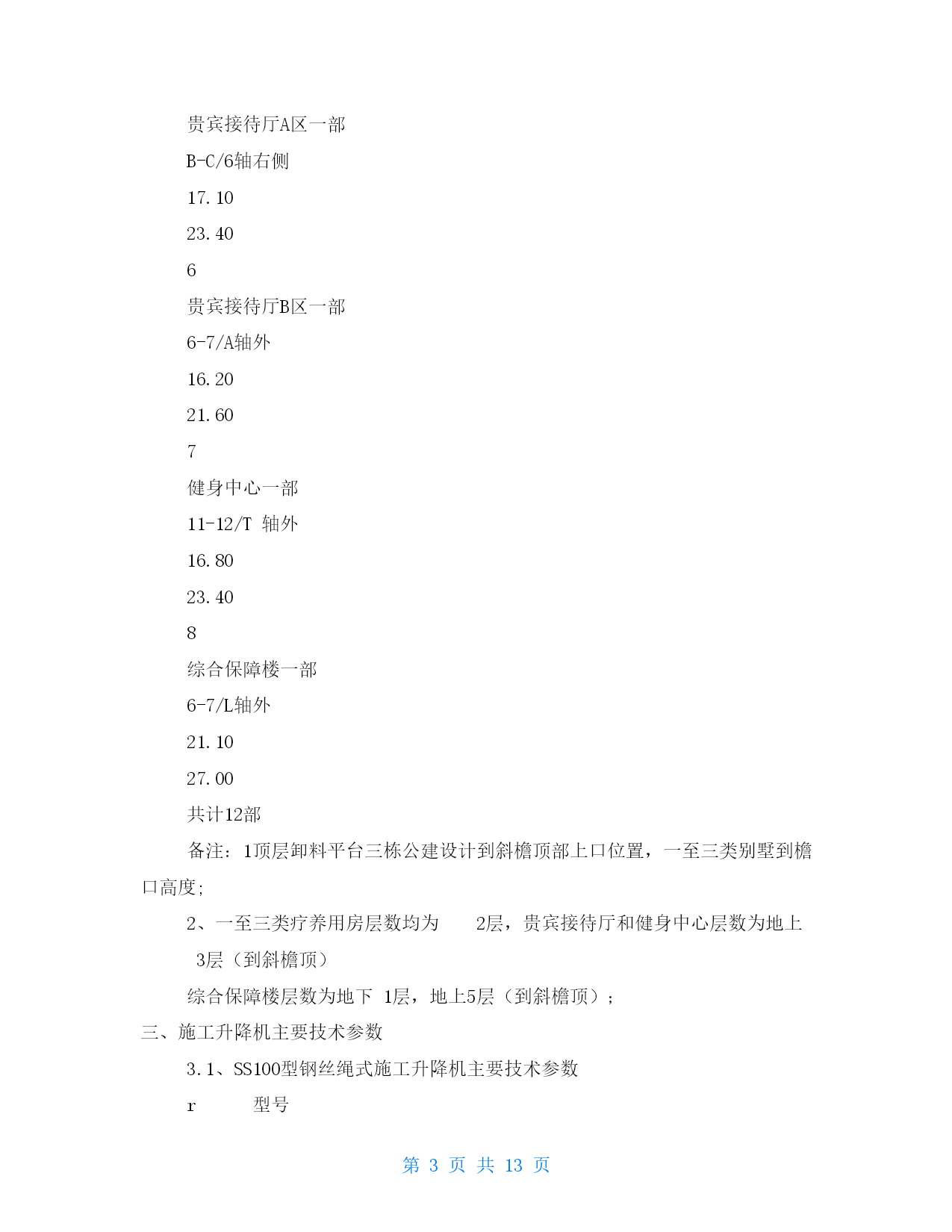

贵宾接待厅A区一部
B-C/6轴右侧
17.10
23.40
6
贵宾接待厅B区一部
6-7/A轴外
16.20
21.60
7
健身中心一部
11-12/T轴外
16.80
23.40
8
综合保障楼一部
6-7/L轴外
21.10
27.00
共计12部
备注：1顶层卸料平台三栋公建设计到斜檐顶部上口位置，一至三类别墅到檐口高度;
2、一至三类疗养用房层数均为 2层，贵宾接待厅和健身中心层数为地上 3层（到斜檐顶）
综合保障楼层数为地下1层，地上5层（到斜檐顶）；三、施工升降机主要技术参数

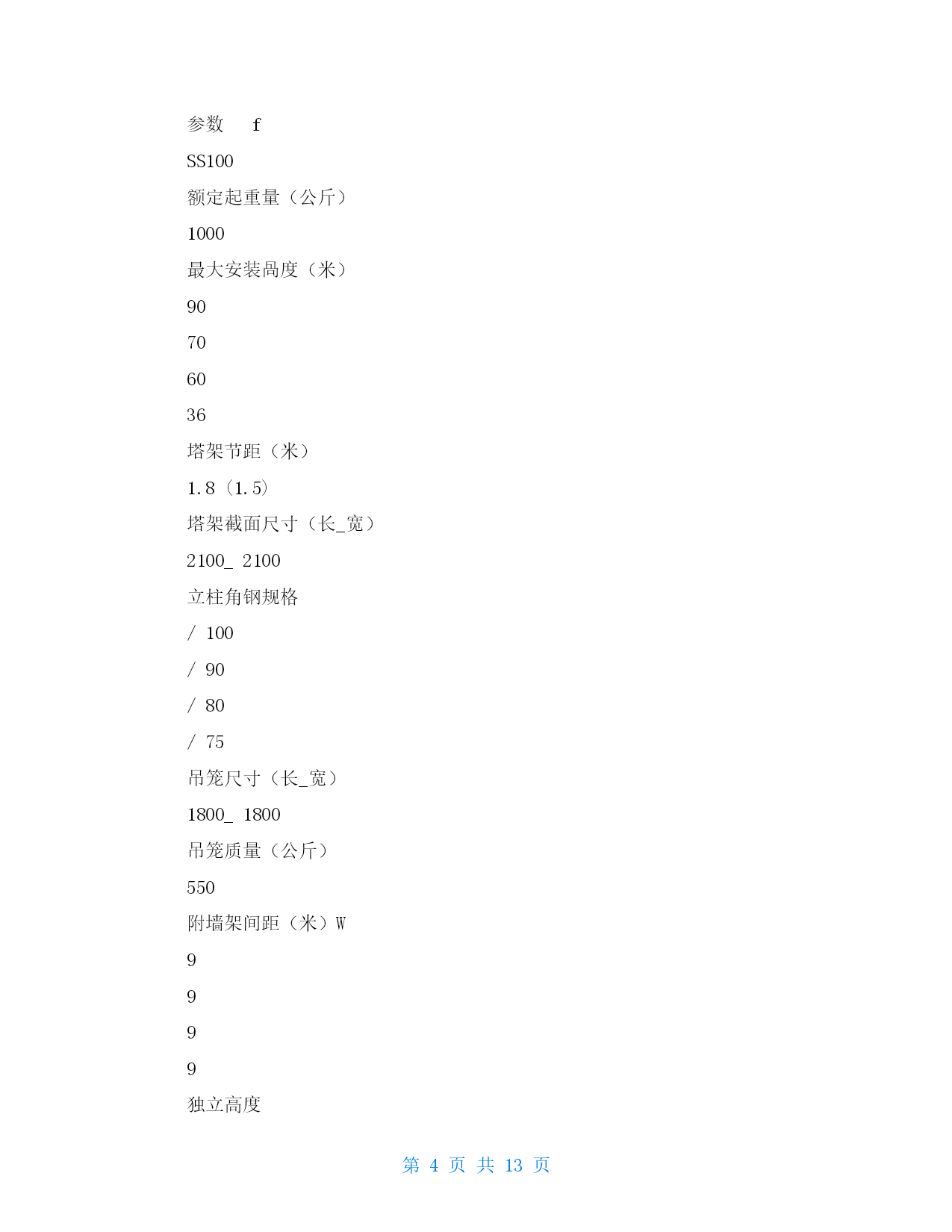

3.1、SS100型钢丝绳式施工升降机主要技术参数
r 型号
参数 f
SS100
额定起重量（公斤）
1000
最大安装咼度（米）
90
70
60
36
塔架节距（米）
1.8(1.5)
塔架截面尺寸（长_宽）
2100_2100
立柱角钢规格
/100
/90
/80
/75
吊笼尺寸（长_宽）
1800_1800
吊笼质量（公斤）
550
附墙架间距（米）W
9
9
9
9
独立高度
7
7
7
7
注：建筑物顶层必须增设一道附墙，未能达到附墙要求的必须按规范增设缆风绳。
四、升降机的构造形式及特点：
SS100型钢丝绳式施工升降机由型钢杆件用螺栓联接组成，分为主件和
附件：
4.1、主件主要有：立杆立柱、底架、顶架中梁、顶架横梁、长短水平杆、
斜杆、导轨、吊笼组成。
主杆立柱是用角钢与联接板柳接而成、是主要受力杆件
底架：是用4条槽钢组成，他将井字架与基础牢固联接
顶架横梁：是用两条槽钢各一条组成，搭顶两条长水平杆不变动，安装和加节升高方便。
长短水平杆、斜杆：用角钢组成，是连接架体的杆件。
导轨：每节标准节有2条由6.3槽钢组成，它支承短水平杆上，吊笼通过滚轮沿4条导轨上下运行平衡，噪音小，导轨亦是吊笼停层时的承力杆件。
吊笼：是升降机主要承载的关键部件，吊笼两侧各装有 2对滚轮，通过
地面卷扬机沿井字架内2条导轨作上下运载，而且吊笼上还装有：安全围蔽闸门、手动平层定位装置，各门联锁保护开关、断绳保护装置、顶防护棚等多种安全保护装置。
4.2、附件：主要由顶滑轮、导论、底滑轮、预埋件、缓冲件、标准连接螺栓组成，其中有的附件可根据用户要求配给。
4.3安全装置
安全装置是高层用升降机中的必备的主要部分之一，它包括有：首层安全门、层间安全门、防断绳安全装置、放冲顶安装装置、吊笼各门（前后、侧、顶）的安全防护、进出料口防护棚。
4.4、 附墙架：
钢塔在15米以上时，应设置第一道锚固钢丝绳，以后每9米增设一道，从四个角对钢塔进行锚固，锚固钢丝绳分为两层，每层四根?9.3钢丝绳与地面的夹角不大于45~60度。高层升降机必须安装附墙架。
4.5、 提升架自室外地坪的基础面上搭起，提升架的高度应高于使用面（顶层卸料平台）6左右米，具体搭设高度根据每个栋号高度确定；五、升降机的安装及验收：
5.1、地基基础：吊盘基础基底处应平整夯实，要求承载力大于15KN/mz,浇筑100mm厚C15素混凝土垫层，基础底板250mm厚度C30砼，配筋12@250双层双向，基础面标咼应结合现场地坪而定。提升架安装时基础混凝土强度应达到70，基
