蓬莱路（云谷路—深圳路）蒸汽外网工程-过派河大桥架空管道安装工程吊装专项施工方案
编制人：
审核人：
审批人：
黑龙江省建筑安装集团有限公司二0一八年八月目录

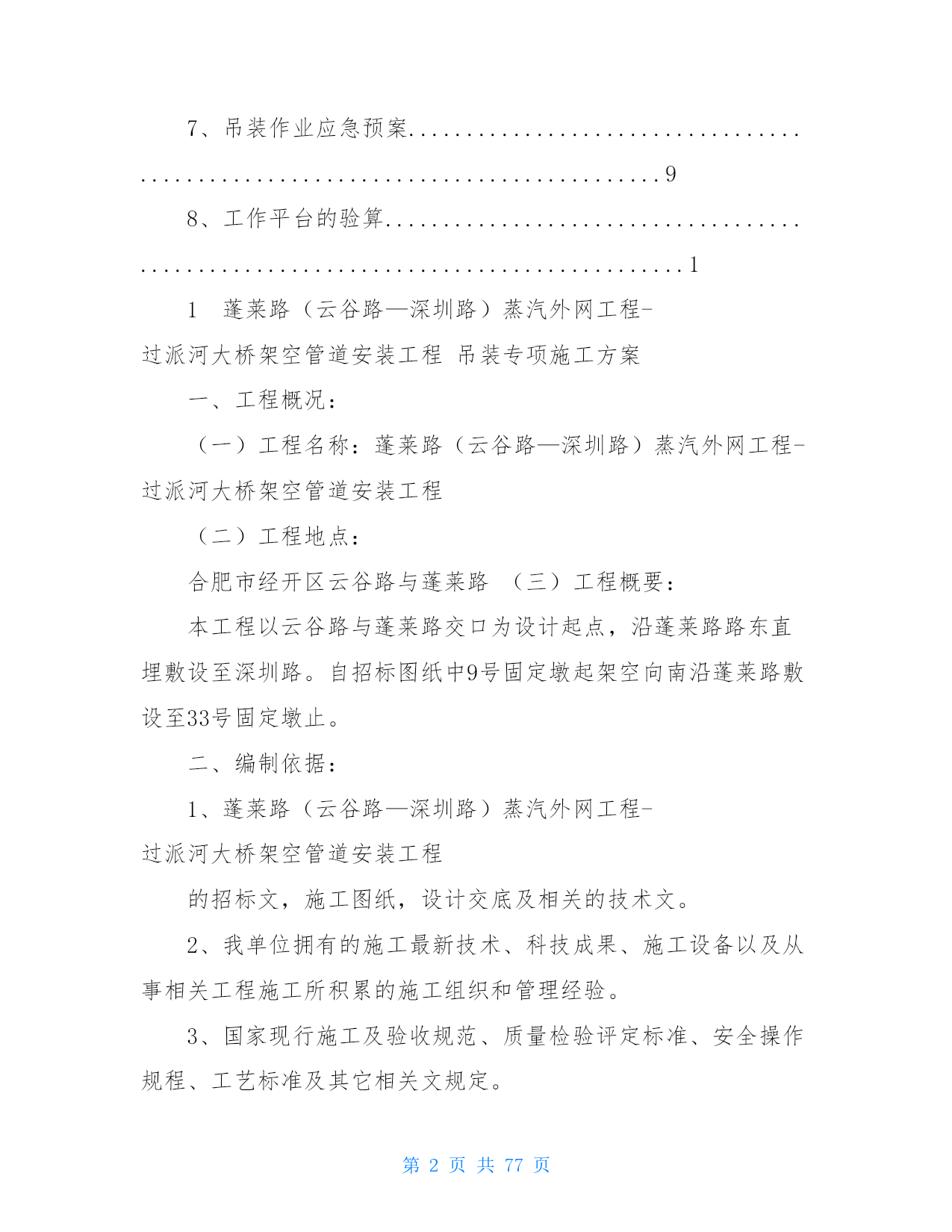

1、工程概况...............................................................................................3
2、编制依据...............................................................................................3
3、吊装前准备工作...................................................................................3
4、平台，支架、管道制作吊装各项方案...............................................4
5、施工技术要求及注意事项...................................................................7
6、吊装作业安全技术措施.......................................................................8
7、吊装作业应急预案...............................................................................9
8、工作平台的验算...................................................................................1
1蓬莱路（云谷路—深圳路）蒸汽外网工程-过派河大桥架空管道安装工程吊装专项施工方案
一、工程概况：
（一）工程名称：蓬莱路（云谷路—深圳路）蒸汽外网工程-过派河大桥架空管道安装工程
（二）工程地点：
合肥市经开区云谷路与蓬莱路（三）工程概要：
本工程以云谷路与蓬莱路交口为设计起点，沿蓬莱路路东直埋敷设至深圳路。自招标图纸中9号固定墩起架空向南沿蓬莱路敷设至33号固定墩止。
二、编制依据：
1、蓬莱路（云谷路—深圳路）蒸汽外网工程-过派河大桥架空管道安装工程
的招标文，施工图纸，设计交底及相关的技术文。
2、我单位拥有的施工最新技术、科技成果、施工设备以及从事相关工程施工所积累的施工组织和管理经验。
3、国家现行施工及验收规范、质量检验评定标准、安全操作规程、工艺标准及其它相关文规定。

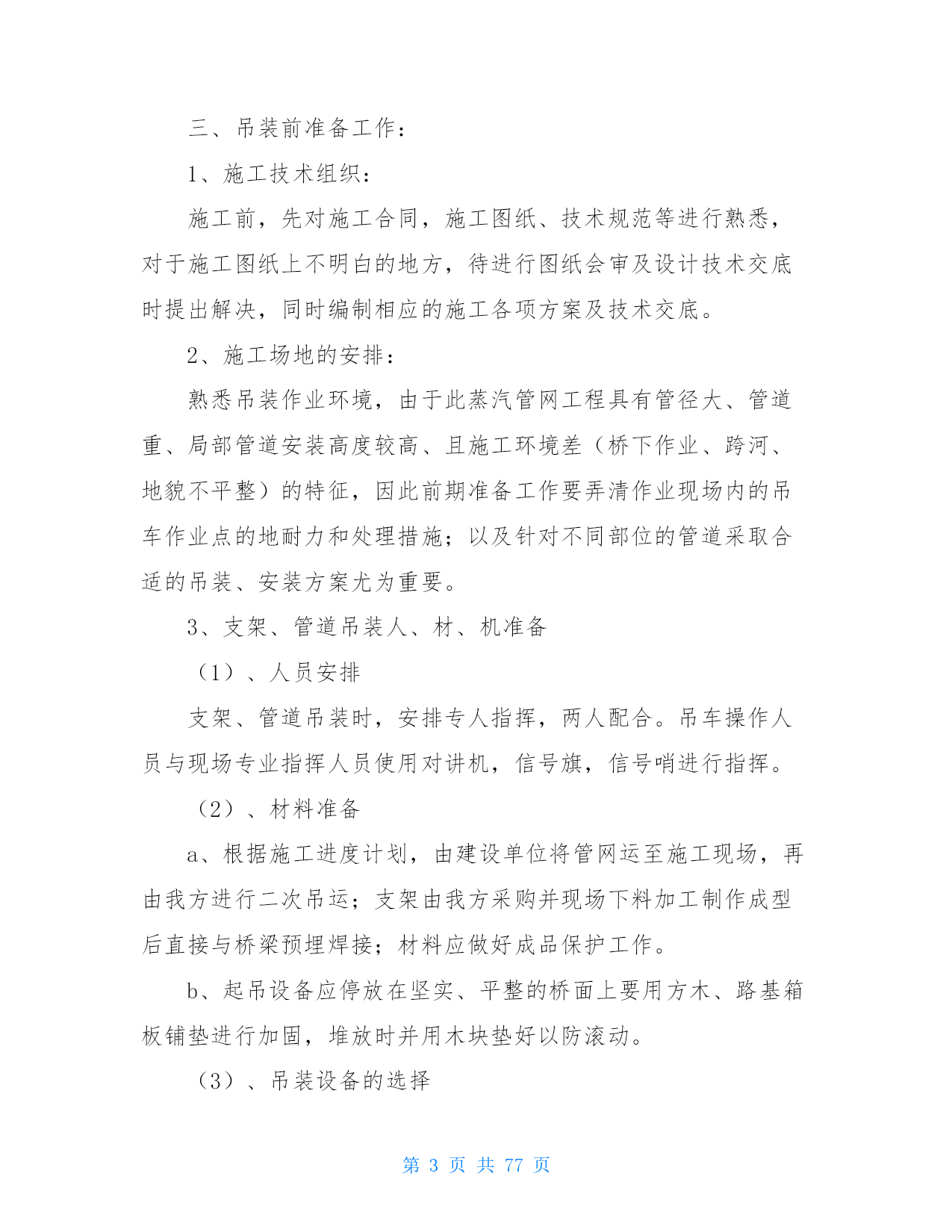

三、吊装前准备工作：
1、施工技术组织：
施工前，先对施工合同，施工图纸、技术规范等进行熟悉，对于施工图纸上不明白的地方，待进行图纸会审及设计技术交底时提出解决，同时编制相应的施工各项方案及技术交底。
2、施工场地的安排：
熟悉吊装作业环境，由于此蒸汽管网工程具有管径大、管道重、局部管道安装高度较高、且施工环境差（桥下作业、跨河、地貌不平整）的特征，因此前期准备工作要弄清作业现场内的吊车作业点的地耐力和处理措施；以及针对不同部位的管道采取合适的吊装、安装方案尤为重要。
3、支架、管道吊装人、材、机准备
（1）、人员安排
支架、管道吊装时，安排专人指挥，两人配合。吊车操作人员与现场专业指挥人员使用对讲机，信号旗，信号哨进行指挥。
（2）、材料准备
a、根据施工进度计划，由建设单位将管网运至施工现场，再由我方进行二次吊运；支架由我方采购并现场下料加工制作成型后直接与桥梁预埋焊接；材料应做好成品保护工作。
b、起吊设备应停放在坚实、平整的桥面上要用方木、路基箱板铺垫进行加固，堆放时并用木块垫好以防滚动。
（3）、吊装设备的选择
4、施工前的教育培训：
对进场施工人员进行岗前培训，主要培训内容是安全、技术方面的教育及本工程施工工序技术员介绍施工技术要求，起重工必须持证上岗。
四、平台，支架、管道制作吊装各项方案：

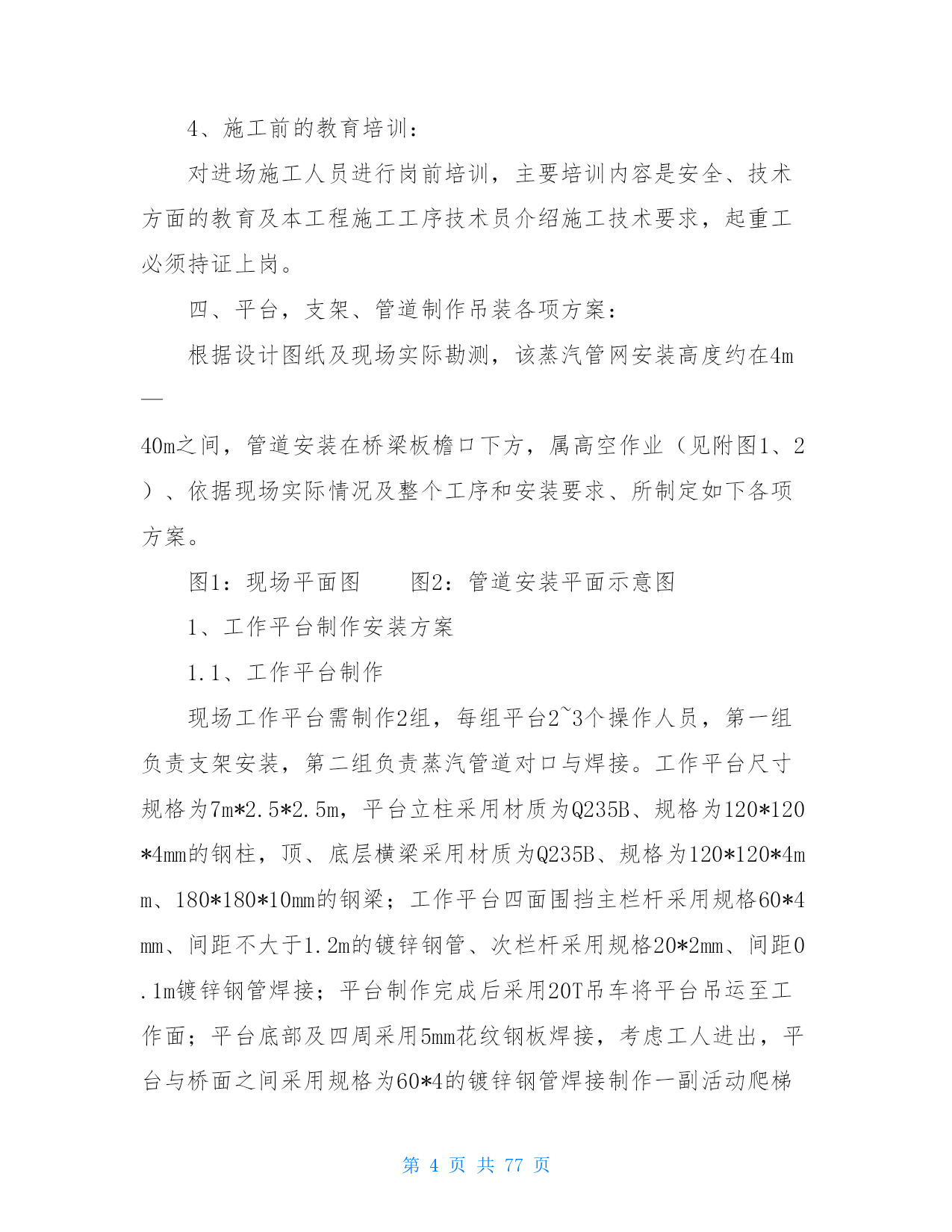

根据设计图纸及现场实际勘测，该蒸汽管网安装高度约在4m—40m之间，管道安装在桥梁板檐口下方，属高空作业（见附图1、2）、依据现场实际情况及整个工序和安装要求、所制定如下各项方案。

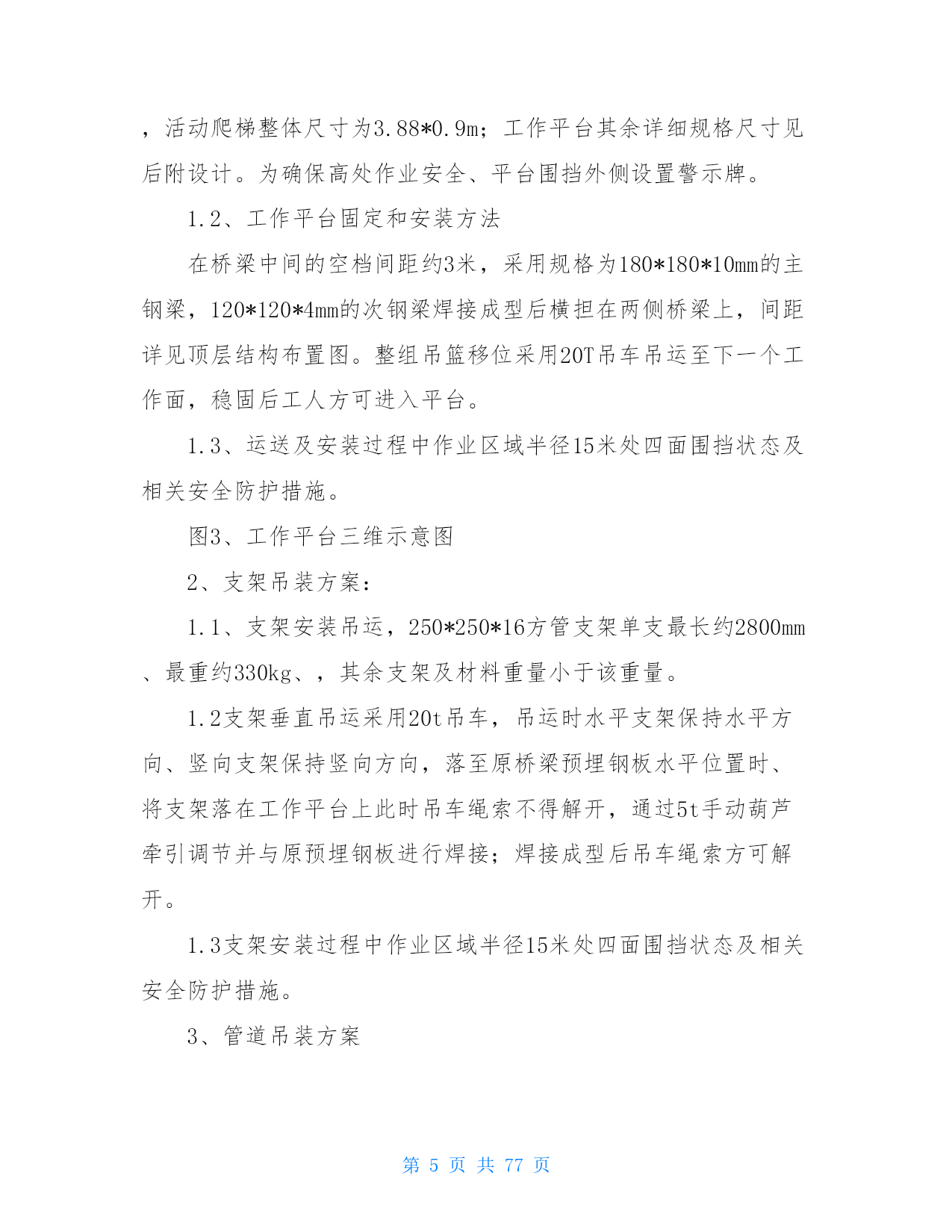

图1：现场平面图图2：管道安装平面示意图
1、工作平台制作安装方案
