塔吊安装安全专项施工方案(模板)
目效果图编制：
审核：
审批：
（三号黑体，居中、加粗）编制单位：
专业分包单位名称目录
一、工程概况
31、拟建项目建筑概况
32、拟安装塔吊楼栋的基本信息
33、拟安装塔吊楼栋周边道路及环境情况、塔吊基础位置等基本情况
34、其它特殊情况3
二、编制依据3
三、设计概况
41、本工程所选用塔吊、吊车简介
42、塔吊安装设计8
四、施工准备及进度计划

91、技术准备
92、人员准备
93、材料、构件计划104、器械、设备计划105、进度计划12
五、施工方法1
21、工艺流程1
22、施工方法1
23、塔机顶升加节26六、安全保证措施301、安装措施302、使用安全措施3
23、安全监督措施35七、应急预案3
61、应急组织机构及职责3
62、危险源识别分析3
63、应急演练3
74、安全事故应急流程3
85、安全事故应急事故及处置3
86、安全事故应急救援电话及定点医院44八附件4
51、塔吊厂家相关资质文件4
52、安装单位相关资质文件4
53、塔吊检测报告文件4
54、技术交底文件45XX项目塔吊安装安全专项施工方案
一、工程概况
1、拟建项目建筑概况本工程位于，项目占地㎡,总建筑面积㎡,其中地上建筑面积㎡，地下建筑面积㎡。包括栋商业或住宅或联排别墅或独栋别墅或超高层写字楼综合体或商业裙楼或高端酒店或商业街或及配套设施等建筑。
2、拟安装塔吊楼栋的基本信息楼栋号楼栋用途建筑面积建筑尺寸层高建筑总高度1#楼住宅A区商业
3、拟安装塔吊楼栋周边道路及环境情况、塔吊基础位置等基本情况1#楼西邻全文结束》》路，北邻已有32层建筑，东邻全文结束》》路，南邻全文结束》》路，周边道路及环境情况良好，利于塔吊的安装。塔吊基础定位已根据基础施工图纸已完成，目前正在进行塔吊基础施工。
4、其它特殊情况、、、、、、、、、、、、、、
二、编制依据序号类别名称编号1国家标准塔式起重机安全规程GB5144-xx2起重机设计规范GB3811-xx3塔式起重机设计规范GBT13752-19924混凝土结构设计规范GB50010-xx5钢结构设计规范GB50017-20036建设工程施工现场供用电安全规范GB50194-19937行业标准塔式起重机操作使用规程JGJ100-19998高空作业机械安全规则JG5099-19989建筑施工安全检查标准JGJ59-xx10施工现场临时用电安全技术规范JGJ46-xx11施工现场机械设备检查技术规程JGJ160-xx12建筑机械使用安全技术规程JGJ33-xx13建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-xx14建筑施工高处作业安全技术规范JGJ80-199115建筑塔式起重机安装、使用、拆卸安全技术规程JGJ196-xx16地方标准、、、、、、、、、、、、17其它XXXX项目施工组织设计/18XXXX项目施工图纸/19危险性较大的分部分项工程安全管理办法建设部87号文20XXXX型塔式起重机参数资料及安装说明书/
三、设计概况
1、本工程所选用塔吊、吊车简介
1、1、xx型塔吊的基本参数本塔机为中联重科生产的QTZ80(TC6013A-6)型预埋螺栓固定附着式塔式起重机：最大工作幅度60m，独立高度46m，最大起重量6t，60m末端起重量

1、3t。
塔身由基础节、若干标准节、顶升套架、回转总成、驾驶室、塔头、平衡臂、起重臂、拉杆等组成。塔身节规格都为180018002800。QTZ80(TC6013A-6)塔机安装60米臂时，起重性能：塔机外形简图：QTZ80(TC6013A-6)塔式起重机技术性能参数表
1、2、xx型塔吊构件重量
1、3、25T汽车吊基本参数（1）25T汽车吊基本参数类别项目参数主要性能参数最大额定总起重量t25最小额定工作幅度m3转台尾部回转半径m≤
3、56最起力大重矩基本臂kNm806最长主臂kNm521最长主臂+副臂kNm280支距腿离纵向m
4、8横向m6起升高度基本臂m≥
10、5最长主臂m≥
31、5最长主臂+副臂(安装角5)
m≥
39、2最长主臂+副臂(安装角30)

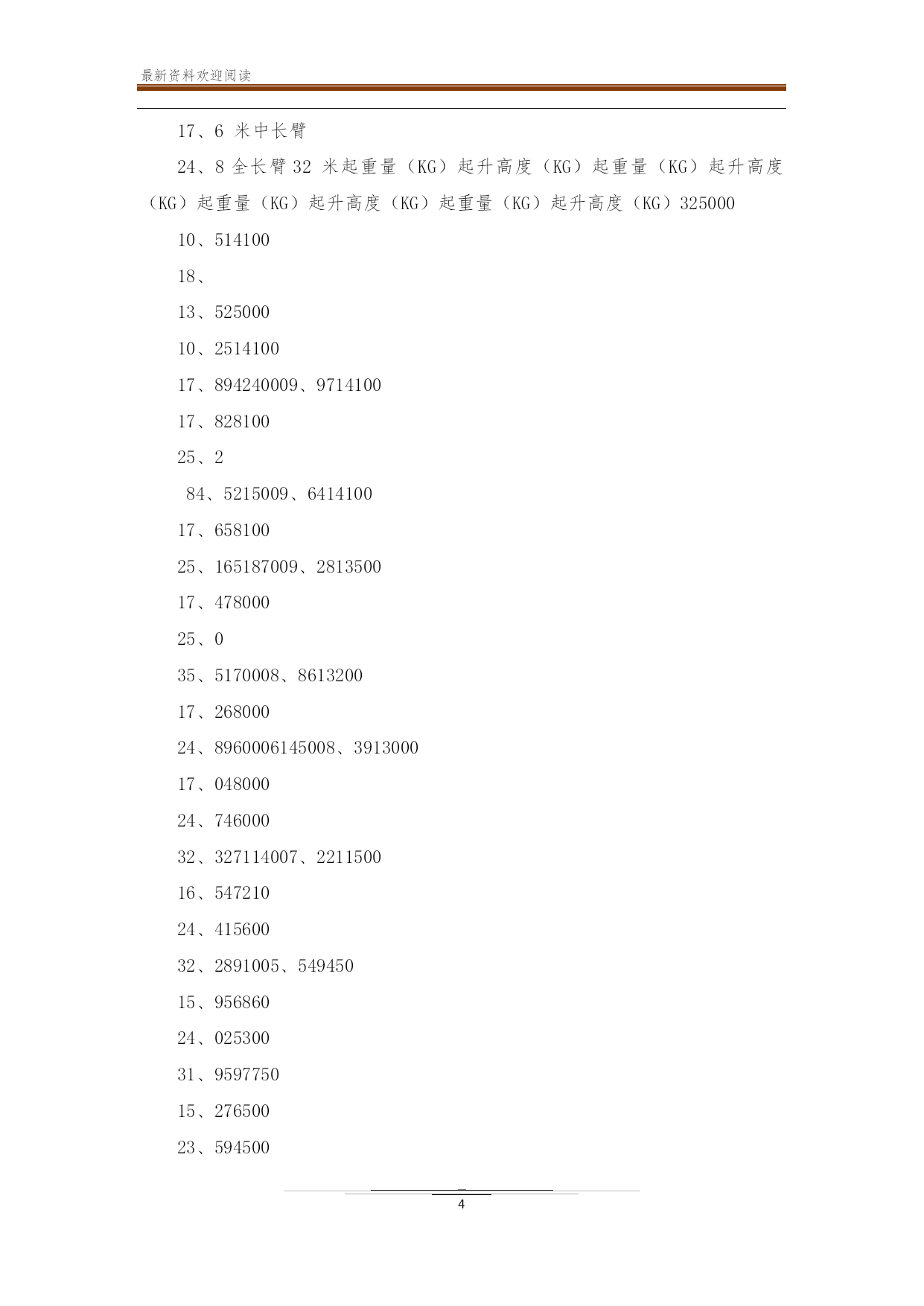

m≥38工作速度起重臂起臂时间s≤60起重臂全伸时间s≤135最大回转速度r/min3起升速度(单绳、第三层）主起升机构满载m/min≥90空载m/min≥120副起升机构满载m/min≥90空载m/min≥120噪声限值机外辐射dB(A)≤120司机位置处dB(A)≤90（2）25吨吊车参数表（主臂起重性能参数）工作幅度（米）基本臂
10、4米中长臂
17、6米中长臂
24、8全长臂32米起重量（KG）起升高度（KG）起重量（KG）起升高度（KG）起重量（KG）起升高度（KG）起重
