建筑给排水毕业设计

毕业设计开题报告
课题名称
副标题
学院
专业
学生姓名
XXXXXX环境科学与工程学院给水排水工程XXX学号XXXX
年3月19日
一、毕业设计课题背景
1986年以来,随着建筑业的发展、建筑给水排水专业迅速发展,已成为给水排水中不可缺少而又独具特色的组成部分。

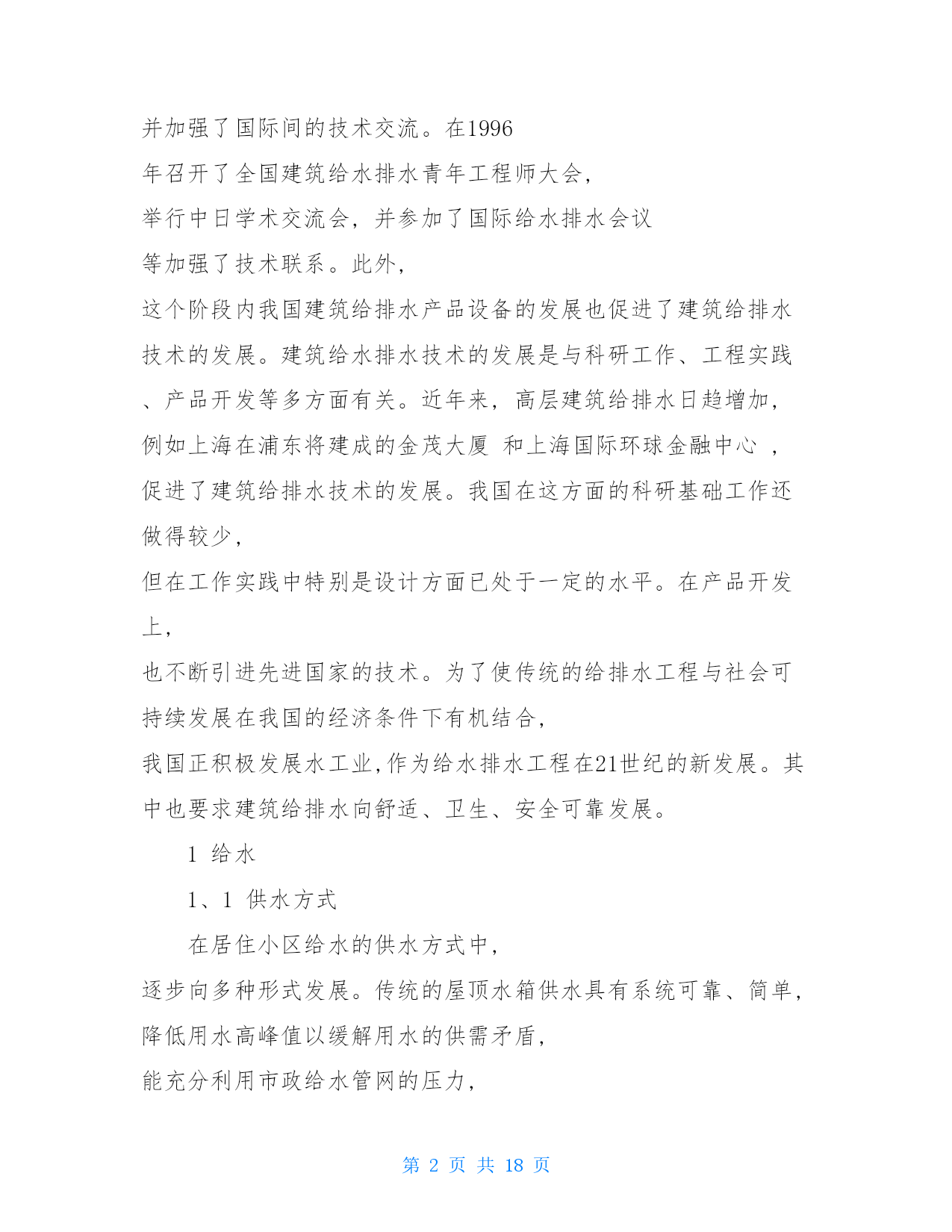

这一时期内,在专业队伍上已具有积累了一定经验并经过专业培训的设计、施工、安装管理人员。在技术上,积累了以前的实践经验、借鉴了国外的新技术,专业技术有了明显的突破和发展,其中消防给水系统在建筑给排水中的发展尤为突出。在组织上,成立了全国建筑给水排水工程标准技术委员会和中国土木学会给水排水学会建筑给水排水委员会。近年来学术活动踊跃,并加强了国际间的技术交流。在1996年召开了全国建筑给水排水青年工程师大会,举行中日学术交流会,并参加了国际给水排水会议等加强了技术联系。此外,这个阶段内我国建筑给排水产品设备的发展也促进了建筑给排水技术的发展。建筑给水排水技术的发展是与科研工作、工程实践、产品开发等多方面有关。近年来,高层建筑给排水日趋增加,例如上海在浦东将建成的金茂大厦和上海国际环球金融中心,促进了建筑给排水技术的发展。我国在这方面的科研基础工作还做得较少,但在工作实践中特别是设计方面已处于一定的水平。在产品开发上,也不断引进先进国家的技术。为了使传统的给排水工程与社会可持续发展在我国的经济条件下有机结合,我国正积极发展水工业,作为给水排水工程在21世纪的新发展。其中也要求建筑给排水向舒适、卫生、安全可靠发展。
1给水
1、1供水方式
在居住小区给水的供水方式中,逐步向多种形式发展。传统的屋顶水箱供水具有系统可靠、简单,降低用水高峰值以缓解用水的供需矛盾,能充分利用市政给水管网的压力,投资省、维修方便等优点。但也存在水质易被污染、水压不足、抗冻性差、影响建筑外观、增加结构荷载等问题。上海市规定,新建住宅区规模在400户以上多层住宅,不宜采用水箱供水方式,可采用水池水泵等给水方式。
在高层建筑给水方式中,一般有分区串联供水方式和分区并联供水方式。
1、2增压设施
在我国城市供水管网中,管网最不利处的水压要求≮0、1MPa,并且城市水厂的供水发展速度滞后于住宅和公共建筑用水需求的发展速度,加之管道的老化、承压能力下降,故对于大多数建筑的供水来说都需要局部加压和水量的贮存、调节。我国常用的增压设施是水泵、气压给水设备和变频调速给水设备,后二者技术的运用已日趋成熟。
1、3减压方式
在高层建筑中主要运用减压阀、水箱、水泵三种方式来进行给水的竖向分区。现在采用最多的是减压阀,它克服了占地多、噪音大、二次污染、造价高的缺点。在生活给水系统中,通常采用弹簧减压阀。生活给水系统要求卫生洁具的最大静水压力≯0、6MPa,住宅、旅馆、医院等分区压力控制在0、3-0、35MPa,办公楼等仅白天活动的建筑分区压力控制在0、35-0、45MPa。在消防给水系统中,我国目前多采用比例式减压阀来分区。消火栓给水系统控制最
不利消火栓处的最大静水压力≯0、80MPa,自动喷水灭火给水系统控制管网内的工作压力≯
1、20MPa。
1、4储水装置
在外部管网供水不足的情况下,设钢筋混凝土贮水池,其底部及内壁应铺设白瓷砖。设于屋顶的调节水箱,从材料和加工方式上向多元化发展,有镀锌、搪瓷、复合钢板,还有采用涂塑、玻璃钢和不锈钢的水箱,目的是克服水箱的二次污染、减轻结构重量和施工不便问题。
1、5节水技术
我国人均淡水资源并不多,加上水污染,使节水成为一件很重要的工作。在建筑给排水中,主要是推广节水配件和建筑中水道。节水配件有液压式冲洗水箱配件,二档冲洗大便器配件、屋顶水箱的配重逆开止回阀、水力控制的多功能阀以及给水的卫生器具配件,可具有限流、温度自动调节、高温限制等功能。配件的改进还着重于节省用水量和防止漏水。在建筑中水设计中,将污废水分流,废水经生化处理后回用,用于冲洗厕所用水、循环冷却水补充水等。我国的北京、深圳等城市已明确要求废水回用,以节约用水、保护环境。

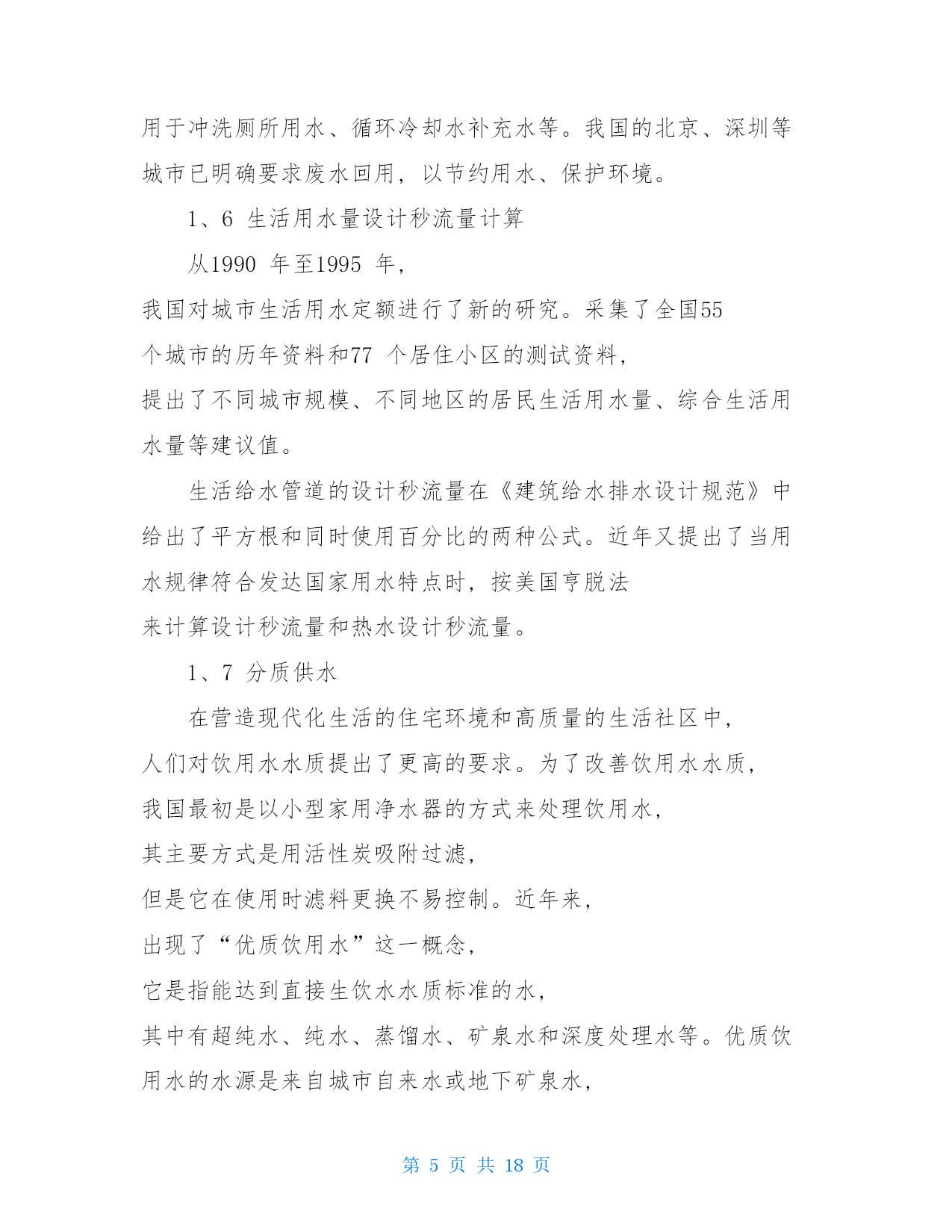

1、6生活用水量设计秒流量计算
从1990年至1995年,我国对城市生活用水定额进行了新的研究。采集了全国55个城市的历年资料和77个居住小区的测试资料,提出了不同城市规模、不同地区的居民生活用水量、综合生活用水量等建议值。
生活给水管道的设计秒流量在《建筑给水排水设计规范》中给出了平方根和同时使用百分比的两种公式。近年又提出了当用水规律符合发达国家用水特点时,按美国亨脱法来计算设计秒流量和热水设计秒流量。
1、7分质供水
在营造现代化生活的住宅环境和高质量的生活社区中,人们对饮用水水质提出了更高的要求。为了改善饮用水水质,我国最初是以小型家用净水器的方式来处理饮用水,其主要方式是用活性炭吸附
