2020全国物理中考题分类汇编12—《欧姆定律》.docx

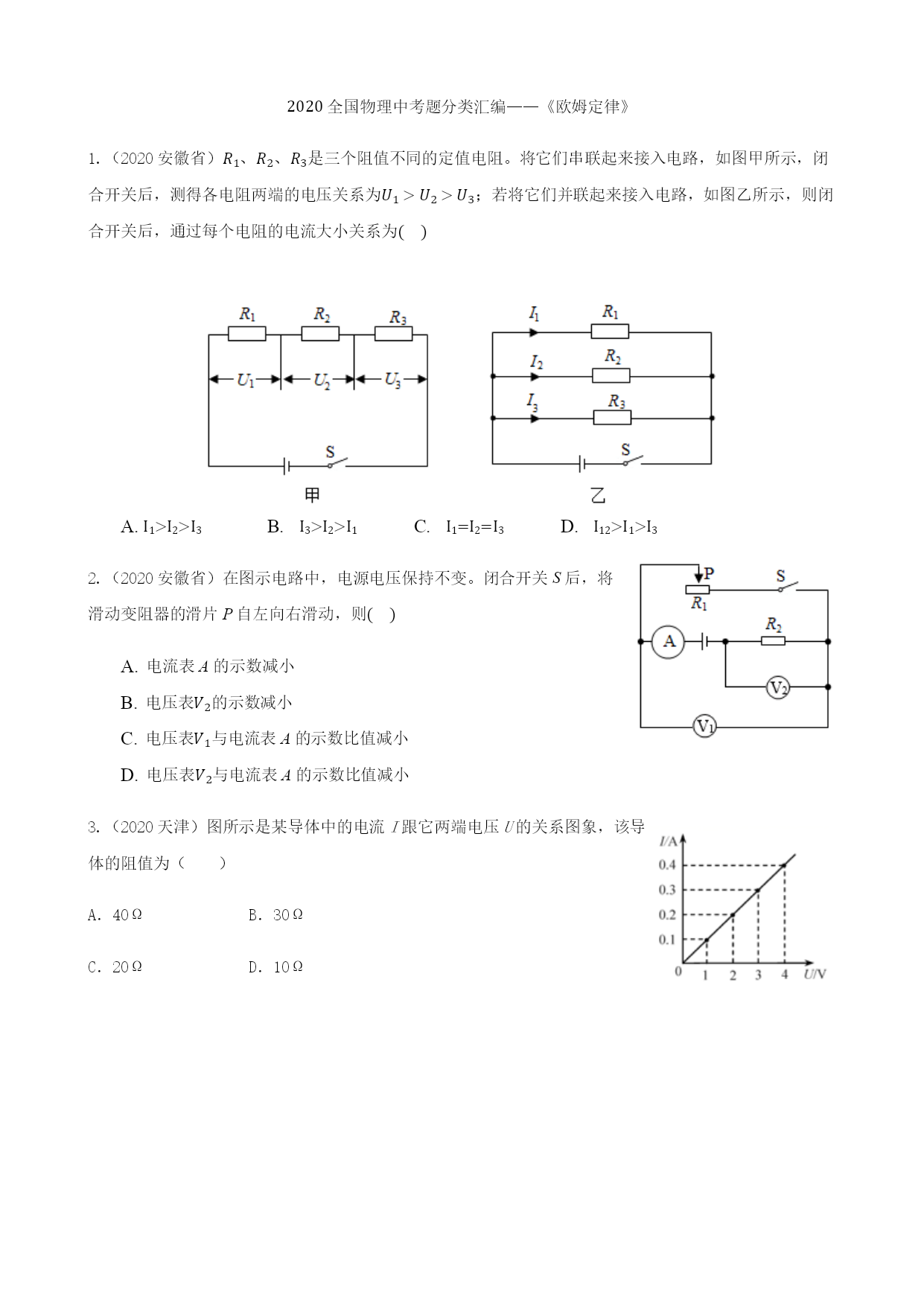

2020全国物理中考题分类汇编——《欧姆定律》
1.（2020安徽省）R1、R2、R3是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为(    )
A.I1>I2>I3 B.I3>I2>I1 C.I1=I2=I3 D.I12>I1>I3
2.（2020安徽省）在图示电路中，电源电压保持不变。闭合开关S后，将滑动变阻器的滑片P自左向右滑动，则(    )
A.电流表A的示数减小B.电压表V2的示数减小C.电压表V1与电流表A的示数比值减小D.电压表V2与电流表A的示数比值减小
3.（2020天津）图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为（）
A．40Ω B．30Ω
C．20Ω D．10Ω

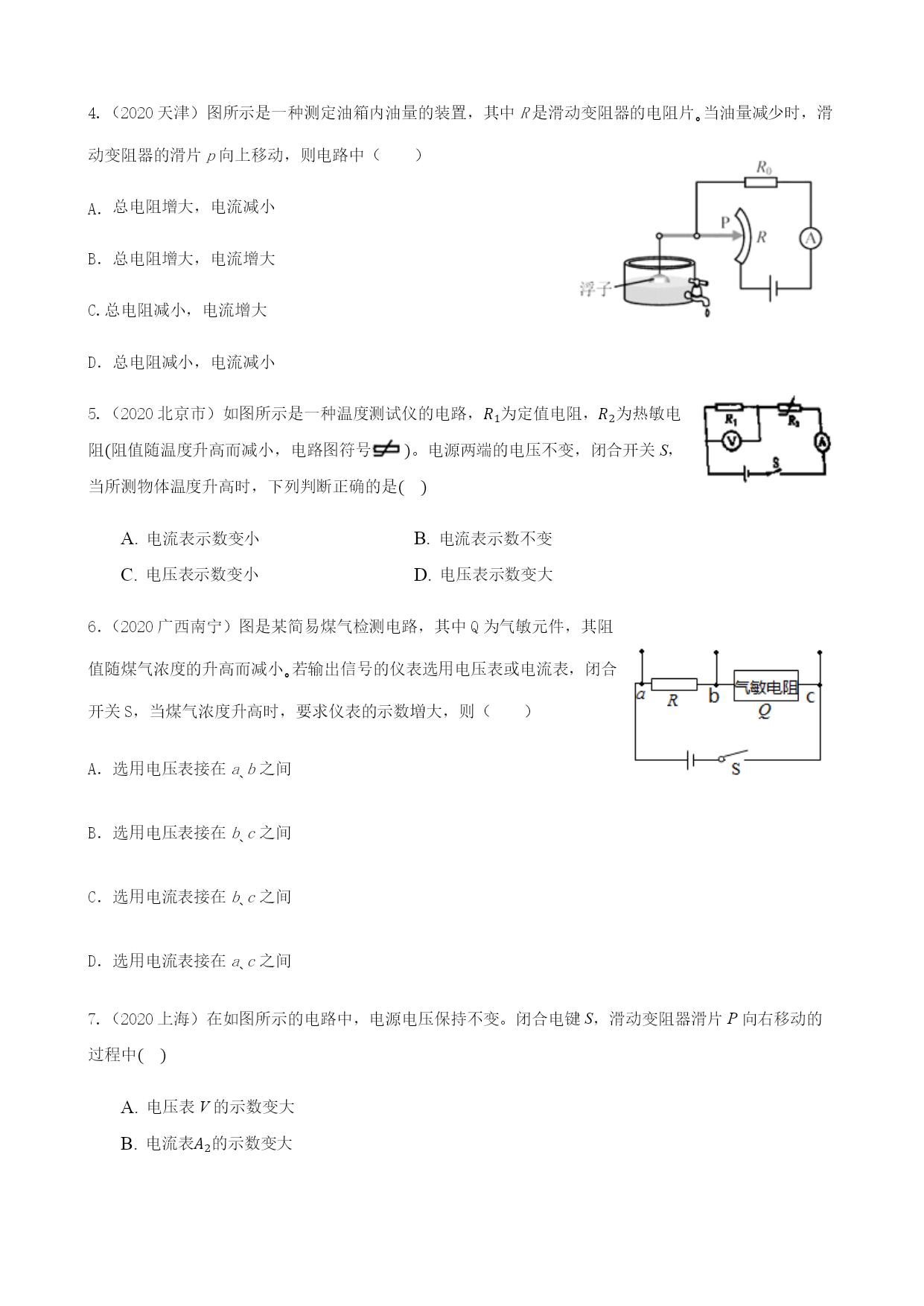

4.（2020天津）图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片｡当油量减少时，滑动变阻器的滑片p向上移动，则电路中（）
总电阻增大，电流减小
B．总电阻增大，电流增大
C.总电阻减小，电流增大
D．总电阻减小，电流减小
5.（2020北京市）如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻(阻值随温度升高而减小，电路图符号)。电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是(    )
A.电流表示数变小 B.电流表示数不变C.电压表示数变小 D.电压表示数变大
6．（2020广西南宁）图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小｡若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数増大，则（）
A．选用电压表接在a､b之间
B．选用电压表接在b､c之间
C．选用电流表接在b､c之间
D．选用电流表接在a､c之间
7.（2020上海）在如图所示的电路中，电源电压保持不变。闭合电键S，滑动变阻器滑片P向右移动的过程中(    )
A.电压表V的示数变大B.电流表A2的示数变大C.电流表A1与电流表A2示数的比值变小D.电压表V与电流表A示数的比值变大

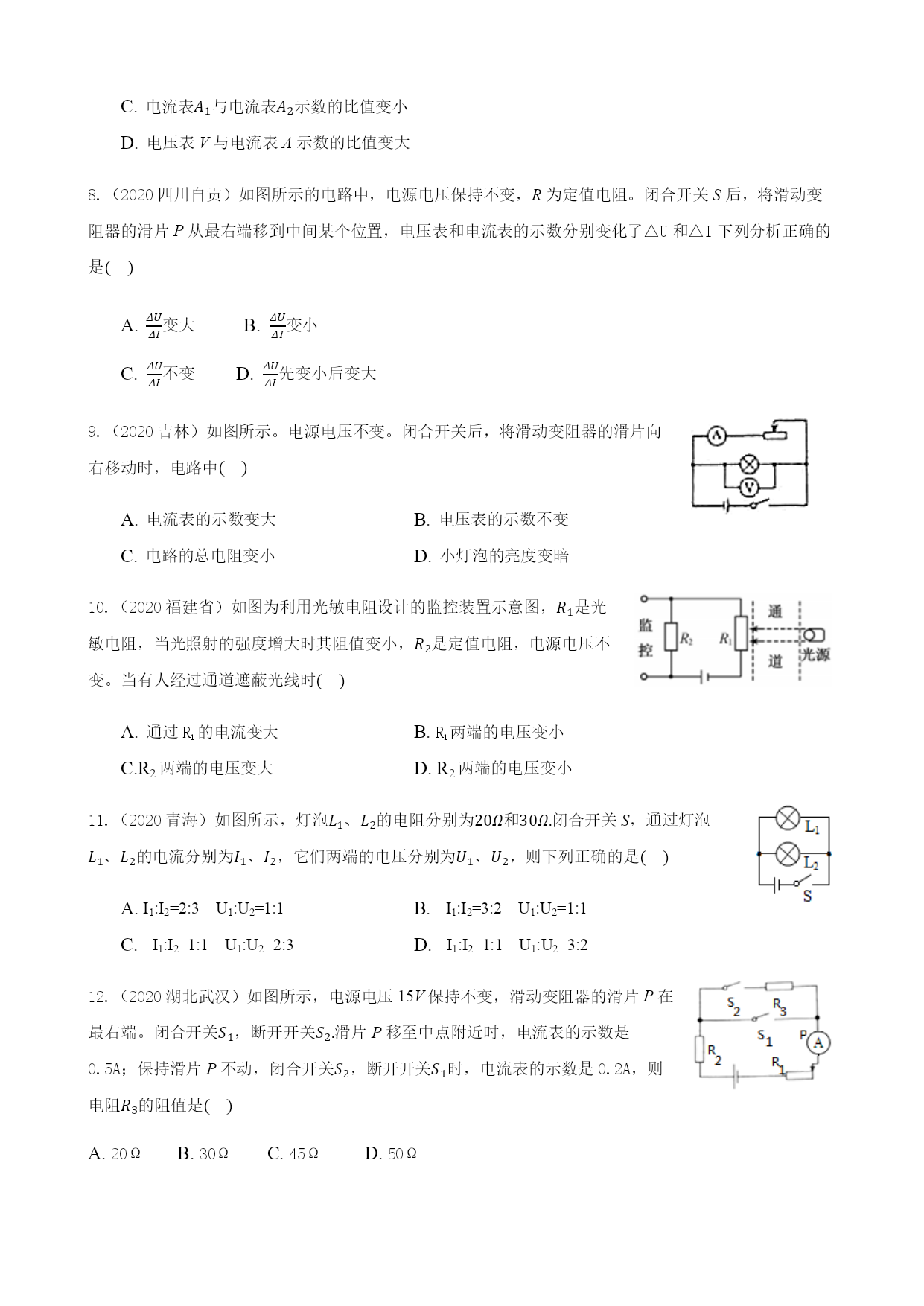

8.（2020四川自贡）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I下列分析正确的是(    )
A.ΔUΔI变大B.ΔUΔI变小C.ΔUΔI不变D.ΔUΔI先变小后变大
9.（2020吉林）如图所示。电源电压不变。闭合开关后，将滑动变阻器的滑片向右移动时，电路中(    )
A.电流表的示数变大 B.电压表的示数不变C.电路的总电阻变小 D.小灯泡的亮度变暗
10.（2020福建省）如图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变。当有人经过通道遮蔽光线时(    )
A.通过R1的电流变大 B.R1两端的电压变小C.R2两端的电压变大 D.R2两端的电压变小
11.（2020青海）如图所示，灯泡L1、L2的电阻分别为20Ω和30Ω.闭合开关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是(    )
A.I1:I2=2:3U1:U2=1:1 B.I1:I2=3:2U1:U2=1:1C.I1:I2=1:1U1:U2=2:3 D.I1:I2=1:1U1:U2=3:2
12.（2020湖北武汉）如图所示，电源电压15V保持不变，滑动变阻器的滑片P在最右端。闭合开关S1，断开开关S2.滑片P移至中点附近时，电流表的示数是0.5A；保持滑片P不动，闭合开关S2，断开开关S1时，电流表的示数是0.2A，则电阻R3的阻值是(    )
A.20Ω B.30Ω C.45Ω D.50Ω

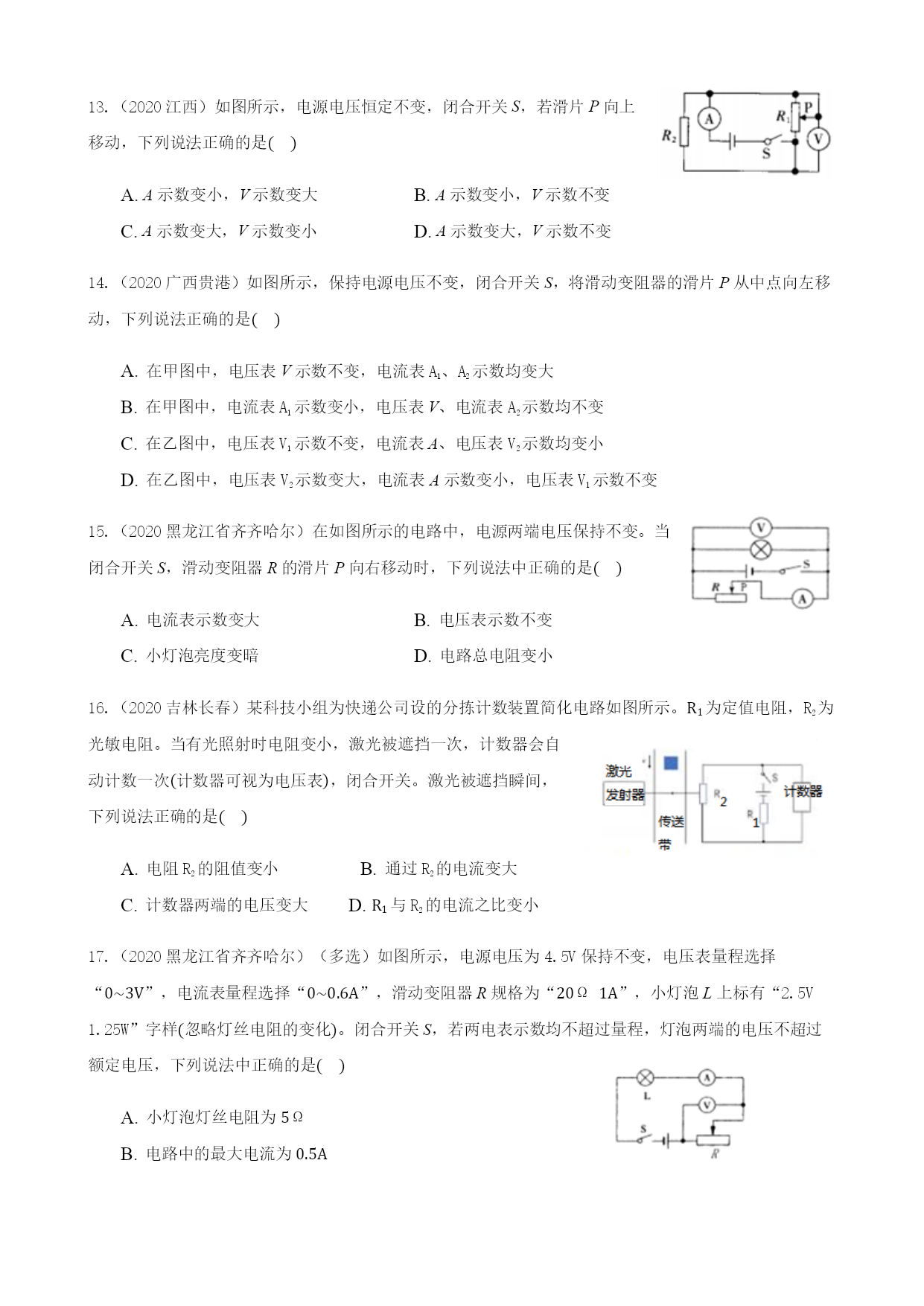

13.（2020江西）如图所示，电源电压恒定不变，闭合开关S，若滑片P向上移动，下列说法正确的是(    )
A.A示数变小，V示数变大 B.A示数变小，V示数不变C.A示数变大，V示数变小 D.A示数变大，V示数不变
14.（2020广西贵港）如图所示，保持电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是(    )
A.在甲图中，电压表V示数不变，电流表A1、A2示数均变大B.在甲图中，电流表A1示数变小，电压表V、电流表A2示数均不变C.在乙图中，电压表V1示数不变，电流表A、电压表V2示数均变小D.在乙图中，电压表V2示数变大，电流表A示数变小，电压表V1示数不变
15.（2020黑龙江省齐齐哈尔）在如图所示的电路中，电源两端电压保持不变。当闭合开关S，滑动变阻器R的滑片P向右移动时，下列说法中正
