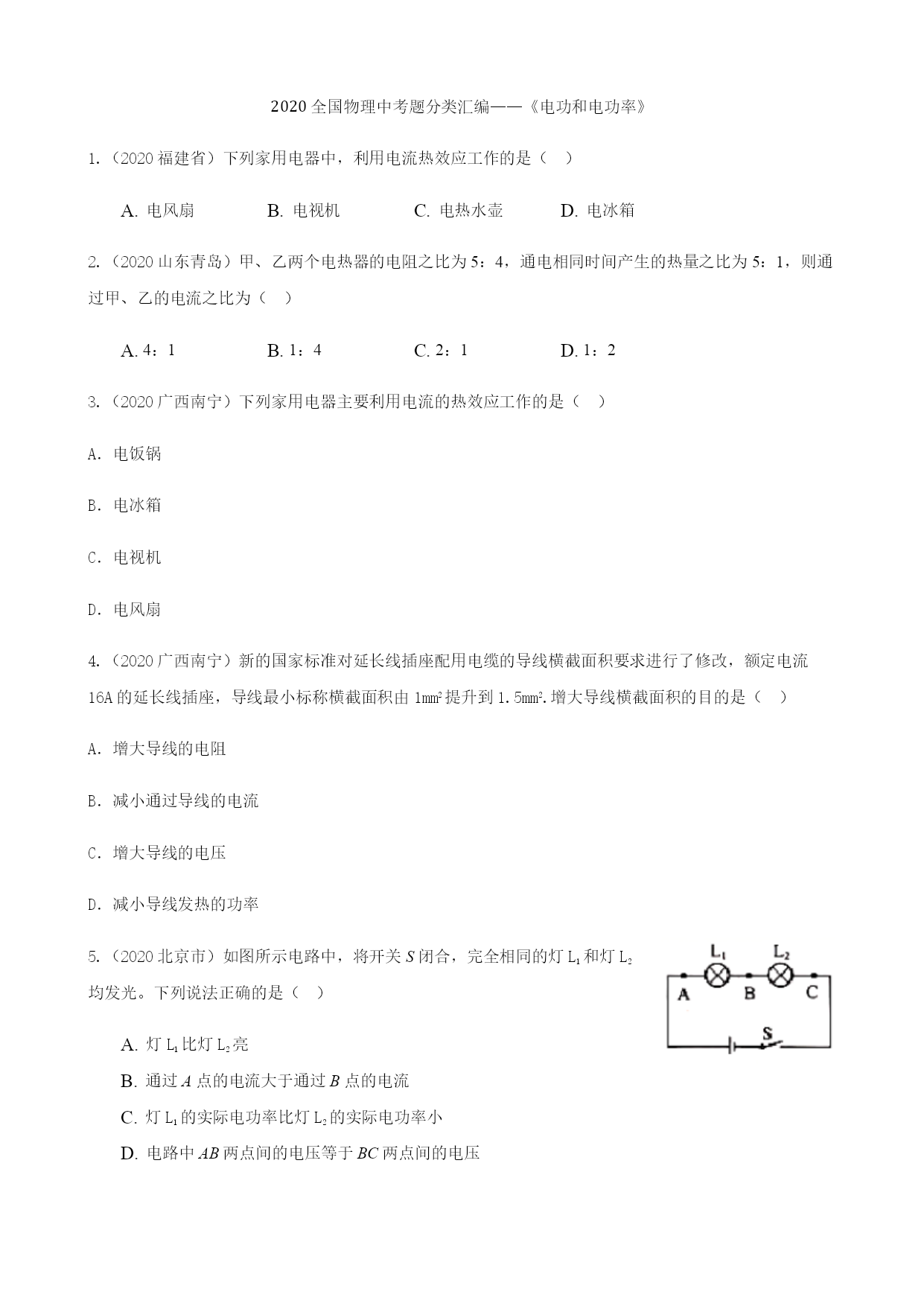

2020全国物理中考题分类汇编——《电功和电功率》
1.（2020福建省）下列家用电器中，利用电流热效应工作的是（）
A.电风扇 B.电视机 C.电热水壶 D.电冰箱
2.（2020山东青岛）甲、乙两个电热器的电阻之比为5：4，通电相同时间产生的热量之比为5：1，则通过甲、乙的电流之比为（）
A.4：1 B.1：4 C.2：1 D.1：2
3.（2020广西南宁）下列家用电器主要利用电流的热效应工作的是（）
A．电饭锅
B．电冰箱
C．电视机
D．电风扇
4.（2020广西南宁）新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A的延长线插座，导线最小标称横截面积由1mm2提升到1.5mm2.增大导线横截面积的目的是（）
A．增大导线的电阻
B．减小通过导线的电流
C．增大导线的电压
D．减小导线发热的功率
5.（2020北京市）如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。下列说法正确的是（）
A.灯L1比灯L2亮B.通过A点的电流大于通过B点的电流C.灯L1的实际电功率比灯L2的实际电功率小D.电路中AB两点间的电压等于BC两点间的电压

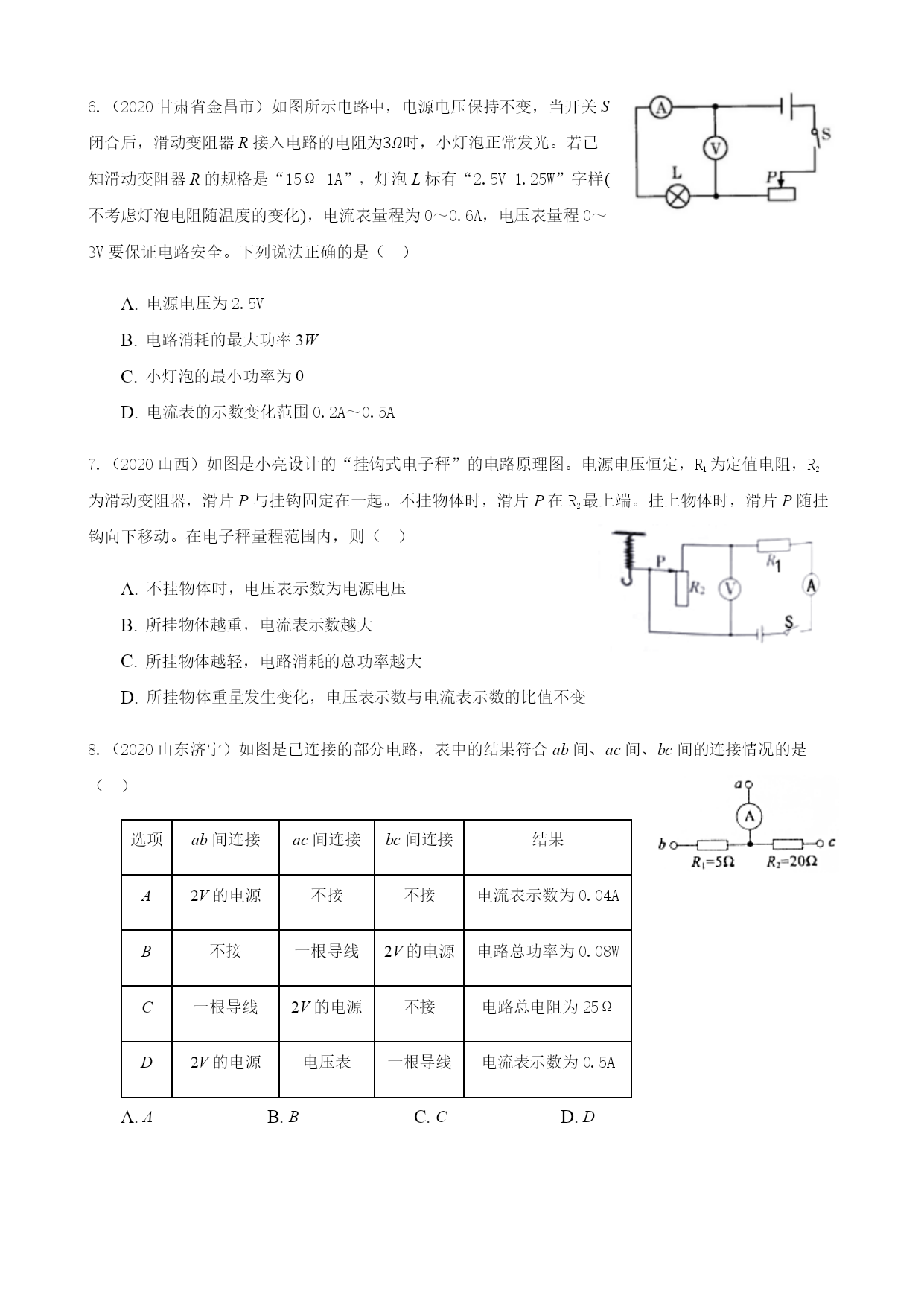

6.（2020甘肃省金昌市）如图所示电路中，电源电压保持不变，当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时，小灯泡正常发光。若已知滑动变阻器R的规格是“15Ω1A”，灯泡L标有“2.5V1.25W”字样(不考虑灯泡电阻随温度的变化)，电流表量程为0～0.6A，电压表量程0～3V要保证电路安全。下列说法正确的是（）
A.电源电压为2.5VB.电路消耗的最大功率3WC.小灯泡的最小功率为0D.电流表的示数变化范围0.2A～0.5A
7.（2020山西）如图是小亮设计的“挂钩式电子秤”的电路原理图。电源电压恒定，R1为定值电阻，R2为滑动变阻器，滑片P与挂钩固定在一起。不挂物体时，滑片P在R2最上端。挂上物体时，滑片P随挂钩向下移动。在电子秤量程范围内，则（）
A.不挂物体时，电压表示数为电源电压B.所挂物体越重，电流表示数越大C.所挂物体越轻，电路消耗的总功率越大D.所挂物体重量发生变化，电压表示数与电流表示数的比值不变
8.（2020山东济宁）如图是已连接的部分电路，表中的结果符合ab间、ac间、bc间的连接情况的是（）
选项ab间连接ac间连接bc间连接结果A2V的电源不接不接电流表示数为0.04AB不接一根导线2V的电源电路总功率为0.08WC一根导线2V的电源不接电路总电阻为25ΩD2V的电源电压表一根导线电流表示数为0.5AA.A B.B C.C D.D

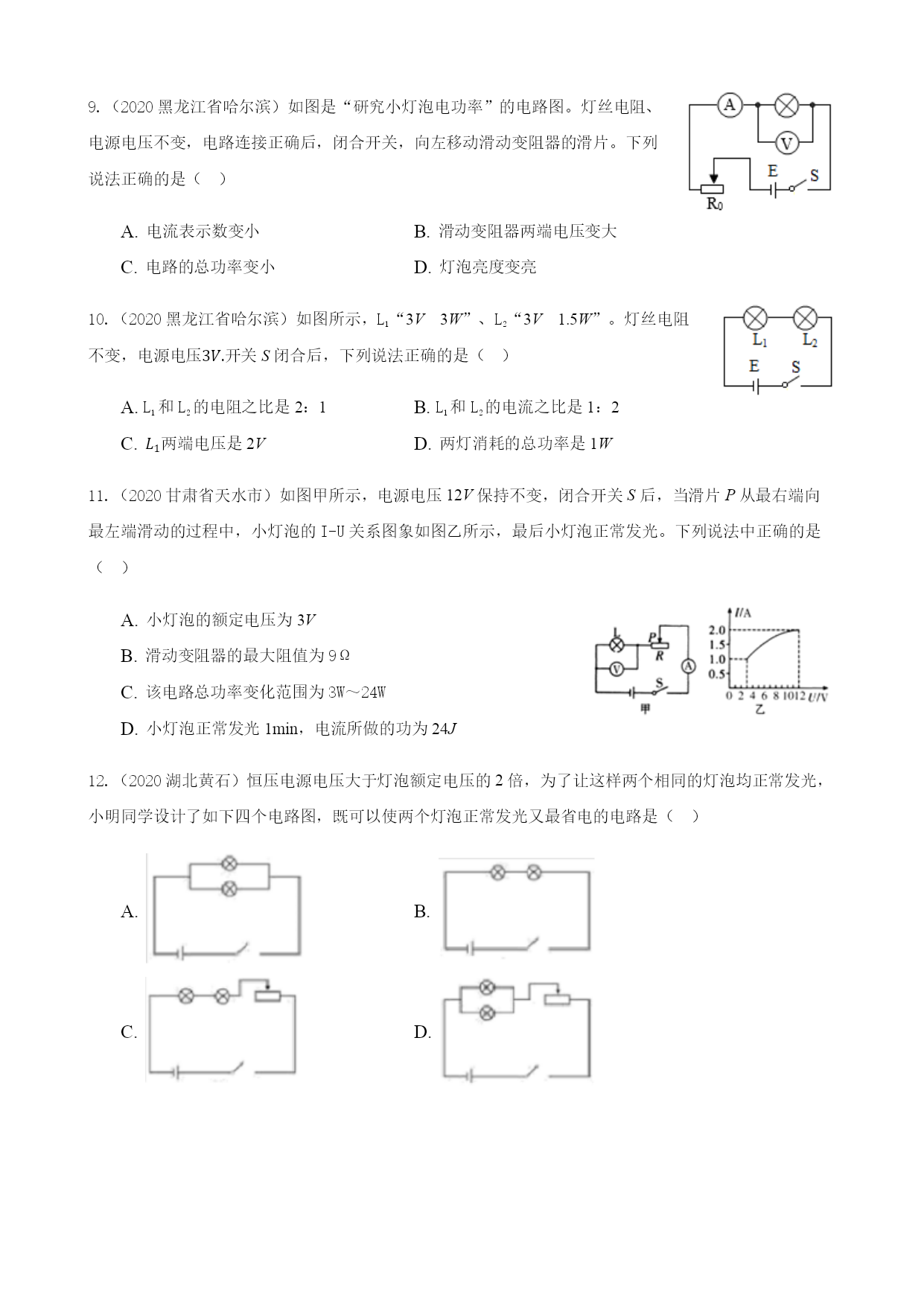

9.（2020黑龙江省哈尔滨）如图是“研究小灯泡电功率”的电路图。灯丝电阻、电源电压不变，电路连接正确后，闭合开关，向左移动滑动变阻器的滑片。下列说法正确的是（）
A.电流表示数变小 B.滑动变阻器两端电压变大C.电路的总功率变小 D.灯泡亮度变亮
10.（2020黑龙江省哈尔滨）如图所示，L1“3V3W”、L2“3V1.5W”。灯丝电阻不变，电源电压3V.开关S闭合后，下列说法正确的是（）
A.L1和L2的电阻之比是2：1 B.L1和L2的电流之比是1：2C.L1两端电压是2V D.两灯消耗的总功率是1W
11.（2020甘肃省天水市）如图甲所示，电源电压12V保持不变，闭合开关S后，当滑片P从最右端向最左端滑动的过程中，小灯泡的I-U关系图象如图乙所示，最后小灯泡正常发光。下列说法中正确的是（）
A.小灯泡的额定电压为3VB.滑动变阻器的最大阻值为9ΩC.该电路总功率变化范围为3W～24WD.小灯泡正常发光1min，电流所做的功为24J
12.（2020湖北黄石）恒压电源电压大于灯泡额定电压的2倍，为了让这样两个相同的灯泡均正常发光，小明同学设计了如下四个电路图，既可以使两个灯泡正常发光又最省电的电路是（）
A. B.C. D.

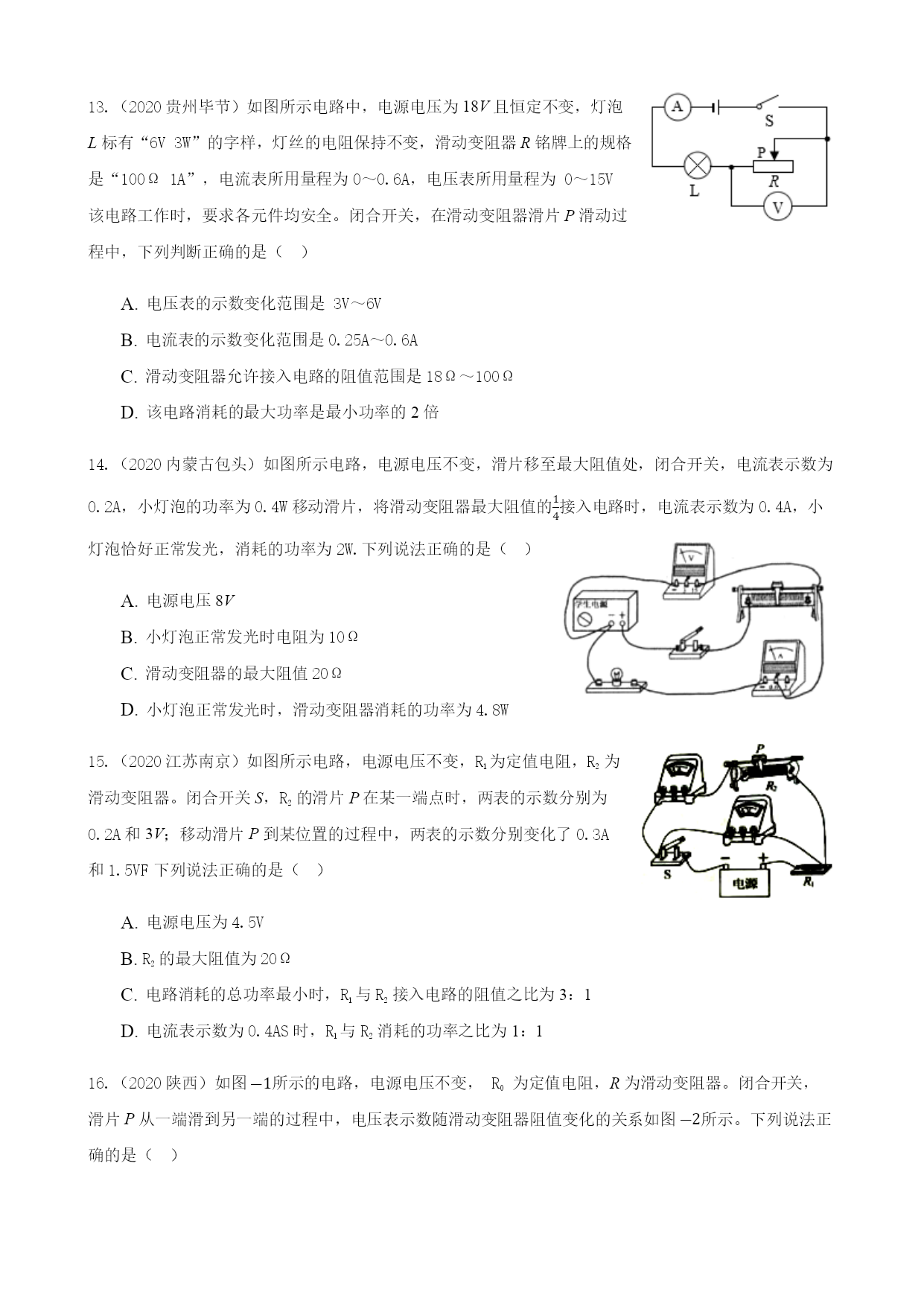

13.（2020贵州毕节）如图所示电路中，电源电压为18V且恒定不变，灯泡L标有“6V3W”的字样，灯丝的电阻保持不变，滑动变阻器R铭牌上的规格是“100Ω1A”，电流表所用量程为0～0.6A，电压表所用量程为0～15V该电路工作时，要求各元件均安全。闭合开关，在滑动变阻器滑片P滑动过程中，下列判断正确的是（）
A.电压表的示数变化范围是3V～6VB.电流表的示数变化范围是0.25A～0.6AC.滑动变阻器允许接入电路的阻值范围是18Ω～100ΩD.该电路消耗的最大功率是最小功率的2倍
14.（2020内蒙古包头）如图所示电路，电源电压不变，滑片移至最大阻值处，闭合开关，电流表示数为0.2A，小灯泡的功率为0.4W移动滑片，将滑动变阻器最大阻值的14接入电路时，电流表示数为0.4A，小灯泡恰好正常发光，消耗的功率为2W.下列说法正确的是（）
A.电源电压8V
