难点详解江苏南通市田家炳中学物理北师大版八年级（下册）常见的光学仪器专项攻克试题.docx

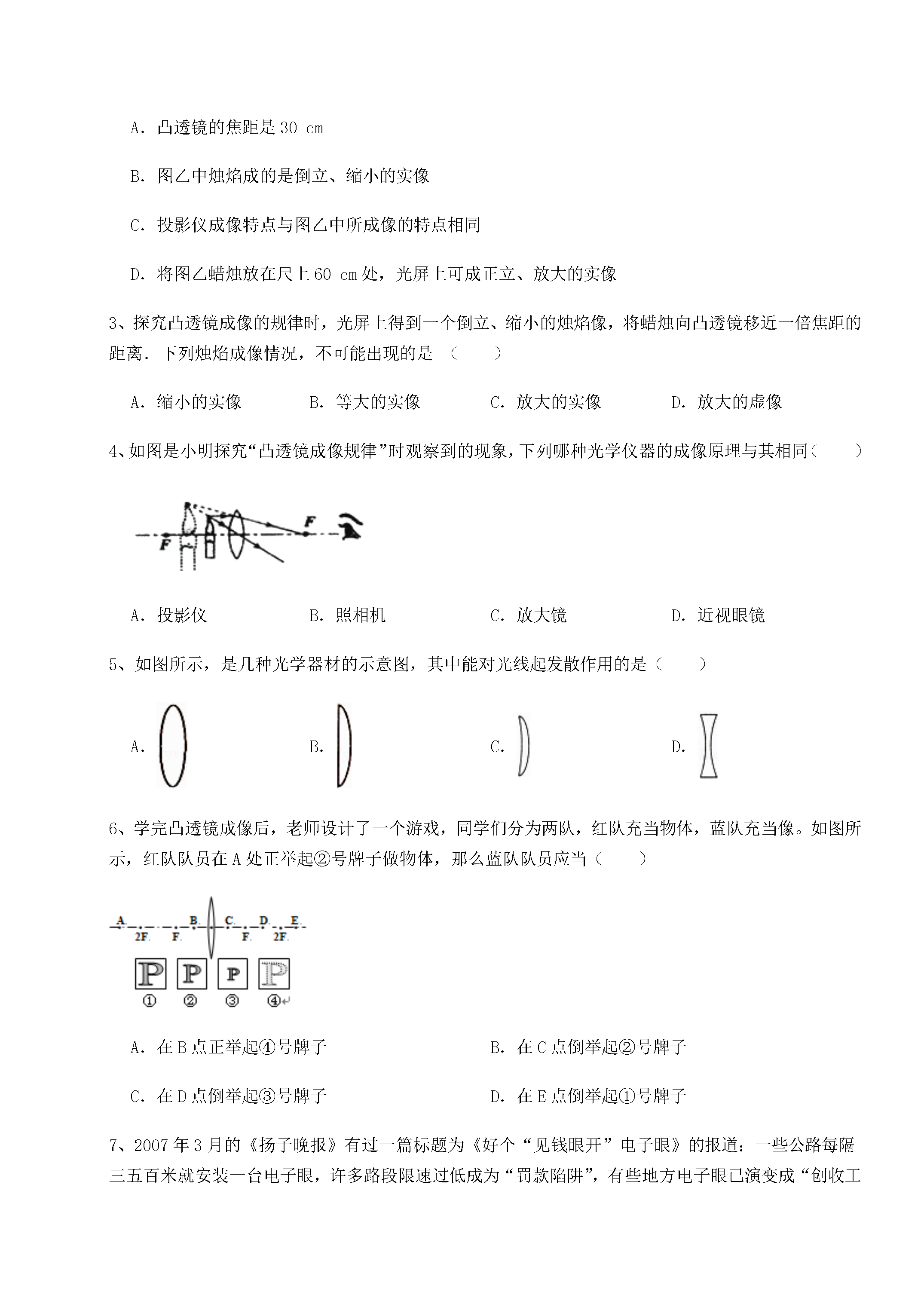

江苏南通市田家炳中学物理北师大版八年级（下册）常见的光学仪器专项攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分满分100分考试时间90分钟2、答卷前考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置如需改动先划掉原来的答案然后再写上新的答案；不准使用涂改液、胶带纸、修正带不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题每小题2分共计20分）1、烛焰通过焦距为10cm的甲凸透镜在光屏上成清晰的像如图所示．现用焦距为5cm的乙凸透镜替换甲不改变蜡烛和凸透镜的位置关于乙凸透镜的成像情况正确的说法是（）A．要在光屏上成清晰的像光屏应向左移动B．要在光屏上成清晰的像光屏应向右移动C．移动光屏可以得到一个清晰放大的实像D．移动光屏可以得到一个清晰放大的虚像2、用图甲所示的装置测出凸透镜的焦距并“探究凸透镜成像规律”当蜡烛、凸透镜、光屏位置如图乙时在光屏上可成清晰的像下列说法正确的是（）A．凸透镜的焦距是30cmB．图乙中烛焰成的是倒立、缩小的实像C．投影仪成像特点与图乙中所成像的特点相同D．将图乙蜡烛放在尺上60cm处光屏上可成正立、放大的实像3、探究凸透镜成像的规律时光屏上得到一个倒立、缩小的烛焰像将蜡烛向凸透镜移近一倍焦距的距离．下列烛焰成像情况不可能出现的是（）A．缩小的实像B．等大的实像C．放大的实像D．放大的虚像4、如图是小明探究“凸透镜成像规律”时观察到的现象下列哪种光学仪器的成像原理与其相同（）A．投影仪B．照相机C．放大镜D．近视眼镜5、如图所示是几种光学器材的示意图其中能对光线起发散作用的是（）A．B．C．D．6、学完凸透镜成像后老师设计了一个游戏同学们分为两队红队充当物体蓝队充当像。如图所示红队队员在A处正举起②号牌子做物体那么蓝队队员应当（）A．在B点正举起④号牌子B．在C点倒举起②号牌子C．在D点倒举起③号牌子D．在E点倒举起①号牌子7、2007年3月的《扬子晚报》有过一篇标题为《好个“见钱眼开”电子眼》的报道：一些公路每隔三五百米就安装一台电子眼许多路段限速过低成为“罚款陷阱”有些地方电子眼已演变成“创收工具”……如图你认为这些“电子眼”是运用到了我们所学过的什么光学原理来反应这一社会现象的（）A．平面镜成虚像B．凸透镜成实像C．显微镜D．凸透镜成虚像8、如图所示图甲是“测凸透镜焦距”的装置图。图乙是“探究凸透镜成像规律”的装置图在图乙所示的位置烛焰能在光屏上成完整清晰的像。下列说法正确的是（）A．由图甲可知凸透镜的焦距是40cmB．图乙的成像特点与投影仪的成像特点相同C．图乙中若用遮光板挡住凸透镜的上半部分光屏上只出现烛焰下半部分的像D．图乙中若将蜡烛与光屏的位置互换光屏上仍能成清晰的像9、如下图所示下列说法中正确的是（）A．甲是近视眼用乙模型矫正B．甲是远视眼用乙模型矫正C．甲是近视眼用丙模型矫正D．甲是远视眼用丙模型矫正10、在做凸透镜成像实验时把物体从2倍焦距外沿主光轴移向焦点的过程中像及像距的变化情况是（）A．像逐渐变小像距逐渐变小B．像逐渐变小像距逐渐变大C．像逐渐变大像距逐渐变大D．像逐渐变大像距逐渐变小第Ⅱ卷（非选择题80分）二、填空题（10小题每小题3分共计30分）1、实验小组的同学用如图所示的装置来探究“近视眼的缺陷”．他们用蜡烛代表眼睛观察的物体用凸透镜代表眼球的晶状体用光屏代表视网膜．为判断近视眼不戴眼镜时物体成的像在视网膜前还是视网膜后小明提出如下实验方案:先不给凸透镜戴眼镜让烛焰在光屏上成像然后给凸透镜戴上眼镜移动光屏再次让烛焰在光屏上成像比较两次像距的大小．实验时要注意调节烛焰、凸透镜、光屏的高度使它们的中心大致在这样做的目的是．下表是小明通过实验测得的数据：小组同学通过分析认为第次数据是无效的原因是．分析表格中的数据我们发现v1（>/=/<）v2所以近视眼镜的作用是使像（远离/靠近）晶状体．那么近视眼不戴眼镜时物体通过晶状体所成的像落在视网膜的（前/后）方．小华进一步思考后提出另一实验方案:先给凸透镜戴上眼镜让烛焰在光屏上成像然后取下眼镜再让烛焰在光屏上成像比较两次像距的大小．你认为小华的实验方案（可行/不可行）．2、如图是装有水的圆柱形玻璃杯将铅笔靠近玻璃杯的后面透过玻璃杯可以看到笔尖指向左侧此时成像为正立、放大的(选填“实”或“虚”)像
