难点详解江苏南通市田家炳中学物理北师大版八年级（下册）常见的光学仪器必考点解析试题（解析卷）.docx

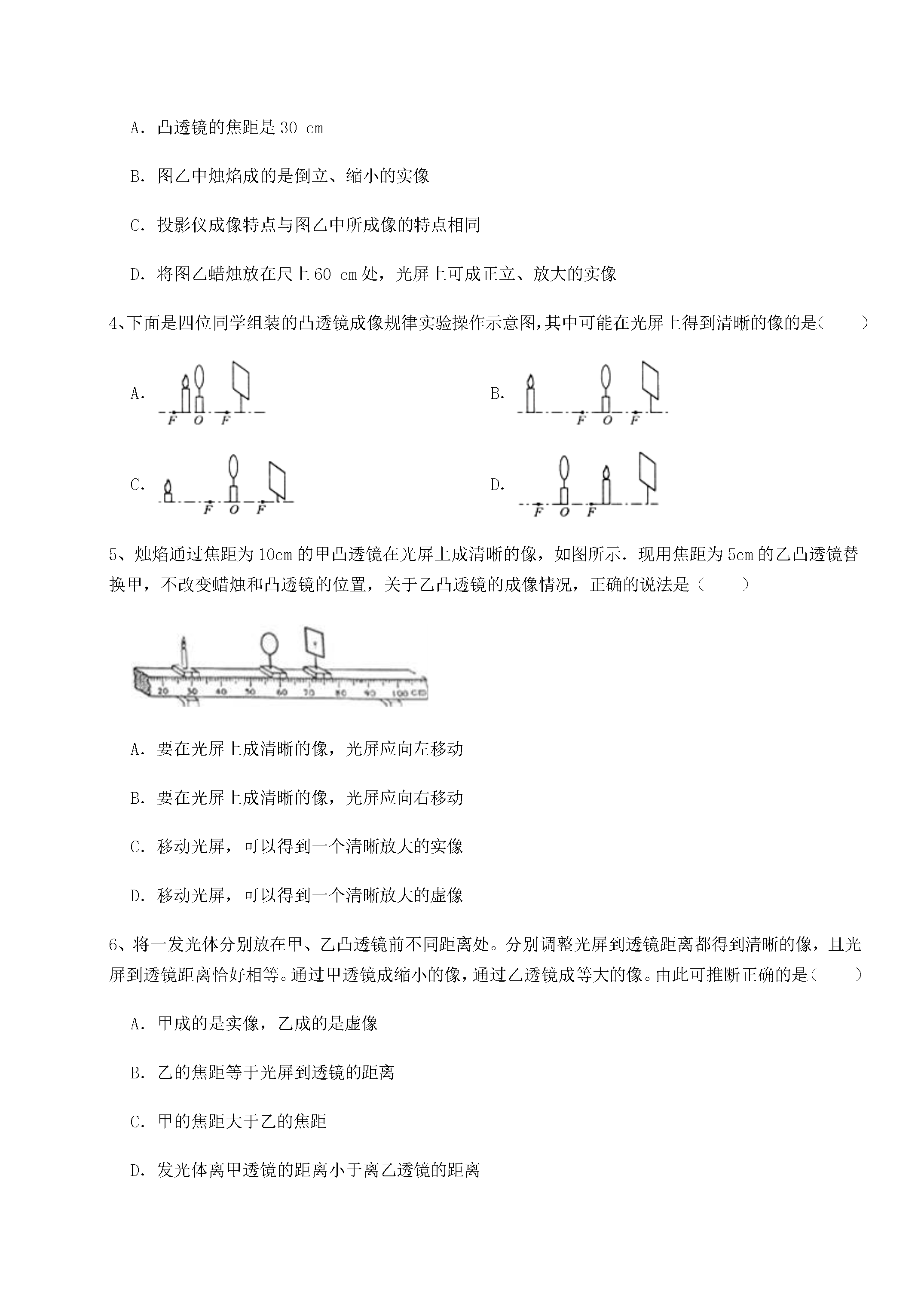

江苏南通市田家炳中学物理北师大版八年级（下册）常见的光学仪器必考点解析考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分满分100分考试时间90分钟2、答卷前考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置如需改动先划掉原来的答案然后再写上新的答案；不准使用涂改液、胶带纸、修正带不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题每小题2分共计20分）1、荷叶上水珠晶莹透亮映出荷叶纹理的“清晰”像．这个像的特点是（）A．正立放大B．正立等大C．倒立放大D．倒立缩小2、我市在重要的位置都安装了“电子眼”形成“天网”。关于“电子眼”的光学知识说法正确的是（）A．“电子眼”的镜头是凹透镜B．“电子眼”形成的像是正立的实像C．物体距离“电子眼”越远所成像越小D．“电子眼”成像原理与显微镜物镜成像原理相同3、用图甲所示的装置测出凸透镜的焦距并“探究凸透镜成像规律”当蜡烛、凸透镜、光屏位置如图乙时在光屏上可成清晰的像下列说法正确的是（）A．凸透镜的焦距是30cmB．图乙中烛焰成的是倒立、缩小的实像C．投影仪成像特点与图乙中所成像的特点相同D．将图乙蜡烛放在尺上60cm处光屏上可成正立、放大的实像4、下面是四位同学组装的凸透镜成像规律实验操作示意图其中可能在光屏上得到清晰的像的是（）A．B．C．D．5、烛焰通过焦距为10cm的甲凸透镜在光屏上成清晰的像如图所示．现用焦距为5cm的乙凸透镜替换甲不改变蜡烛和凸透镜的位置关于乙凸透镜的成像情况正确的说法是（）A．要在光屏上成清晰的像光屏应向左移动B．要在光屏上成清晰的像光屏应向右移动C．移动光屏可以得到一个清晰放大的实像D．移动光屏可以得到一个清晰放大的虚像6、将一发光体分别放在甲、乙凸透镜前不同距离处。分别调整光屏到透镜距离都得到清晰的像且光屏到透镜距离恰好相等。通过甲透镜成缩小的像通过乙透镜成等大的像。由此可推断正确的是（）A．甲成的是实像乙成的是虚像B．乙的焦距等于光屏到透镜的距离C．甲的焦距大于乙的焦距D．发光体离甲透镜的距离小于离乙透镜的距离7、把高2cm的发光棒立于焦距为5cm凸透镜前在凸透镜后的光屏上成了4cm高的像物体离凸透镜的距离可能是（）A．7.5cmB．12.5cmC．4.5cmD．10cm8、图是王亚平太空授课做水球透镜实验时的情景通过水球可以看到她的像.以下有关像的判断及成像规律的应用说法正确的是（）A．虚像照相机B．实像照相机C．虚像幻灯机D．实像幻灯机9、探究凸透镜成像的规律时光屏上得到一个倒立、缩小的烛焰像将蜡烛向凸透镜移近一倍焦距的距离．下列烛焰成像情况不可能出现的是（）A．缩小的实像B．等大的实像C．放大的实像D．放大的虚像10、人的眼睛像一架照相机．物体射出的光经晶状体折射后成像于视网膜上视网膜上成的像是（）A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的虚像D．正立、缩小的虚像第Ⅱ卷（非选择题80分）二、填空题（10小题每小题3分共计30分）1、如图所示来自物点A的光线经过眼睛的晶状体成像在视网膜后面的B点．要使像靠近视网膜物点A应该向（选填“左”或“右”）移动；要使像成在视网膜上应佩戴一个合适的透镜制成的眼镜．2、如图2所示为女航天员王亚平太空授课的情景图中水球相当于凸透镜假设水球的焦距为f则此时看到的像是（选填“实像”或“虚像”）王亚平到水球的距离u应2f（选填“大于”“等于”或“小于”）3、目前在许多公交车上安装了“电视监控器”凸透镜是该装置的光学系统“电视监控器”的摄像头能成（选填“正立”或“倒立”）、（选填“放大”或“缩小”）的实像．4、近期流行的“自拍神器”给旅行者自拍带来方便．与直接拿手机自拍相比利用自拍杆可以物距减小人像的大小从而取景范围取得更好的拍摄效果．（均选填“增大/减小”）．手机镜头可以用来矫正（近视/远视）眼．5、每年6月6日是全国爱眼日其主题是“关爱心灵窗户”．眼睛的晶状体相当于透镜有些同学由于过度使用电子产品导致近视需配戴透镜来矫正．6、以镜正衣冠如图所示小红由远及近走向平面镜的过程中她在镜中像的大小（选填“变大”、“变小”或“不变”）。周围的同学都能看见小红是因为光照到小红身上发生了光的反射。每年6月6日是全国“爱眼日”。如下图所示的四幅图中表示近视眼成像情况的是
