110kV500kV送变电工程质量检验及评定标准线路部分.doc.doc

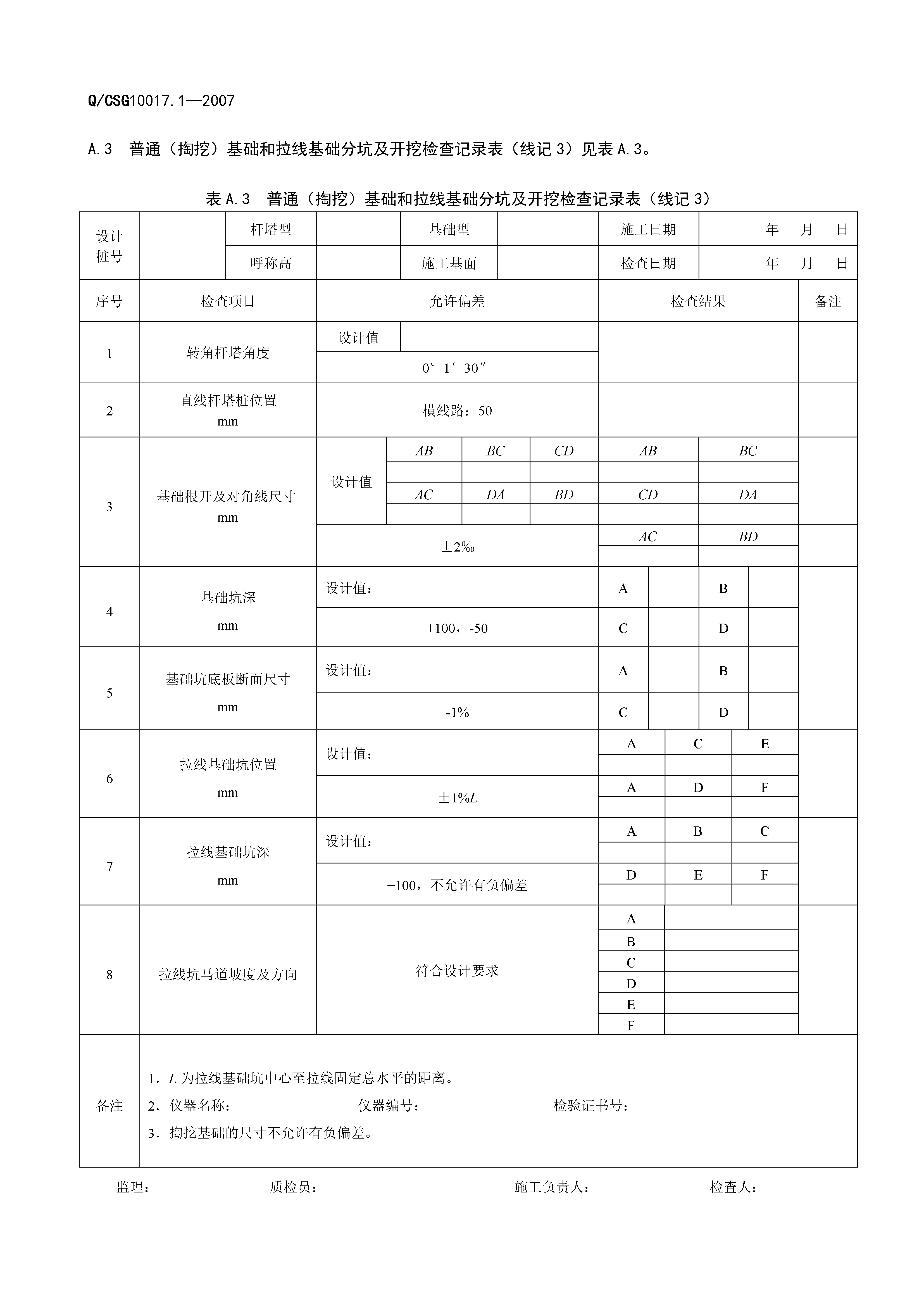

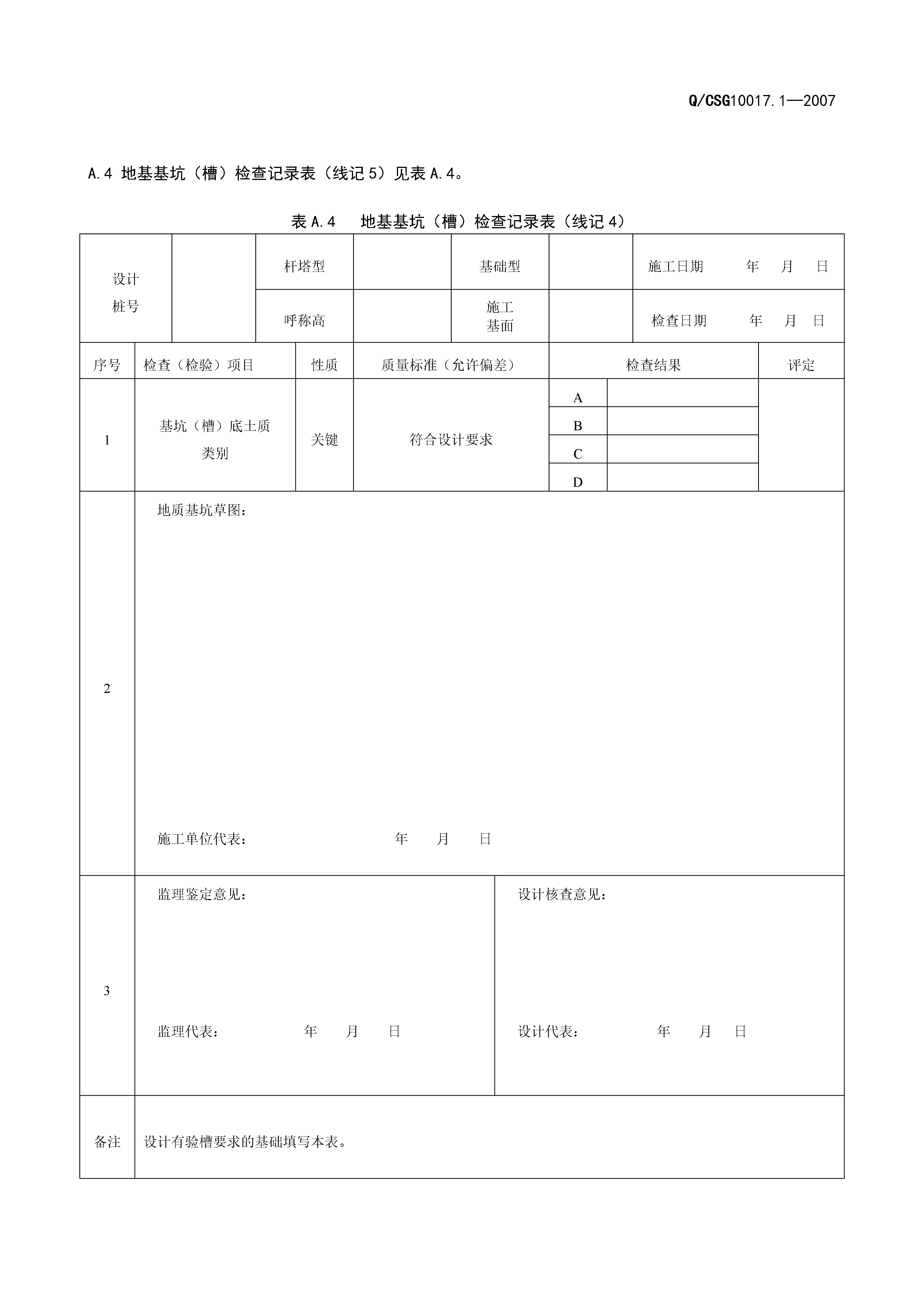

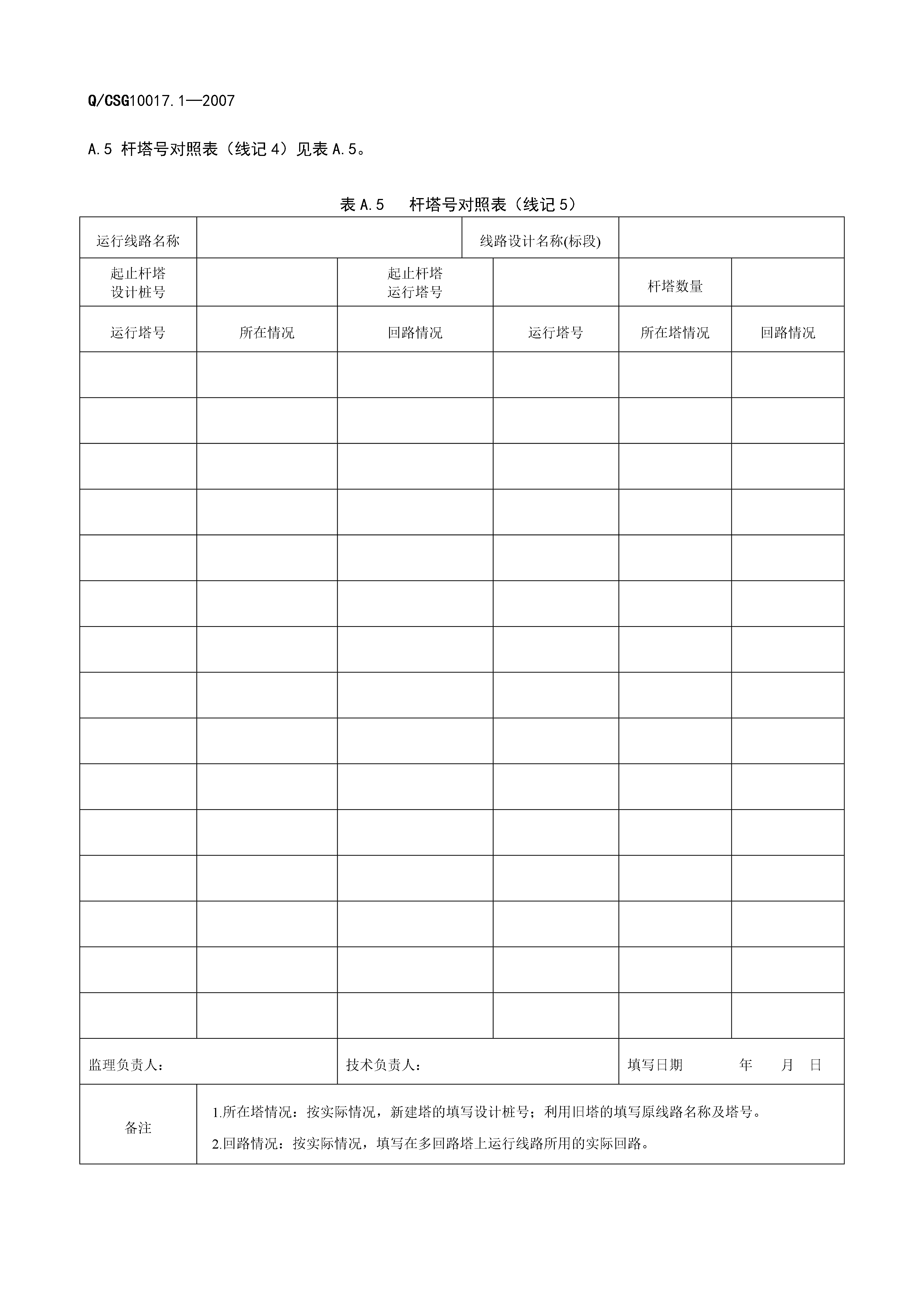

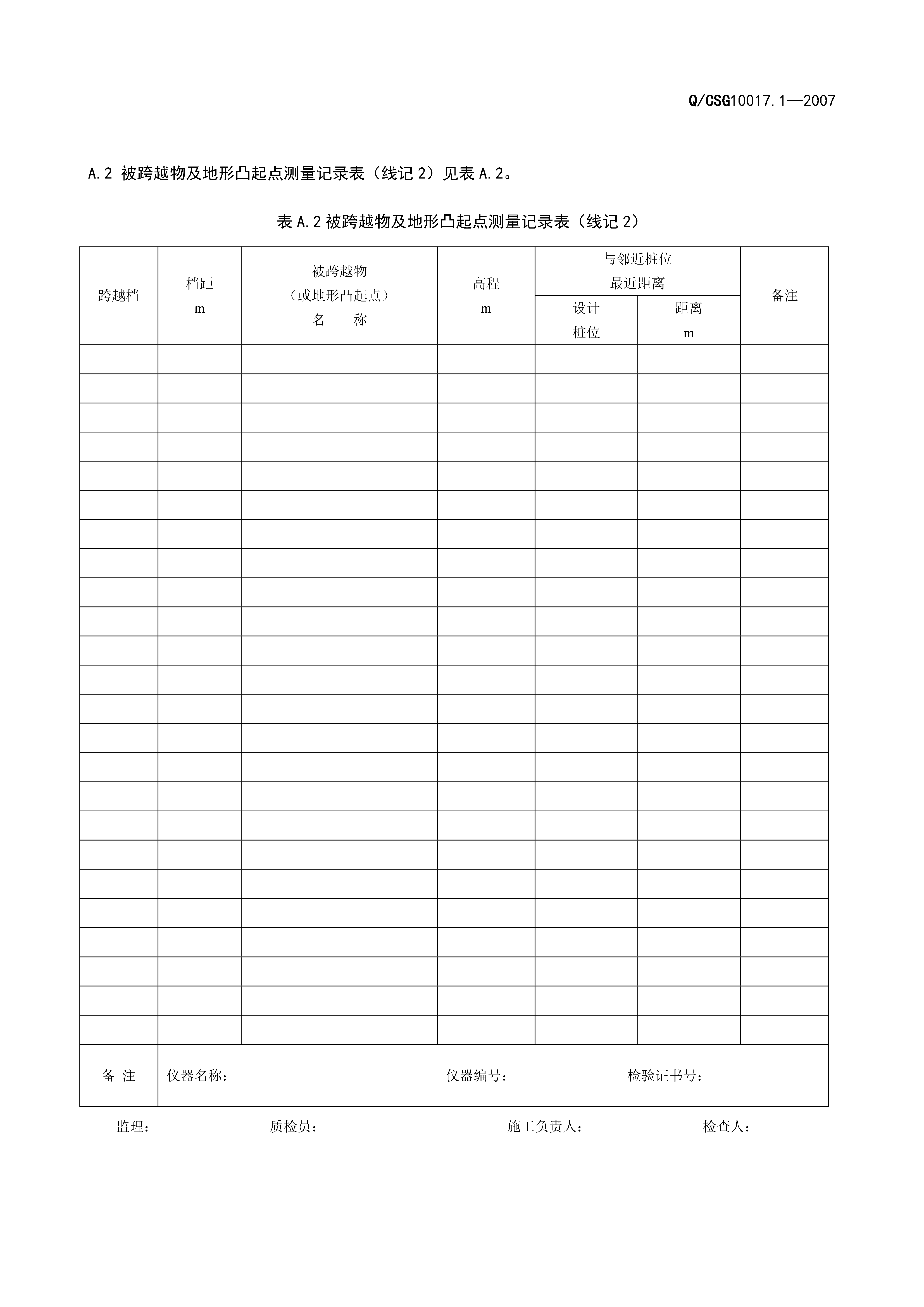

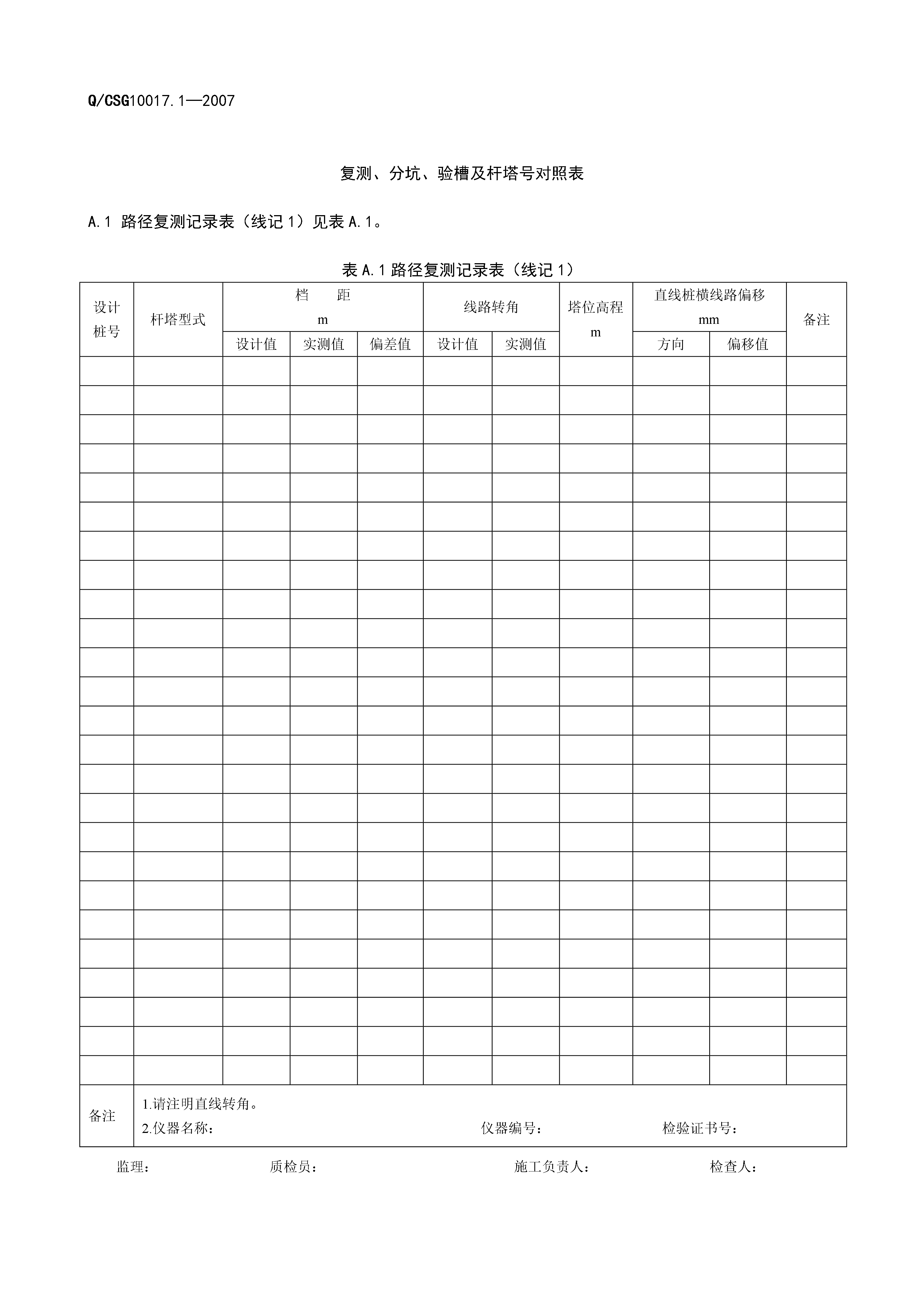

Q/CSG10017.1—2007复测、分坑、验槽及杆塔号对照表A.1路径复测记录表（线记1）见表A.1。表A.1路径复测记录表（线记1）设计桩号杆塔型式档距m线路转角塔位高程m直线桩横线路偏移mm备注设计值实测值偏差值设计值实测值方向偏移值备注1.请注明直线转角。2.仪器名称：仪器编号：检验证书号：监理：质检员：施工负责人：检查人：Q/CSG10017.1—2007A.2被跨越物及地形凸起点测量记录表（线记2）见表A.2。表A.2被跨越物及地形凸起点测量记录表（线记2）跨越档档距m被跨越物（或地形凸起点）名称高程m与邻近桩位最近距离备注设计桩位距离m备注仪器名称：仪器编号：检验证书号：监理：质检员：施工负责人：检查人：Q/CSG10017.1—2007A.3普通（掏挖）基础和拉线基础分坑及开挖检查记录表（线记3）见表A.3。表A.3普通（掏挖）基础和拉线基础分坑及开挖检查记录表（线记3）设计桩号杆塔型基础型施工日期年月日呼称高施工基面检查日期年月日序号检查项目允许偏差检查结果备注1转角杆塔角度设计值0°1′30″2直线杆塔桩位置mm横线路：503基础根开及对角线尺寸mm设计值ABBCCDABBCACDABDCDDA±2‰ACBD4基础坑深mm设计值：AB+100，-50CD5基础坑底板断面尺寸mm设计值：AB-1%CD6拉线基础坑位置mm设计值：ACE±1%LADF7拉线基础坑深mm设计值：ABC+100，不允许有负偏差DEF8拉线坑马道坡度及方向符合设计要求ABCDEF备注1．L为拉线基础坑中心至拉线固定总水平的距离。2．仪器名称：仪器编号：检验证书号：3．掏挖基础的尺寸不允许有负偏差。监理：质检员：施工负责人：检查人：Q/CSG10017.1—2007A.4地基基坑（槽）检查记录表（线记5）见表A.4。表A.4地基基坑（槽）检查记录表（线记4）设计桩号杆塔型基础型施工日期年月日呼称高施工基面检查日期年月日序号检查（检验）项目性质质量标准（允许偏差）检查结果评定1基坑（槽）底土质类别关键符合设计要求ABCD2地质基坑草图：施工单位代表：年月日3监理鉴定意见：监理代表：年月日设计核查意见：设计代表：年月日备注设计有验槽要求的基础填写本表。Q/CSG10017.1—2007A.5杆塔号对照表（线记4）见表A.5。表A.5杆塔号对照表（线记5）运行线路名称线路设计名称(标段)起止杆塔设计桩号起止杆塔运行塔号杆塔数量运行塔号所在情况回路情况运行塔号所在塔情况回路情况监理负责人：技术负责人：填写日期年月日备注1.所在塔情况：按实际情况，新建塔的填写设计桩号；利用旧塔的填写原线路名称及塔号。2.回路情况：按实际情况，填写在多回路塔上运行线路所用的实际回路。Q/CSG10017.1—2007附录B（规范性附录）线路工程施工质量检查及评级记录表现浇、掏挖（等高）铁塔基础检查及评级记录（线基1）见表B.1。表B.1现浇、掏挖（等高）铁塔基础检查及评级记录（线基1）设计桩号杆塔型施工基面施工日期年月日基础型式检查日期年月日序号检查（检验）项目性质质量标准（允许偏差）检查结果评定合格值推荐值ABCD1地脚螺栓规格、数量关键设计值：符合设计要求2主钢筋规格、数量关键设计值：符合设计要求3混凝土强度关键设计值：试块强度：MPa试验报告编号：不小于设计值4立柱断面尺寸mm重要设计值：-1%-0.7%5底层（掏挖）断面尺寸mm重要设计值：-1%6基础埋深mm重要设计值：+100，-50+100，07钢筋保护层厚度mm重要-58整基基础中心位移mm顺线路重要3021横线路30219整基基础扭转ˊ□一般塔重要107□高塔5410回填土一般符合GB50233—2005第4.0.7～第4.0.10条规定11同组地脚螺栓中心与立柱中心偏移mm一般1012基础顶面高差mm一般513基础根开及对角线尺寸mm设计值一般AB：BC：CD：DA：AC：BD：AB：BC：□一般塔±2‰±1.4‰CD：DA：□高塔±0.7‰±0.5‰AC：BD：14混凝土表面质量外观外观质量无缺陷及表面平整光滑备注掏挖基础的尺寸允许有负偏差评级监理：质检员：施工负责人：检查人：Q/CSG10017.1—2007现浇、掏挖（不等高）铁塔基础检查及评级记录（线基2）见表B.2。表B.2现浇、掏挖（不等高）铁塔基础检查及评级记录（线基2）设计桩号杆塔型施工基面施工日期年月日基础型式检查日期年月日序号检查（检验）项目性质质量标准（允许偏差）检查结果评定合格值推荐值ABCD1地脚螺栓规格、数量关键设计值：符合设计要求2主钢筋规格、数量关键设计值：符合设计要求3混凝土强度关键设计值：试块强度：MPa试验报告编号：不小于设计值4立柱断面尺寸mm重要设计值：-1%-0.7%5底层（掏挖）断面尺寸mm重要设计
