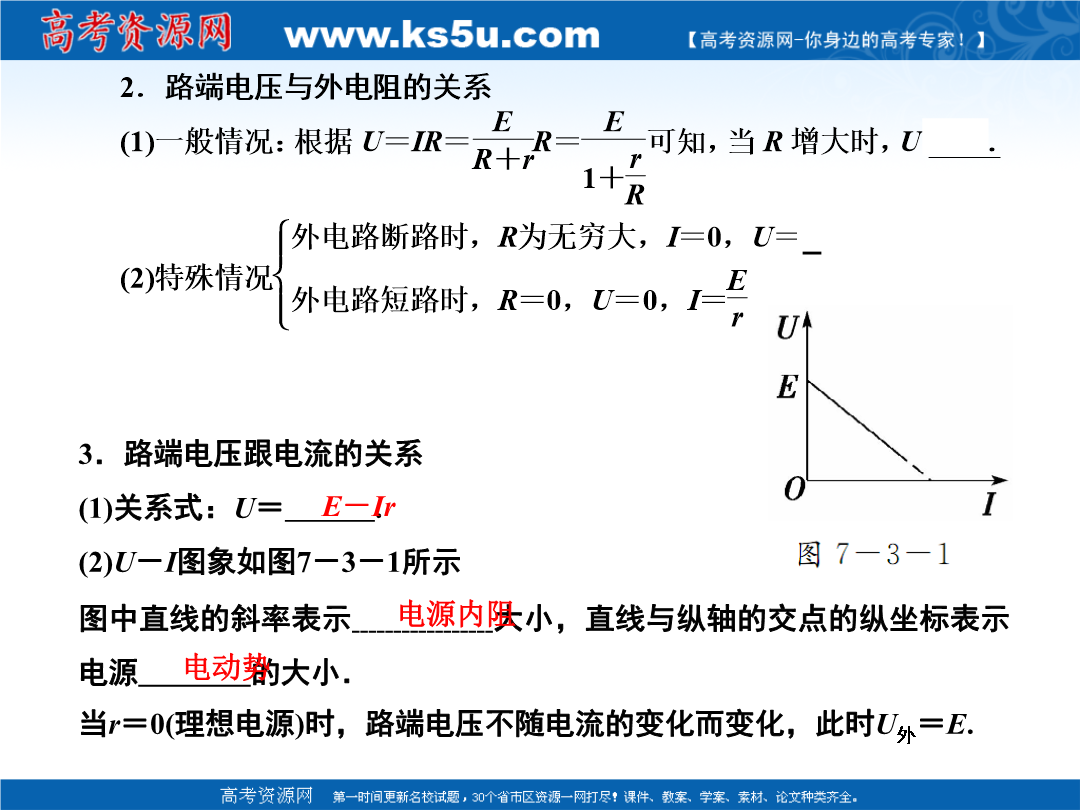

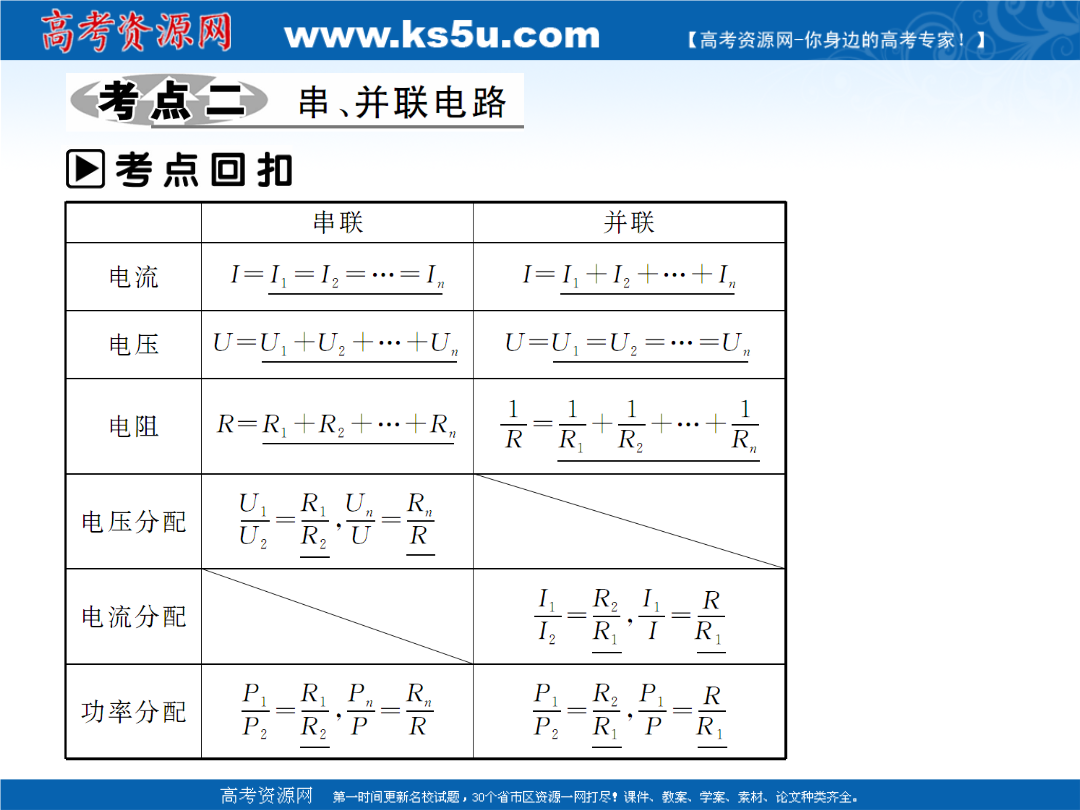

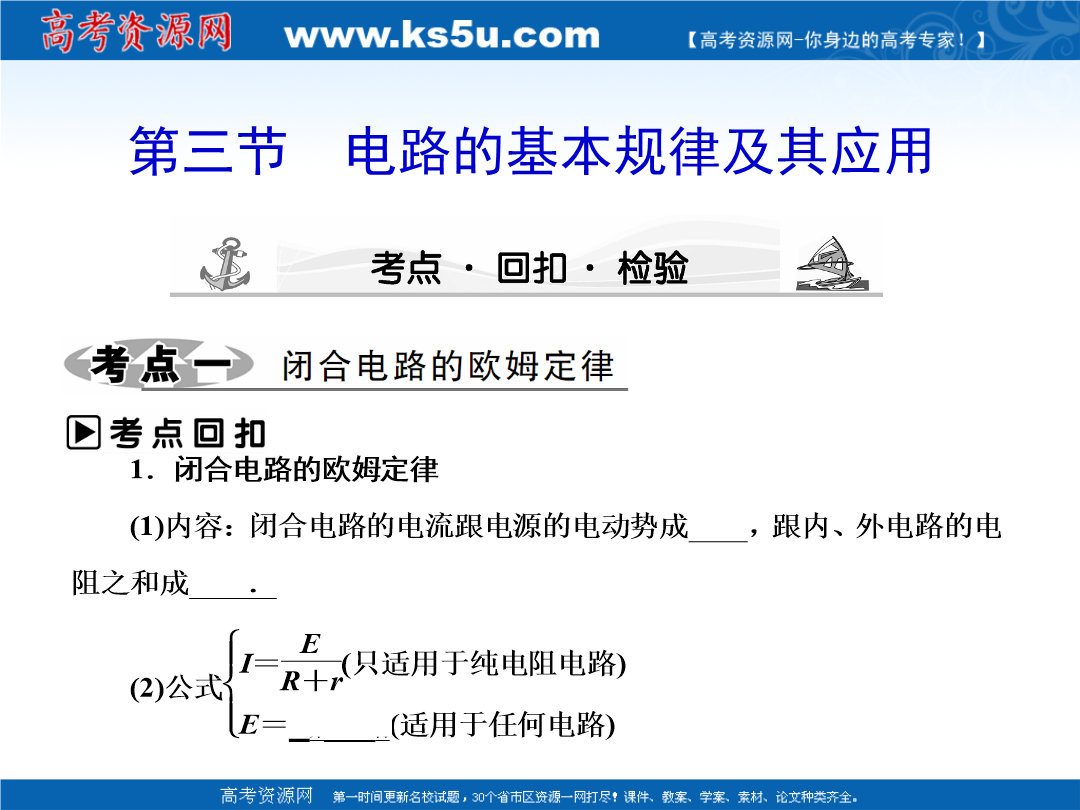

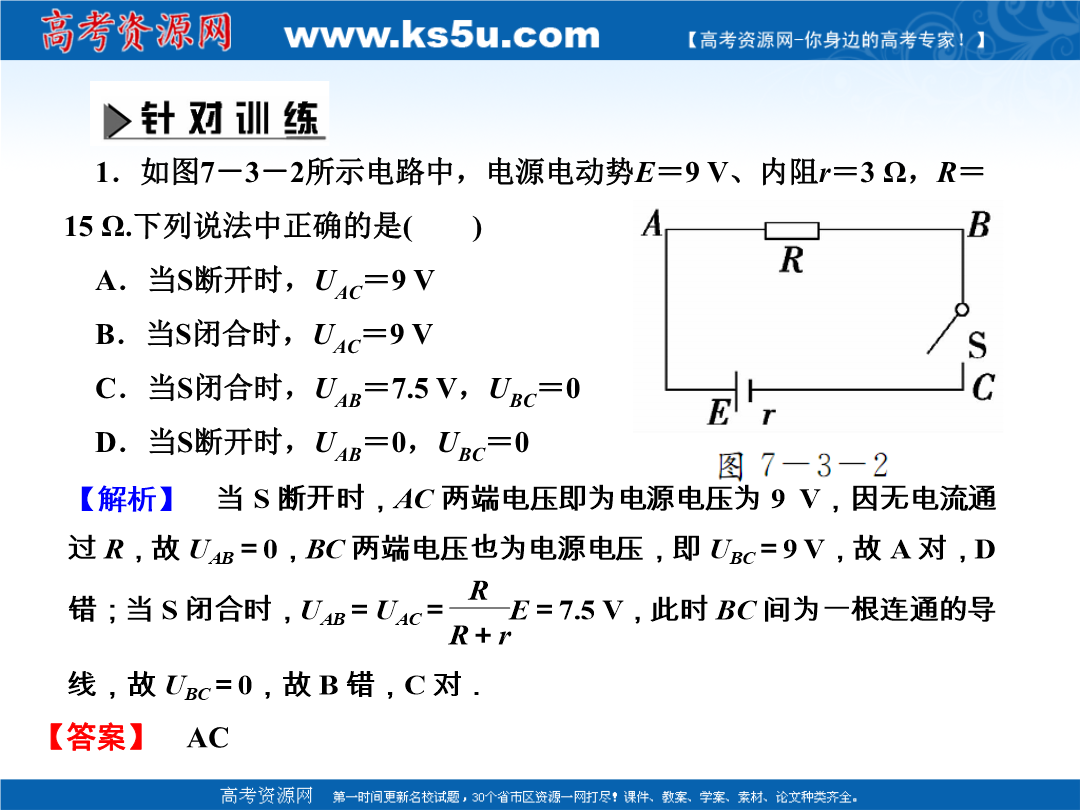

第三节电路的基本规律及其应用3．路端电压跟电流的关系(1)关系式：U＝.(2)U－I图象如图7－3－1所示图中直线的斜率表示大小，直线与纵轴的交点的纵坐标表示电源的大小．当r＝0(理想电源)时，路端电压不随电流的变化而变化，此时U外＝E.1．如图7－3－2所示电路中，电源电动势E＝9V、内阻r＝3Ω，R＝15Ω.下列说法中正确的是()A．当S断开时，UAC＝9VB．当S闭合时，UAC＝9VC．当S闭合时，UAB＝7.5V，UBC＝0D．当S断开时，UAB＝0，UBC＝02.两个有用的结论(1)串联电路的总电阻电路中任意一个电阻，电路中任意一个电阻值变大或变小时，串联的总电阻．(2)并联电路的总电阻电路中任意一个电阻，任意一个电阻值变大或变小时，电路的总电阻．2．如图7－3－3所示，电路两端的电压保持不变，当滑动变阻器的滑动触头P向右移动时，三个灯泡的亮度变化情况是()A．L1变亮，L2和L3均变暗B．L1变暗，L2不能确定，L3变暗C．L1变暗，L2和L3均变亮D．L1和L2均变亮，L3变暗3．(2011·木读检测)如图7－3－4所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器R组成的，下列说法正确的是()①甲表是安培表，R增大时量程增大②甲表是安培表，R增大时量程减小③乙表是伏特表，R增大时量程增大④乙表是伏特表，R增大时量程减小A．①③B．①④C．②③D．②④在图7－3－6所示的电路中，电源的电动势E＝5V，内电阻r＝10Ω，固定电阻R＝90Ω，R0是可变电阻，在R0由零增加到400Ω的过程中，求：(1)可变电阻R0上消耗热功率最大的条件和最大热功率；(2)电源的内电阻r和固定电阻R上消耗的最小热功率之和．在如图7－3－7所示的电路中，电池的电动势为E，内阻为r，R1为金属电阻、R2为光敏电阻、R3为热敏电阻．设电流表A的读数为I，电压表V1的读数为U1，电压表V2的读数为U2，三个电阻中仅有一个电阻的阻值发生变化，则下面的分析正确的是A．给R1升温，I变小，U1变小B．用光照R2，I变小，U2变大C．给R3降温，I变大，U1变大D．给R1降温，I变小，U1变小【解析】金属电阻R1随温度升高其电阻值增大，光敏电阻R2随光照强度增大其电阻值减小，热敏电阻R3随温度升高其电阻值减小．当给R1升温时，电阻增大，外电路电阻增大，路端电压增大，通过R2和R3的电流增大，则U1和U2均增大，因干路电流减小，而R2支路电流反而增大，故通过R1的电流I必定减小，A错；当用光照R2时，电阻减小，外电路电阻减小，路端电压减小，通过R1的电流I减小，因干路电流增大，故通过R2和R3的电流增大，则U2增大，而路端电压U＝U1＋U2减小，故U1减小，B对；当给R3降温时，电阻增大，外电路电阻增大，路端电压增大，通过R1的电流I增大，因干路电流减小，故通过R2和R3的电流减小，则U1减小，而路端电压U＝U1＋U2增大，故U2增大，C错；当给R1降温时，外电路电阻减小，路端电压减小，通过R2和R3的电流减小，则U1和U2均减小，因干路电流增大，故通过R1的电流I必定增大，D错．【答案】B1．(2011·安徽名校联考)如图7－3－8所示，A和B为竖直放置的平行金属板，在两极板间用绝缘线悬挂一带电小球．开始时开始S闭合且滑动变阻器的滑动头P在a处，此时绝缘线向右偏离竖直方向(电源的内阻不能忽略)．下列判断正确的是()A．小球带负电B．当滑动头从a向b滑动时，细线的偏角θ变大C．当滑动头从a向b滑动时，电流表中有电流，方向从上向下D．当滑动头停在b处时，电源的输出功率一定大于滑动头在a处时电源的输出功率【解析】根据电路可知A板电势高于B板电势，AB间电场强度方向水平向右．小球受电场力也水平向右，故小球带正电，所以A项错误；当滑动头从a向b滑动时，路端电压减小，故R1两端的电压减小，极板间电场强度随之减小，故细线的偏角变小，所以B项错误；当极板间电压减小，极板的带电量将减小而放电，又由于A板带正电，故放电电流从上向下流过电流表，所以C项正确；由于电源的内电阻与外电阻的关系不确定，所以无法判断电源的输出功率变化的规律，所以D项错误．【答案】C1.简化电路时可以把电容器处电路作为断路去掉，求电容器所带电荷量时再在相应位置补上．2．电路稳定后，与电容器同支路的电阻相当于导线．3．电路中电流、电压的变化可能会引起电容器的充放电．若电容器两端电压升高，电容器将充电；若电压降低，电容器将通过与它连接的电路放电．可由ΔQ＝CΔU计算电容器上电荷量的变化．4．在直流电路中，如果串联或并联了电容器应该注意，在与电容器串联的电路中没有电流，所以电阻不起降低电压的作用，但电容器两端可能出现电势差；如果电容器与电源并联，电路中有电流通过．电容器两端的充电电压不是电源电动势E，而
