系统概述与硬件结构.pptx

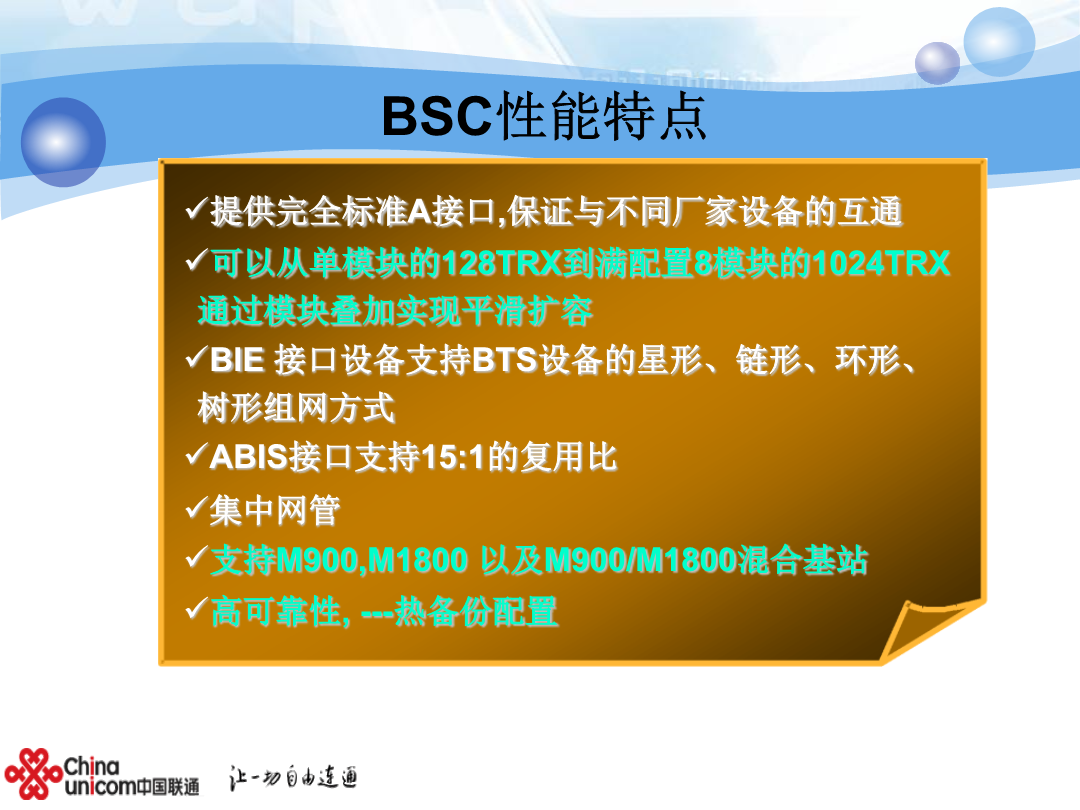

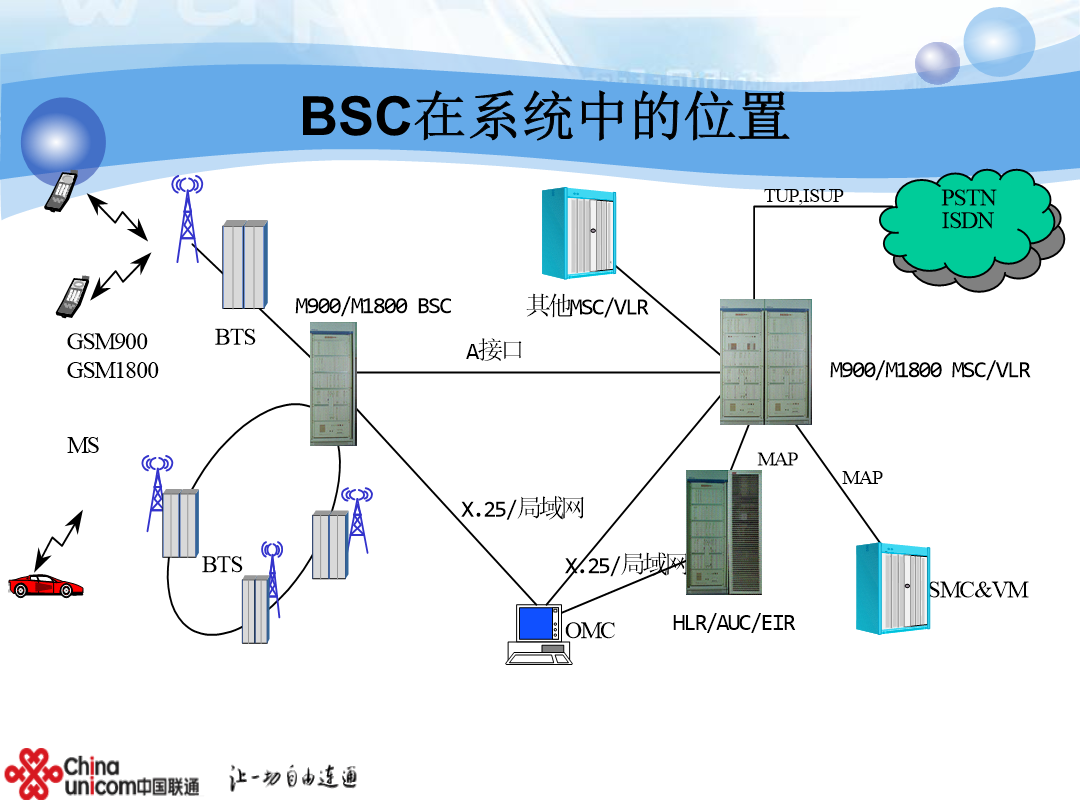

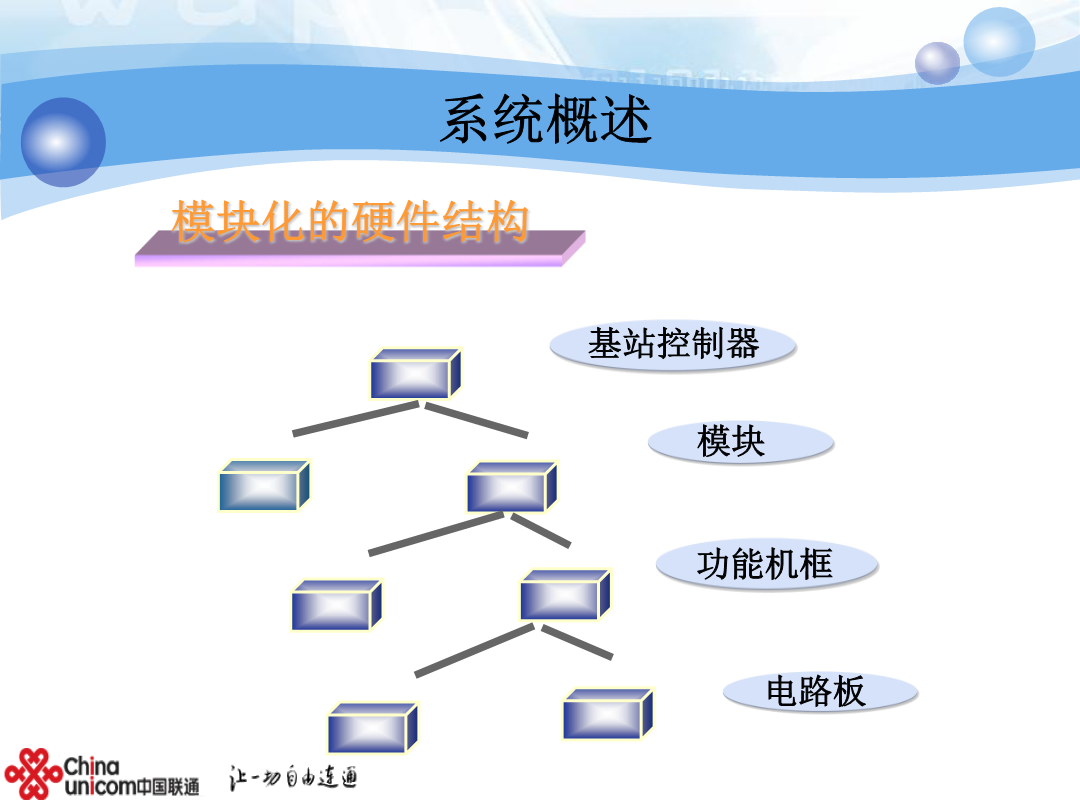

提供完全标准A接口,保证与不同厂家设备的互通可以从单模块的128TRX到满配置8模块的1024TRX通过模块叠加实现平滑扩容BIE接口设备支持BTS设备的星形、链形、环形、树形组网方式ABIS接口支持15:1的复用比集中网管支持M900,M1800以及M900/M1800混合基站高可靠性,---热备份配置BSC在系统中的位置话路交换和信息交换的中心BM与AM/CM间:两对光纤时钟框01完成各模块间控制信号和内部信息的交换，并提供主机向各个模块加载的通道，2块SNT互为主备用E1接口单板,每板提供5个E1提供复用/解复用功能不存在主备用的方式每2块E3M板可带一个BM模块01时钟框只占半框包括以下几部分：AM/CM采用三级分散控制结构。第一级是MCCM，对整个交换系统的操作进行控制管理第二级包括MCCS板和MCC板上的串口第三级是AM/CM中的其它单板MCCM：MCC0和MCC1，S2开关为全ONMCCM完成主控CPU的功能，主要有：MCCS的功能有：1、由BAM直接向DRAM中加载程序和数据拨码开关S1：SNT为信令交换网板，主要功能有：完成2K*2K时隙的交换及网络的测试完成各模块间控制信号和内部信息的交换为主机向各个模块加载提供通道完成HW和时钟的驱动提供与MCC板相连的HDLC链路SNT在AM/CM中的位置开关AM/CM中的中央交换网板CTN完成模块间呼叫的话路交换CTN是AM/CM的中心话路交换系统，实现16K*16K的时隙交换，完成模块间的接续，是各模块间通话的桥梁CTN具体功能如下：开光纤接口板(FBI)对模块间话路和信令链路的复接/分接提供2路光通道光电转换板(FBC)光电转换的功能FBI+FBC与OPT配合使用,实现模块间的通信2粗线：话路HW，32.768M从光路信号中提取、分离出话路信号并送给中央交换网板GCTN进行交换从光路信号中提取、分离出2.048Mbit/s的链路信号并送给信令交换网板GSNT进行处理将中央交换网板GCTN传来的话路信号与信令交换板GSNT传来的链路信号以及本板上的同步信号一起合成40.96Mbit/s的信号并传给背板GFBCAM/CME1接口单元：E3M时钟同步系统主要硬件是时钟框时钟参考源可以为：时钟框中配有两块CKS板，工作在主备用方式，输出主备两套时钟，送往CTN和SNT板CKS板的主要功能就是实现对参考源的捕捉和跟踪，使CKS输出的时钟信号与参考源具有同样的频率和相位特性。为系统输出稳定的二级和三级时钟提供机房环境如温度、湿度、火警等告警开关量的收集ALM为告警板，具体功能有：完成机架行列告警灯的驱动将告警信号发送至告警箱提供8路串口与外设相连其中4个RS-232口可连接PRT打印卡4个RS-422用于连接告警箱等设备后管理模块(BAM)是BSC和OMC之间通讯的桥梁OMC通过BAM与BSC主控单元进行通信,实现对BSC的操作维护实现BSC的维护、数据配置等功能每块MCP卡提供2个串口，供2条2Mbps的信道与BSC主机相连当BAM软件不正常时,3分钟后会自动复位重启,使BAM具有一定的自愈能力本节主要介绍:BIE框BIE框的接口设备提供往BTS方向的通路TCSM机框控制单元邮箱方式:MPU与主控框其它单板控制BM模块的运作实现MSC和BSC之间的传输线路的复用及码变换功能完成告警信息的收集及处理功能由ALM板及告警箱实现MPU通过总线或邮箱直接控制主控框的设备通过NOD板控制BIE控制交换网板进行接续以邮箱方式通过MC2与AM/CM及其它BM通信以邮箱方式与LPN7及LAPD交换数据并对其进行控制通过EMA进行主备倒换和主机数据热备份通过光纤到AM/CM，再与BAM通信将各单板上报信息送往后台终端S1(8位拨码开关)开关SW7与SW8的组合SW2-4SW2—1SW1开关设置为：SW1—4、SW1—5、SW1—6ON其它开关置为OFFSW2开关设置为：SW2—4置为ON其它开关根据实际情况设置灯名EMA：双机倒换板通过设置主控框母板上的AUTO/MANUAL可以控制EMA板开机默认哪块MPU为主用双机在位时，若主机离线(被拔出)、或者发生硬件或软件故障，EMA板自动把控制权交给备机双机在位时，可以从后台发送人机命令让EMA板把控制权交给备机主节点板位于主控框负责MPU与BIE板之间的通信每板有4个主节点通信方式：NOD通过双端口邮箱与MPU通信通过串口与从节点通信告警驱动板(ALM)用于连接告警箱，完成告警量的收集和处理等功能ALM与MPU之间是以邮箱通信MPU板将发现的BTS各单板的软硬件故障信息处理形成各个级别告警，分送到OMC告警台、BTS的告警箱ALM提供机房环境告硬件接口，如温度、湿度、火警等告警开关量的收集通过二对40Mbit/s的光纤链路与AM/CM相连模块通
