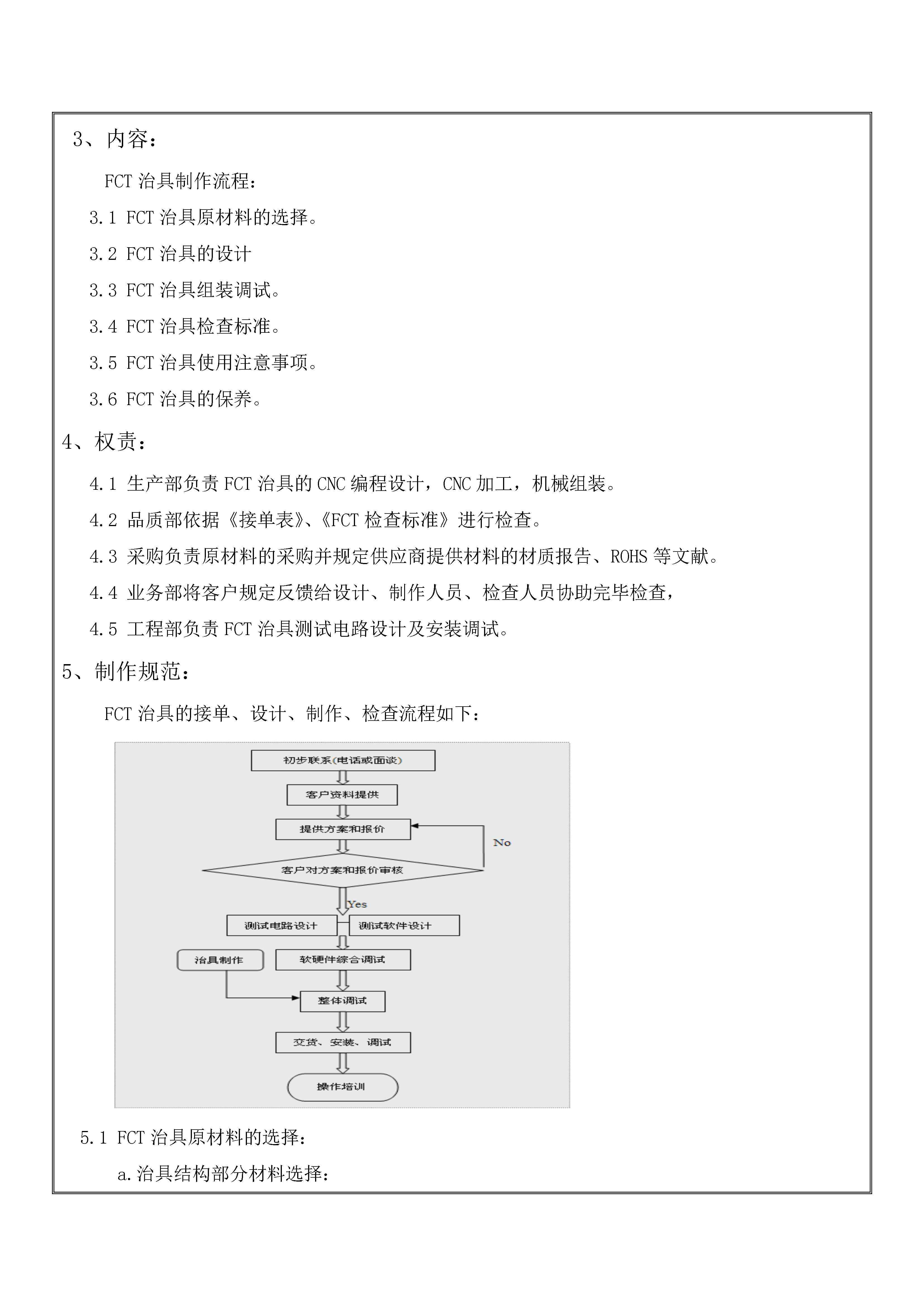

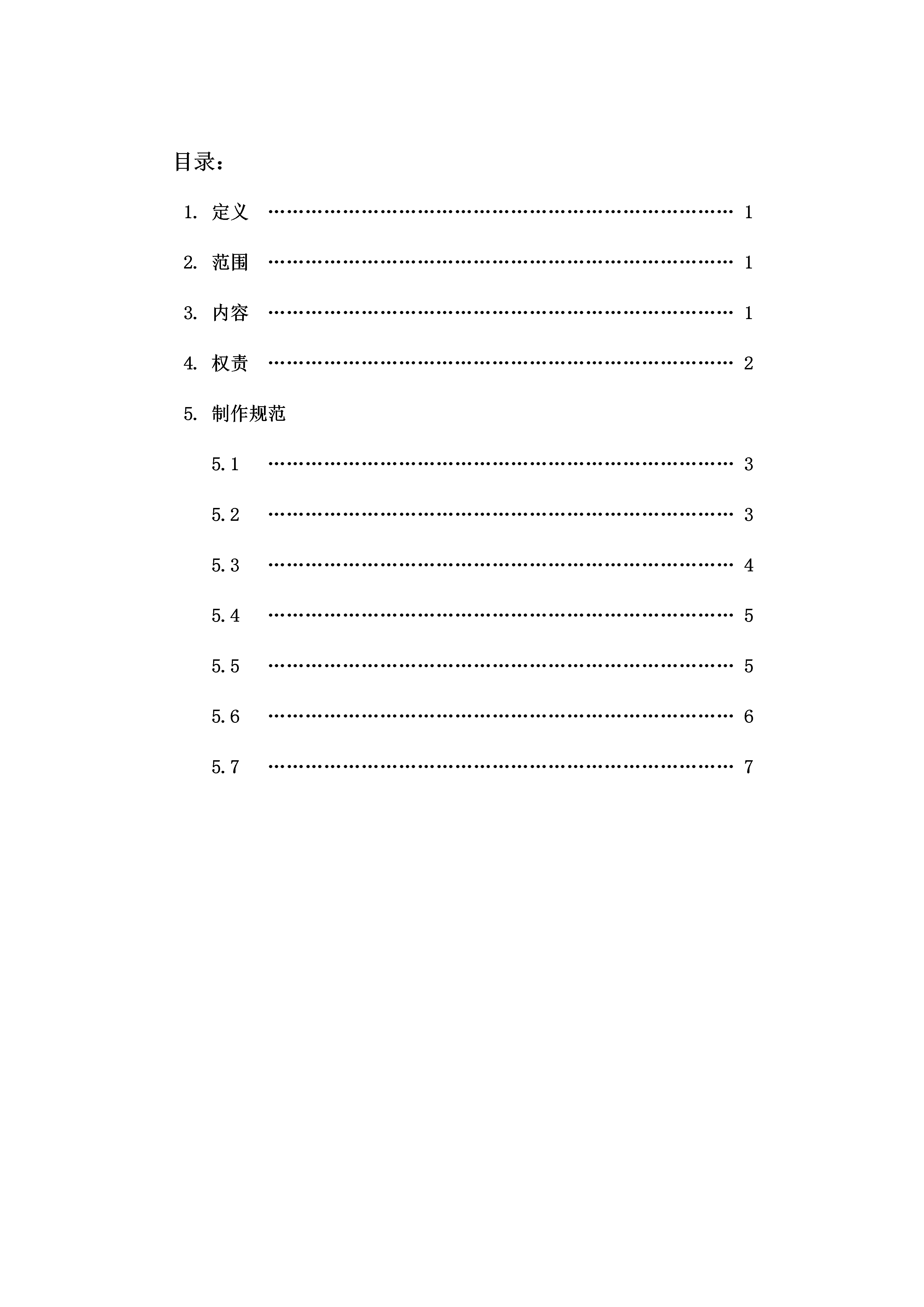

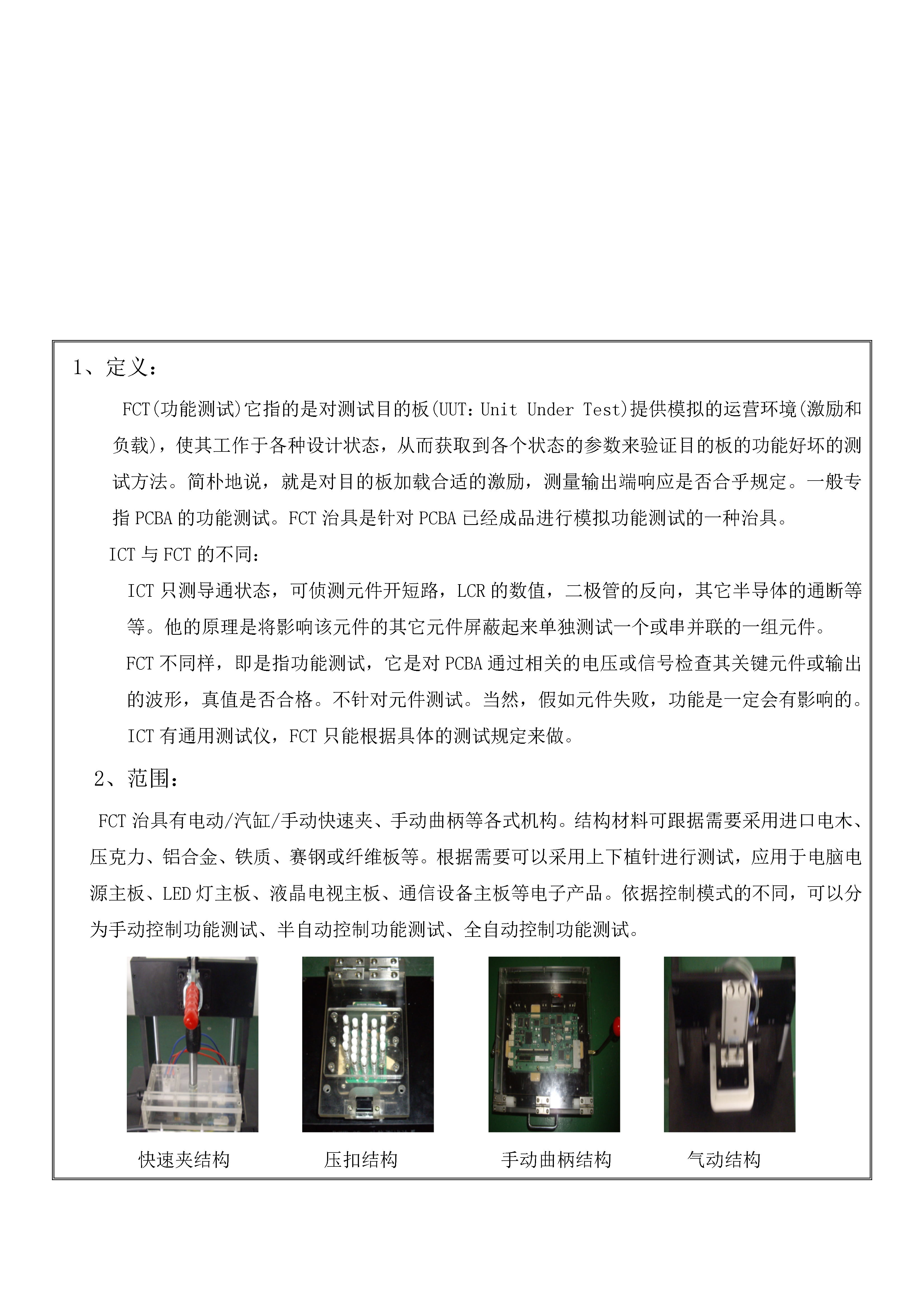

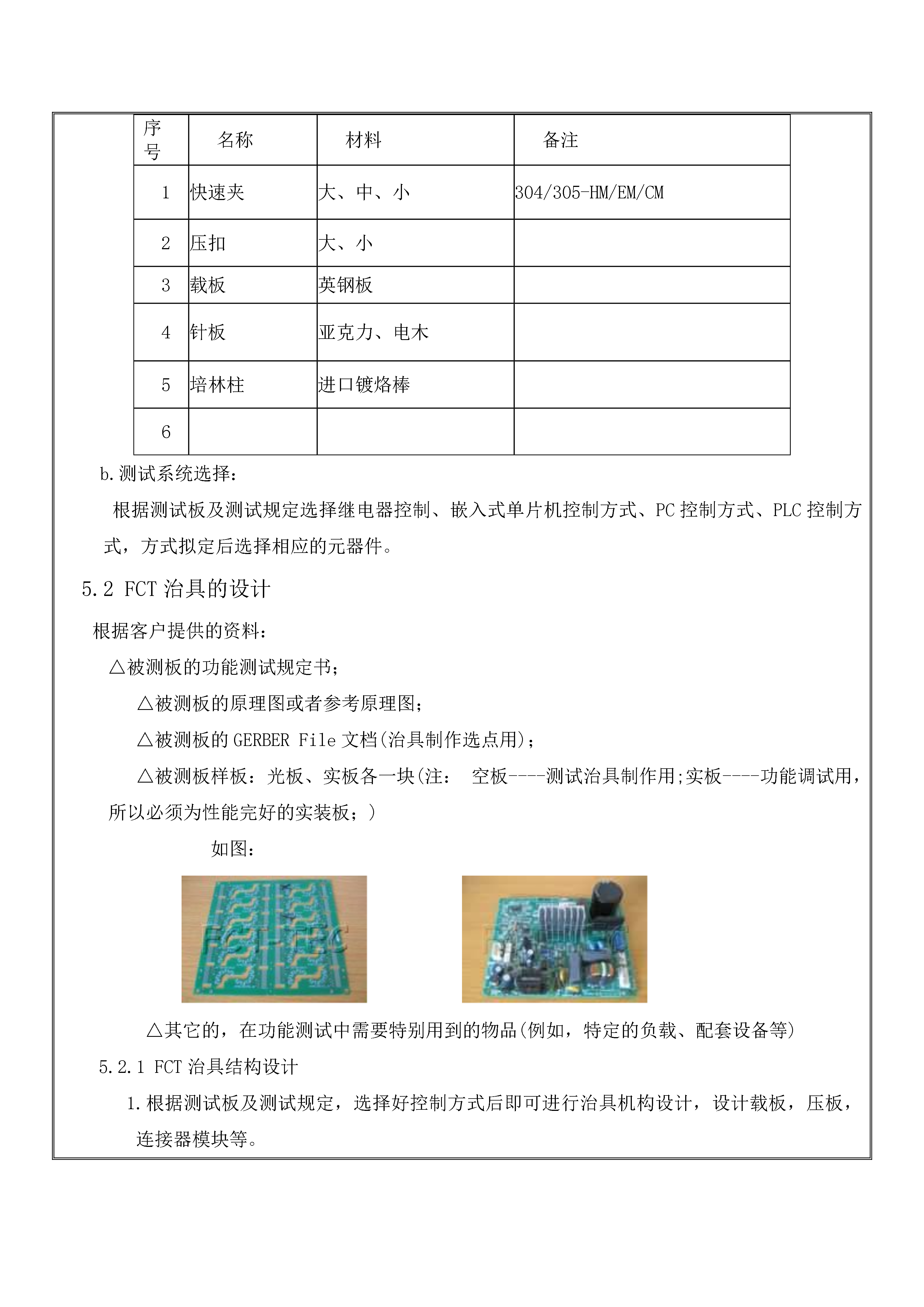

FCT治具制作规格书目录：定义…………………………………………………………………1范围…………………………………………………………………1内容…………………………………………………………………1权责…………………………………………………………………2制作规范5.1…………………………………………………………………35.2…………………………………………………………………35.3…………………………………………………………………45.4…………………………………………………………………55.5…………………………………………………………………55.6…………………………………………………………………65.7…………………………………………………………………71、定义：FCT(功能测试)它指的是对测试目的板(UUT：UnitUnderTest)提供模拟的运营环境(激励和负载)，使其工作于各种设计状态，从而获取到各个状态的参数来验证目的板的功能好坏的测试方法。简朴地说，就是对目的板加载合适的激励，测量输出端响应是否合乎规定。一般专指PCBA的功能测试。FCT治具是针对PCBA已经成品进行模拟功能测试的一种治具。ICT与FCT的不同：ICT只测导通状态，可侦测元件开短路，LCR的数值，二极管的反向，其它半导体的通断等等。他的原理是将影响该元件的其它元件屏蔽起来单独测试一个或串并联的一组元件。FCT不同样，即是指功能测试，它是对PCBA通过相关的电压或信号检查其关键元件或输出的波形，真值是否合格。不针对元件测试。当然，假如元件失败，功能是一定会有影响的。ICT有通用测试仪，FCT只能根据具体的测试规定来做。2、范围：FCT治具有电动/汽缸/手动快速夹、手动曲柄等各式机构。结构材料可跟据需要采用进口电木、压克力、铝合金、铁质、赛钢或纤维板等。根据需要可以采用上下植针进行测试，应用于电脑电源主板、LED灯主板、液晶电视主板、通信设备主板等电子产品。依据控制模式的不同，可以分为手动控制功能测试、半自动控制功能测试、全自动控制功能测试。快速夹结构压扣结构手动曲柄结构气动结构3、内容：FCT治具制作流程：3.1FCT治具原材料的选择。3.2FCT治具的设计3.3FCT治具组装调试。3.4FCT治具检查标准。3.5FCT治具使用注意事项。3.6FCT治具的保养。4、权责：4.1生产部负责FCT治具的CNC编程设计，CNC加工，机械组装。4.2品质部依据《接单表》、《FCT检查标准》进行检查。4.3采购负责原材料的采购并规定供应商提供材料的材质报告、ROHS等文献。4.4业务部将客户规定反馈给设计、制作人员、检查人员协助完毕检查，4.5工程部负责FCT治具测试电路设计及安装调试。5、制作规范：FCT治具的接单、设计、制作、检查流程如下：5.1FCT治具原材料的选择：a.治具结构部分材料选择：序号名称材料备注1快速夹大、中、小304/305-HM/EM/CM2压扣大、小3载板英钢板4针板亚克力、电木5培林柱进口镀烙棒6b.测试系统选择：根据测试板及测试规定选择继电器控制、嵌入式单片机控制方式、PC控制方式、PLC控制方式，方式拟定后选择相应的元器件。5.2FCT治具的设计根据客户提供的资料：△被测板的功能测试规定书；△被测板的原理图或者参考原理图；△被测板的GERBERFile文档(治具制作选点用)；△被测板样板：光板、实板各一块(注：空板----测试治具制作用;实板----功能调试用，所以必须为性能完好的实装板；)如图：△其它的，在功能测试中需要特别用到的物品(例如，特定的负载、配套设备等)5.2.1FCT治具结构设计1.根据测试板及测试规定，选择好控制方式后即可进行治具机构设计，设计载板，压板，连接器模块等。2.治具的载板/压板避位合理，在对产品测试时有相应的保护措施避免损坏测试板；3.治具的定位准确，连接器的对接应当畅顺；4.治具盒内布局合理，布线和安装控制系统的空间充足。5.治具预留的接口位置应对的，足够，布局合理；6.光纤/MIC/SPK/SIM卡模拟插卡位应预留，且位置准区；7.治具箱体锁合应采用箱包扣或者压扣等方式便于更换部件和维护。8.治具正面应雕刻治具名称字体：宋体，字高10mm,颜色：白色，位置：面板中部。公司Logo，制作日期等字体：宋体，字高8mm,颜色：白色，位置：面板左下角。或者粘贴公司制作的铭牌。9.按键刻字需明确每个按键及开关的用途和作用。10.按键较大如；急停开关类，需加白色赛钢保护。赛钢高度不得低于开关弹起最高点11.设计时必须考虑功能使用寿命，可操作性，美观等要点，要做到测试稳定使用寿命长，外型美观人性化操作。12.治具需使用绿黄色底线，长度80-100CM。一段装鳄鱼夹此外一段装圆形或者钳形端子。5.2.2测试系
