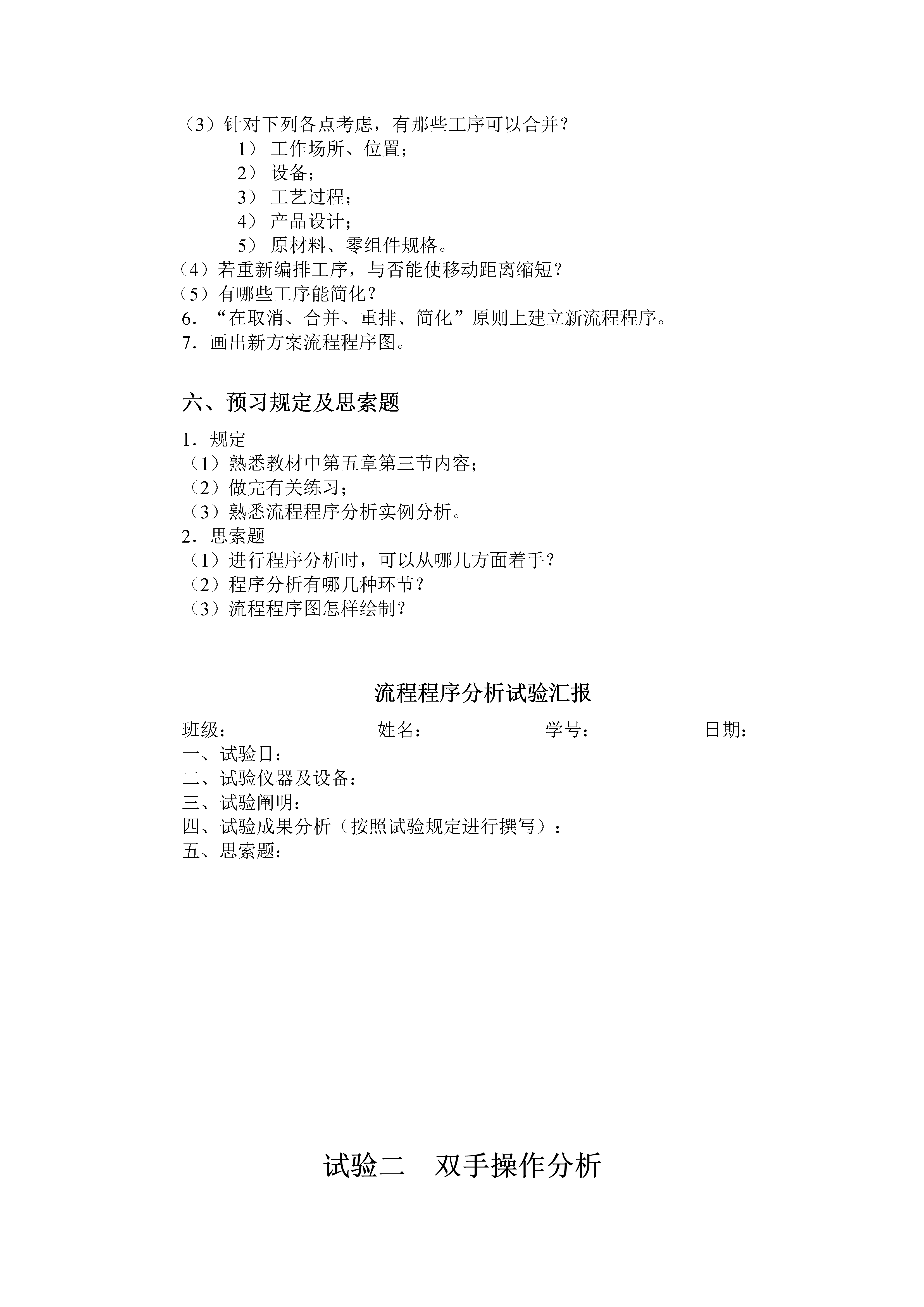

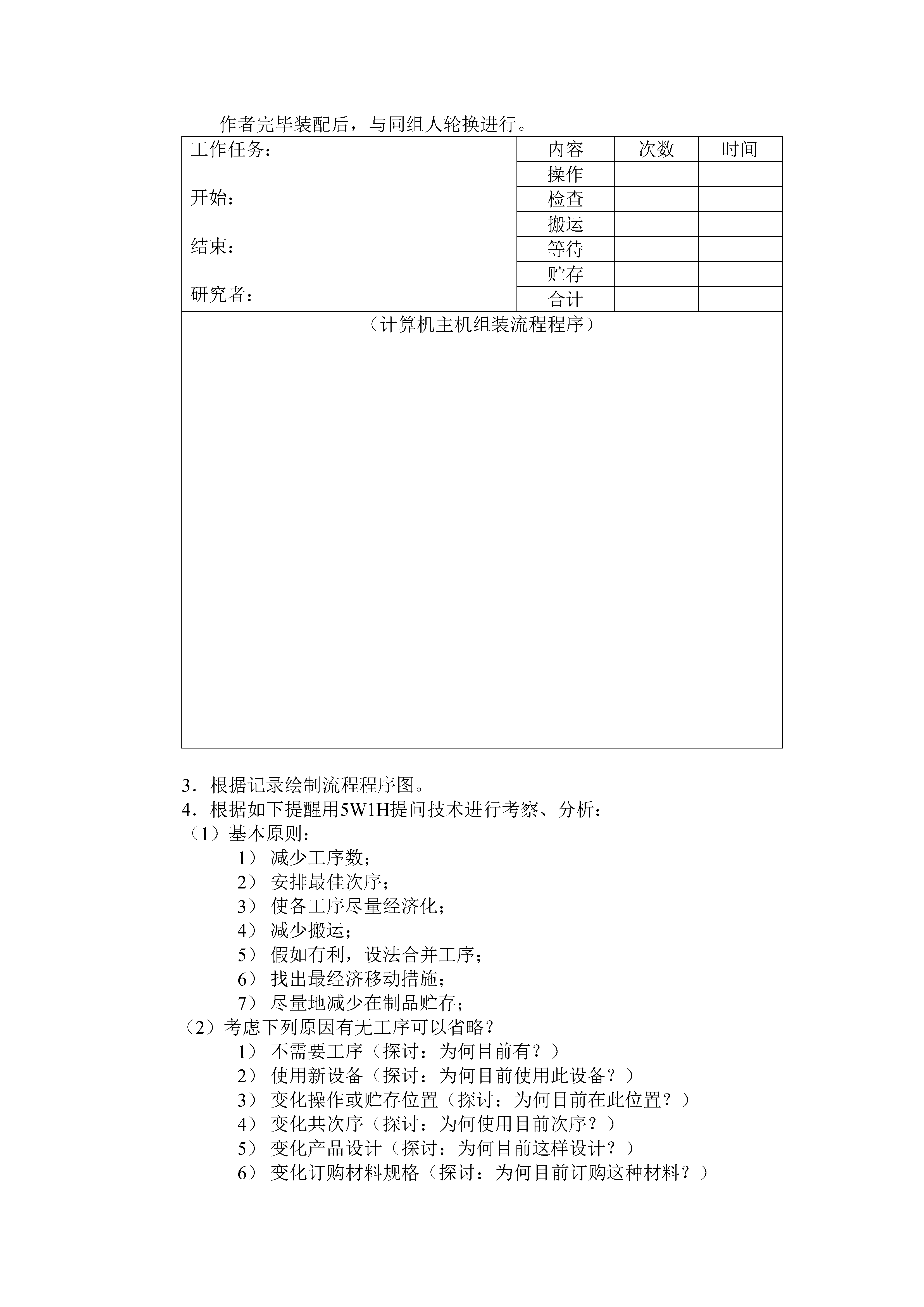

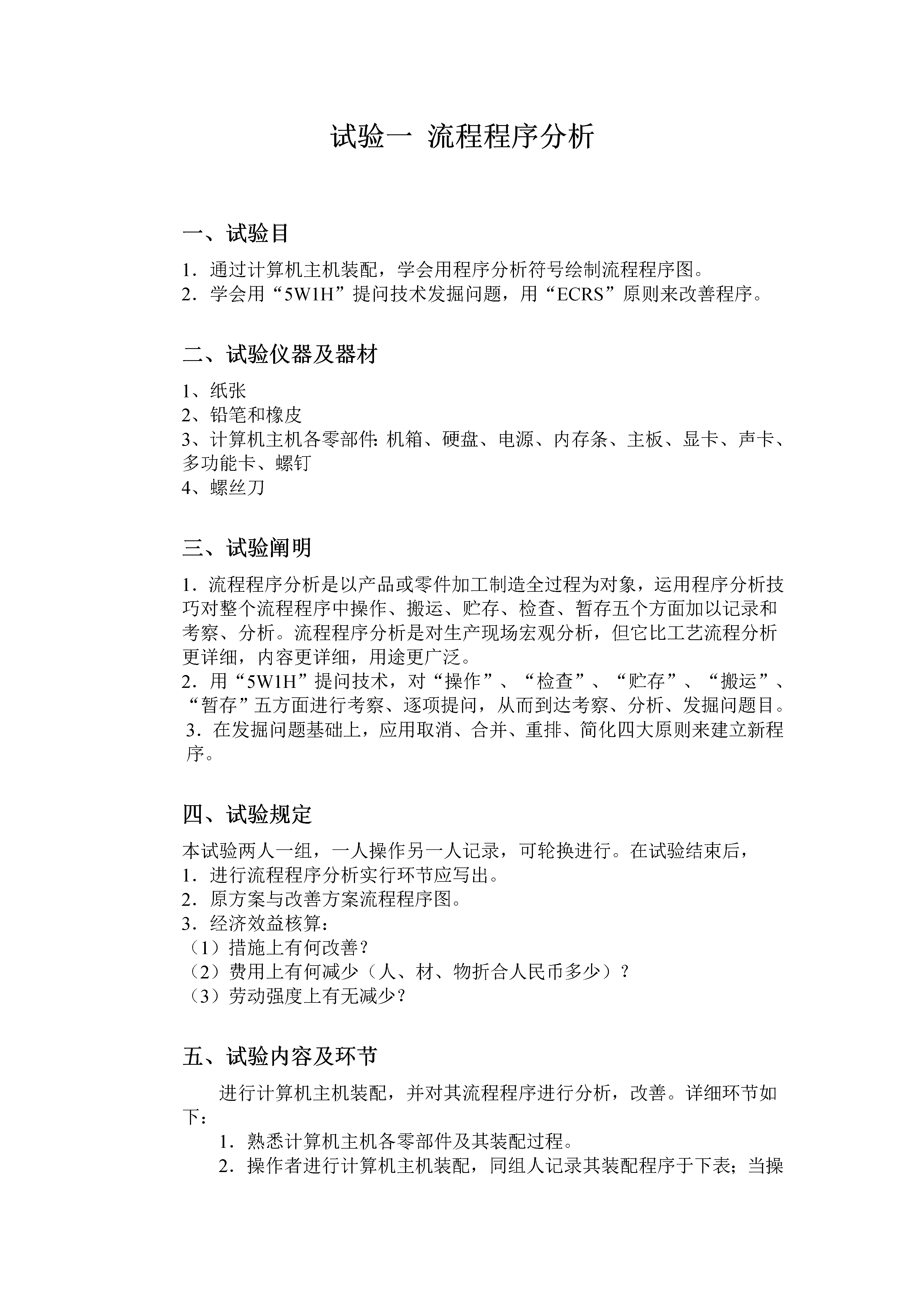

试验一流程程序分析一、试验目1．通过计算机主机装配，学会用程序分析符号绘制流程程序图。2．学会用“5W1H”提问技术发掘问题，用“ECRS”原则来改善程序。二、试验仪器及器材1、纸张2、铅笔和橡皮3、计算机主机各零部件：机箱、硬盘、电源、内存条、主板、显卡、声卡、多功能卡、螺钉4、螺丝刀三、试验阐明1．流程程序分析是以产品或零件加工制造全过程为对象，运用程序分析技巧对整个流程程序中操作、搬运、贮存、检查、暂存五个方面加以记录和考察、分析。流程程序分析是对生产现场宏观分析，但它比工艺流程分析更详细，内容更详细，用途更广泛。2．用“5W1H”提问技术，对“操作”、“检查”、“贮存”、“搬运”、“暂存”五方面进行考察、逐项提问，从而到达考察、分析、发掘问题目。3．在发掘问题基础上，应用取消、合并、重排、简化四大原则来建立新程序。四、试验规定本试验两人一组，一人操作另一人记录，可轮换进行。在试验结束后，1．进行流程程序分析实行环节应写出。2．原方案与改善方案流程程序图。3．经济效益核算：（1）措施上有何改善？（2）费用上有何减少（人、材、物折合人民币多少）？（3）劳动强度上有无减少？五、试验内容及环节进行计算机主机装配，并对其流程程序进行分析，改善。详细环节如下：1．熟悉计算机主机各零部件及其装配过程。2．操作者进行计算机主机装配，同组人记录其装配程序于下表；当操作者完毕装配后，与同组人轮换进行。工作任务：开始：结束：研究者：内容次数时间操作检查搬运等待贮存合计（计算机主机组装流程程序）3．根据记录绘制流程程序图。4．根据如下提醒用5W1H提问技术进行考察、分析：（1）基本原则：减少工序数；安排最佳次序；使各工序尽量经济化；减少搬运；假如有利，设法合并工序；找出最经济移动措施；尽量地减少在制品贮存；（2）考虑下列原因有无工序可以省略？不需要工序（探讨：为何目前有？）使用新设备（探讨：为何目前使用此设备？）变化操作或贮存位置（探讨：为何目前在此位置？）变化共次序（探讨：为何使用目前次序？）变化产品设计（探讨：为何目前这样设计？）变化订购材料规格（探讨：为何目前订购这种材料？）（3）针对下列各点考虑，有那些工序可以合并？工作场所、位置；设备；工艺过程；产品设计；原材料、零组件规格。（4）若重新编排工序，与否能使移动距离缩短？（5）有哪些工序能简化？6．“在取消、合并、重排、简化”原则上建立新流程程序。7．画出新方案流程程序图。六、预习规定及思索题1．规定（1）熟悉教材中第五章第三节内容；（2）做完有关练习；（3）熟悉流程程序分析实例分析。2．思索题（1）进行程序分析时，可以从哪几方面着手？（2）程序分析有哪几种环节？（3）流程程序图怎样绘制？流程程序分析试验汇报班级：姓名：学号：日期：一、试验目：二、试验仪器及设备：三、试验阐明：四、试验成果分析（按照试验规定进行撰写）：五、思索题：试验二双手操作分析一、试验目1、学习绘制双手操作图。2、学会对双手操作图所记录现实状况进行分析二、试验仪器及器材1、纸张、铅笔、橡皮2、电脑、网络摄像头3、网络摄像头驱动及应用软件附：网络摄像头驱动及应用程序使用阐明（1）VP-EYE控制面板这个程序是执行PC摄影机有关应用程序进入点。总共有七个程序进入点。每一种进入点会连接到一种尤其应用程序。假如您在安装时候选择“开始菜单”，当您在系统控制面板中单击“开始”，PC-EYE控制面板会出目前“开始菜单”上。假如您在安装时候选择“自动启动”，这个程序会在“Windows”启动后自动执行。您必须先安装MicrosoftNetMeeting应用程序，才能执行NetMeeting。①PhotoEZ(AlbumMaker)（电子相册）：影像处理与管理程序。它可以从PC摄影机捕捉影像，并将影像保留在您硬盘机内。您也可以将影像保留在电子相册以便管理使用。这个程序有诸多功能让您修改、处理及增强影像。②PhotoSpecialEffects（影像特效）：影像特效处理程序。它有二十个特效功能。您可以随意排列组合这些特效功能而得到意想不到之成果。③PhotoGreetingCard(艺术卡片)：拥有一百多张卡片与修改卡片之程序。在您选定卡片後，可以用PC摄影机捕捉影像并放入卡片。您也可以在卡片上加入文字。这个程序可以让您制作属于您自己卡片。④VideoMonitor（影像监控）：这个程序可以让您控制PC摄影机并可录像至文献，或是捕捉一张影像并保留在电脑。它也可以将所录下之影像重新播放。⑤VideoE-Mail（视频邮件）：这个程序使用专门之影像及声音压缩技术将PC摄影机所录制之资料压缩成很小文献，并透过Internet以电子邮件方式传送出去。⑥NetMeeting（视频会议）：这个程序使用原则之通讯协定与影像及声音压缩技术将PC摄影机
