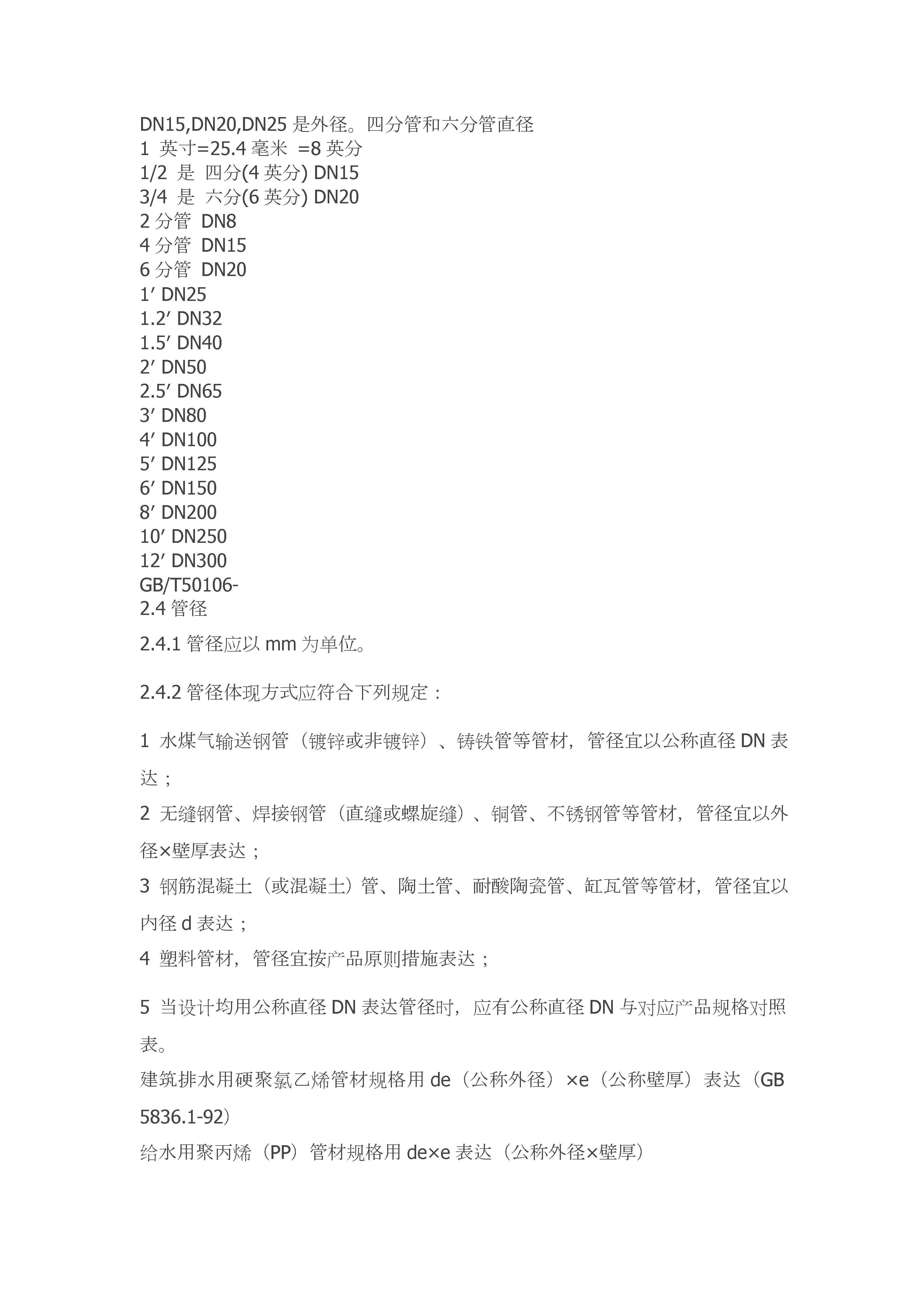

来自英制一英寸（吋）=8英分=2.54cm（厘米）。4分是英制管道直径长度叫法，即1/2英寸．等于公制15mm.1英寸等于8分.合公制25.4mm.6分＝3/4英寸＝20mm（公制）4分＝1/2英寸＝15mm（公制）解释那么多有什么用，指是公称直径，假如是公制管（国内）相对管子外径DN1518mm，DN2025mm，DN2532mm，DN3238mm，DN4045mm，DN5057mm，DN6576mm，DN8089mm，DN100108mm，DN125133mm，DN150159mm,DN200219mm，DN250273mm，DN300325mm,假如需要我会在继续一一列举管径对照DN15——1/2寸（4分管）DN20——3/4寸（6分管）DN25——1寸DN32——寸二DN40——寸半DN50——二寸DN70——76mm(二寸半)DN80——89mm（三寸）DN100——108mm(四寸)DN125——133mmDN150——159mmDN200——219mmDN250——273mmDN300——325mmDN350——377mmDN400——426mmDN450——478mm一般状况下，铸铁管和球墨铸铁管、钢筋混凝土管、镀锌钢管、焊接钢管都是用DN来表达，称为管道公称直径。一般来说，《给水排水制图原则》上均有规定，水煤气输送钢管（镀锌或非镀锌），铸铁管等管材，管径宜以公称直径DN表达；无缝钢管，焊接钢管，铜管，等宜以外径X壁厚表达。如：D159X6，表达公称直径为DN150钢管；钢精混凝土管以内径d表达（如d230,d380）等.是外径,单位是MMDN15,DN20,DN25是外径。四分管和六分管直径1英寸=25.4毫米=8英分1/2是四分(4英分)DN153/4是六分(6英分)DN202分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-2.4管径2.4.1管径应以mm为单位。2.4.2管径体现方式应符合下列规定：1水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表达；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表达；3钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表达；4塑料管材，管径宜按产品原则措施表达；5当设计均用公称直径DN表达管径时，应有公称直径DN与对应产品规格对照表。建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表达（GB5836.1-92）给水用聚丙烯（PP）管材规格用de×e表达（公称外径×壁厚）伴随人们生活水平、环境保护意识提高以及对健康关注，在给排水领域掀起了一场建材行业绿色革命。据大量水质监测数据表明：采用冷镀锌钢管后，一般使用寿命不到5年就锈蚀，铁腥味严重。居民纷纷向政府部门投诉，导致一种社会问题。塑料管材与老式金属管道相比，具有自重轻、耐腐蚀、耐压强度高、卫生安全、水流阻力小、节省能源、节省金属、改善生活环境、使用寿命长、安装以便等特点，受到了管道工程界青睐并占据了相称重要位置，形成一种势不可当发展趋势。塑料管特点及应用［一］聚丙烯管（PPR）（1）在目前建筑安装工程中，采暖和给水用大多是PPR管材（件）。其长处是安装以便快捷、经济合用环境保护、重量轻、卫生无毒、耐热性好、耐腐蚀、保温性能好、寿命长等长处。管径比公称直径大一号。如PPR32就相称于DN25，PPR63就相称于DN50.管径详细分为DN20、DN25、DN32、DN40、DN50、DN63、DN75、DN90、DN110.管件种类繁多三通、弯头、管箍、变径、管堵、管卡、支架、吊架。分冷热水管，冷水管为带绿色条管，热水管为带红色条管。阀门有PPR球阀、截止阀、蝶阀、闸阀、有外为PPR材料内为铜芯。（2）管道连接方式有焊接、热熔和螺纹连接等方式。PPR管用热熔连接最为可靠，操作以便，气密性好，接口强度高。管道连接采用手持式熔接器进行热熔连接。连接前，应先清除管道及附件上灰尘及异物。当机器红灯亮起并稳定后，对准要连接管道（件）DN〈50热熔深度为1-2MM，DN〈110热熔深度为2-4MM.连接时，无旋转地把管端插入加热套内，到达预定深度。同步，无旋转地把管件推到加热头上加热，到达加热时间后，立即把管子与管件从加热套与加热头上同步取下，迅速无旋转地、均匀用力插入到所规定深度，使接头处形成均匀凸缘。在规定加热时间内，刚熔接好接头还可进行校正，但严禁旋转。管材和管件加热时，应防止加热过度，使厚度变薄。管材在管配件内变形。在热熔插管和校正时，严禁旋转。操作现场不得有明
