脚手架架在楼板上计算书三层雨蓬.docx

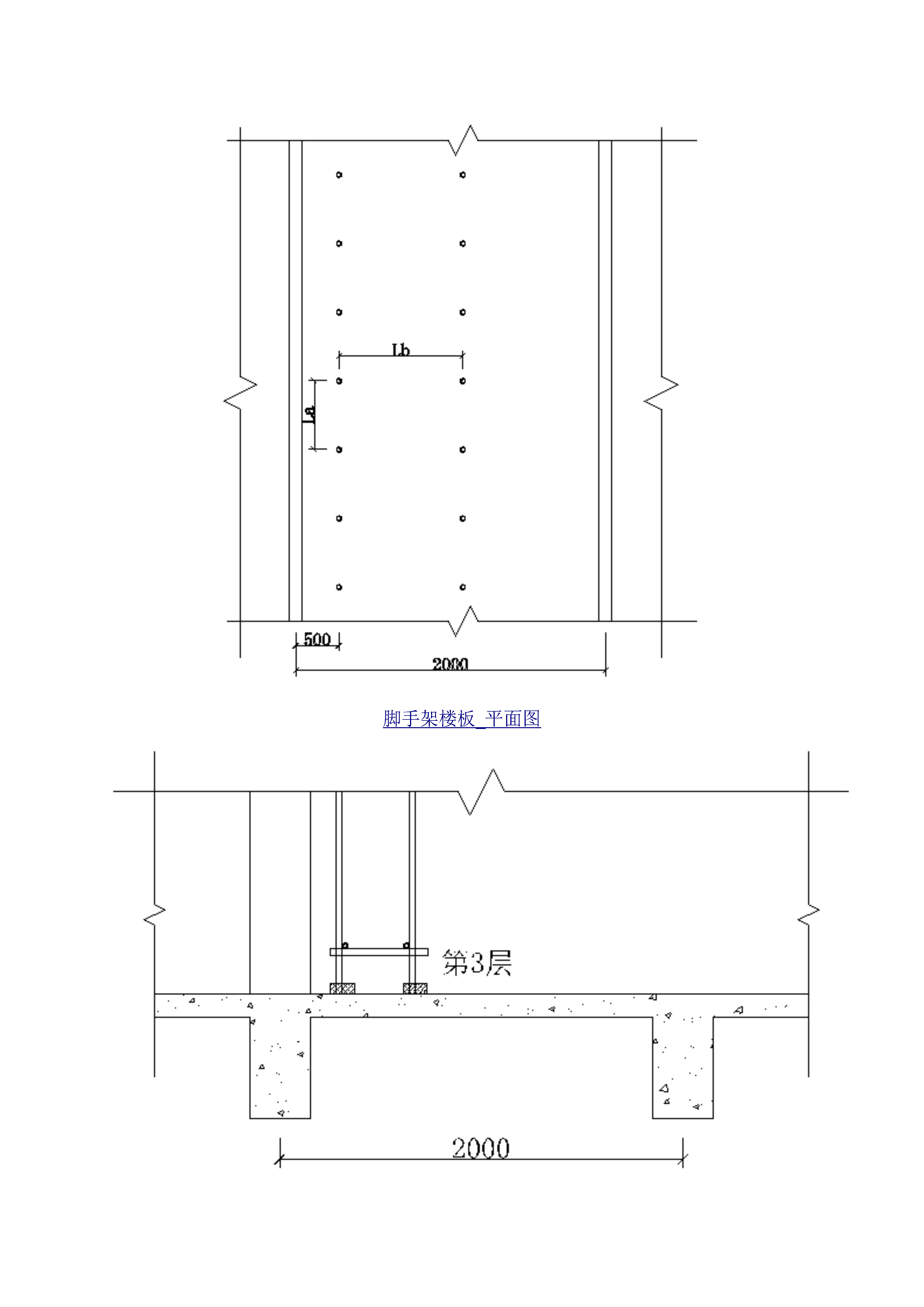

脚手架架在楼板上计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20232、《混凝土结构设计规范》GB50010-2023一、工程属性脚手架基础所在楼层数3第3层混凝土楼板厚度h3(mm)120单向板的计算跨度Lo(m)2单向板的计算跨数1楼盖板配筋信息表楼层钢筋位置配筋量及等级钢筋面积（mm2）第3层正筋HRB400Ф8@200ASX=251.2负筋HRB400Ф8@200ASX，=251.2二、支架搭设参数1、脚手架搭设参数脚手架搭设方式平行长边脚手架内排立杆离楼板长边距离a1(m)0.5立杆排数N2立杆底部垫板尺寸(m)【a×b】0.2×0.2立杆纵、横向间距(m)【la×lb】1.2×1设计简图如下：脚手架楼板_平面图脚手架楼板_立面图三、荷载参数每根立杆传递荷载qk(kN)10.22板上活荷载标准值Qk(kN/m2)1钢筋混凝土自重标准值NG1K(kN/m3)25.1四、各楼层荷载计算1、第3层荷载计算钢筋弹性模量Es(N/mm2)210000砼弹性模量Ec(N/mm2)28000砼的龄期T(天)28砼的强度等级C35砼的实测抗压强度fc(N/mm2)16.7砼的实测抗拉强度ft(N/mm2)1.57脚手架立杆传递荷载标准值：qk=10.22kN;板的计算跨度：l=Lo=2.00m立杆荷载作用间距：e=la=1.20m立杆底垫板作用面平行于板跨宽度：bcx=btx+2s+h=a+2s+hi=0.20+0+0.12=0.32m立杆底垫板作用面垂直于板跨宽度：bcy=bty+2s+h=b+2s+hi=0.20+0+0.12=0.32ms为垫板的厚度，此处忽略不计。当bcx≥bcy，bcy≤0.6*l，bcx≤l时，b=bcy+0.7*l=0.32+0.7*2.00=1.72m以位于中间部位的立杆作为计算对象，拟定其有效荷载作用分布宽度：当e<b时，荷载的有效分布宽度应予折减，b，=e=1.20m得：Mmax=5.11kN.m等效楼面均布活荷载标准值：q=8Mmax/(bl2)=8*5.11/(1.20×2.002)=8.52kN/m2楼盖自重荷载标准值：g3=h3/1000*NG1K=120/1000*25=3.01板计算单元活荷载标准值：q3=q+Qk=8.52+1.00=9.522、各楼层荷载分派假设层间支架刚度无穷大，则有各层挠度变形相等，即：Pi/Ei=Pi-1/Ei-1=Pi-2/Ei-2……则有：Pi‘=(Ei‘∑Pi)/(∑Ei)根据此假设，各层楼盖承受荷载经模板支架分派后的设计值为：楼层各楼层混凝土弹性模量Eci(MPa)楼盖自重荷载标准值gi(kN/m2)立杆传递荷载标准值qi(kN/m2)分派后各楼层恒载的设计值Gi(kN/m2)分派后各楼层活载的设计值Qi(kN/2)328000.003.019.523.6113.32Gi=1.2(Eci/(Eci+Eci-1+Eci-2))(gi+gi-1+gi-2)Qi=1.4(Eci/(Eci+Eci-1+Eci-2))(qi+qi-1+qi-2)五、板单元内力计算1、第3层内力计算脚手架楼板_第3层钢筋布置图第3层板单元内力计算由于计算单元取连续板块其中之一，故需计算本层折算荷载组合设计值：F3＝G3+Q3＝16.938kN/m2；按简支梁均布荷载计算Mmax＋=2.822kN·m，Mmax－=-5.645kN·m；第3层板正截面承载力验算公式类型参数剖析使用条件Mu=α1αsfcbh02Mu板正截面极限承载弯矩用于单筋截面α1截面最大正应力值与混凝土抗压强度fc的比值，低于C50混凝土α1取1.0αs截面抵抗矩系数fc混凝土抗压强度标准值，参照上述修正系数修改h0计算单元截面有效高度，短跨方向取h-20mm，长跨方向取h-30mm，其中h是板厚Mu=α1αsfcbh02+fy'As'(h0-αs')fy'受压区钢筋抗拉强度标准值用于双筋截面As'受压区钢筋总面积αs'纵向受压钢筋合力点至受压区边沿的距离默认取20mmMu=fyAs(h0-αs')fy钢筋抗拉强度标准值用于双筋截面当χ<2αs'时As受拉钢筋总面积ξ=Asfy/(fcα1bh0)ξξ---受压区相对高度，ξ=Asfy/(fcα1bh0)χ=(fyAs-fy'As')/(α1fcb)χ混凝土受压区高度矩形截面受压区高度As(mm2)fy(N/mm2)h0=h-20(mm)α1fc(Mpa)b(mm)fy'(N/mm2)As'(mm2)χ(mm)αs'比较251.327360100116.71000360251.327020χ<2αs'矩形截面相对受压区高度As(mm2)fy(N/mm2)b(mm)h0=h-20(mm)fcm(N/mm2)ζ251.327360100010016.
