幕墙拉索张力测量仪说明书.doc

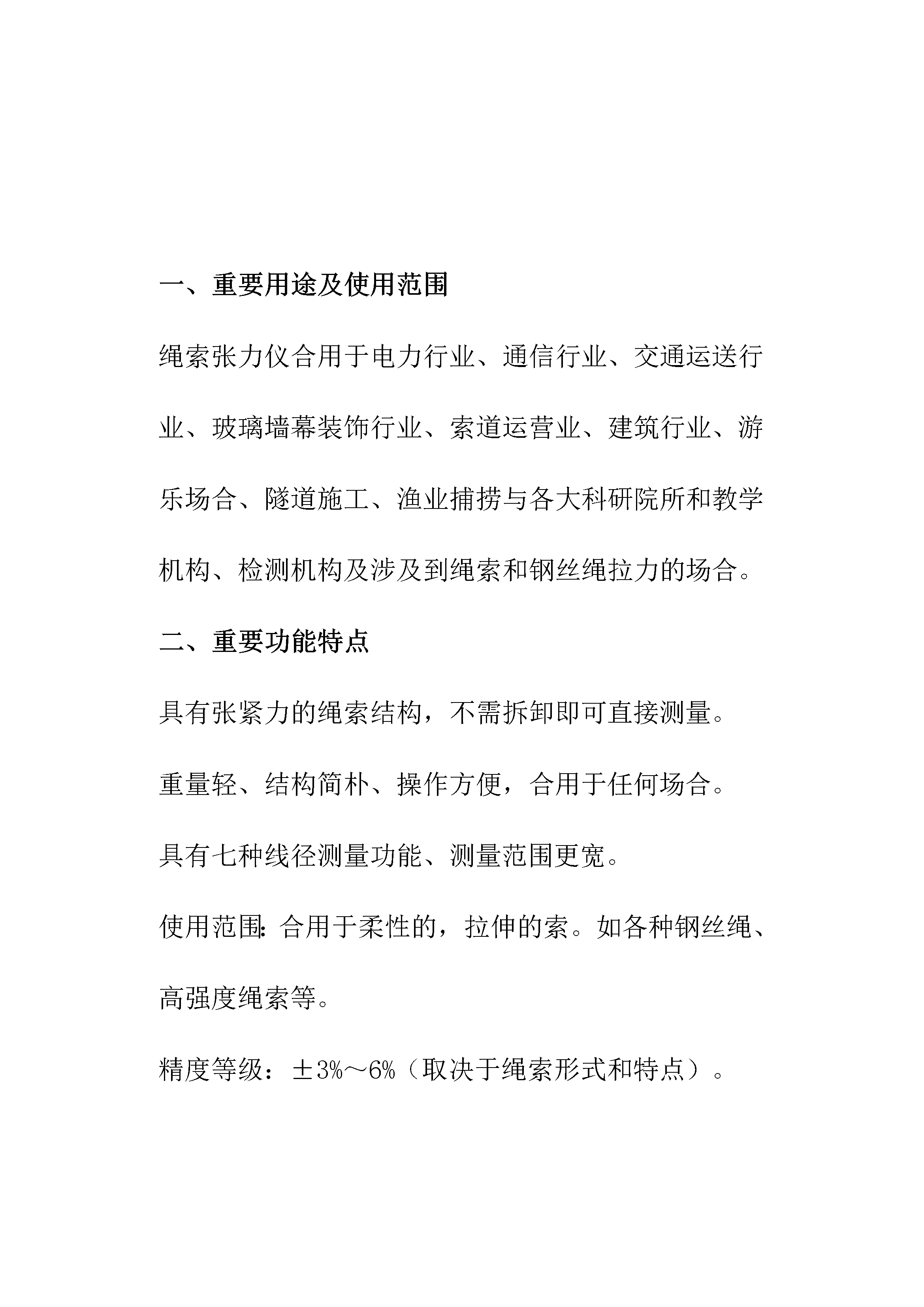

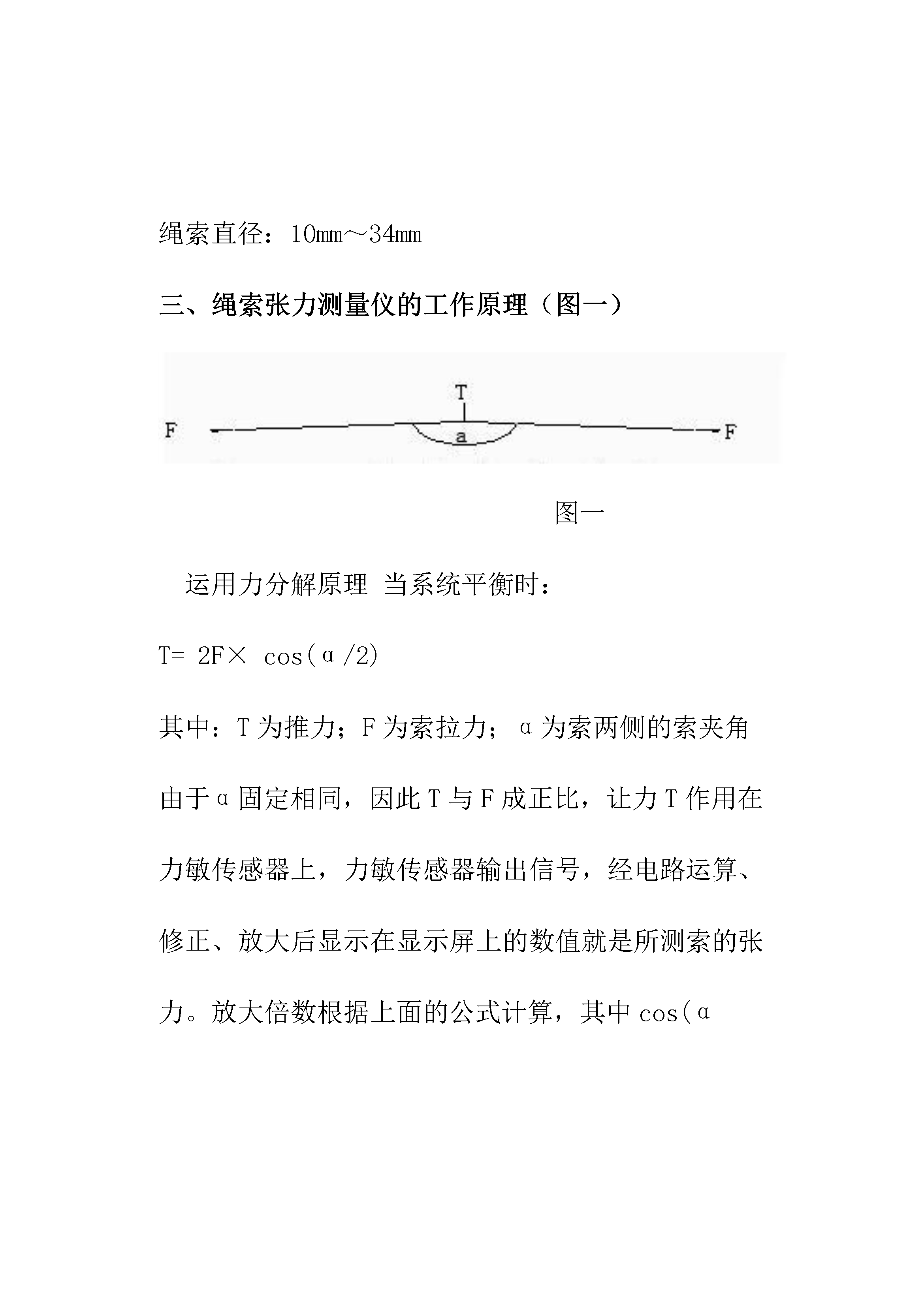

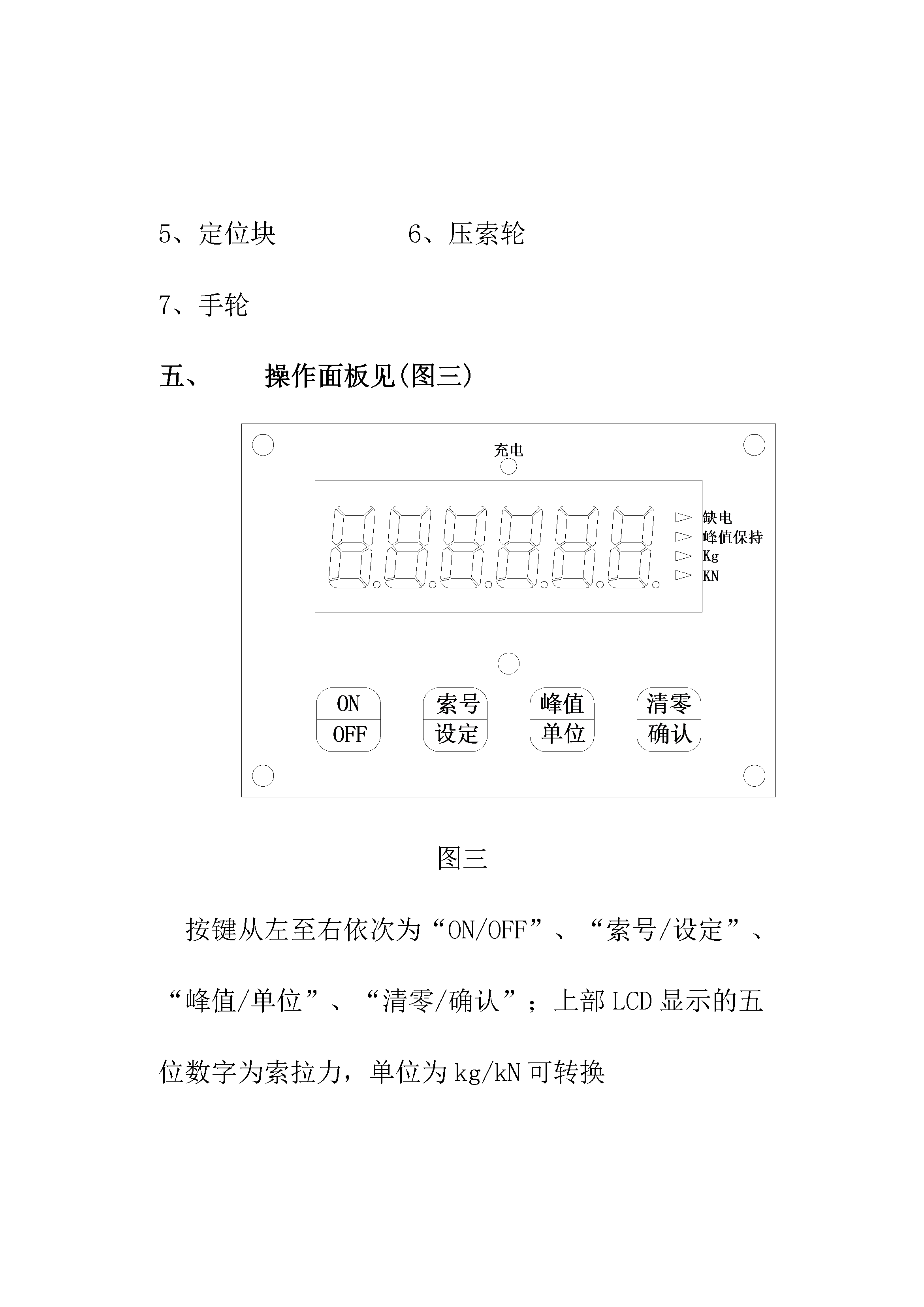

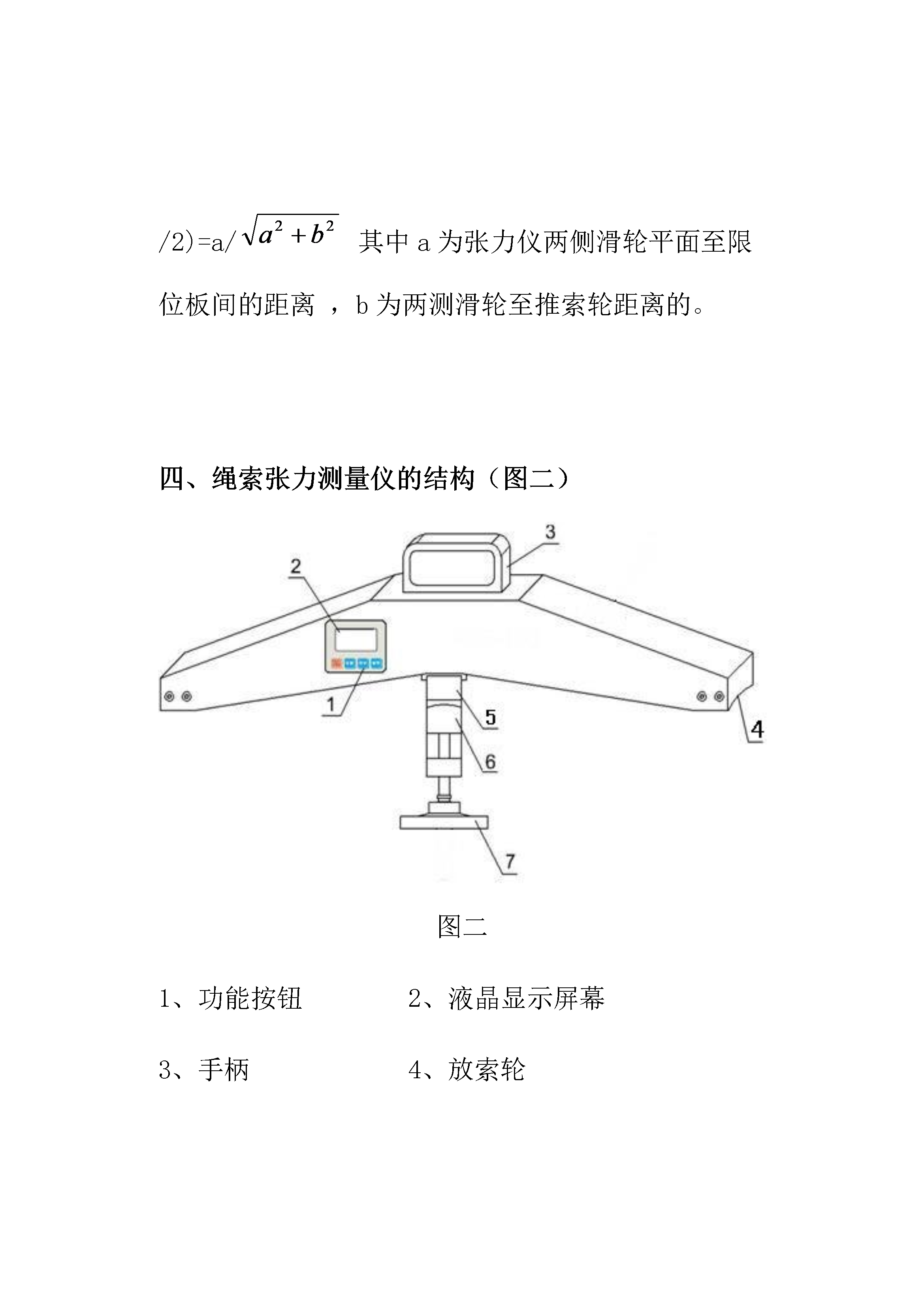

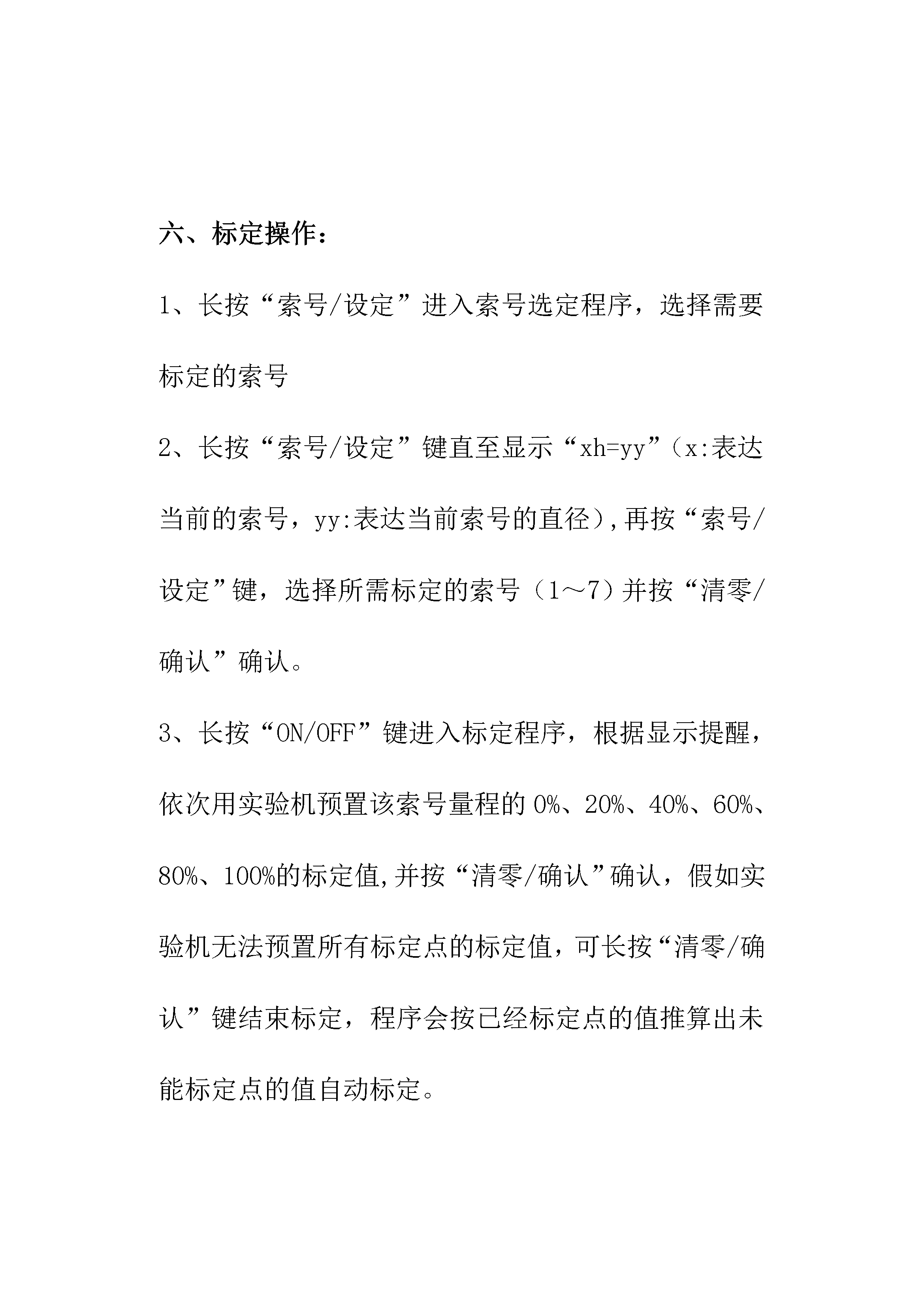

一、重要用途及使用范围绳索张力仪合用于电力行业、通信行业、交通运送行业、玻璃墙幕装饰行业、索道运营业、建筑行业、游乐场合、隧道施工、渔业捕捞与各大科研院所和教学机构、检测机构及涉及到绳索和钢丝绳拉力的场合。二、重要功能特点具有张紧力的绳索结构，不需拆卸即可直接测量。重量轻、结构简朴、操作方便，合用于任何场合。具有七种线径测量功能、测量范围更宽。使用范围：合用于柔性的，拉伸的索。如各种钢丝绳、高强度绳索等。精度等级：±3%～6%（取决于绳索形式和特点）。绳索直径：10mm～34mm三、绳索张力测量仪的工作原理（图一）图一运用力分解原理当系统平衡时：T=2F×cos(α/2)其中：T为推力；F为索拉力；α为索两侧的索夹角由于α固定相同，因此T与F成正比，让力T作用在力敏传感器上，力敏传感器输出信号，经电路运算、修正、放大后显示在显示屏上的数值就是所测索的张力。放大倍数根据上面的公式计算，其中cos(α/2)=a/EQ其中a为张力仪两侧滑轮平面至限位板间的距离，b为两测滑轮至推索轮距离的。四、绳索张力测量仪的结构（图二）图二1、功能按钮2、液晶显示屏幕3、手柄4、放索轮5、定位块6、压索轮7、手轮五、操作面板见(图三)图三按键从左至右依次为“ON/OFF”、“索号/设定”、“峰值/单位”、“清零/确认”；上部LCD显示的五位数字为索拉力，单位为kg/kN可转换六、标定操作：1、长按“索号/设定”进入索号选定程序，选择需要标定的索号2、长按“索号/设定”键直至显示“xh=yy”（x:表达当前的索号，yy:表达当前索号的直径）,再按“索号/设定”键，选择所需标定的索号（1～7）并按“清零/确认”确认。3、长按“ON/OFF”键进入标定程序，根据显示提醒，依次用实验机预置该索号量程的0%、20%、40%、60%、80%、100%的标定值,并按“清零/确认”确认，假如实验机无法预置所有标定点的标定值，可长按“清零/确认”键结束标定，程序会按已经标定点的值推算出未能标定点的值自动标定。4、标定完毕后将自动保存数据并退出标定程序，返回至测试状态5、回到测量状态后反复以上环节标定其他索号。七、测力操作；1、按“ON/OFF”既进入前次测力的索号测力状态，可以直接测量相同索号钢索。2、长按“索号/设定”进入索号选定程序，选择需要标定的索号，按“清零/确认”键确认。3、钢索卡入轮槽并按“清零/确认”键清零4、旋紧手轮至钢索顶到限位即显示钢索拉力。5、没有任何操作，30分钟自动关机6、测毕关掉按“ON/OFF”键关掉电源。7、不同量程索力测定仪标定的索号如下表：SL—10SL—20SL—30索号直径标定量程（T）索号直径标定量程（T）索号直径标定量程（T）1φ1051φ≤16101φ≤22152φ1252φ18102φ24153φ14103φ20153φ26204φ16104φ22154φ28205φ18105φ24205φ30306φ20106φ26206φ32307φ22107φ28207φ3430八、注意事项及维修保养1、手提张力仪时应握在手柄上，请勿握住手轮倒提，以免传感器损坏；2、防止高温、过潮，防止灰尘、腐蚀性介质及水等侵入仪器；3、对不经常使用的部件应保持清洁并做防锈解决；4、定期检查，保持仪器零部件的完整；5、每年检定一次；6、记载使用、维修情况；7、长时间不使用，应定期给机器通电并使其适当运营。检查记录本公司所有出厂张力仪均通过检查。检查设备为精度1级的拉力实验机。测试对象为直径22-34mm的钢索检查日期：2023-05-04标定点0、6000、12023、18000、24000、30000序号比对值张力仪读数偏差%118000179600.2%212420126201.6%3835080403.9%417920179000.1%5898089000.9%6612060101.8%717980178900.5%812690125401.2%9631062001.8%1017950178990.3%111018099901.9%12634061013.9%.通过全面检查，本机性能良好，准予出厂。
