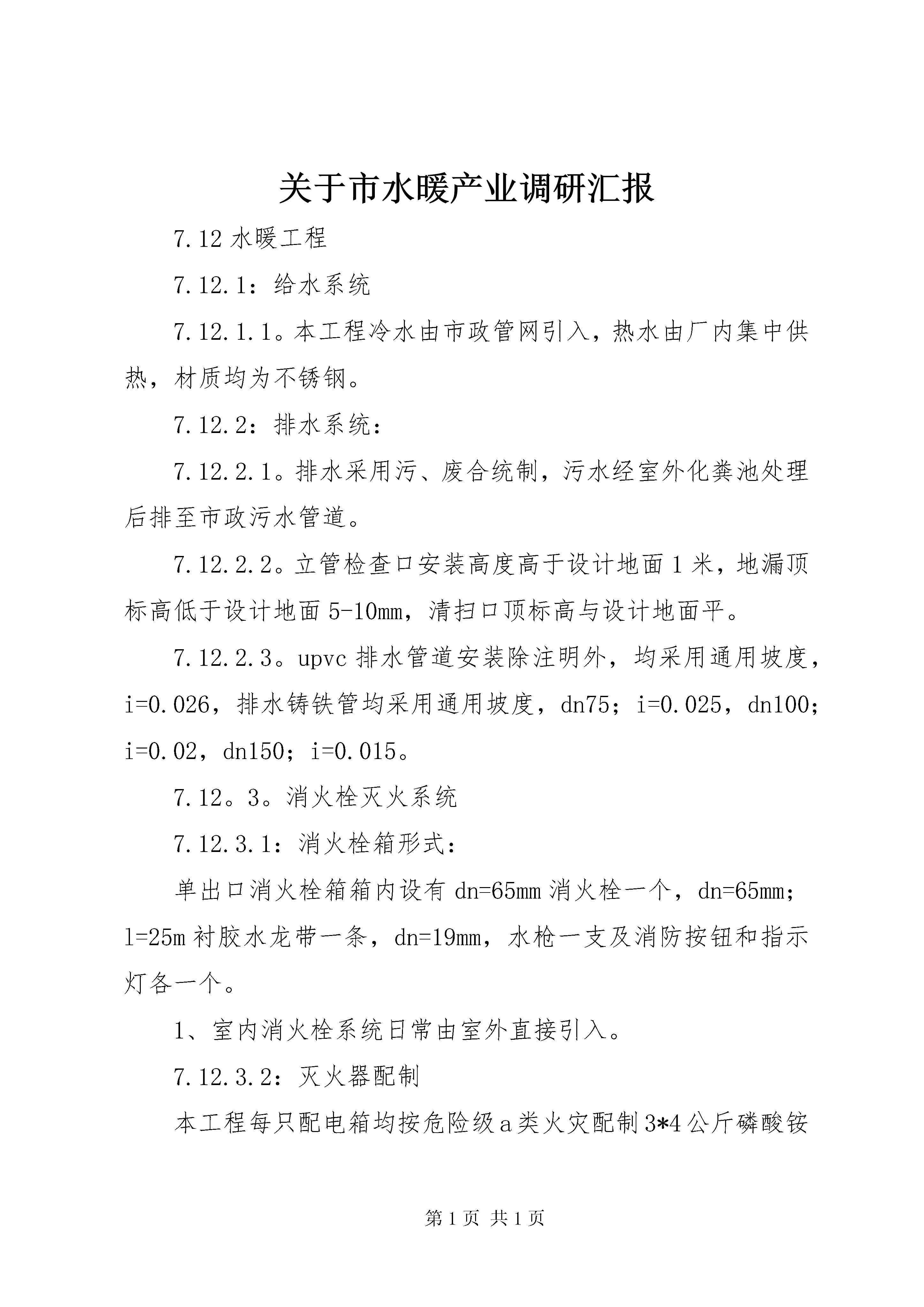

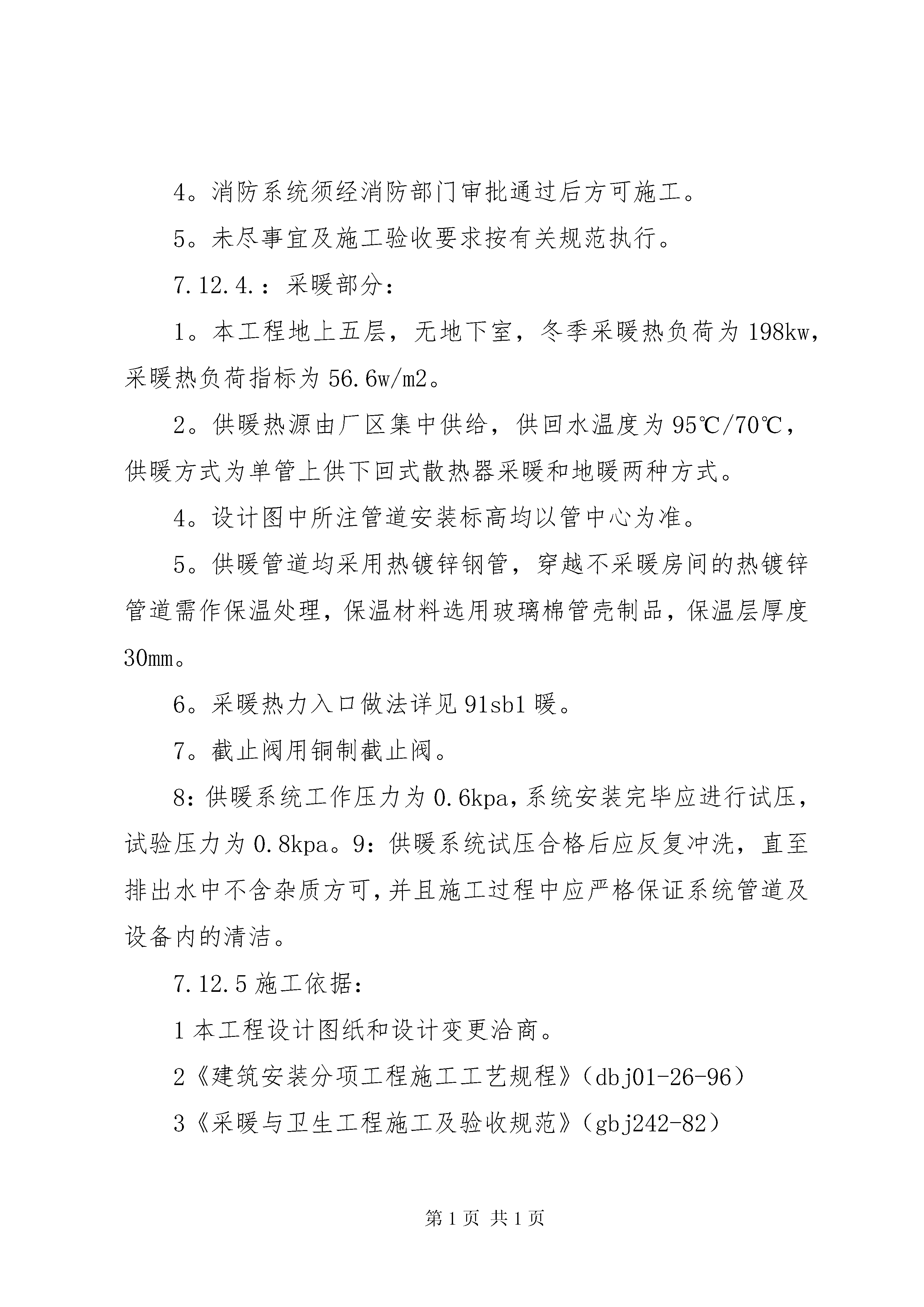

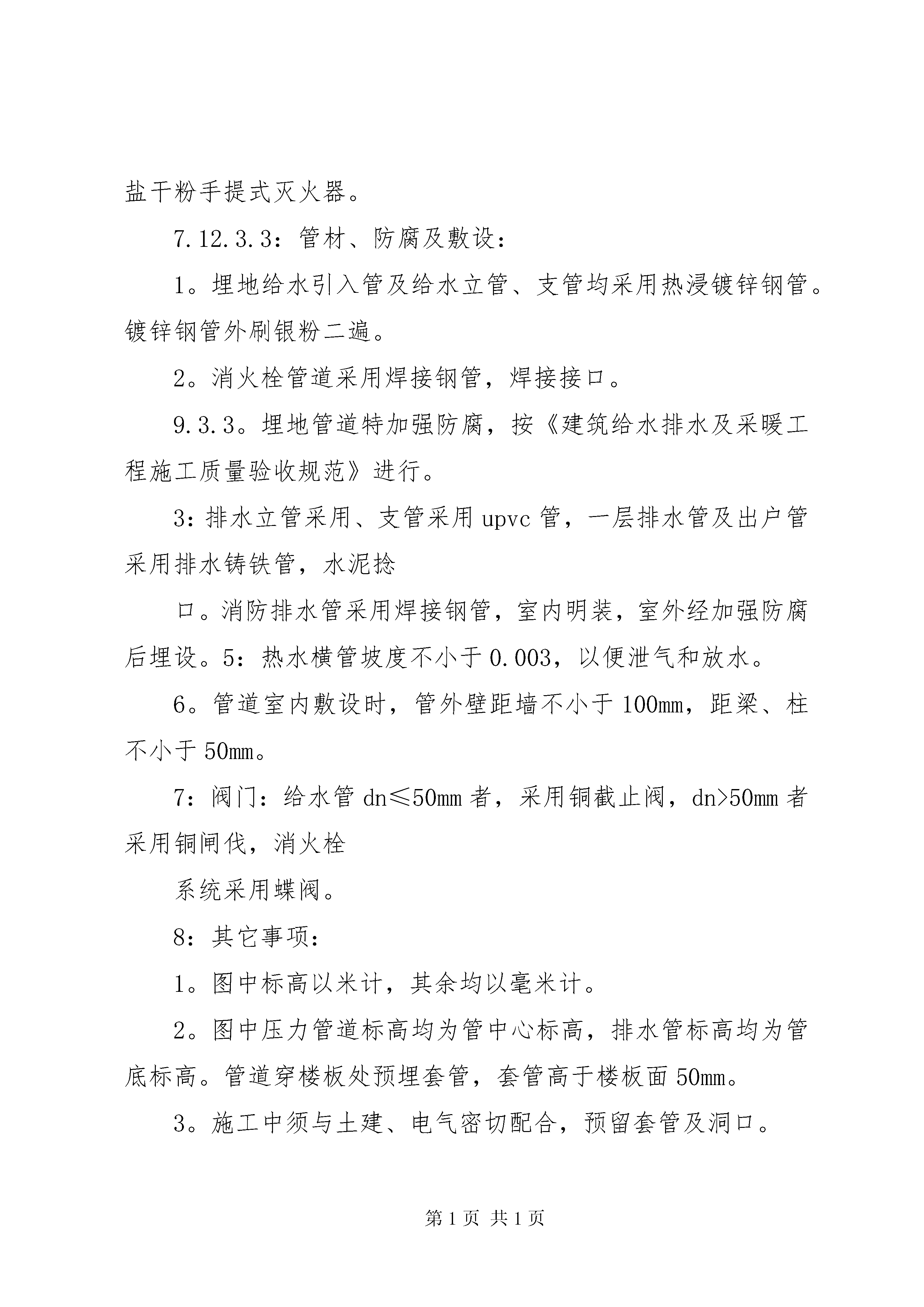

关于市水暖产业调研汇报7.12水暖工程7.12.1：给水系统7.12.1.1。本工程冷水由市政管网引入，热水由厂内集中供热，材质均为不锈钢。7.12.2：排水系统：7.12.2.1。排水采用污、废合统制，污水经室外化粪池处理后排至市政污水管道。7.12.2.2。立管检查口安装高度高于设计地面1米，地漏顶标高低于设计地面5-10mm，清扫口顶标高与设计地面平。7.12.2.3。upvc排水管道安装除注明外，均采用通用坡度，i=0.026，排水铸铁管均采用通用坡度，dn75；i=0.025，dn100；i=0.02，dn150；i=0.015。7.12。3。消火栓灭火系统7.12.3.1：消火栓箱形式：单出口消火栓箱箱内设有dn=65mm消火栓一个，dn=65mm；l=25m衬胶水龙带一条，dn=19mm，水枪一支及消防按钮和指示灯各一个。1、室内消火栓系统日常由室外直接引入。7.12.3.2：灭火器配制本工程每只配电箱均按危险级a类火灾配制3*4公斤磷酸铵盐干粉手提式灭火器。7.12.3.3：管材、防腐及敷设：1。埋地给水引入管及给水立管、支管均采用热浸镀锌钢管。镀锌钢管外刷银粉二遍。2。消火栓管道采用焊接钢管，焊接接口。9.3.3。埋地管道特加强防腐，按《建筑给水排水及采暖工程施工质量验收规范》进行。3：排水立管采用、支管采用upvc管，一层排水管及出户管采用排水铸铁管，水泥捻口。消防排水管采用焊接钢管，室内明装，室外经加强防腐后埋设。5：热水横管坡度不小于0.003，以便泄气和放水。6。管道室内敷设时，管外壁距墙不小于100mm，距梁、柱不小于50mm。7：阀门：给水管dn≤50mm者，采用铜截止阀，dn>50mm者采用铜闸伐，消火栓系统采用蝶阀。8：其它事项：1。图中标高以米计，其余均以毫米计。2。图中压力管道标高均为管中心标高，排水管标高均为管底标高。管道穿楼板处预埋套管，套管高于楼板面50mm。3。施工中须与土建、电气密切配合，预留套管及洞口。4。消防系统须经消防部门审批通过后方可施工。5。未尽事宜及施工验收要求按有关规范执行。7.12.4.：采暖部分：1。本工程地上五层，无地下室，冬季采暖热负荷为198kw，采暖热负荷指标为56.6w/m2。2。供暖热源由厂区集中供给，供回水温度为95℃/70℃，供暖方式为单管上供下回式散热器采暖和地暖两种方式。4。设计图中所注管道安装标高均以管中心为准。5。供暖管道均采用热镀锌钢管，穿越不采暖房间的热镀锌管道需作保温处理，保温材料选用玻璃棉管壳制品，保温层厚度30mm。6。采暖热力入口做法详见91sb1暖。7。截止阀用铜制截止阀。8：供暖系统工作压力为0.6kpa，系统安装完毕应进行试压，试验压力为0.8kpa。9：供暖系统试压合格后应反复冲洗，直至排出水中不含杂质方可，并且施工过程中应严格保证系统管道及设备内的清洁。7.12.5施工依据：1本工程设计图纸和设计变更洽商。2《建筑安装分项工程施工工艺规程》（dbj01-26-96）3《采暖与卫生工程施工及验收规范》（gbj242-82）4华北地区建筑设备安装通用图集（91sb-x1（2000））5《建筑给水排水及采暖工程施工质量验收规范》（gb50242-2002）6《给水排水管道工程施工及验收规范》（gb50268-97）7《建筑安装工程资料管理规程》（dbj01-51-2000）8《建筑工程施工质量验收统一标准》（gb50300-2001）7.12.6施工准备：7.12.6.1技术准备：1、工长必须熟悉施工图纸，明确各种管道、设备的位臵、标高、规格、型号、用途、走向及其它管道交叉等情况，发现问题及时和设计、监理、甲方联系，并办理变更手续，做好洽商记录，把解决问题的办法编制在技术交底中交给施工班组长。2、工长必须熟知规范、工艺规程，对建委颁布的文件及集团公司下达的各种技术措施要做到心中有数。3、对新工艺、新技术、新材料、新做法要认真领会并及时推广。7.12.6.2材料准备：1、管材等材料由工长根据工程情况提出的材料计划，材料主管可以根据材料计划清单至厂家或机电设备部门采购定货或加工。2、材料及设备进场时必须具有。厂家地址、合格证、材质单、检测报告及有关使用说明书。3、材料、设备进场工长必须做好检验记录和验收手续，不和格的产品一律退货，不准进入施工现场。4、需要加工定货的要提前把图标、尺寸技术质量要求及标准交给厂家，提货后要严格验收。7.12.6.3：机具要求：1、电焊机：2台，气焊、气割2套，台钻：1台，手电钻4把，冲击钻4把，空压机：2台，套丝机：2台，压力案子：4付，手套板：4付，卷扳机：1台，另外准备不锈钢尺、刚直角尺、角尺、量角器、划针、冲子、盒尺、铁锤、拉铆器等小件工具配备3人一组共五组。管钳子
