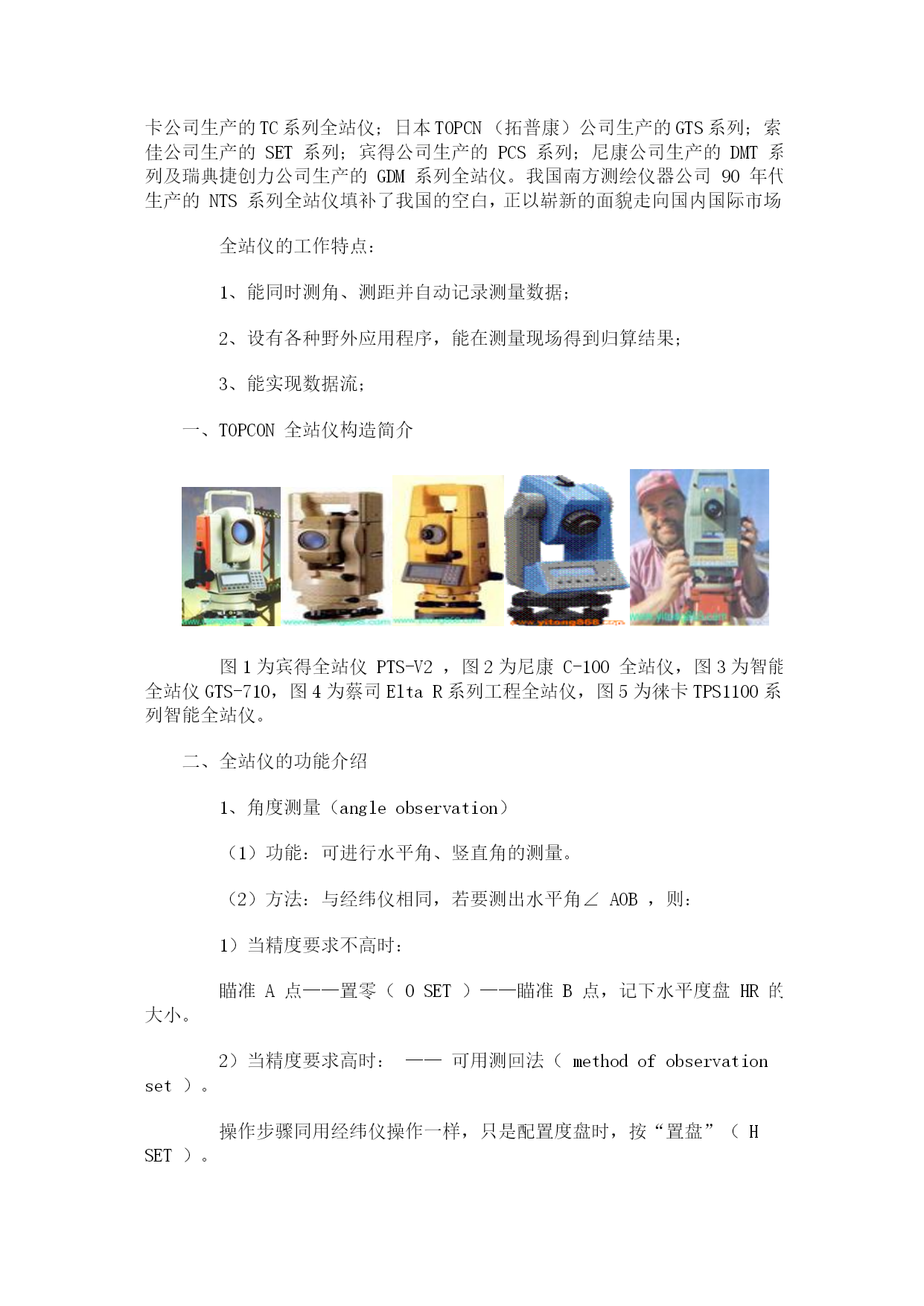

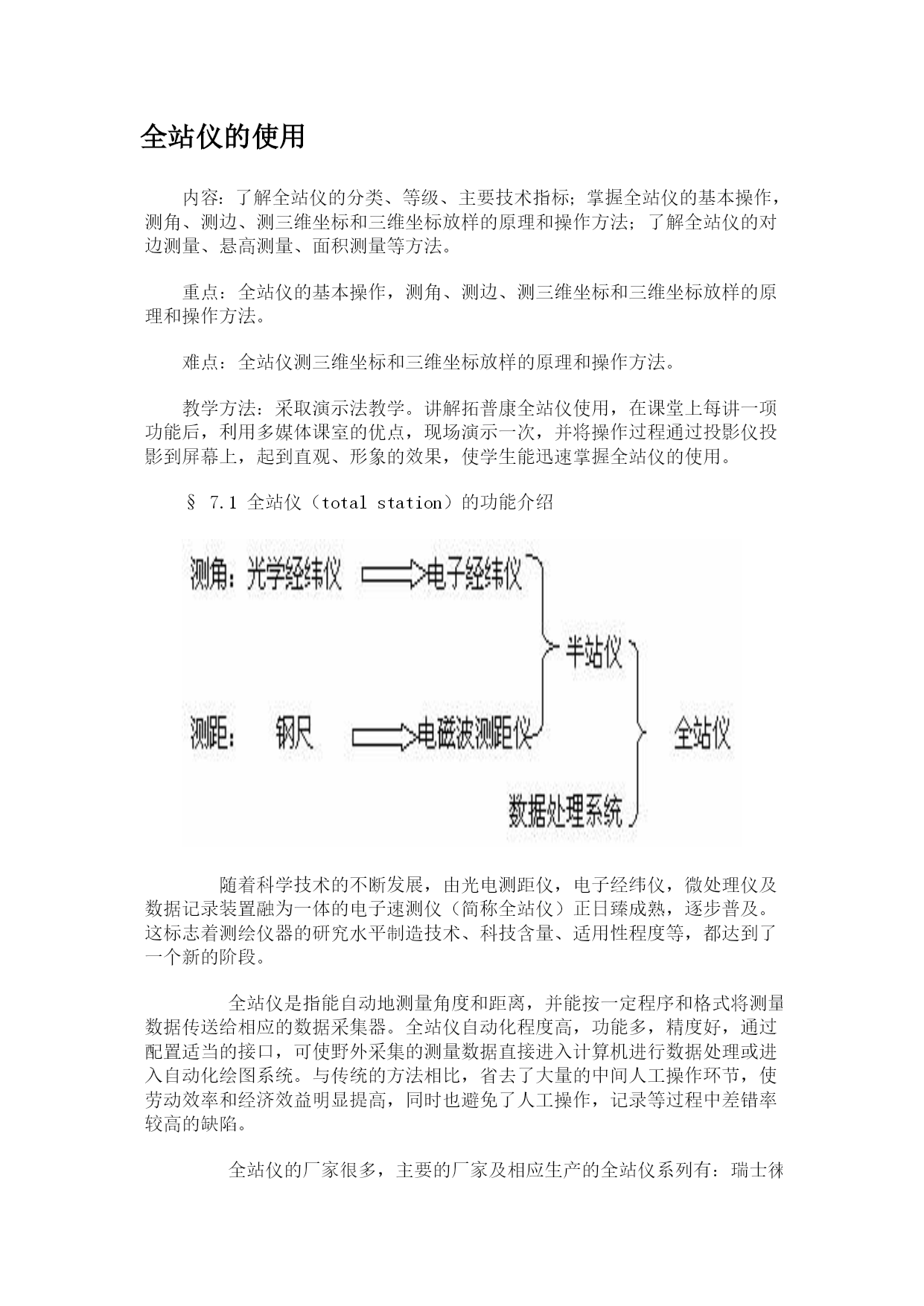

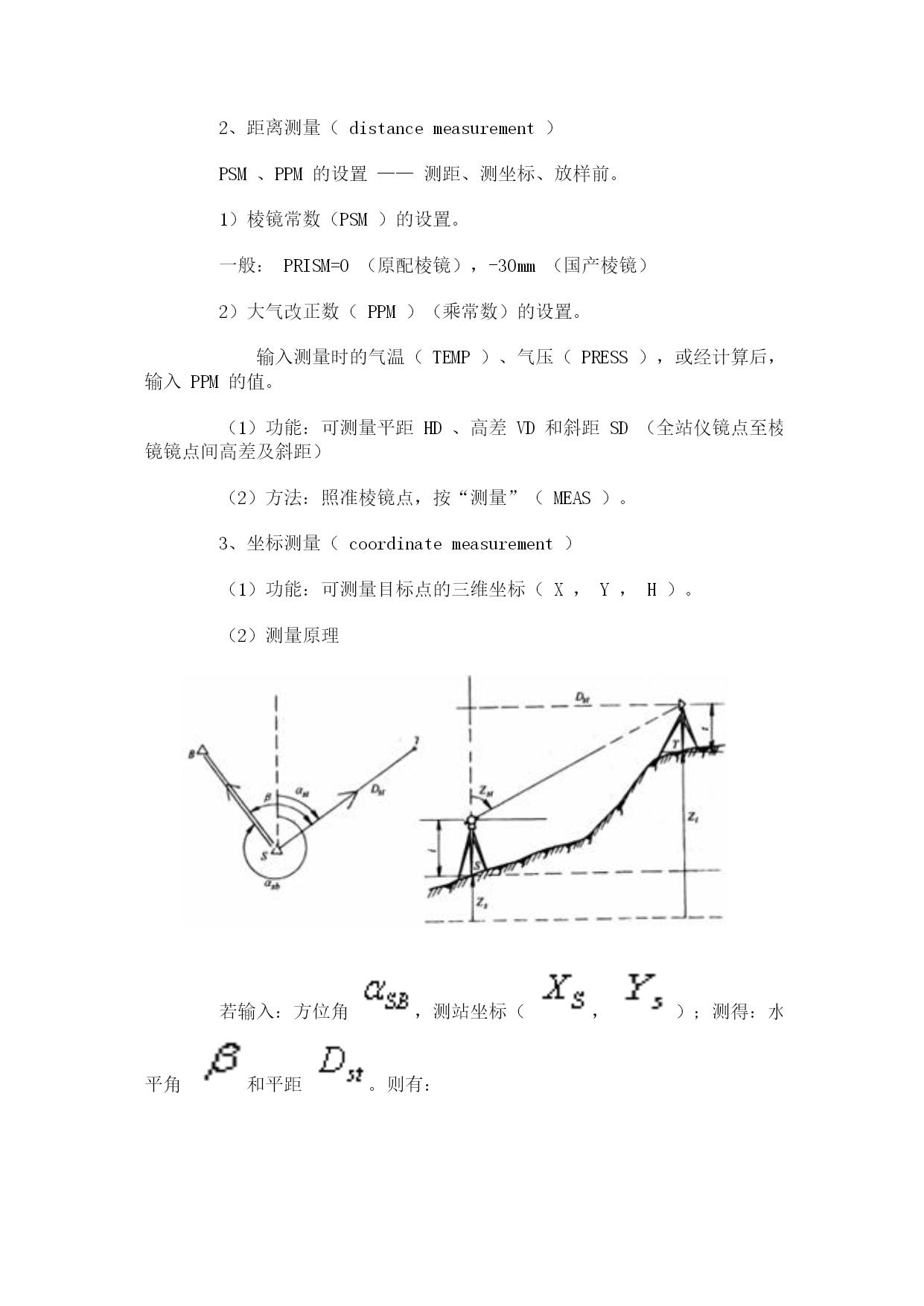

............全站仪的使用内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。教学方法：采取演示法教学。讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。§7.1全站仪（totalstation）的功能介绍随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC系列全站仪；日本TOPCN（拓普康）公司生产的GTS系列；索佳公司生产的SET系列；宾得公司生产的PCS系列；尼康公司生产的DMT系列及瑞典捷创力公司生产的GDM系列全站仪。我国南方测绘仪器公司90年代生产的NTS系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；一、TOPCON全站仪构造简介图1为宾得全站仪PTS-V2，图2为尼康C-100全站仪，图3为智能全站仪GTS-710，图4为蔡司EltaR系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。二、全站仪的功能介绍1、角度测量（angleobservation）（1）功能：可进行水平角、竖直角的测量。（2）方法：与经纬仪相同，若要测出水平角∠AOB，则：1）当精度要求不高时：瞄准A点——置零（0SET）——瞄准B点，记下水平度盘HR的大小。2）当精度要求高时：——可用测回法（methodofobservationset）。操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（HSET）。2、距离测量（distancemeasurement）PSM、PPM的设置——测距、测坐标、放样前。1）棱镜常数（PSM）的设置。一般：PRISM=0（原配棱镜），-30mm（国产棱镜）2）大气改正数（PPM）（乘常数）的设置。输入测量时的气温（TEMP）、气压（PRESS），或经计算后，输入PPM的值。（1）功能：可测量平距HD、高差VD和斜距SD（全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（MEAS）。3、坐标测量（coordinatemeasurement）（1）功能：可测量目标点的三维坐标（X，Y，H）。（2）测量原理若输入：方位角，测站坐标（，）；测得：水平角和平距。则有：方位角：坐标：若输入：测站S高程，测得：仪器高i，棱镜高v，平距，竖直角，则有：高程：（3）方法：输入测站S（X，Y，H），仪器高i，棱镜高v——瞄准后视点B，将水平度盘读数设置为——瞄准目标棱镜点T，按“测量”，即可显示点T的三维坐标。4、点位放样(Layout)（1）功能：根据设计的待放样点P的坐标，在实地标出P点的平面位置及填挖高度。（2）放样原理1）在大致位置立棱镜，测出当前位置的坐标。2）将当前坐标与待放样点的坐标相比较，得距离差值dD和角度差dHR或纵向差值ΔX和横向差值ΔY。3）根据显示的dD、dHR或ΔX、ΔY，逐渐找到放样点的位置。5、程序测量（programs）（1）数据采集(datacollecting)（2）坐标放样(layout)（3）对边测量(MLM)、悬高测量(REM)、面积测量(AREA)、后方交会(RESECTION)等。（4）数据存储管理。包括数据的传输、数据文件的操作（改名、删除、查阅）。§7.2TOPCONGTS-312全站仪使用简介一、仪器面板外观和功能说明面板上按键功能如下：——进入坐标测量模式键。◢——进入距离测量模式键。ANG——进入角度测量模式键。MENU——进入主菜单测量模式键。ESC——用于中断正在进行的操作，退回到上一级菜单。POWER——电源开关键◢◣——光标左右移动键▲▼——光标上下移动、翻屏
